Vector - CANoe - VCDL在CANoe中应用

目录

一、vCDL在CANoe 15.0中的使用

1、导入vCDL数据文件

2、修改PRBS模式

3、修改数据库文件

4、添加 Application Models

二、vCDL在CANoe 16.0中的使用

 1、导入vCDL数据文件

2、修改 vCDL 数据库

3、添加 Application Models

三、Demo使用

1、通过面板 CallPanel 的 Send 键实现调用 method 和 field 的调用

 2、如需取消订阅事件组，按下面板的 Unsubscribe 的按键即可

​编辑

---

一、vCDL在CANoe 15.0中的使用

1、导入vCDL数据文件

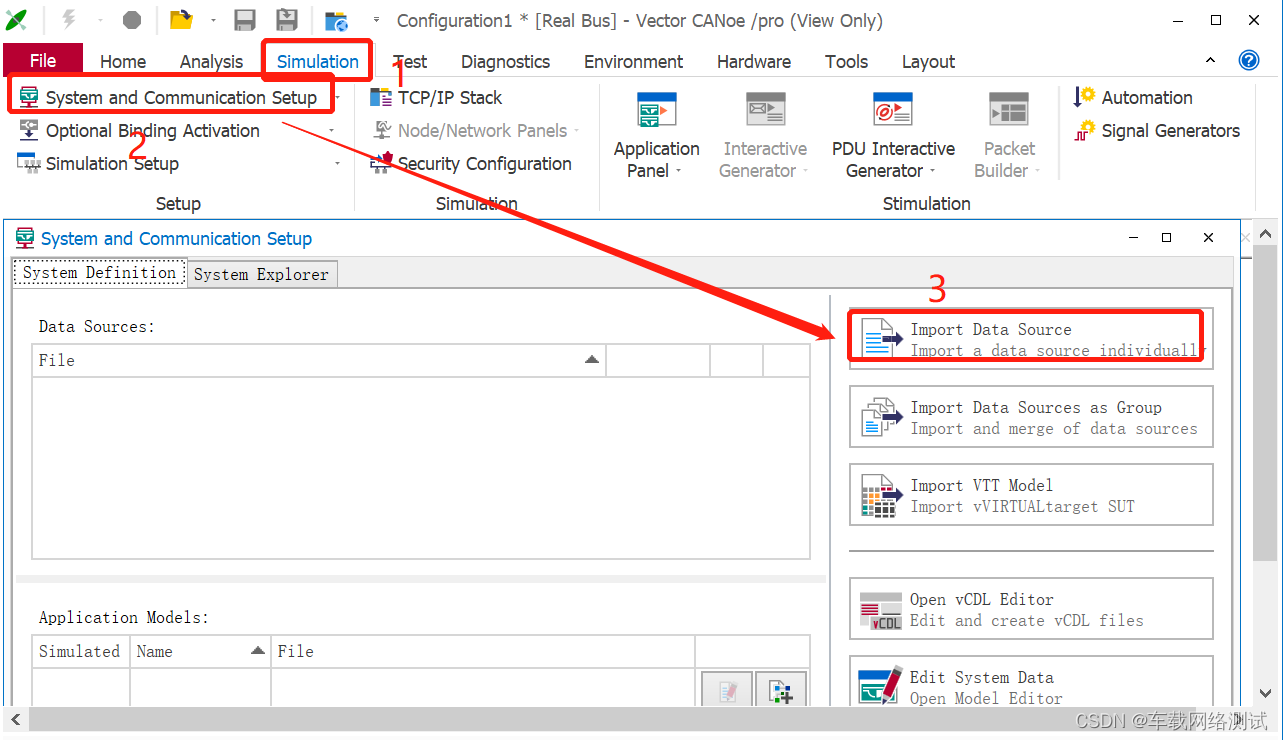

        打开 CANoe->Simulation->System and Communication Setup，点击 Import Data Source 添加 vCDL 文件。

注意：

        a、vCDL数据库文件必须语法正确，没有错误才能够成功的导入到CANOe工程中，如果在导入CANoe工程出现失败，那就通过vCDL Editor编辑器打开vCDL文件进行问题查找并解决，然后在重新进行导入

        b、如果是想要添加多个vCDL数据库文件，只需要点击Import Data Source Group即可完成多个数据库的添加。

2、修改PRBS模式

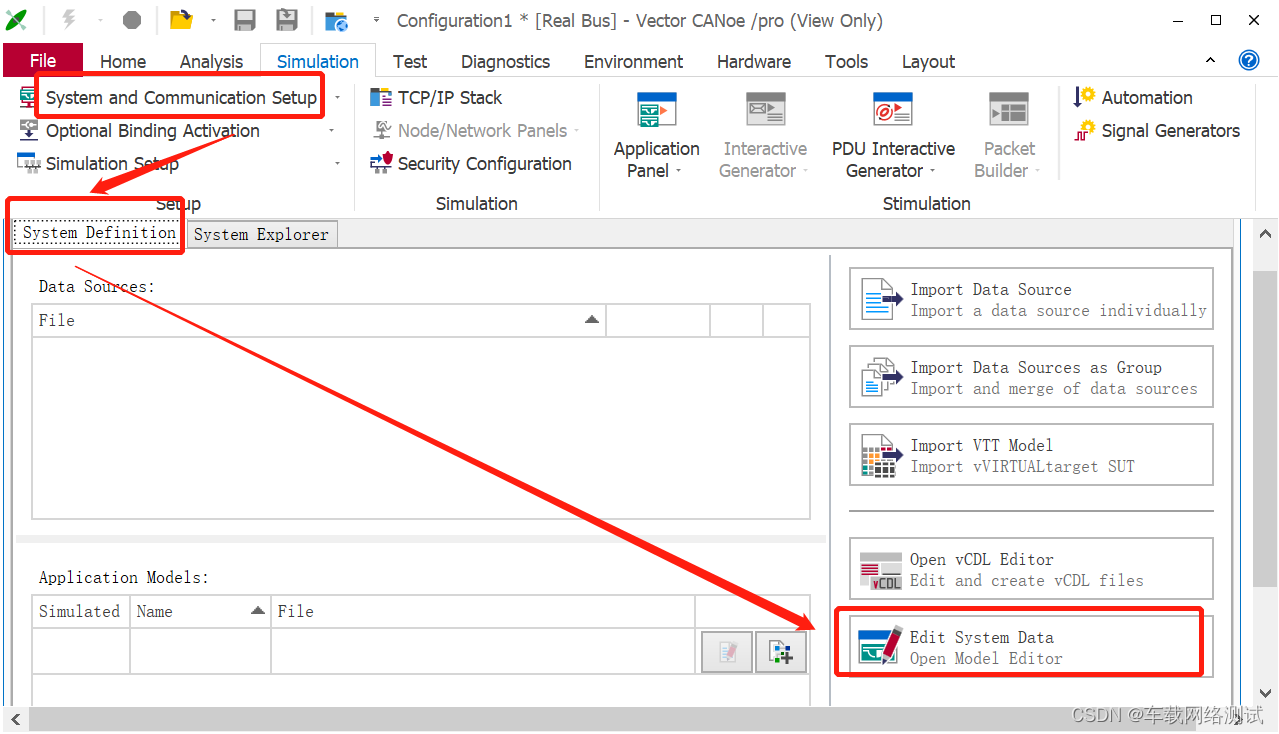

        点击 CANoe->Simulation->System and Communication Setup -> System Definition -> Edit System Data，将 PRBS 修改为 Ethernet PRBS Mode.

3、修改数据库文件

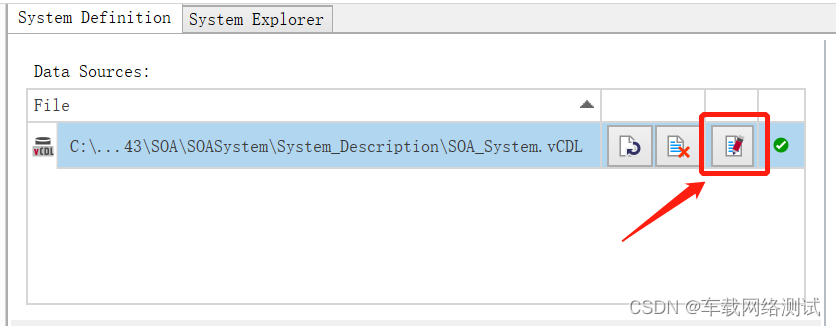

        成功导入vCDL文件后，如果需要对其进行修改，我们只需要店家后面的铅笔图标即可打开vCDL Editor编辑器其进行修改。

4、添加 Application Models

        如果需使用 CAPL 或者其他语言仿真 client 或者 server，可以通过下面的方法添加对应的脚本文件。

二、vCDL在CANoe 16.0中的使用

        由于当前好多公司都是新购的CANoe，所以可能会使用CANoe 16.0甚至更高的版本，因此我就再把16.0版本的也介绍一下，至于其他版本，大家也都根据实际使用版本来实现，基本操作大致相同。

 1、导入vCDL数据文件

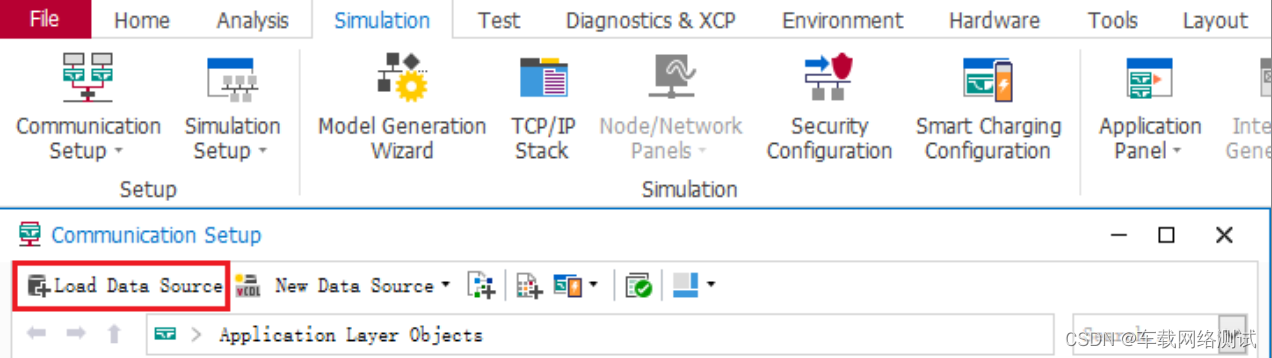

        打开 CANoe -> Simulation -> Simulation Setup，点击 Load Data Source 添加 vCDL 文件。

2、修改 vCDL 数据库

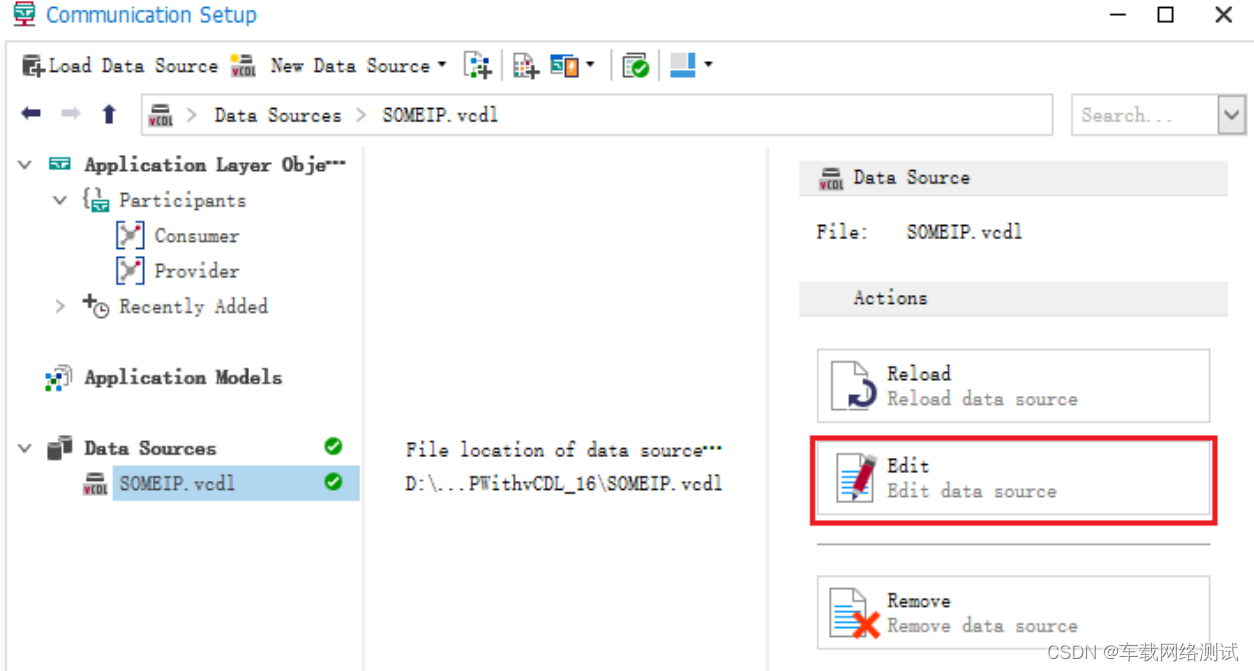

        可在 Communication Setup 中点击 Edit，打开 vCDL Editor 编辑器对vCDL文件编辑修改

3、添加 Application Models

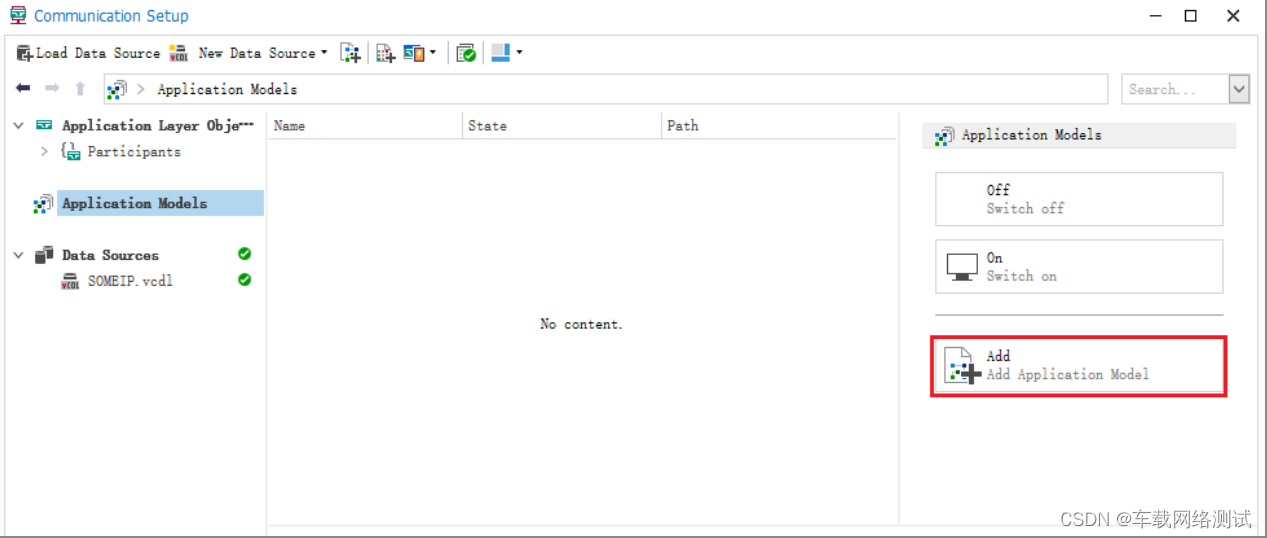

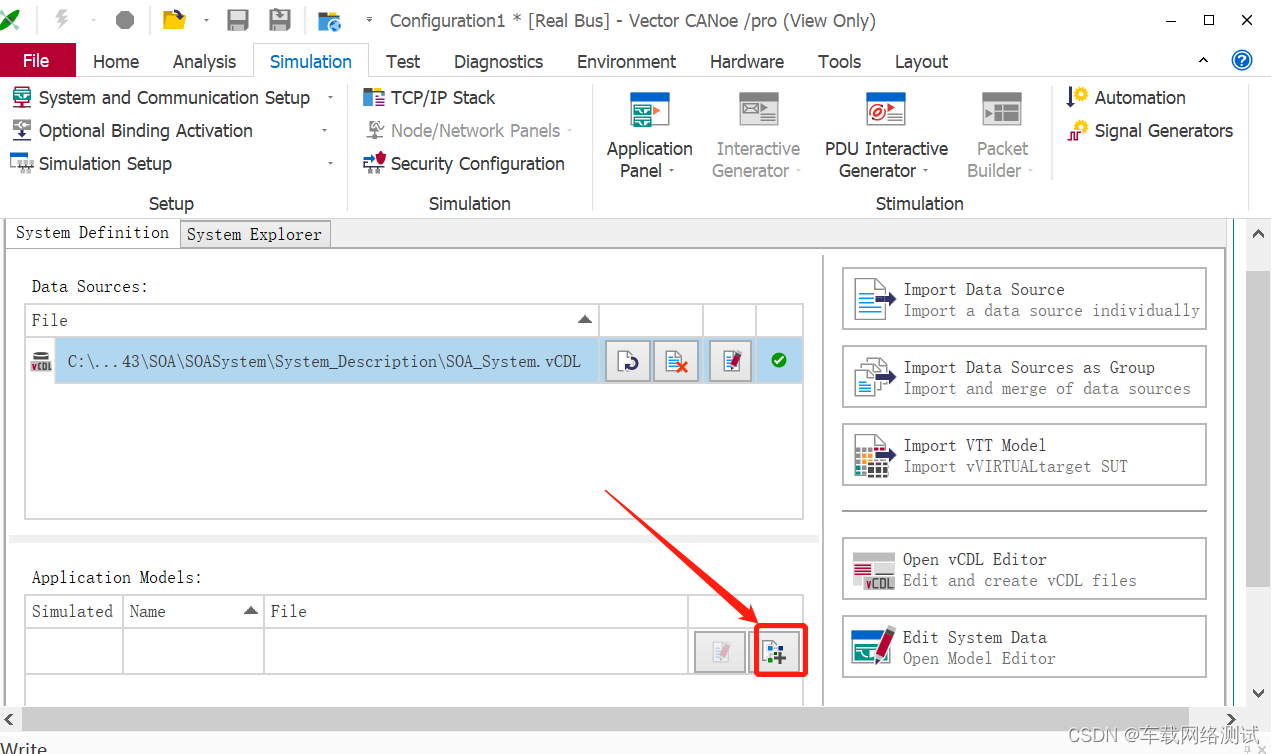

        如果想添加脚本文件，可点击下图中的 Add 图标

三、Demo使用

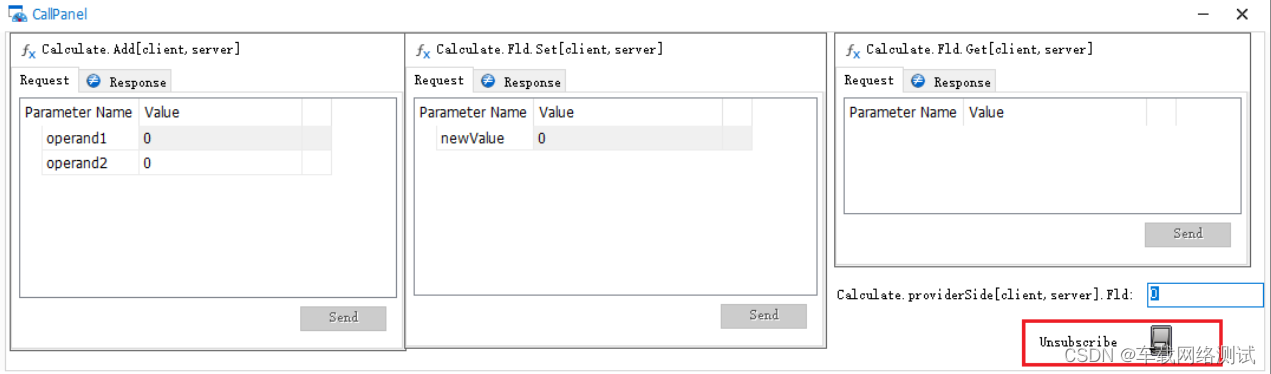

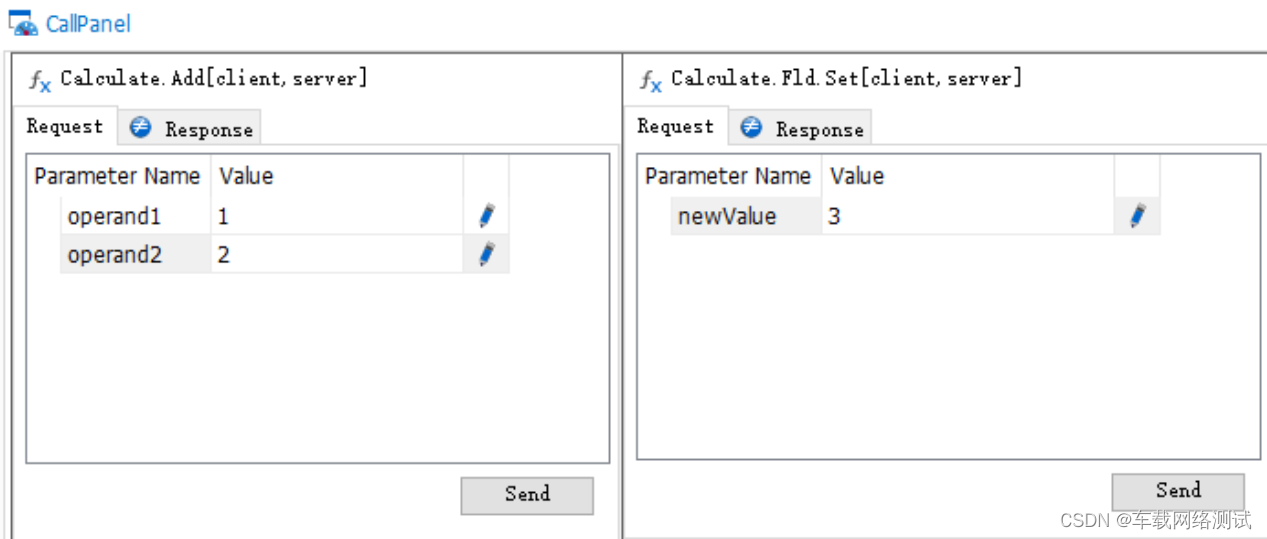

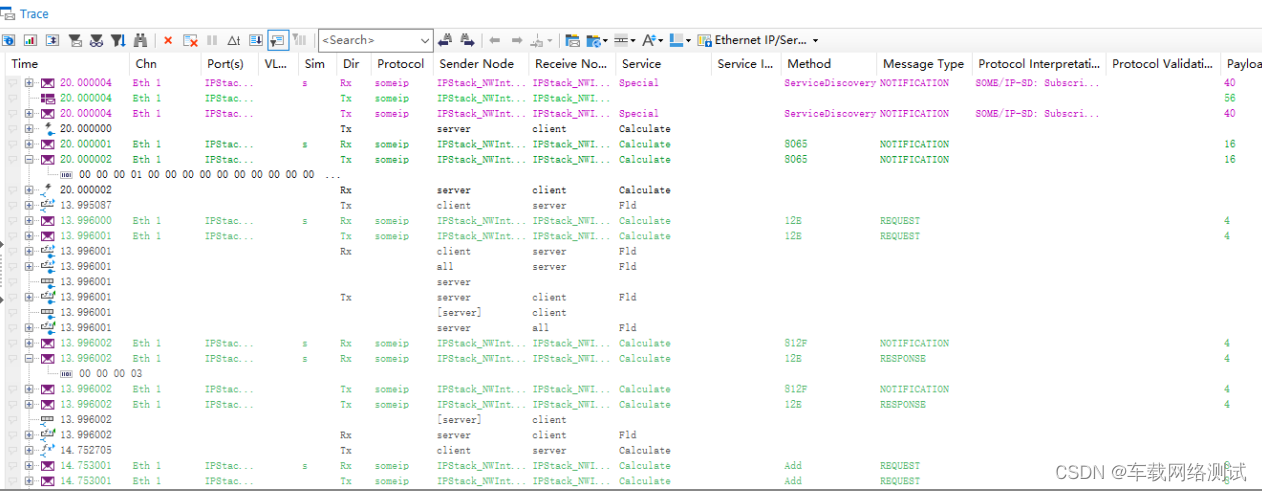

1、通过面板 CallPanel 的 Send 键实现调用 method 和 field 的调用



亦可通过按下键盘按键来实现服务调用

 2、如需取消订阅事件组，按下面板的 Unsubscribe 的按键即可
