STM32开发笔记57: 复位电路设计

本文探讨STM32复位电路设计,对比不同推荐方案,如ALIENTEK电路和官方手册建议。官方手册推荐外部仅需0.1uf电容,内部已包含上拉电阻,额外的上拉电阻可能影响复位时间或导致复位异常。了解内部上拉电阻等参数对优化设计至关重要。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

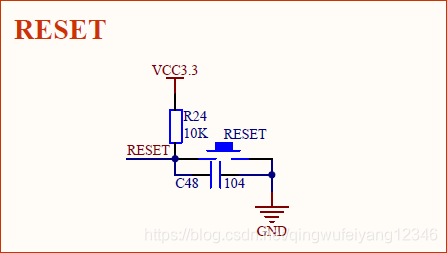

本篇文章针对所有的STM32芯片,网上有不少文章叙述了有关STM32复位电路的相关内容,也有很多推荐电路,例如ALIENTEK给出的复位电路,如下图所示。

不过还有一些推荐电路,不需加上拉电阻,或者电容也不加,那到底应该如何设计呢?还需看一下官方手册的推荐电路,如下图所示。

可看到,复位电路具有内部上拉电阻,外部只需接0.1uf电容即可,不需在外部电路上拉10K电阻,上拉后只会使上拉电阻变小,减小复位时间,或会导致复位不正常。内部上拉电阻阻值和其它参数如下表所示,供参考。
