AD18原理图中插入图片的方法

最新推荐文章于 2024-08-27 00:05:32 发布
最新推荐文章于 2024-08-27 00:05:32 发布
阅读量7k 收藏 10
点赞数 1
分类专栏： AD 嵌入式 硬件 文章标签： 经验分享 硬件工程 嵌入式硬件 pcb工艺 硬件架构
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_54779050/article/details/126639173
版权

在使用AD18过程中，会遇到在原理图中插入图片的情况，却苦于不知道怎么添加，下面就是方法，直接上干货：

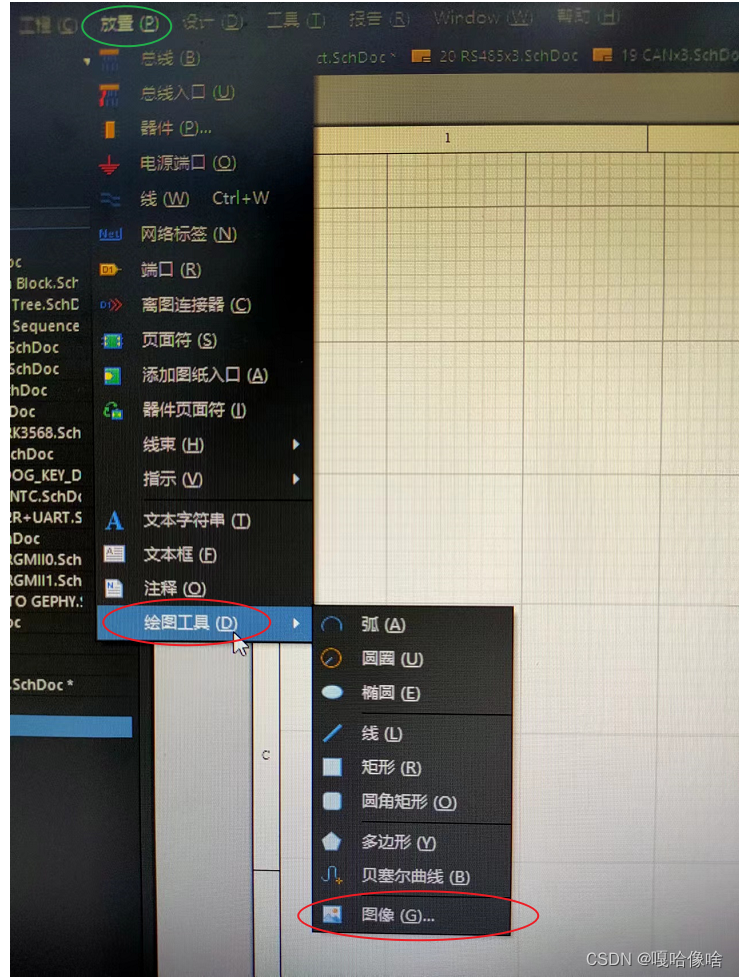

1、放置→绘图工具→图像。快捷键：P D G

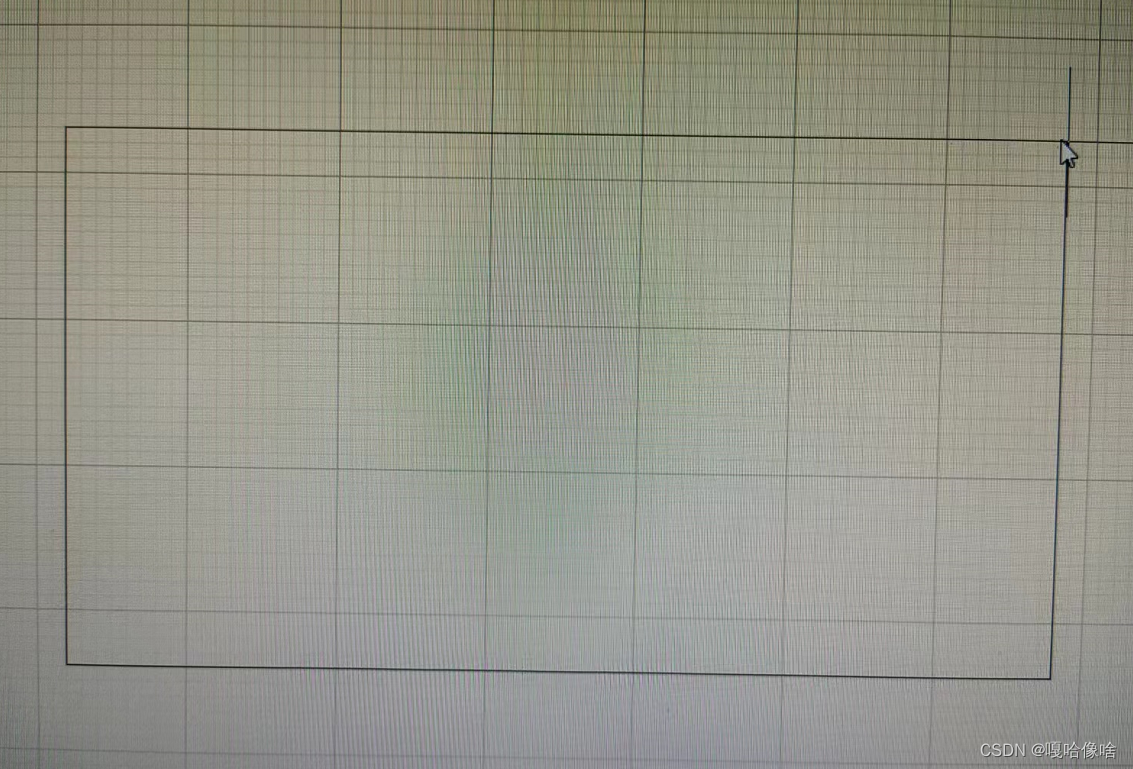

2、在原理图界面选中放置图像的区域，之后会自动进入选择图片过程

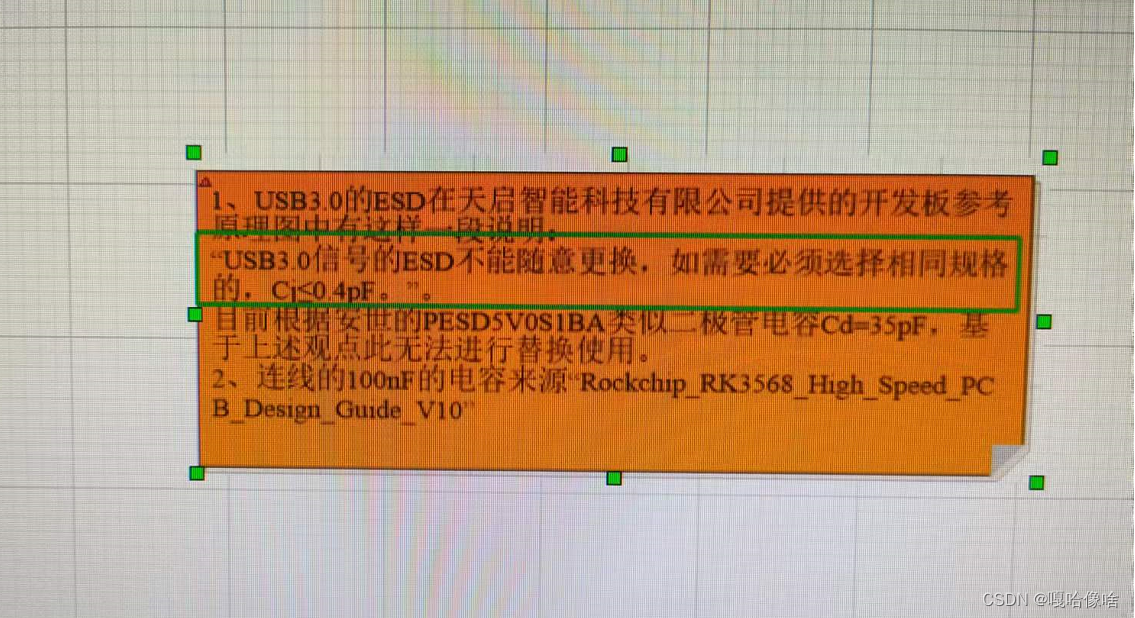

3、选择之后该图片就会填满刚才的区域，可以对图片编辑，放大缩小和移动
