Altium design PCB文件转换成Allegro教程 .PcbDoc转换.Bro格式

文章目录

前言

本文详细介绍了如何将Altium格式的PCB文件转换为Allegro，包括在Allegro中新建工程，导入Altium的ASCII文件并完成转换。Allegro设计和分析工具提供高效的设计流程，支持PCB布局、库管理和设计数据管理，确保高质量的端到端设计。同时，Allegro具有强大的库创建和管理功能，实现与上下游工具的顺畅数据传递，缩短设计周期。

一、操作步骤

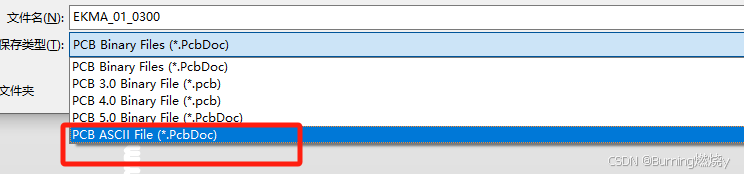

1、首先打开Altium design 的PCB文件，另存为PCB ASCII File(.Pcbdoc)格式文件，注意一定要另存为ASCII格式的文件。如下图所示
在这里插入图片描述

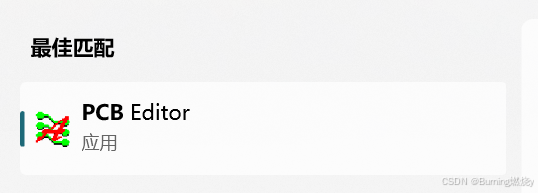

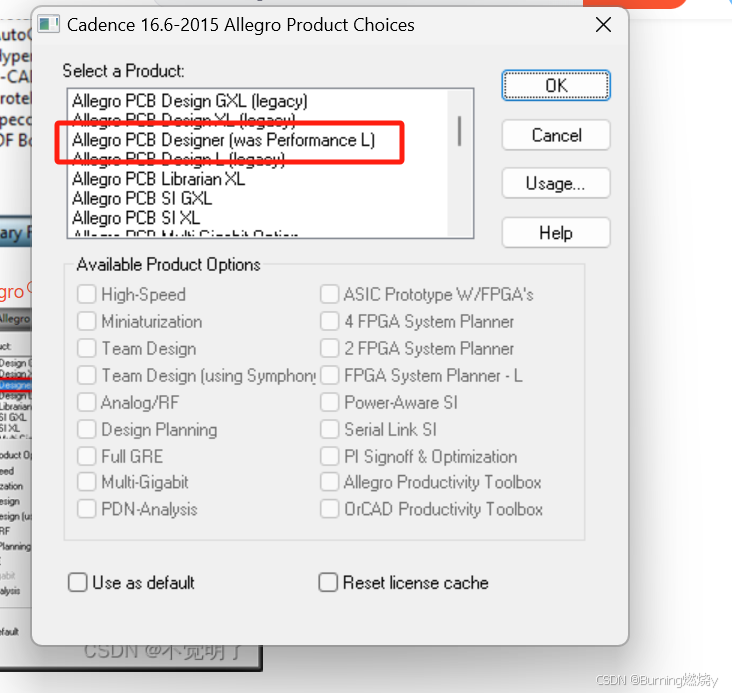

2.打开Allegro ，选择 was performance L模式 ，新建空白的bro
在这里插入图片描述
在这里插入图片描述

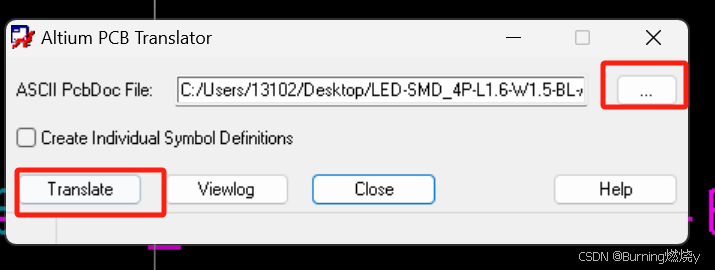

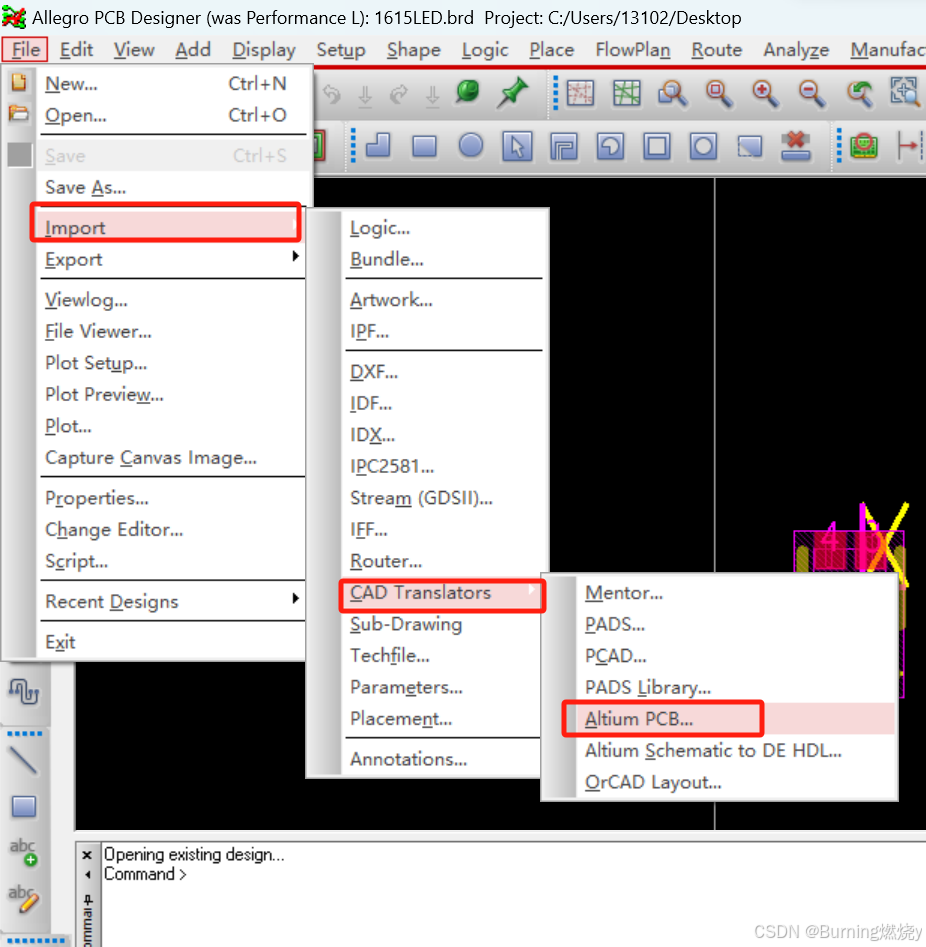

3.导入刚刚另存为的PCB ASCII File(.Pcbdoc)格式文件
在这里插入图片描述
在这里插入图片描述
5.选择转化即可
