Allegro如何制作routekeepin操作指导

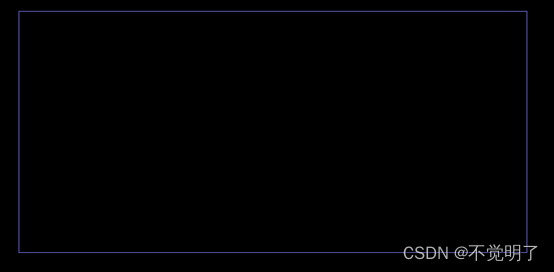

Allegro上可以快捷的制作Route keepin ，让Cline以及铜皮都在routekeepin里面，以下图板框为例
在这里插入图片描述

具体操作如下

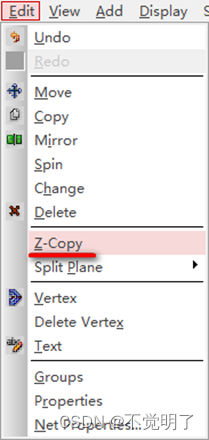

  1. 选择Edit-Z-copy命令
    在这里插入图片描述

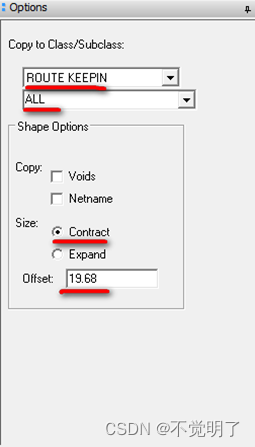

  2. Options选择画在Route keepin-All层
    Size选择Contract
    Offset输入19.8 相对于板框内缩0.5mm
    在这里插入图片描述

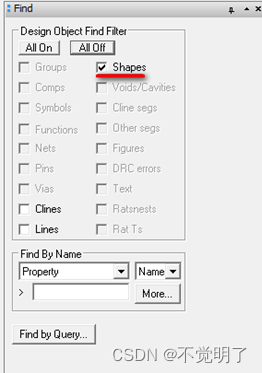

  3. Find选择shapes
    在这里插入图片描述

  4. 框选板框的边缘
