HFSS喇叭天线仿真

变量定义

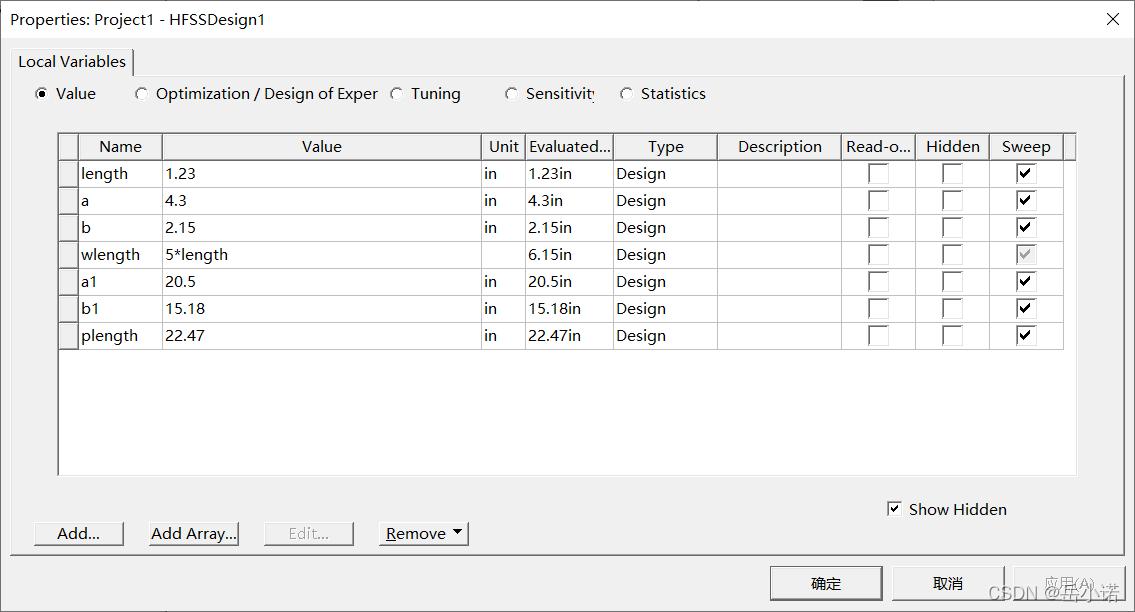

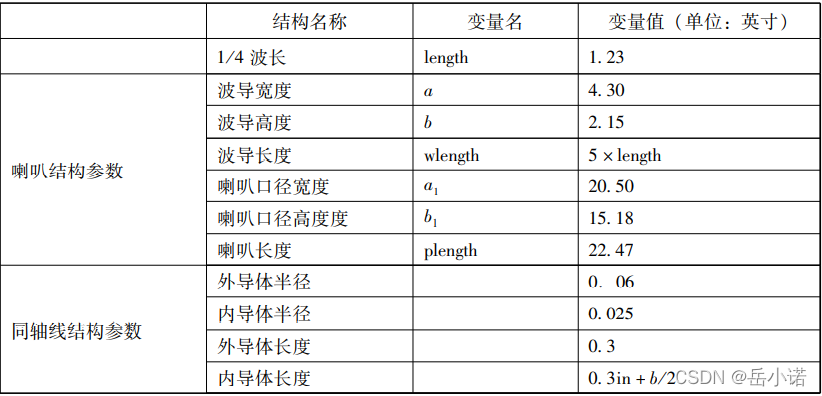

1.设计变量定义，注意变量wlength不要设置单位

2.单位设置为in，求解模式设置为Modal

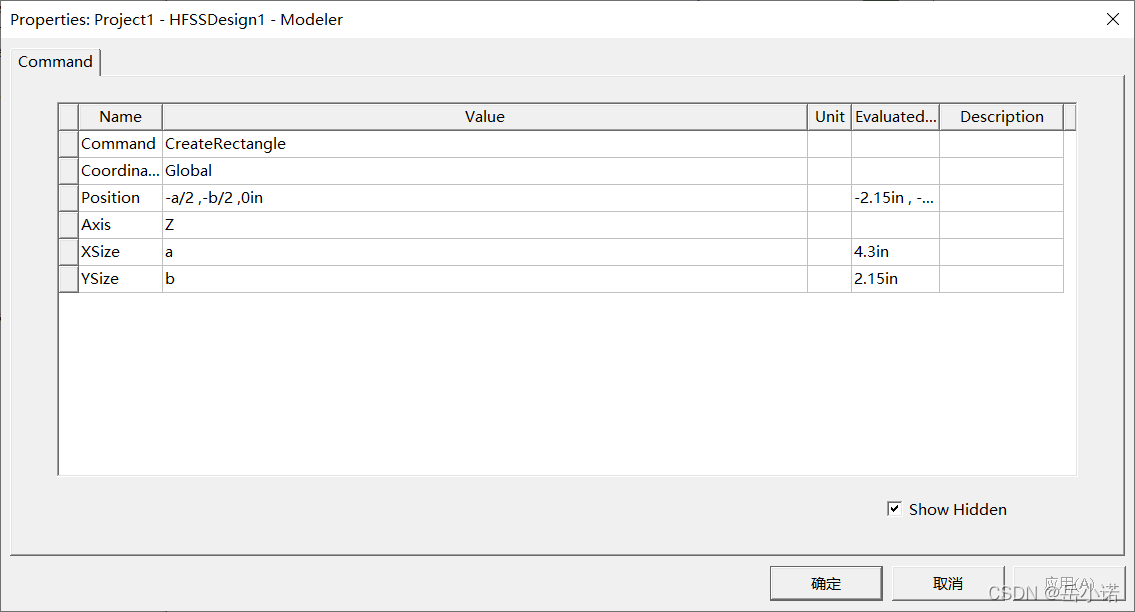

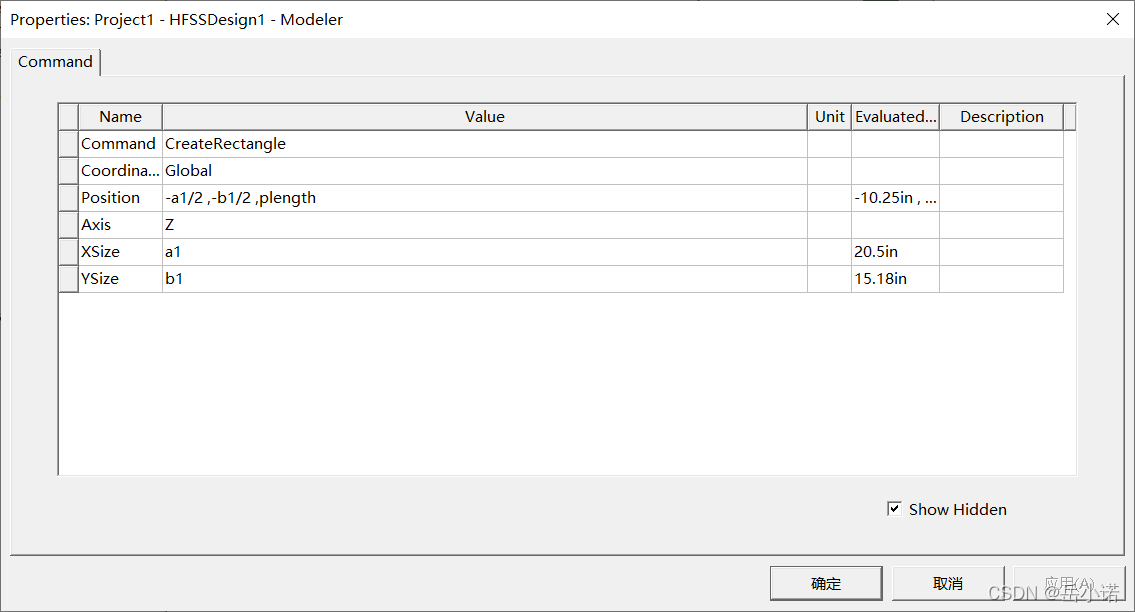

3.创建两个平面。喇叭底面和喇叭口径面

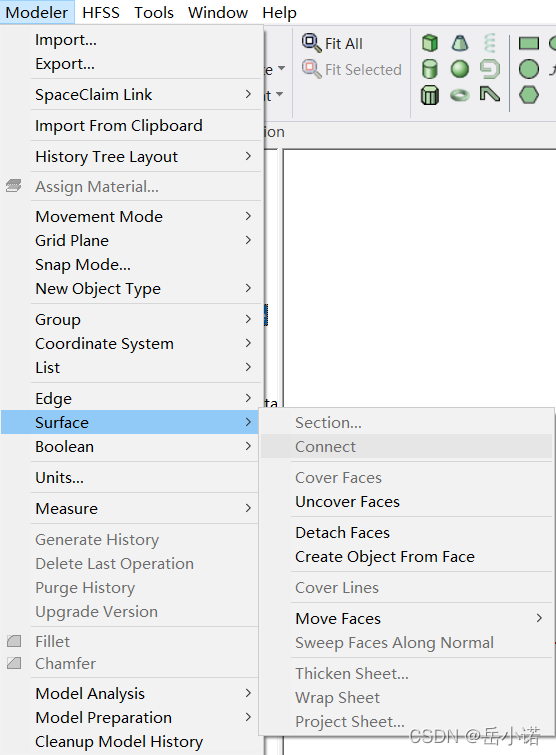

 4.同时选中这两个平面，注意将Select改为Face，执行连接操作，这里我已经建模完成了，所以选项connect为灰色，连接完成后可看到喇叭形状，命名为horn，颜色透明度自定

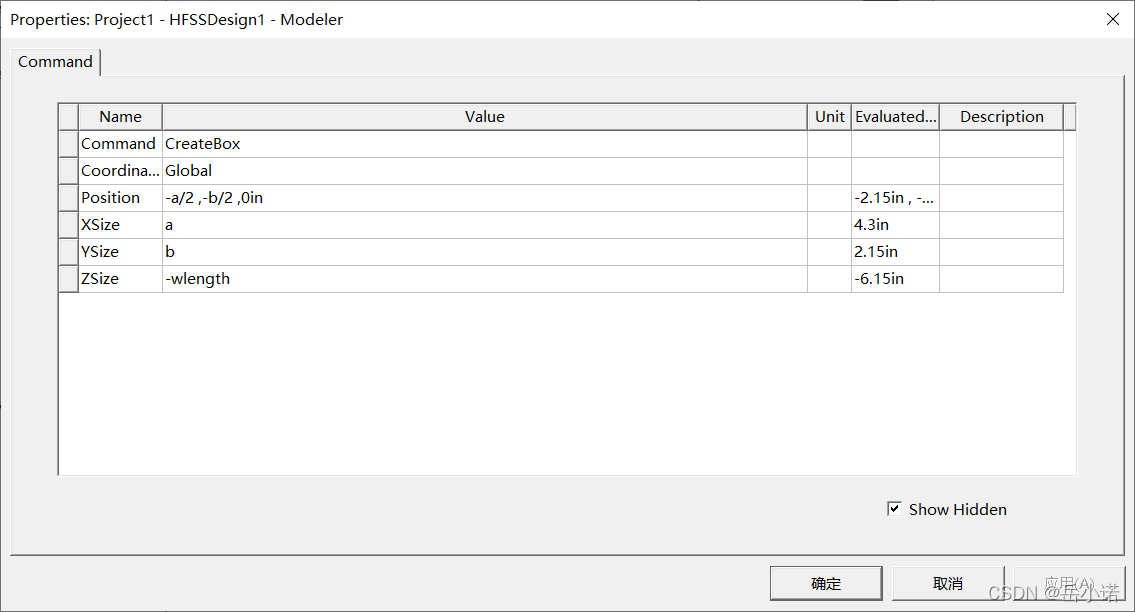

5.创建矩形波导， 命名为WR430，颜色透明度自定

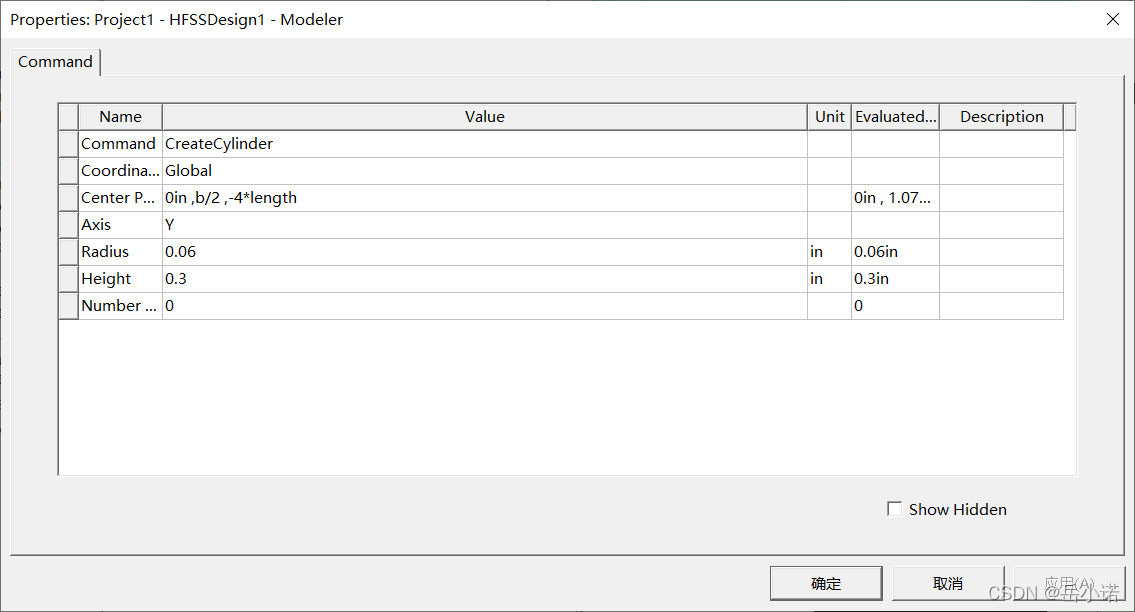

6.创建同轴线外圆柱体，命名为outer，颜色透明度自定

​​​​​​​

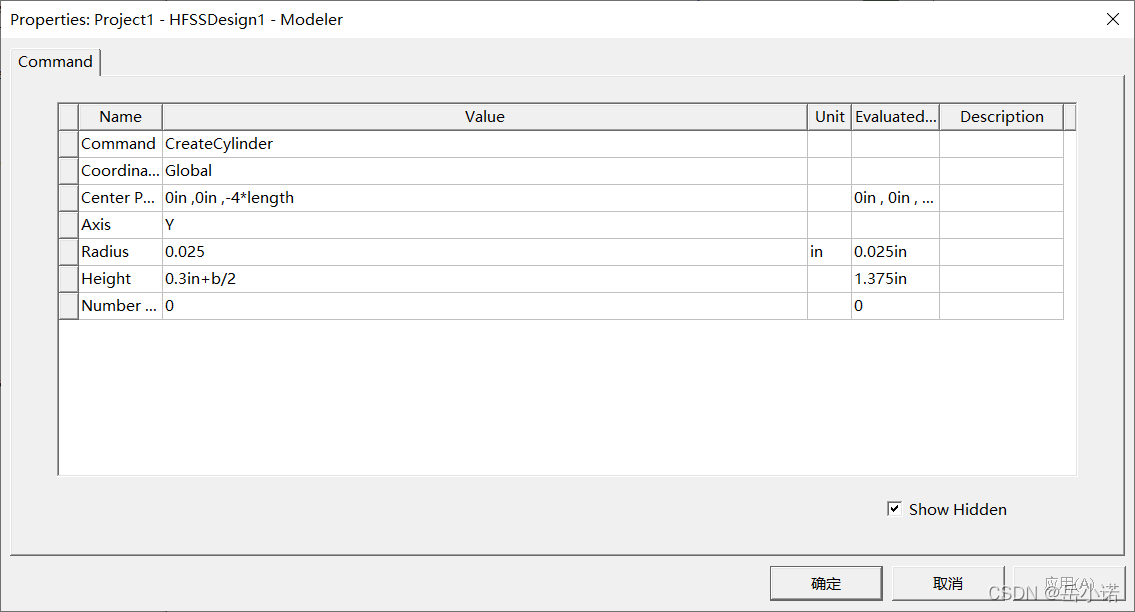

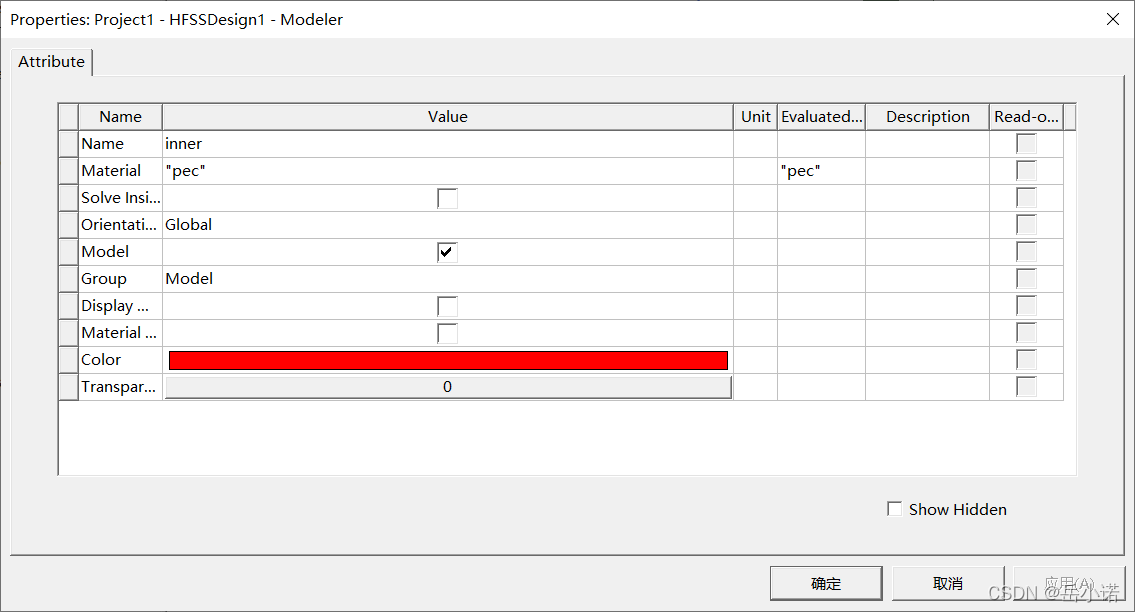

7.创建内圆柱体

8.同时选中horn、WR430、outer（建议先选中horn），执行合并unit操作，将模型合并

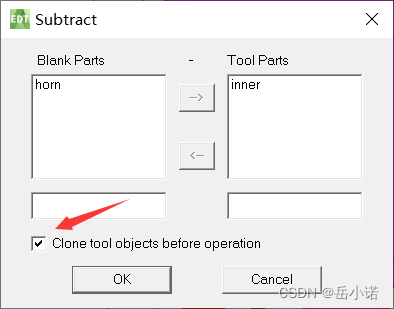

9.选中horn和inner,先选中horn,执行相减Subtract操作，注意勾选Clone tool objects before operation

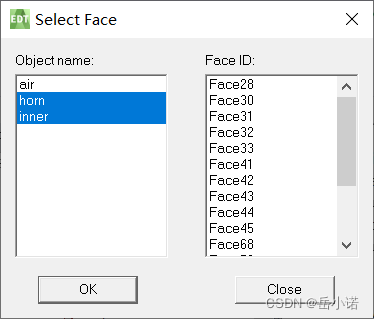

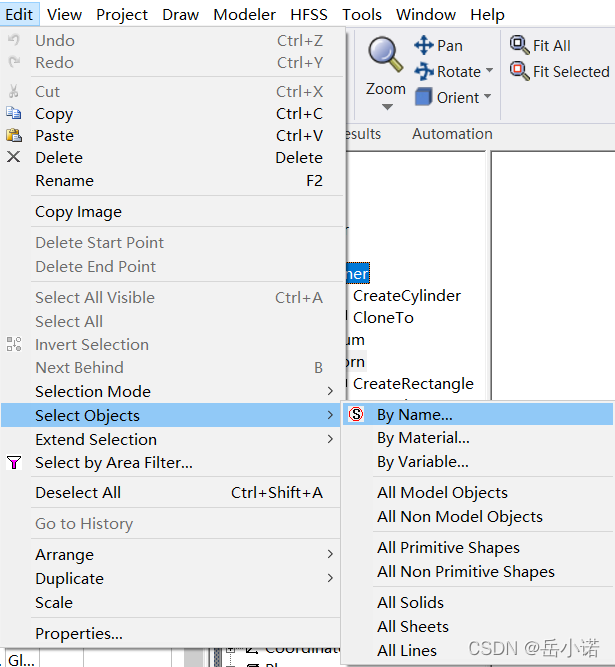

 10.执行如下操作，将除了喇叭端口面、同轴线馈电端口以及内导体表面之外的平面设置为理想电边界

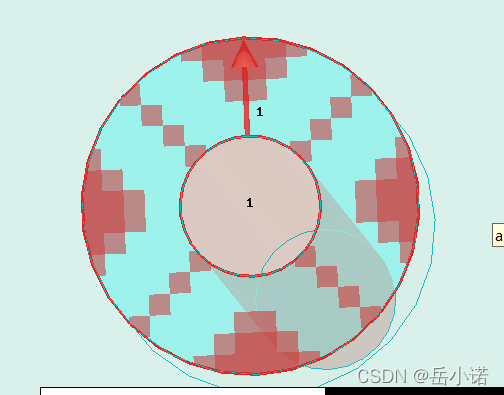

 11.选中同轴线外导体表馈电端面，注意不要把内导体一块选，设计集总端口激励，积分线为内导体到外导体，阻抗为默认50

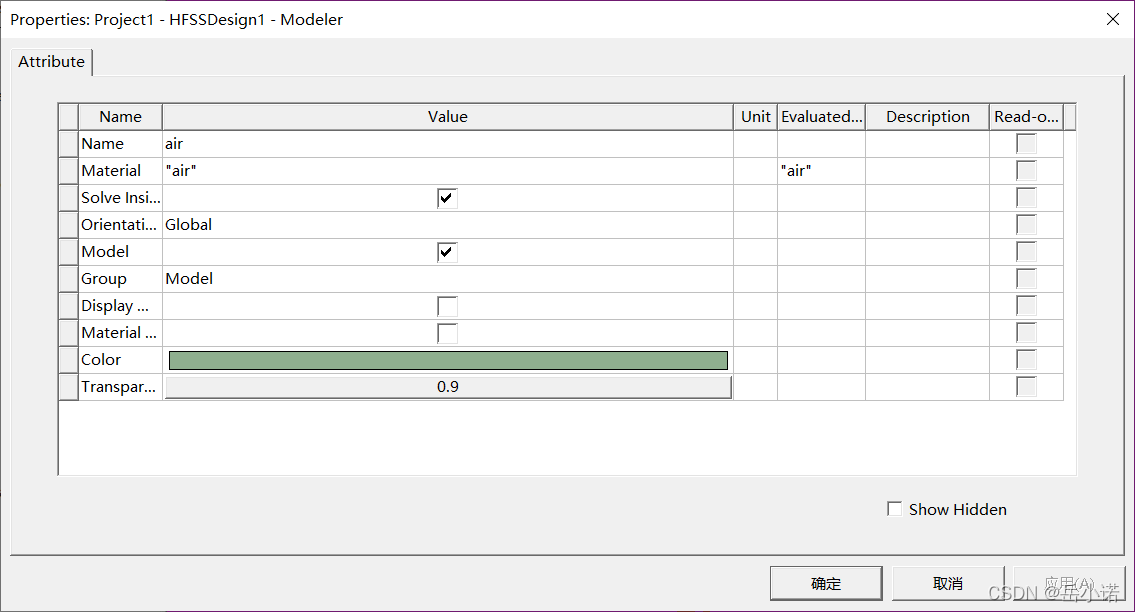

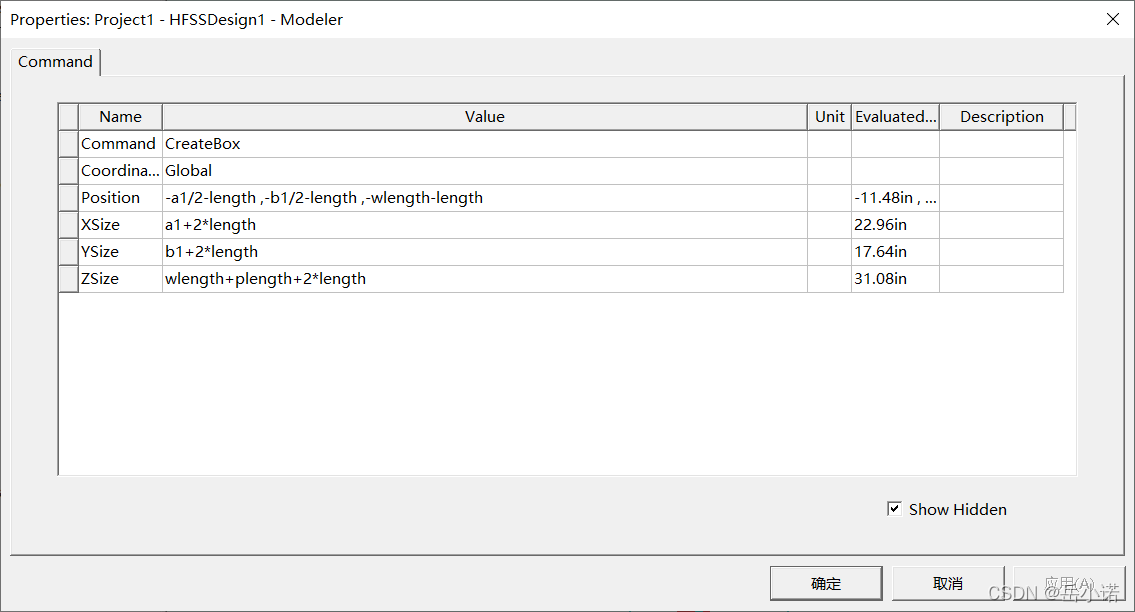

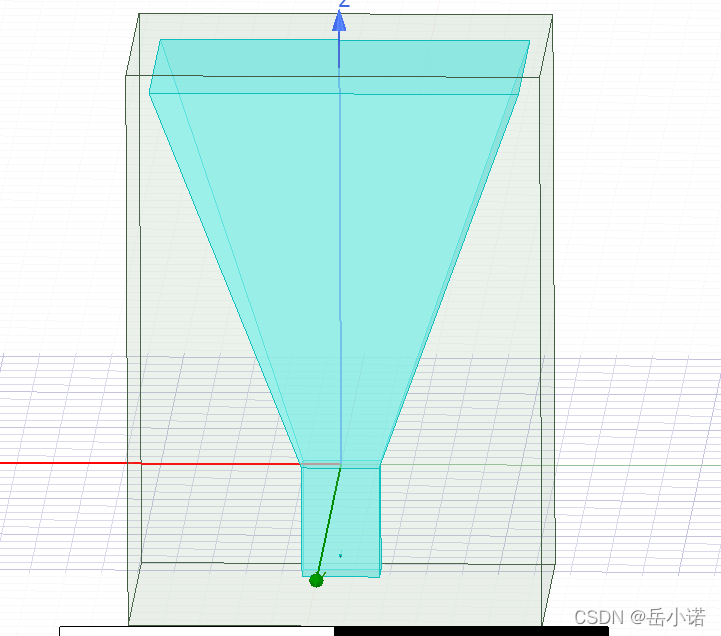

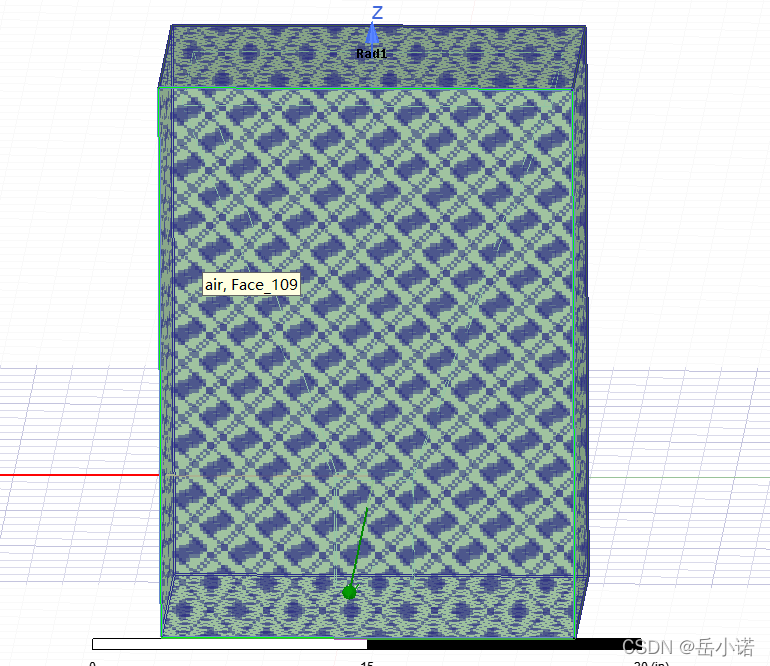

12.建立空气腔，并设置辐射边界条件

 至此，建模结束

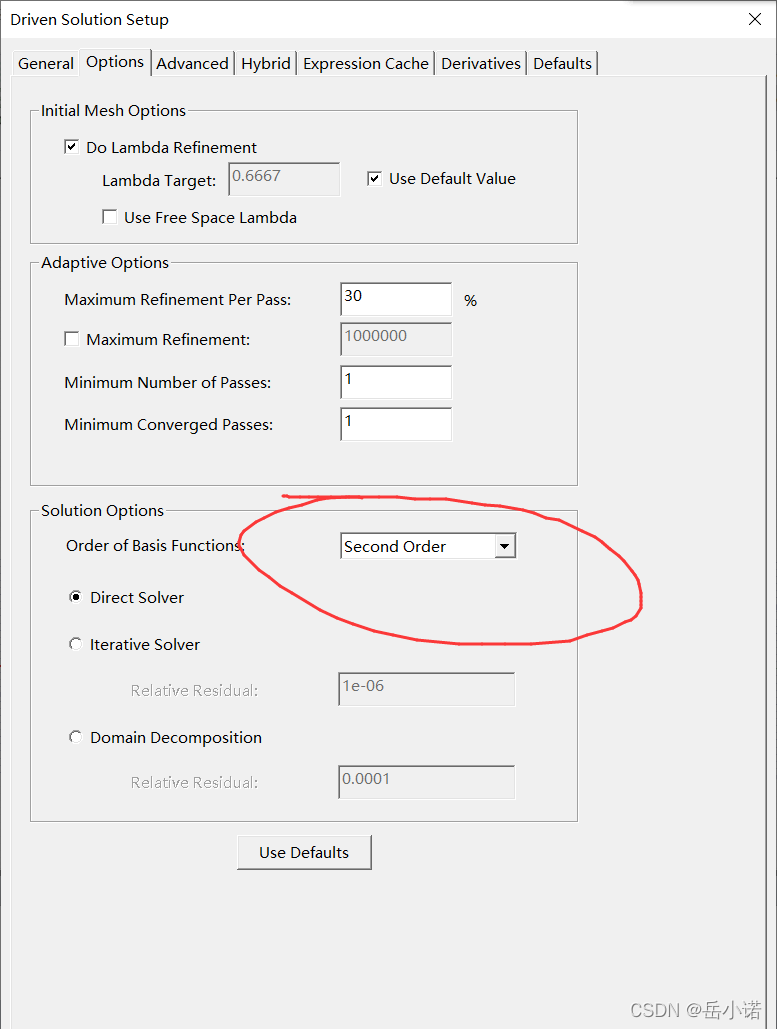

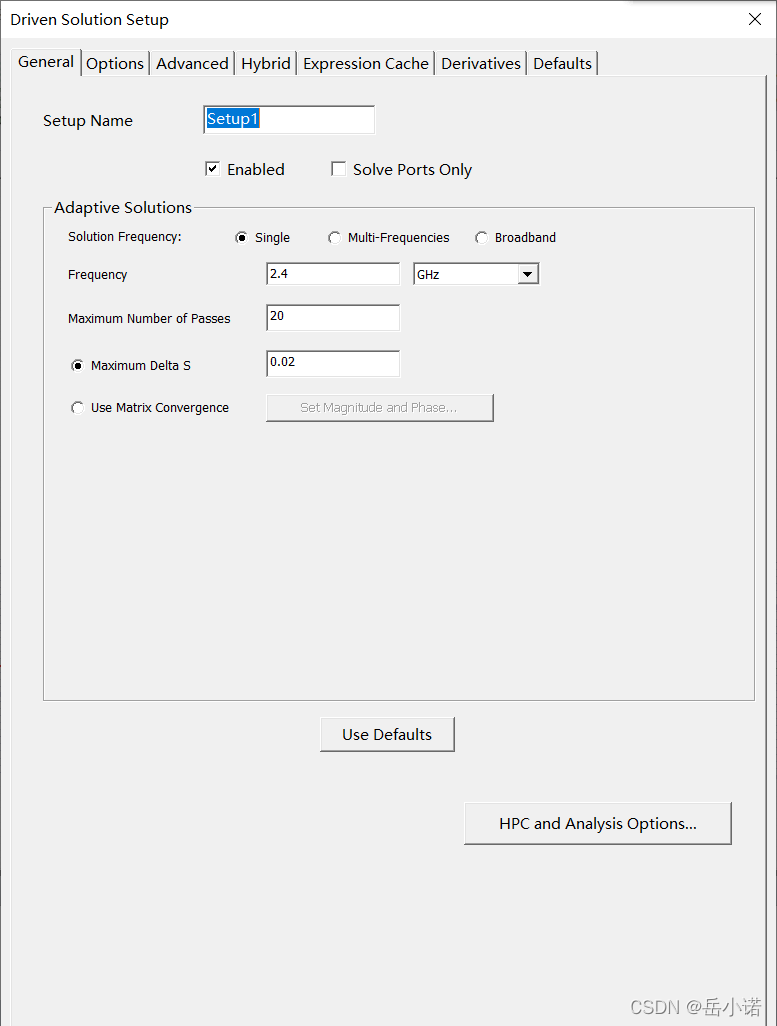

 13.求解设置

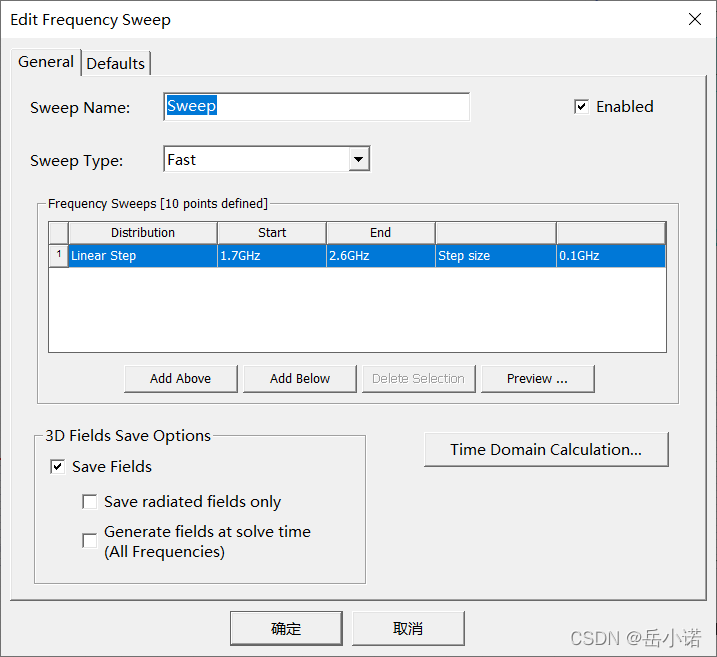

14.扫频设置

15.设计检查，运行仿真

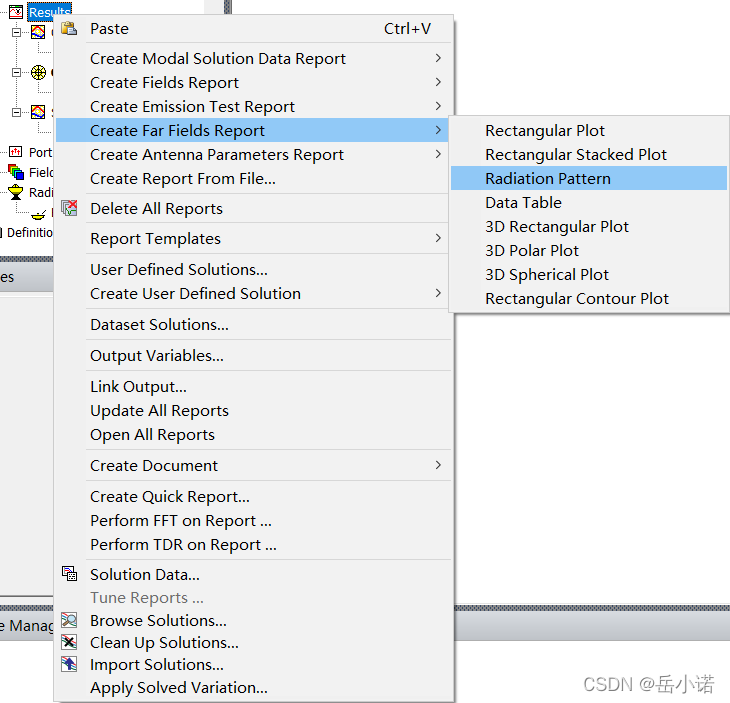

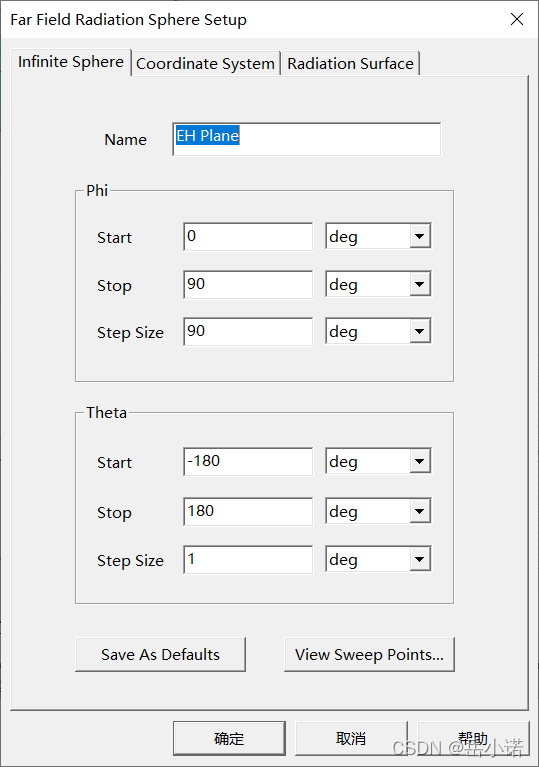

16.定义XOZ、YOZ辐射表面，这里一起定义了

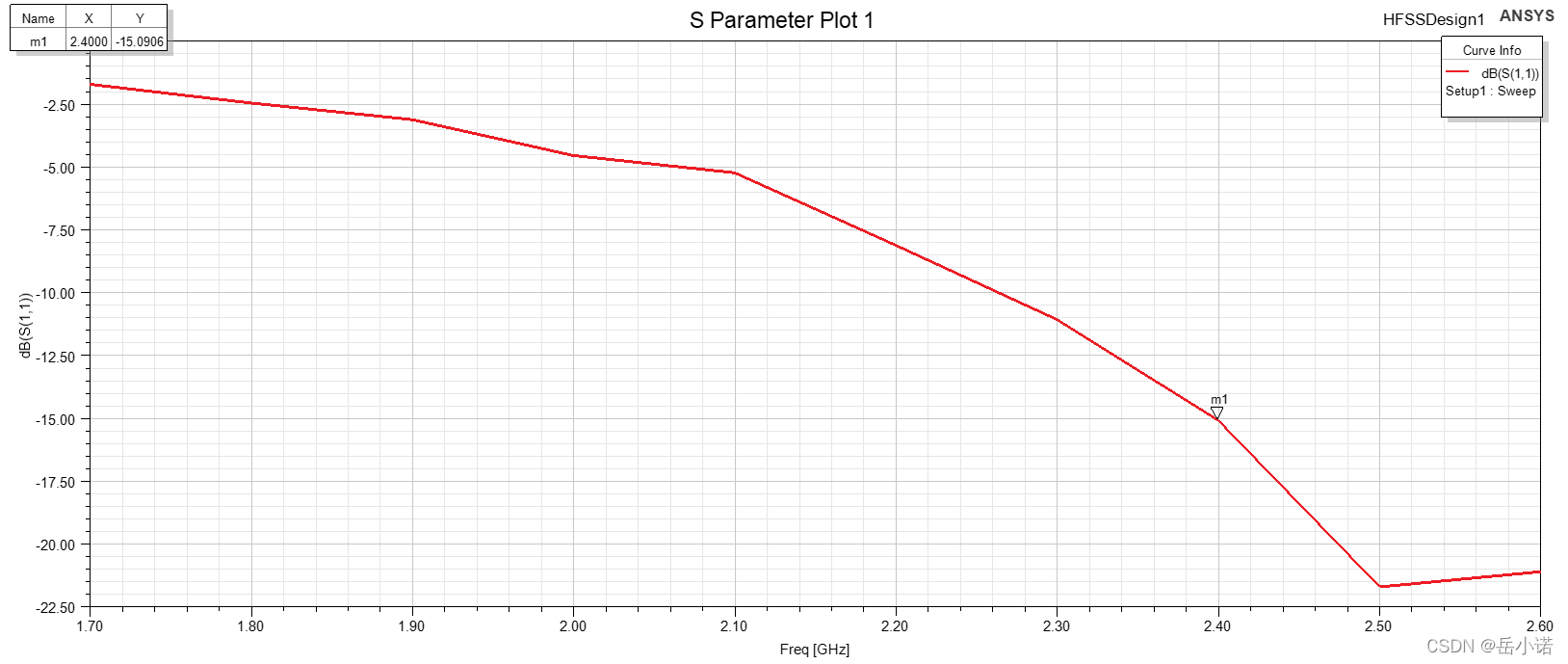

17.查看回波损耗S11

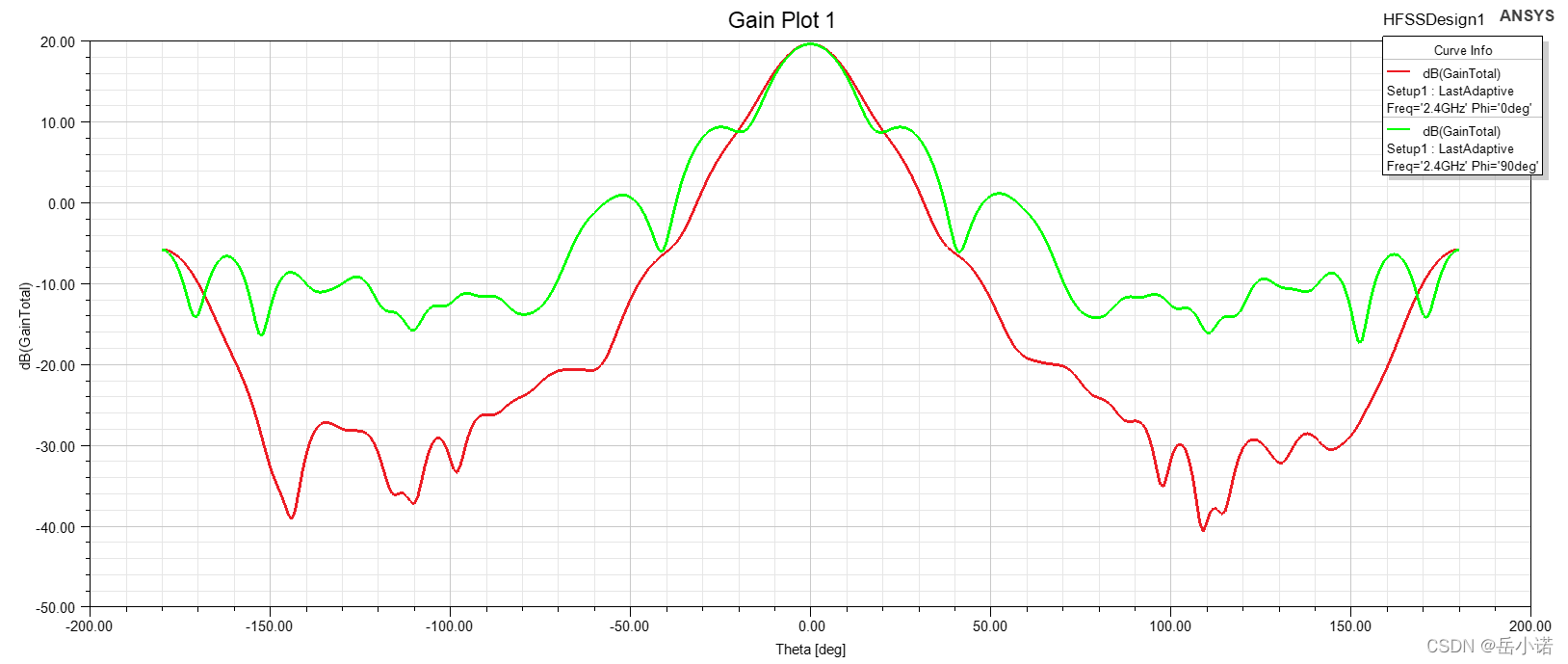

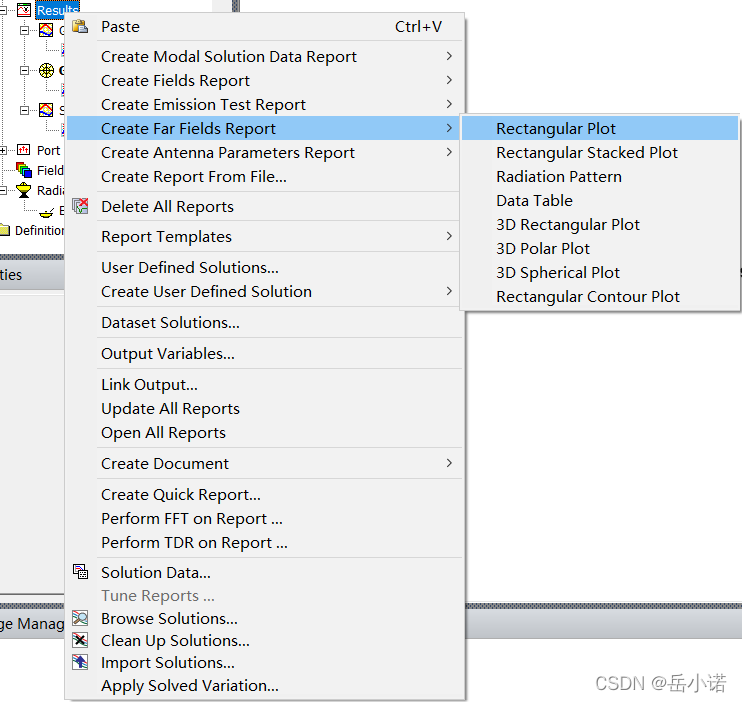

 直角坐标下的方向图

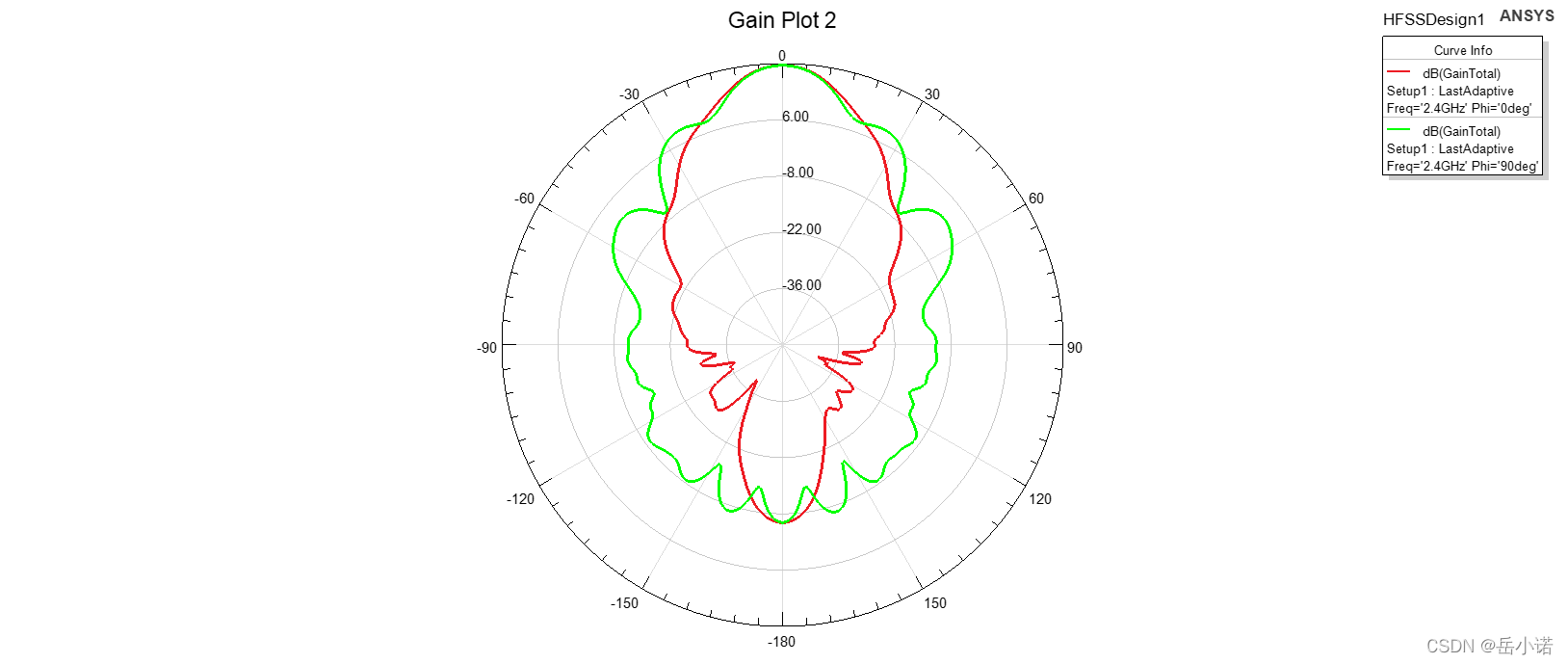

 极坐标下的方向图
