CST学习：CST Design Suite添加S参数仿真任务及设置

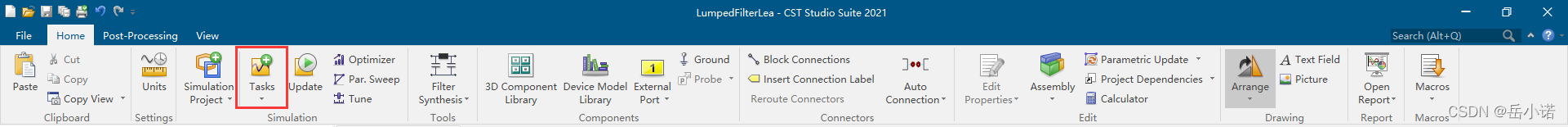

1.单击Tasks

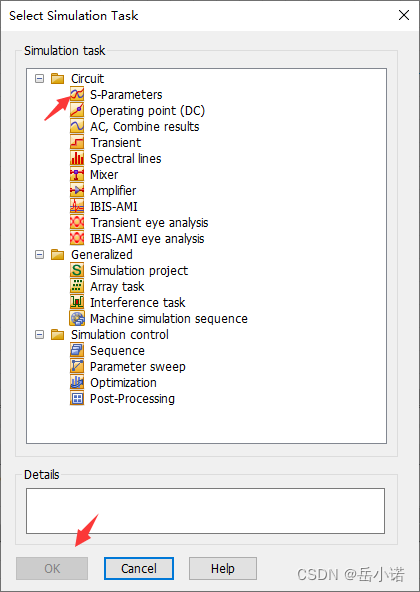

2.选择S-Param,单击OK

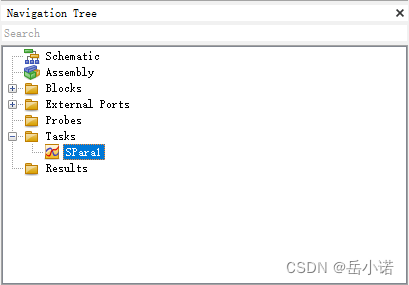

3.此时Navigation Tree会显示增加的S参数仿真任务

4.单击SPara1，在原理图下面会显示基本设置窗口

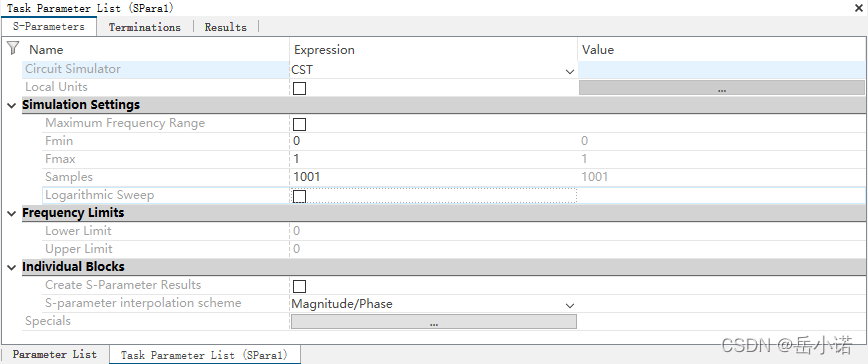

The S-Parameter tab has four sections:

Name:

Circuit simulator:你可以选择执行CST仿真或将电路从原理图导出到Synopsis HSPICE®网表文件。

Local Units:你可以指定所有任务属性所指的频率单位。如果不勾选，则使用全局频率单位。

Simulation settings:

Maximum frequency range:如果这个属性被选中，最大的有效频率范围将被用于仿真。注意，如果你选择这个选项，频率范围必须显示在频率限制框中。如果有一个有效的频率范围，这个选项默认是打开的。

Fmin、Fmax、Samples:I think all of you can understand

Fmin和Fmax字段只有在最大频率范围选项未被选中时才可编辑。

Logarithmic sweep:你也可以选择对数扫频选项，在指定的频率范围内进行对数扫频而不是线性扫频。但是，在这种情况下，Fmin不能为零。

Frequency limits:

显示模型有效的最大频率范围。如果您的模型不包含任何频率约束的块，则下限和上限显示为无。否则，该范围代表所有块范围的交点。

Individual blocks:

Create S-Parameter results:您可以选择存储在仿真任务运行时计算的单个块的S-参数结果。根据您的模型所包含的块的数量，这个选项可能会大大降低仿真的速度。

S-Parameter interpolation scheme:你可以在这里选择导入块数据的插值方案。选择实/虚可能会导致振幅和相位的微小误差，反之亦然。

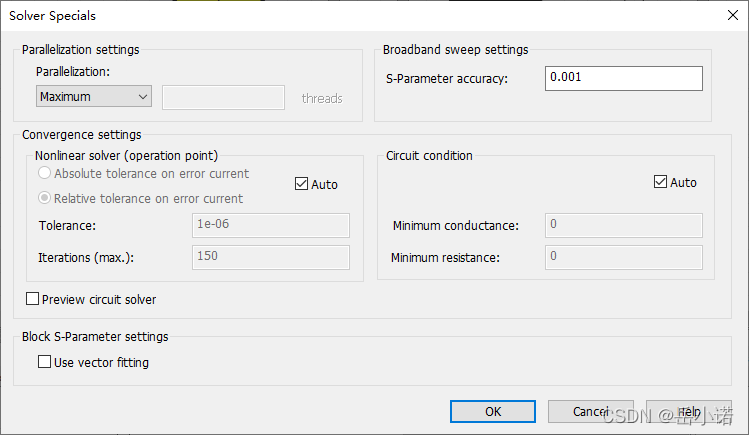

Specials:通常情况下不需要碰它，但如果在仿真时间、仿真精度或收敛性方面出现了仿真问题，改变它的一些设置可能会很有用。

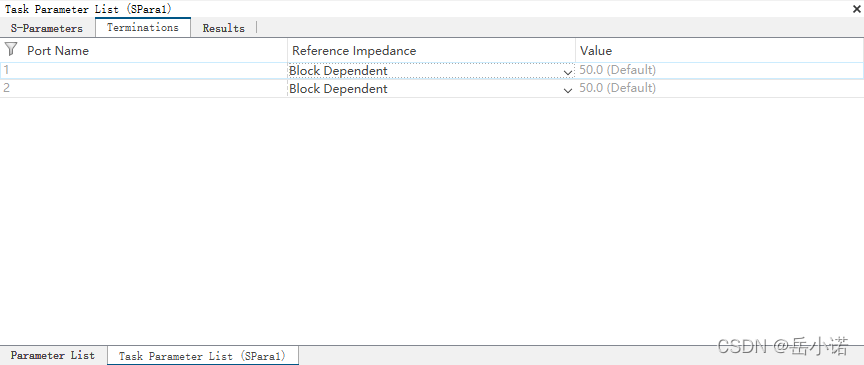

5. 在此窗口可设置端口阻抗参数

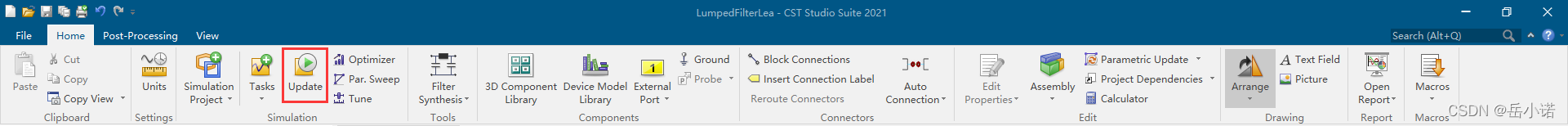

6.设置无误后，点击Update运行仿真
