机械CAD中如何快速绘制相贯线？

在机械CAD设计过程中，当图纸中有两个立体相交时，其表面形成的交线便是相贯线，那么，你知道机械CAD软件中如何快速绘制相贯线吗？本文小编就来给大家分享一下浩辰CAD机械软件中绘制相贯线的操作技巧吧！

机械CAD中绘制相贯线的操作步骤：

启动浩辰CAD机械软件，在工具区点击【浩辰机械】—【绘图与构造】—【相贯线】。

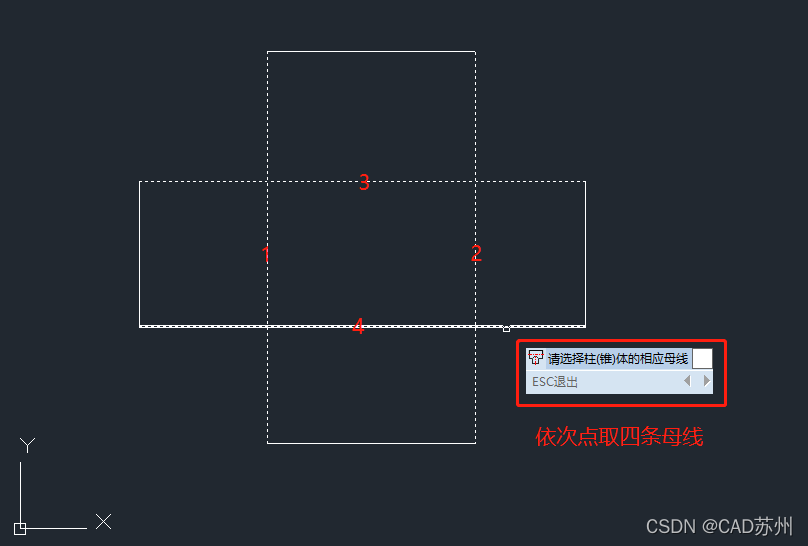

根据命令行提示在图纸中依次点取4条柱(锥)体的相应母线，即两个实体中相交的4条线。如下图所示：

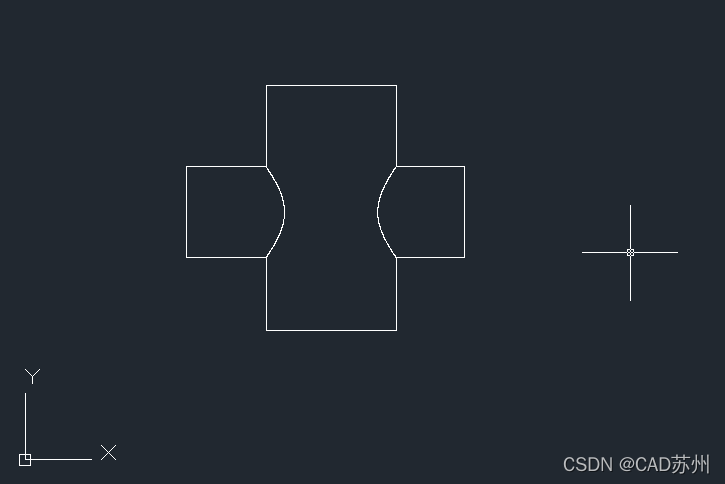

点选完4条直线后，软件会自动构造相贯线，最终效果图如下所示：

注意：浩辰CAD机械软件的相贯线命令只能用于直线所构造的实体。如果是由多段线绘制图形，调用相贯线命令时，命令行会提示：您选择的不是线。

本篇机械CAD教程中小编给大家分享了浩辰CAD机械软件中绘制相贯线的具体操作步骤，是不是很方便呢？浩辰CAD机械软件集机械绘图、机构设计、数据管理于一体，助力设计师智能化、标准化的高效完成产品创意！
