CAD中如何快速填充标题栏？

在机械制图过程中，必然少不了要绘制CAD标题栏。那么，对于一些无法自动转换的标题栏，可以直接从表格中提取内容快速填充吗？当然可以！这就要用我们的浩辰CAD机械软件，本文小编就来给大家分享一下快速填充CAD标题栏的具体操作步骤吧！

CAD快速填充标题栏步骤：

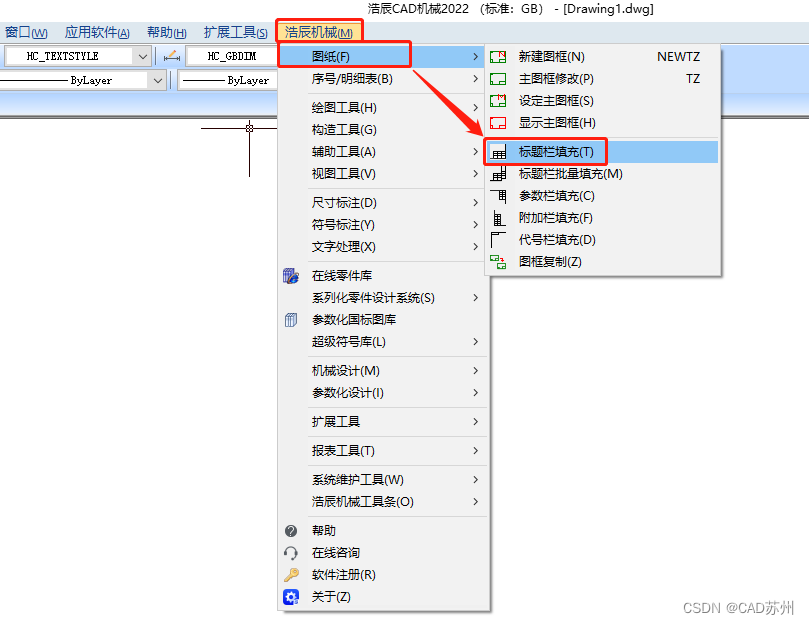

1. 首先在浩辰CAD机械软件中打开图纸，然后在菜单栏中依次点击【浩辰机械】—【图纸】—【标题栏填充】。如下图所示：

CAD中如何快速填充标题栏？
2. 在【超级属性块编辑】对话框，点击左下角的【提取二维表格】按钮，根据提示依次选择：选择表格左下角点、右上角点，完成表格区域指定，如果识别区域存在表格（哪怕没有数据），则出现【标题栏二维数据提取】对话框。如果不存在表格，则返回【超级属性块编辑】对话框。

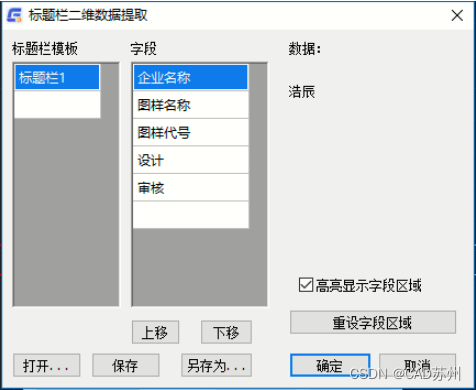

3. 在【标题栏模板】栏中，填写模板名称，选中【字段】栏输入字段名称，点击右下角的【重设字段区域】，选择该字段对应的图纸区域，并显示在对话框右侧的【数据】下面，如果勾选了【高亮显示】，则图纸上对应的区域会有红框。

CAD中如何快速填充标题栏？
4. 点击【确定】后，【字段】名称和原表格中相同的，会填入识别到的数据。

5. 再点击【确定】后，会自动修改主图框的标题栏。

上述机械CAD制图教程小编给大家分享了浩辰CAD机械软件中快速填充CAD标题栏的详细操作步骤，对此感兴趣的设计师小伙伴可以自己操作试试哦！
