工程力学(9)—轴向拉伸和压缩一

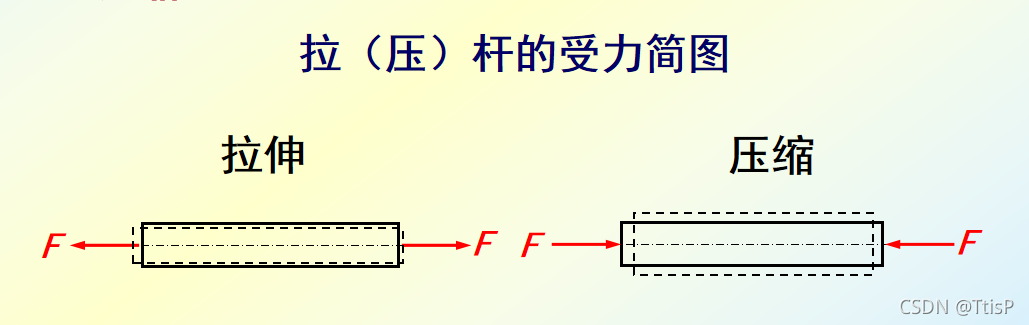

一：轴向拉伸和压缩的受力特点与变形特点

作用在杆件的外力合力的作用线与杆件轴线重合，杆件变形是沿轴线方向的伸长或缩短。

关键词：合力与轴力线重合。

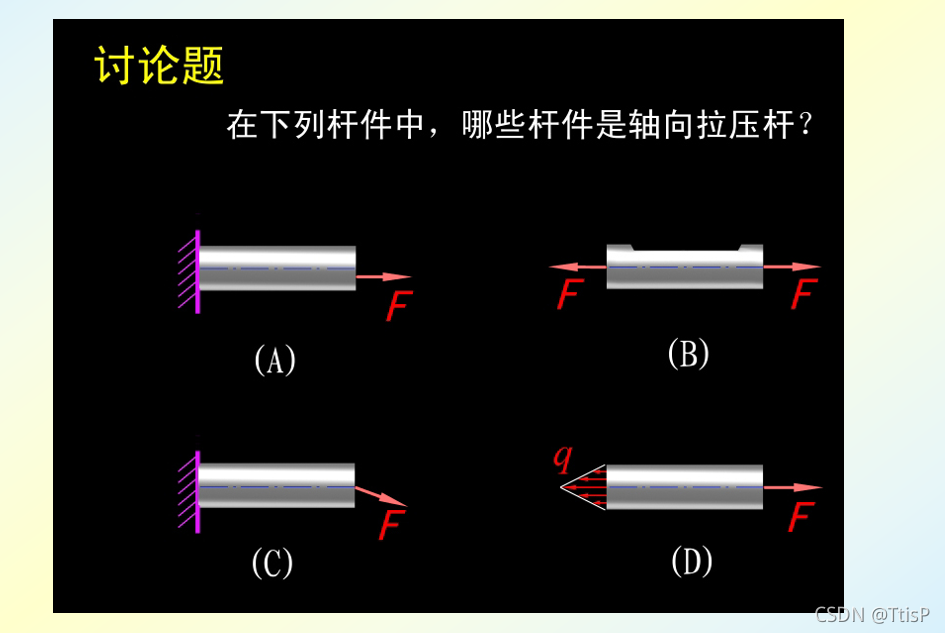

选择BD

二:轴向拉伸或压缩时横截面上的内力和应力

1：截面法求内力

2：轴力：截面上的内力

由于外力的作用线与杆件的轴线重合，内力的作用线也与杆件的轴线重合。所以称为轴力。

**正负号：**拉为正，压为负。

轴力图：轴力沿着杆件轴线的变化。

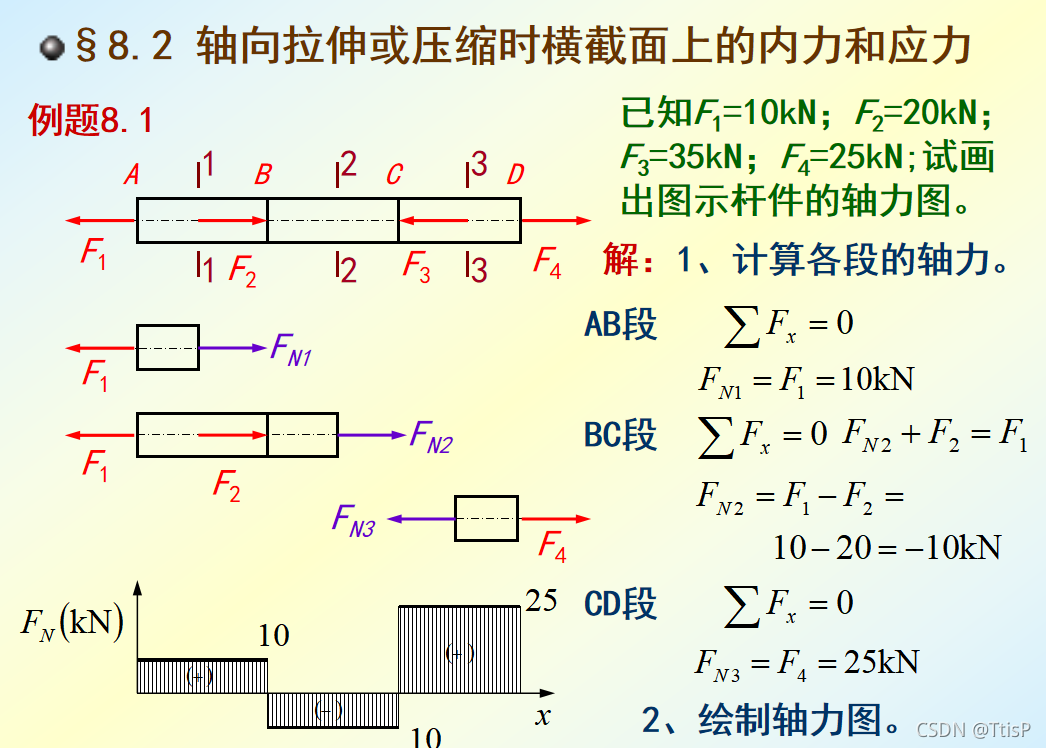

例题

采用截面法，留下左或者右的一部分。列平衡方程。

3：应力：力在某一点处的强度

杆件的强度不仅与轴力有关还与横截面面积有关，必须用应力来比较和判断杆件的强度。

在拉
