OLED取模流程

已于 2024-01-03 10:42:48 修改
阅读量727 收藏 5
点赞数 8
文章标签： 嵌入式硬件
于 2023-12-30 21:33:10 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_55255438/article/details/135309399
版权

1、Img2Lcd(222.ping->222)

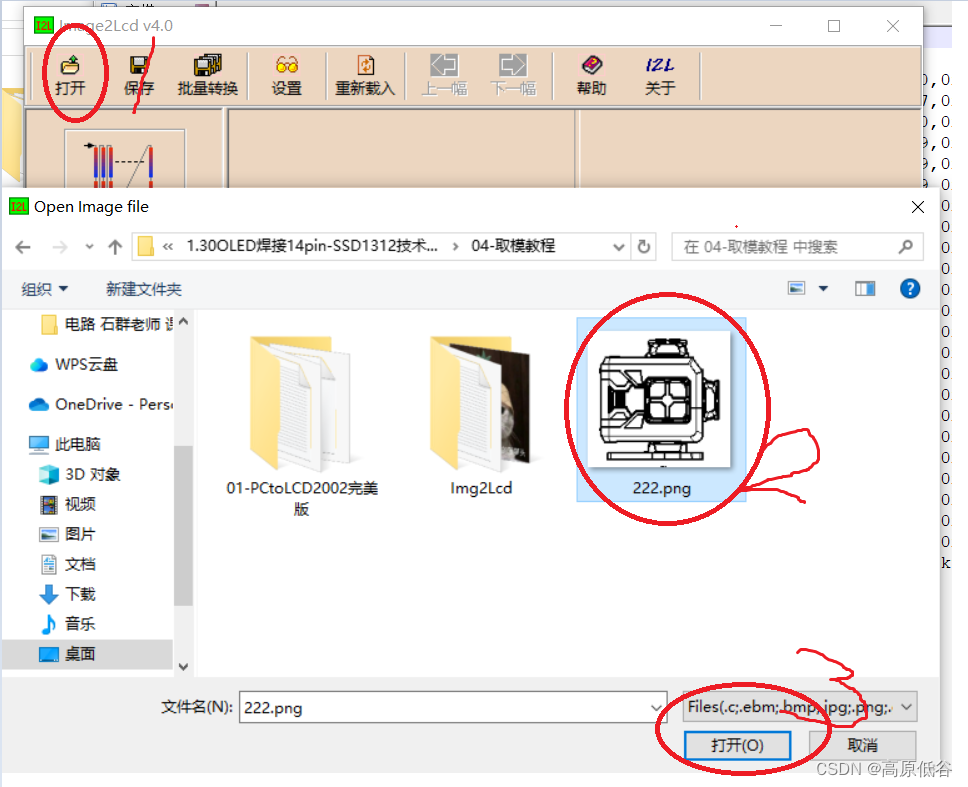

1.1选择xxx.ping文件

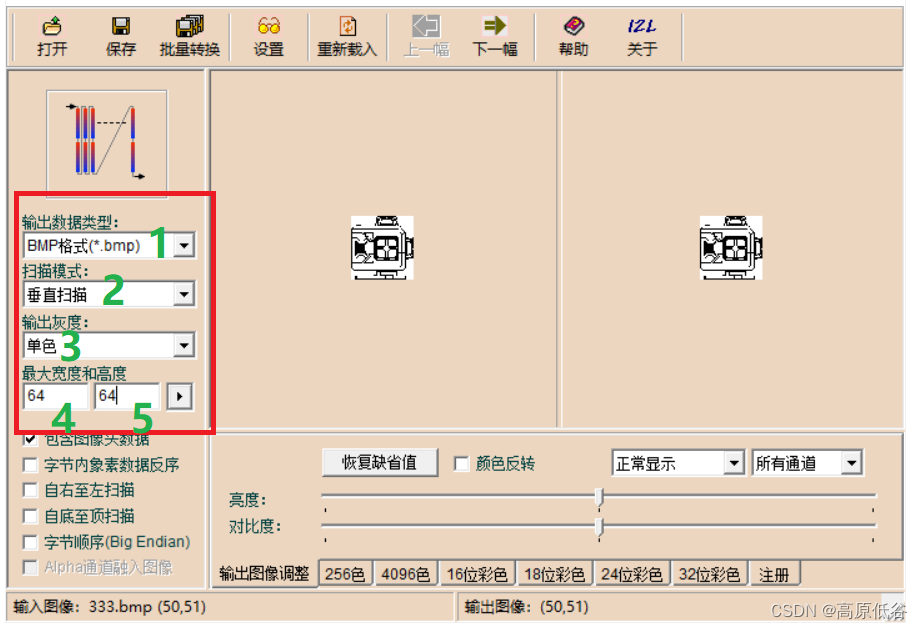

1.2设置生成xxx.bmp文件

2、用PCtoLCD2002优化

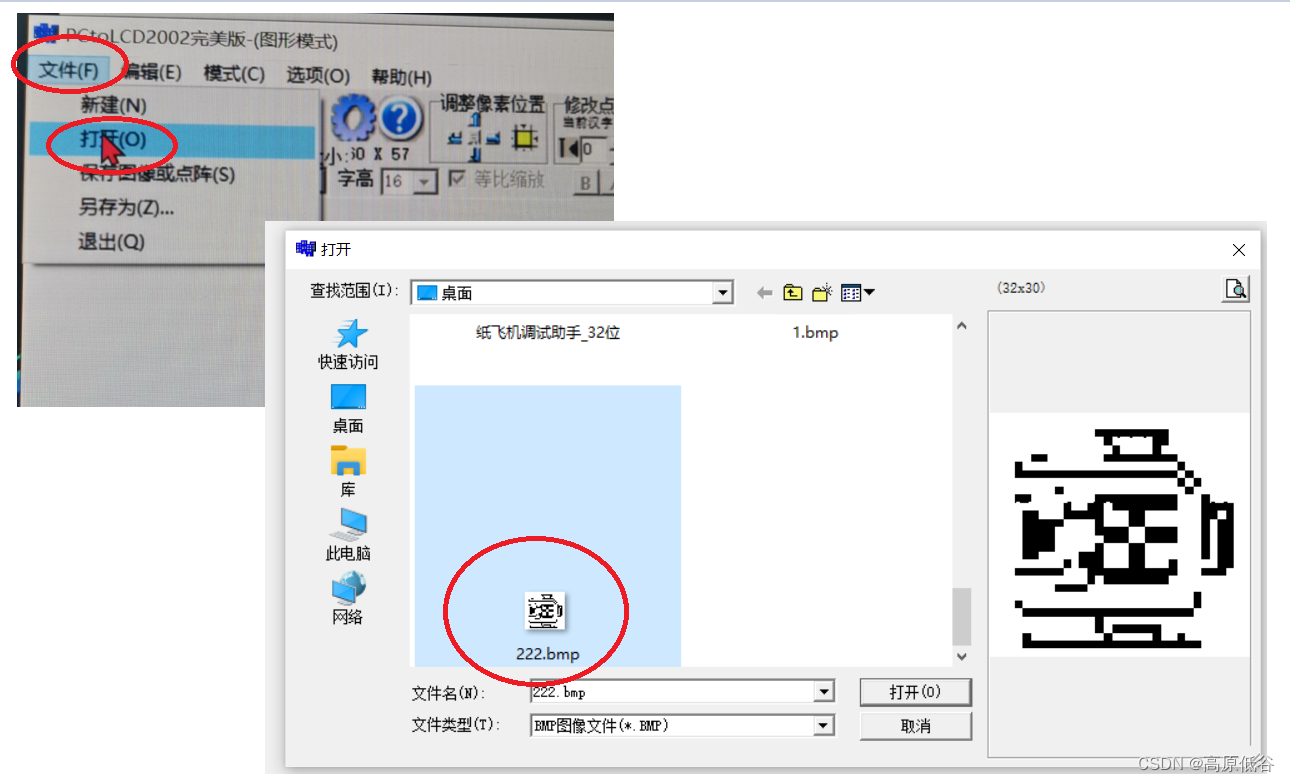

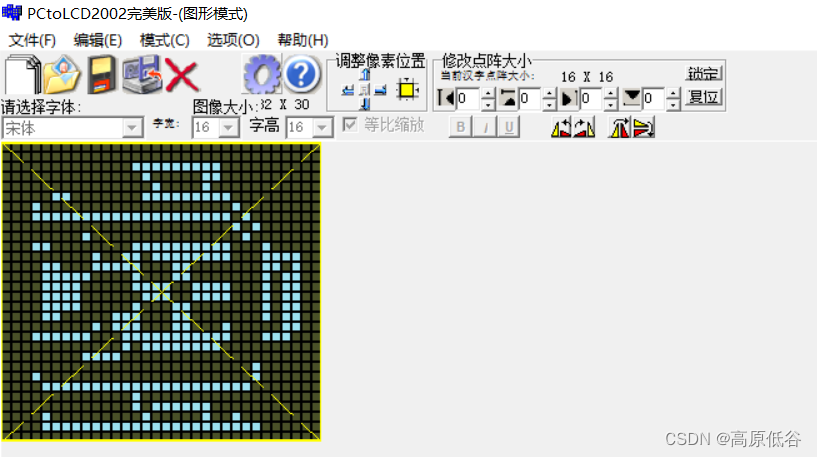

2.1预显图像

对预显的图像，可以鼠标左键可以点亮一个像素点，鼠标右键可以灭一个像素点

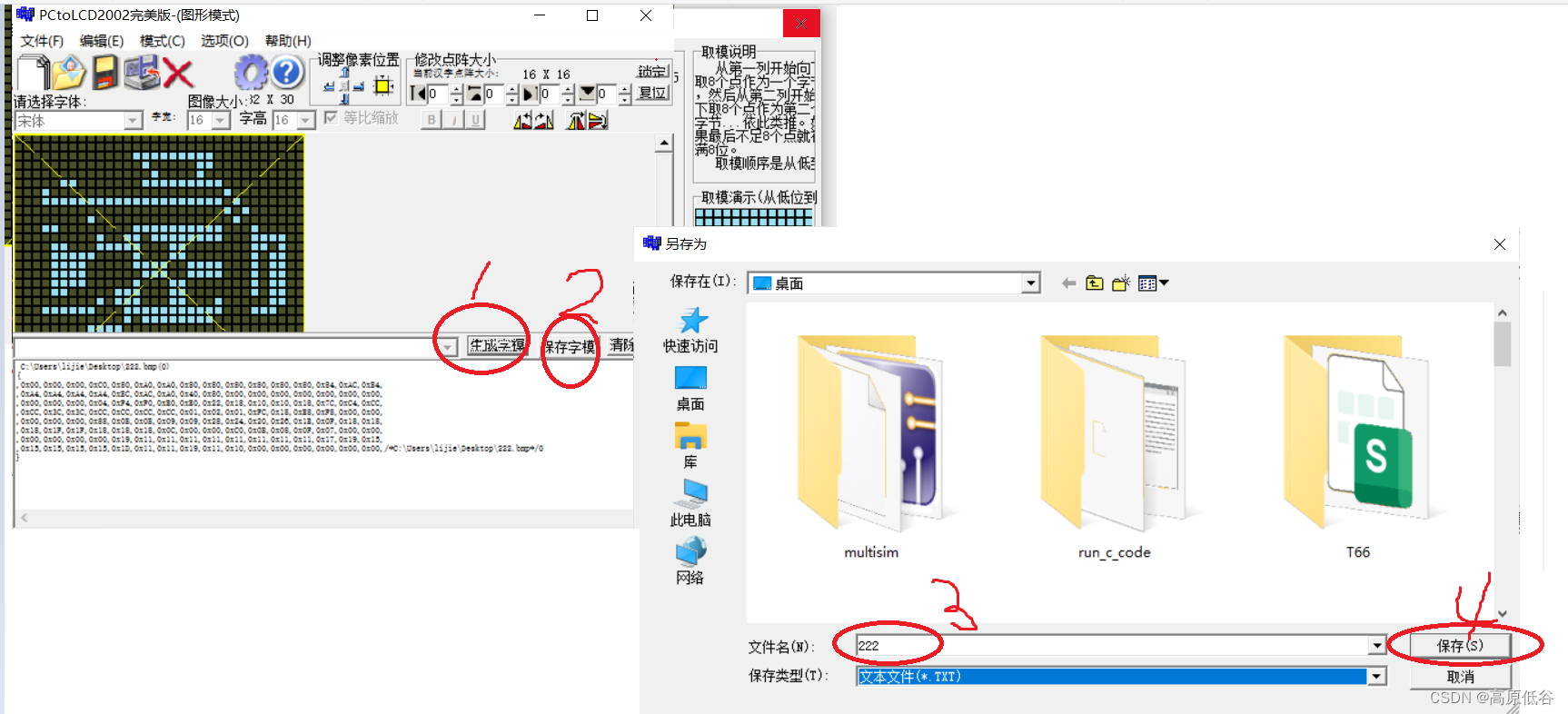

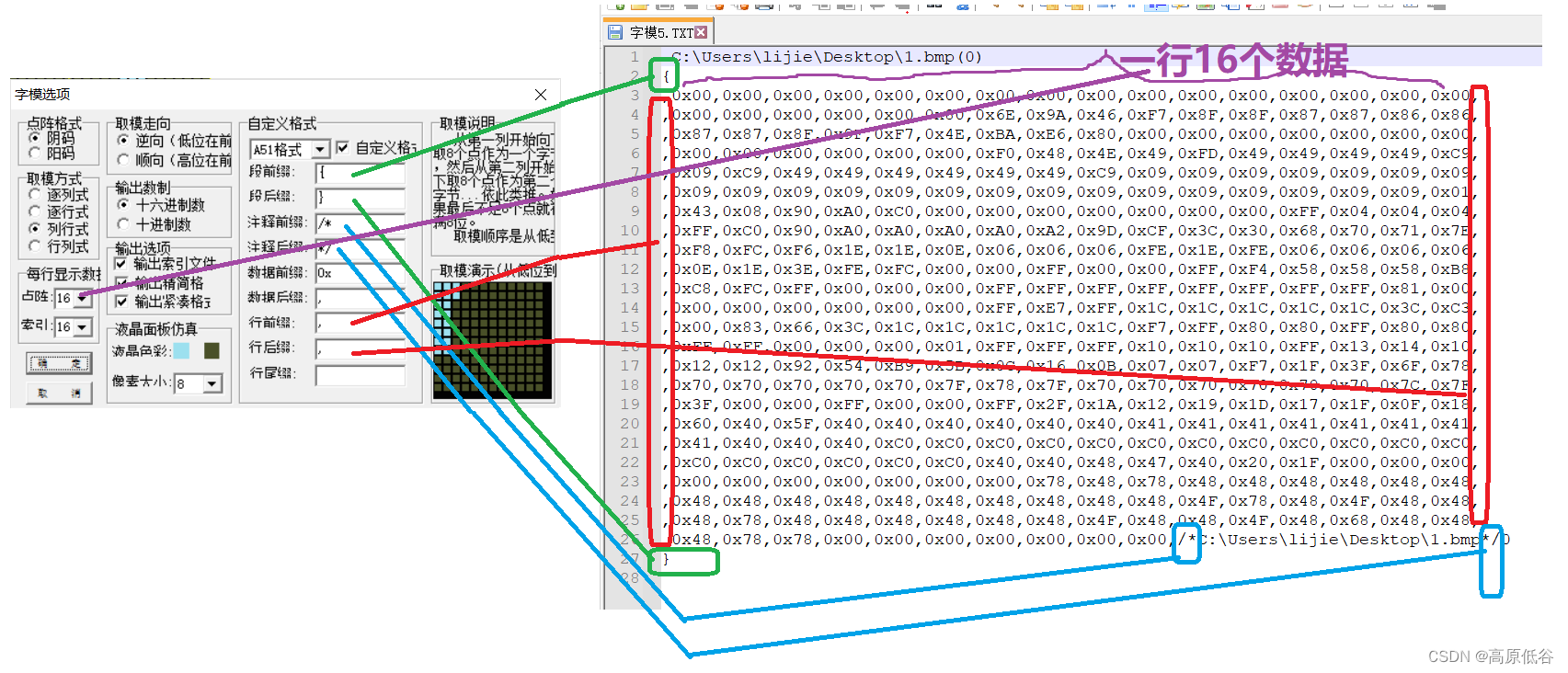

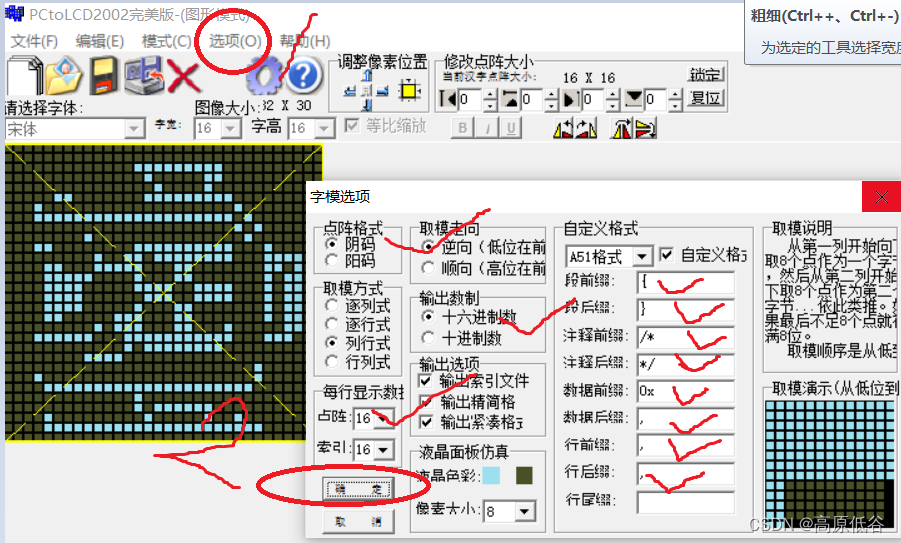

2.2设置输出的字模数据

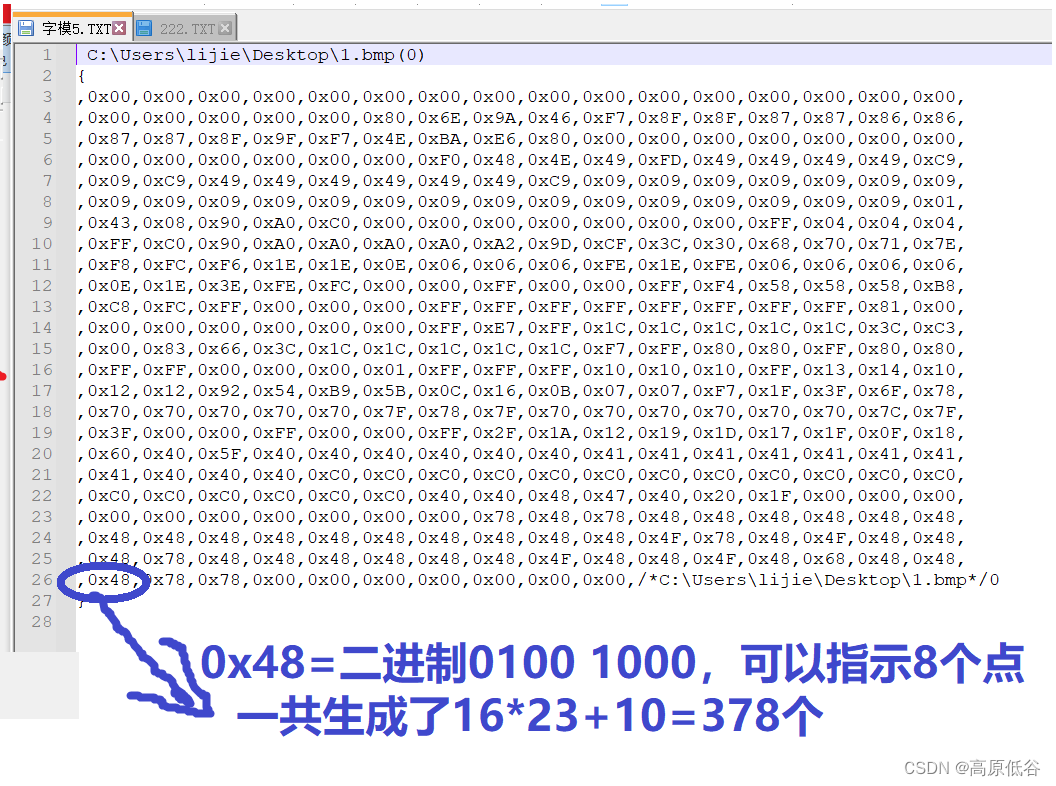

2.3生成了像素点378*8个

2.4至少需要2970个像素点

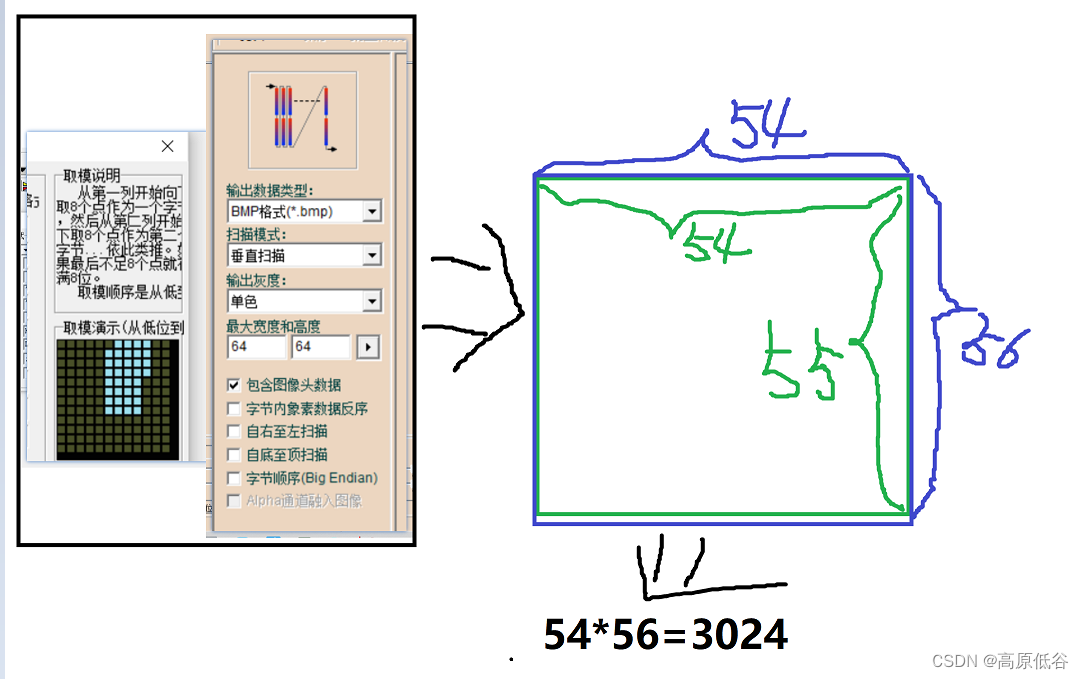

2.5像素点为什么是378*8=3024个？
