SPI总线实验

IIC总线和SPI总线对比

IIC总线和SPI总线对比：
1.相同点
1>采用串行、同步总线
2>都采用的是TTL电平，传输的距离和使用场景类似
3>都采用主从模式
2.不同点：
1>IIC总线是半双工，SPI总线是全双工
2>IIC总线有应答机制，SPI总线无应答机制
3>IIC总线通过从机地址选择和哪一个从机进行通信，SPI总线通过片选线选择和哪一个从机进行通信
4>SPI总线如果有10个硬件设备，那就需要有10个片选线，比较浪费硬件资源
5>IIC总线通信协议是通过SCL高低电平决定读写，SPI总线通过时钟极性和时钟相位决定读写
6>IIC总线是高低电平进行数据传输，SPI总线是边沿触发，边沿采样

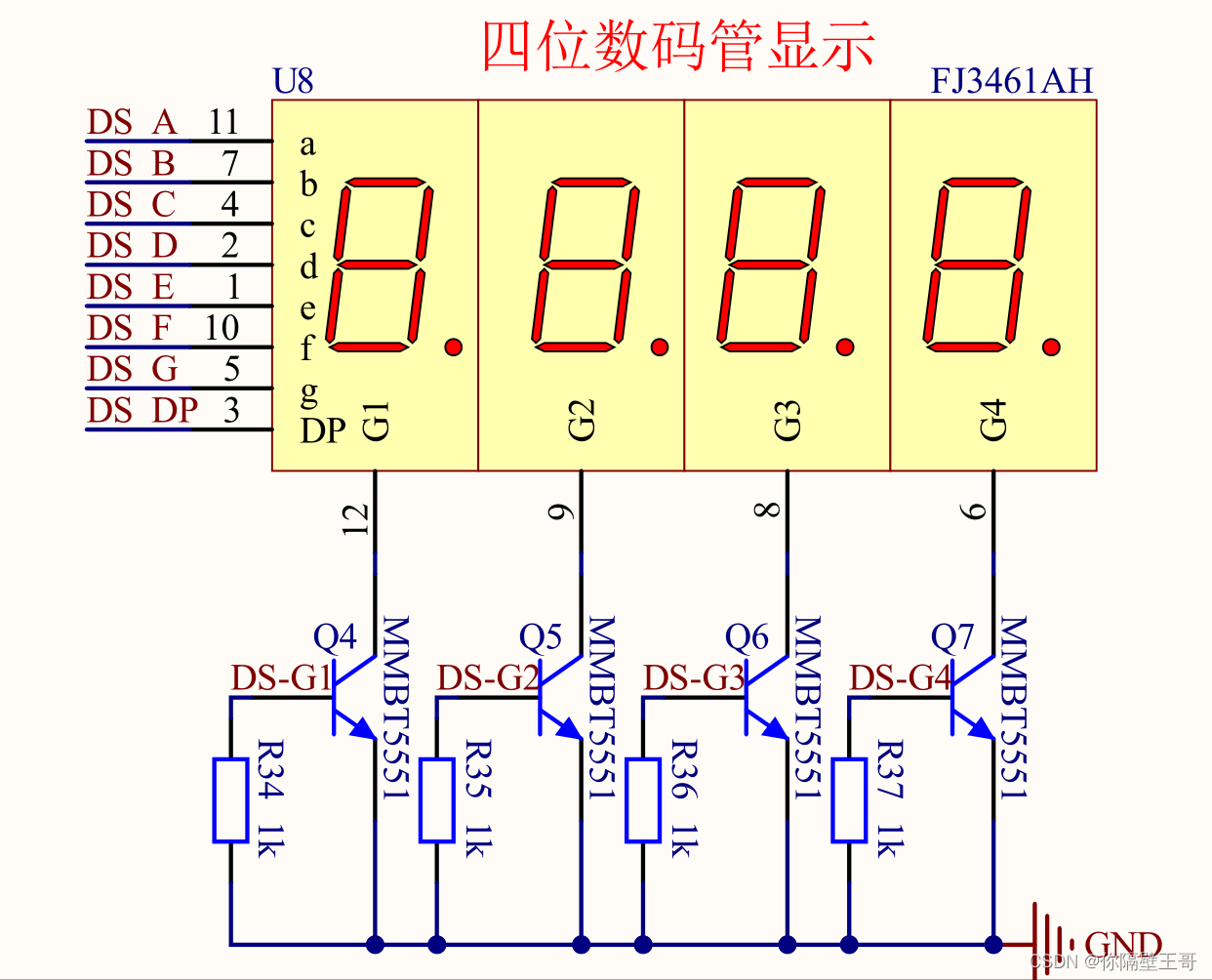

电路图详解

在这里插入图片描述

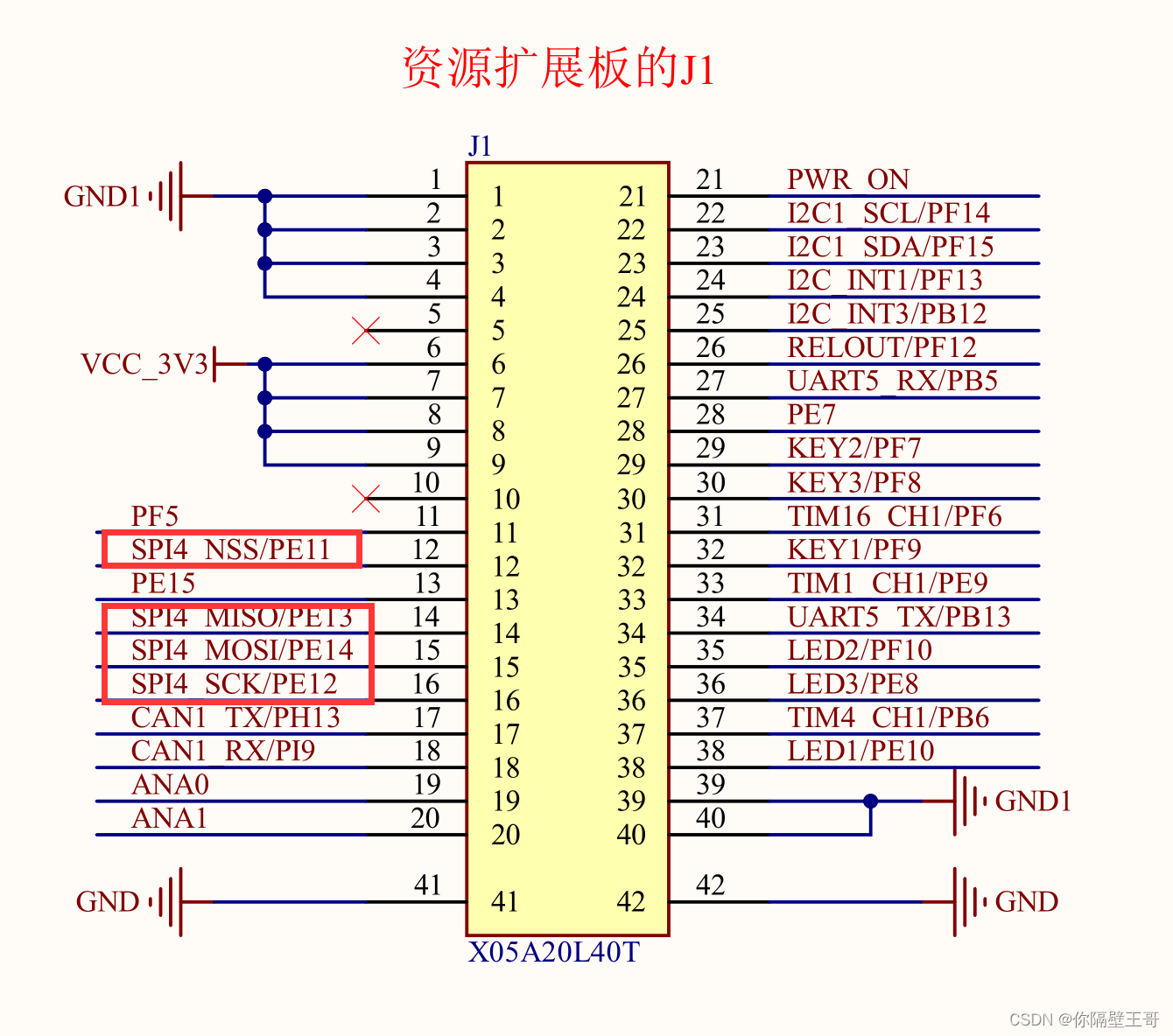

SPI线路连接方式

在这里插入图片描述

引脚分布

在这里插入图片描述

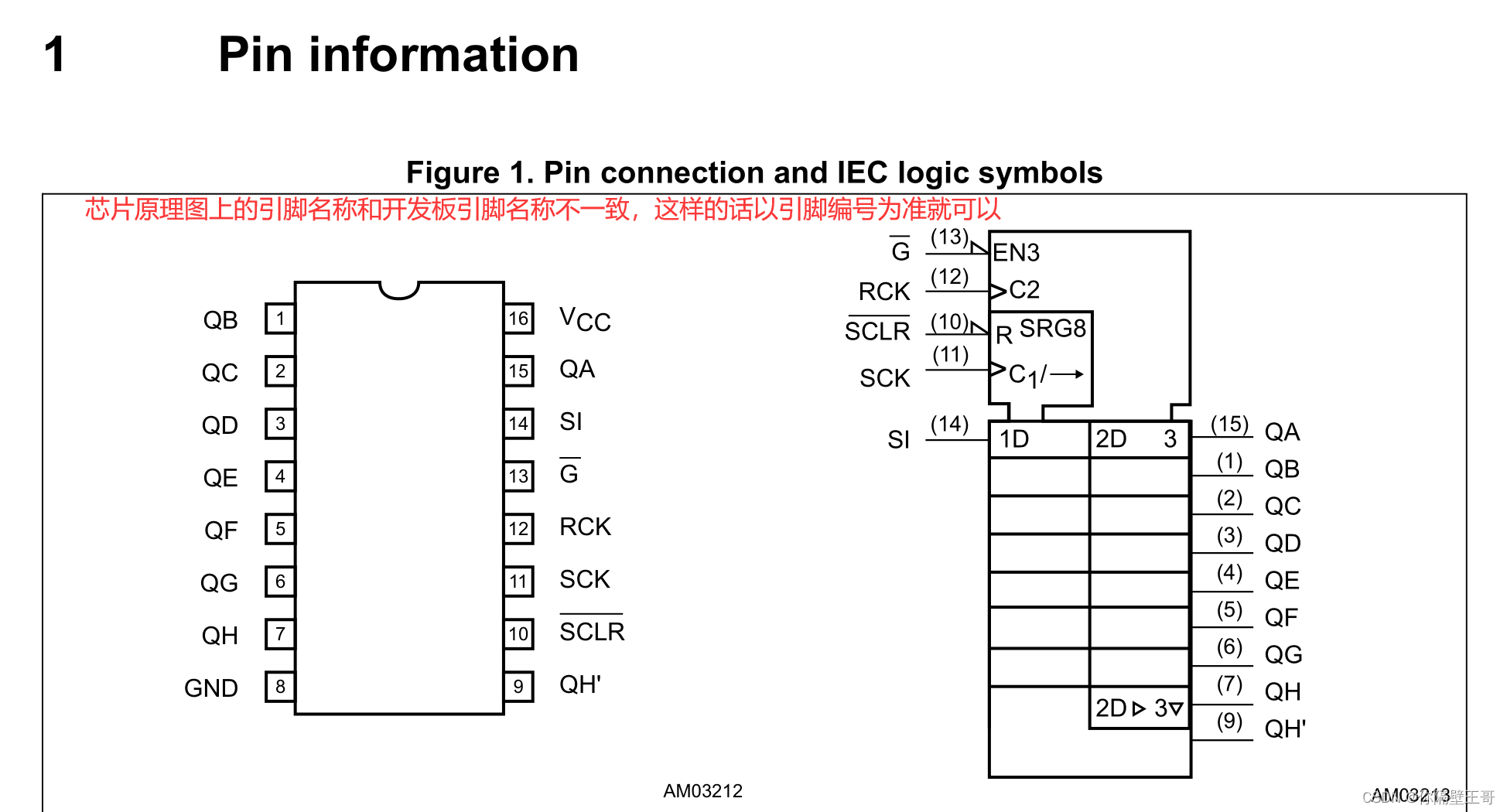

分析芯片手册

在这里插入图片描述

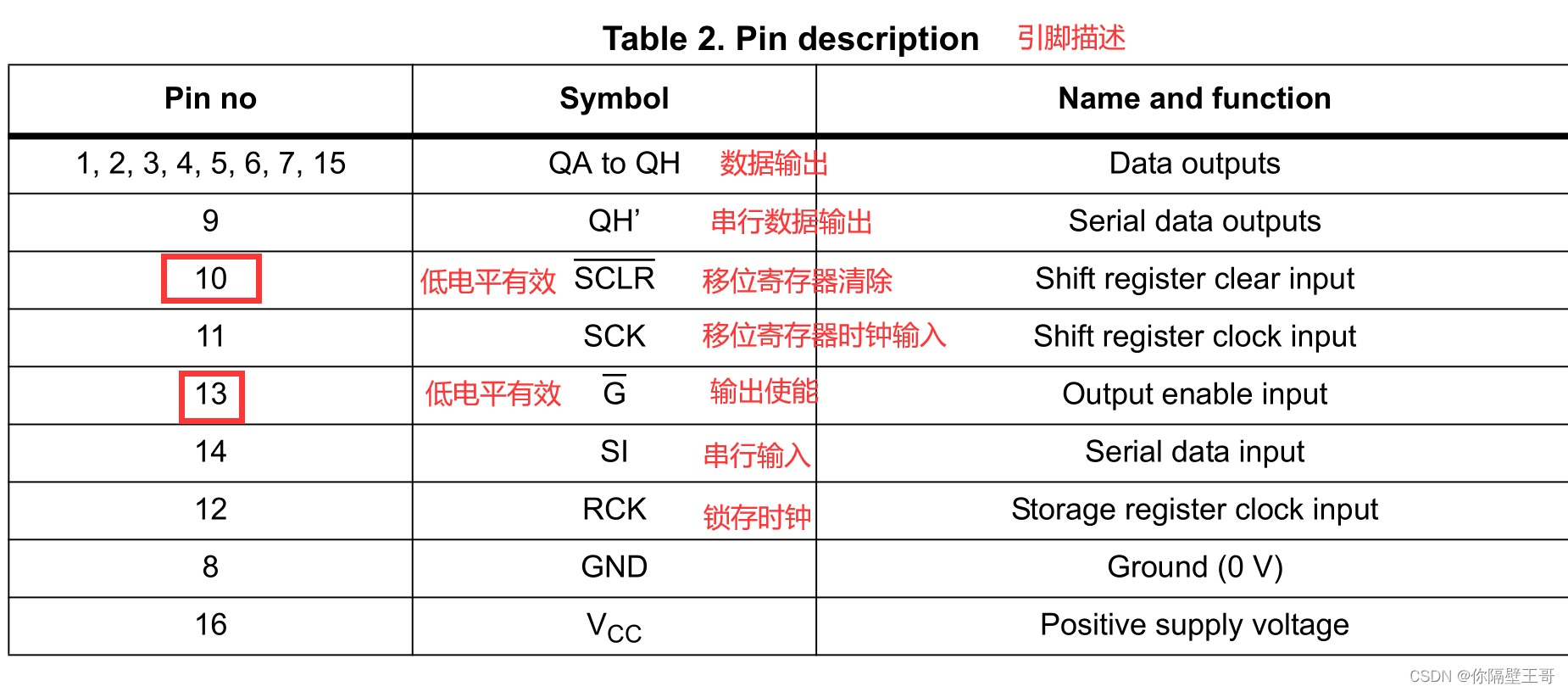

引脚描述

在这里插入图片描述

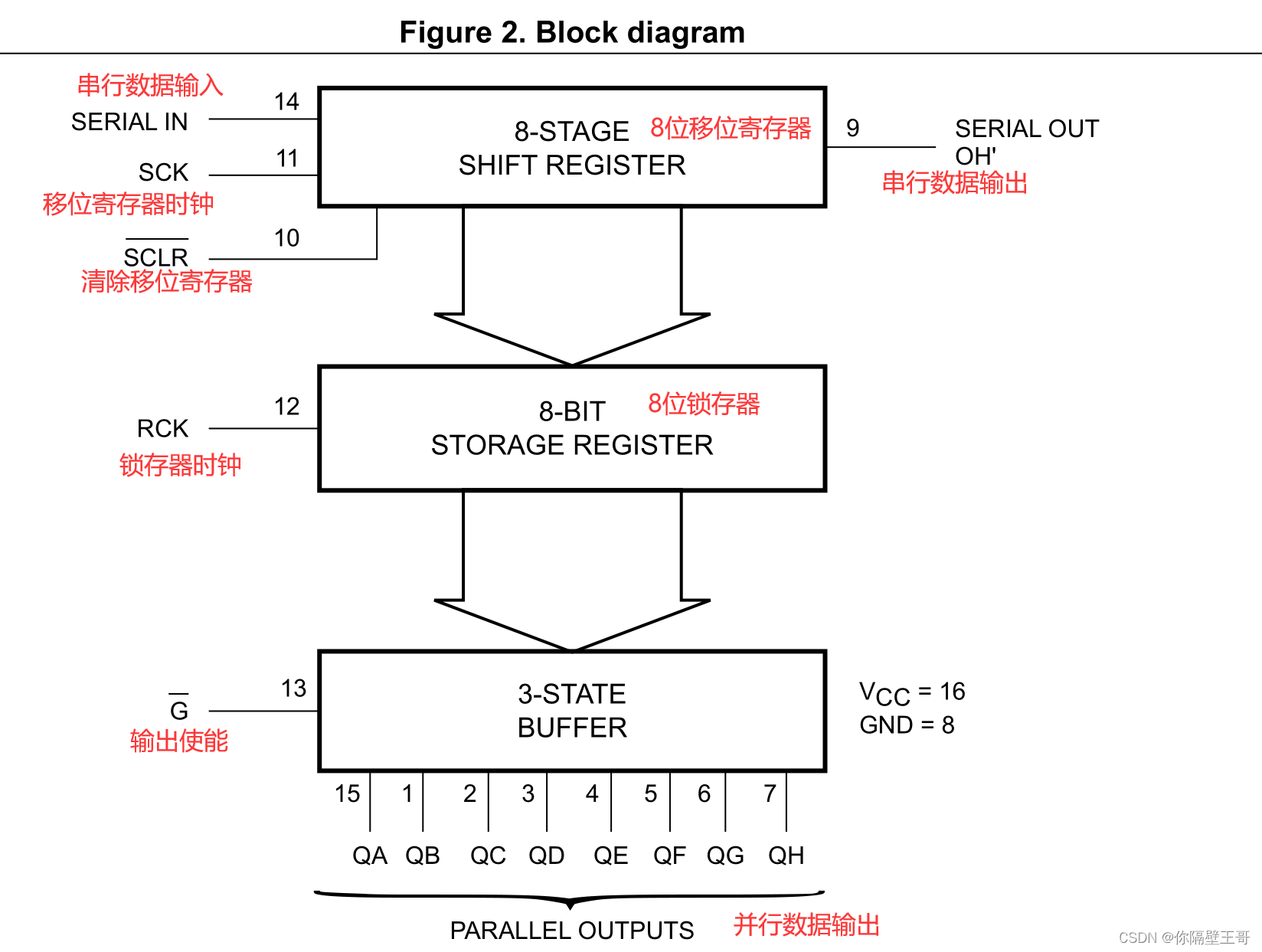

工作原理

在这里插入图片描述

真值表

在这里插入图片描述
