TDA2030音频功放芯片的datasheet解读

TDA2030是一款单路音频功放芯片,常用于低功率音频放大器设计。下面对其datasheet进行详细解读。

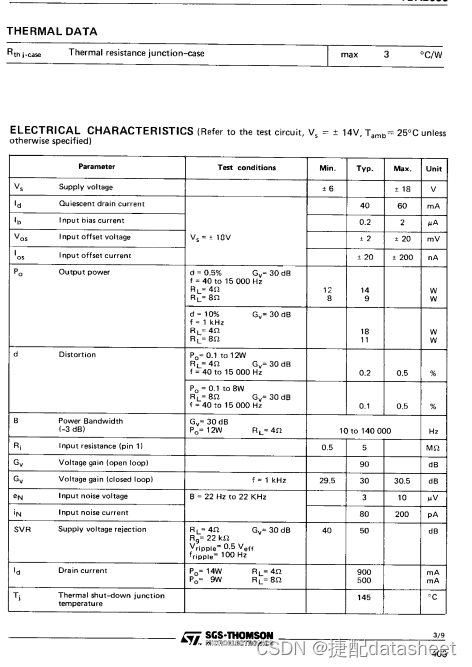

一、电学特性

  1. 工作电压

TDA2030的最大工作电压为44V,一般工作在±18V的电源下,稳定电压范围为6V-36V。

  1. 输出功率

在±18V电源下,TDA2030的最大输出功率为14W,单电源(如12V)下最大输出功率为9.2W。

  1. 噪声电平

TDA2030的噪声电平为0.3mV,这是极低的,可以保证输出信号的高保真度。

  1. 失真度

在优化的电路设计下,TDA2030的失真度非常低,THD(总谐波失真)仅为0.08%。

二、引脚功能

TDA2030总共有5个引脚,对应的功能如下:

  1. 输入引脚(+IN和-IN)

这两个引脚对应输入信号的正负极性,它们应该被连接到音频输入信号源。

  1. 电源引脚(Vs和GND)

Vs是供电电源引脚,应该连接到正电源;GND是接地引脚,应该连接到负电源。

  1. 输出引脚(OUT)

这个引脚是放大后的音频信号输出端,应该连接到负载或扬声器。

  1. 压限引脚(Vclip)

可以通过调整这个引脚电压来限制输出电压。

三、电路结构

TDA2030采用标准的BTL(桥式T振荡器)结构,在每个输出极性上有一个功率放大器,可以提供高达14W的输出功率。

四、应用建议

  1. 电源噪声

应该采用低噪声电源,避免噪声在电路中被放大。

  1. 输入信号

应该采用低噪声放大器来保证输入信号的高保真度。

  1. 布局

应该注意布局,尽量缩短电路长度,避免信号干扰。

  1. 确保地的质量

地的连接也非常重要,应该保证信号和功率地的连接质量,避免地干扰。

以上是TDA2030的数据手册解读,可以帮助我们更好地了解和应用这款音频功放芯片。

datasheet地址:TDA2030
