XL6009是什么芯片?一文带你了解XL6009引脚说明、数据参数的解读

本文详细介绍了XL6009这款转换器芯片,其具有宽广的输入电压范围(3.5V-32V),可调的输出电压(1.25V-35V),最高4A的输出电流,高达94%的转换效率以及内置过温与短路保护功能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

XL6009是一款高性能、高效率的降压升压转换器芯片。它可以将输入电压范围从3.5V至32V的电源转换为可调的输出电压范围从1.25V至35V。

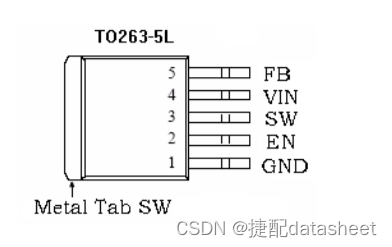

XL6009引脚说明

引脚说明如下:

  • VIN:输入电压引脚,接入供电电源的正极。
  • GND:地引脚,接入供电电源的负极。
  • SW:开关引脚,用于控制芯片内部的开关器件。
  • FB:反馈引脚,用于调整输出电压。
  • EN:使能引脚,当使能高电平时,芯片开始工作。

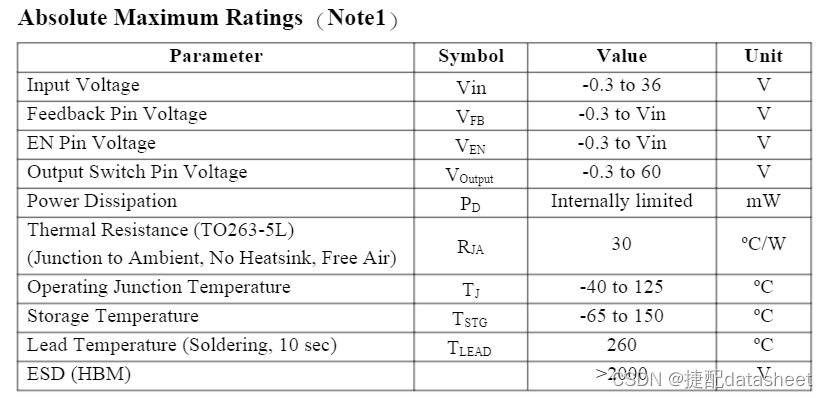

XL6009数据参数解读

  • 输入电压范围:3.5V至32V,可以适应不同的供电电源。
  • 输出电压范围:1.25V至35V,可以根据需要调整输出电压。
  • 输出电流:最大可达4A,适用于大多数低功耗应用。
  • 转换效率:通常可达到94%,具有较高的能量转换效率。
  • 开关频率:400kHz,工作频率较高,减小了输出电容器的体积。
  • 过温保护:当芯片温度超过150°C时,芯片会自动关闭以保护芯片。
  • 短路保护:当输出短路时,芯片会自动关闭,避免损坏芯片和其他电路。

本文由捷配pdf.jiepei.com编辑整理,请勿转载。
