TTL与非门输入端悬空与接下拉（上拉）电阻

与非门电路中没有使用到的芯片引脚必须直接连接到到VCC或者GND，不能悬空，否则会导致输出状态不确定。

如果由于一些原因，需要对输入引脚的信号进行上下拉，此时上下拉电阻的取值将会影响到输出的状态。

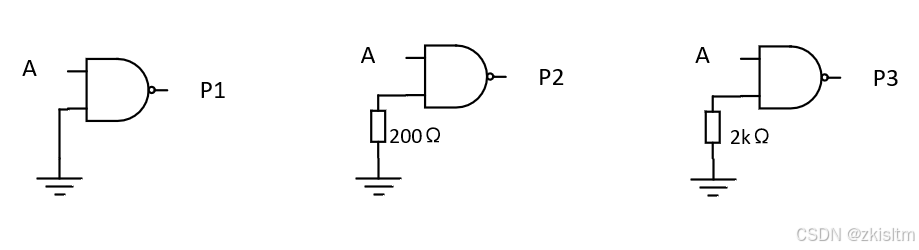

以下拉为例，上图左边为接地，自然是没有问题。中间和右边下拉电阻的大小分别是200Ω和2kΩ，那个是合适的呢？此时需要找到芯片手册上与非门的内部电路图来分析。

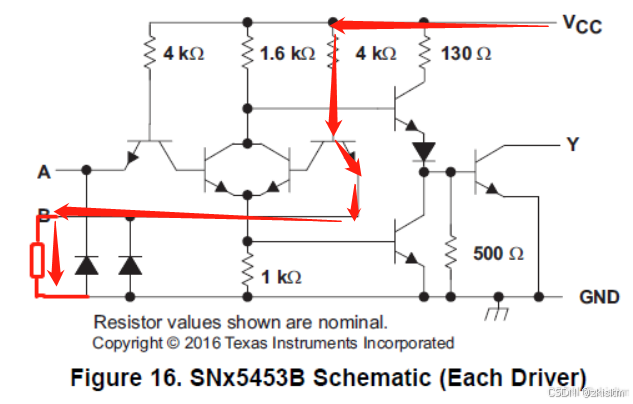

这是一个SN75453与非门芯片的内部结构，当B引脚连接了一个外部下拉电阻后，能够形成一条如下图箭头所示的支路。

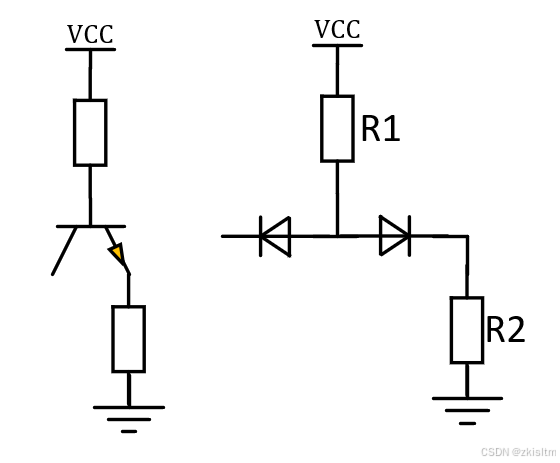

简化为下图所示，把三极管的集电结和发射结都看成一个二极管，假设PN结导通压降为0.7V，

那么R2两端电压$U_e=\frac{R_2}{R_1+R_2}\ast (VCC-0.7)$，$Vcc=5V$，$R_1=4k\Omega$，当$R_2=2k\Omega$时，$U_e=1.4V$；当$R_2=200\Omega$时，$U_e=0.2V$；
对照下图，可以看到当输入电压小于0.8V时，才会被认为是低电平。故$R_2$取2kΩ不能起到下拉效果。
