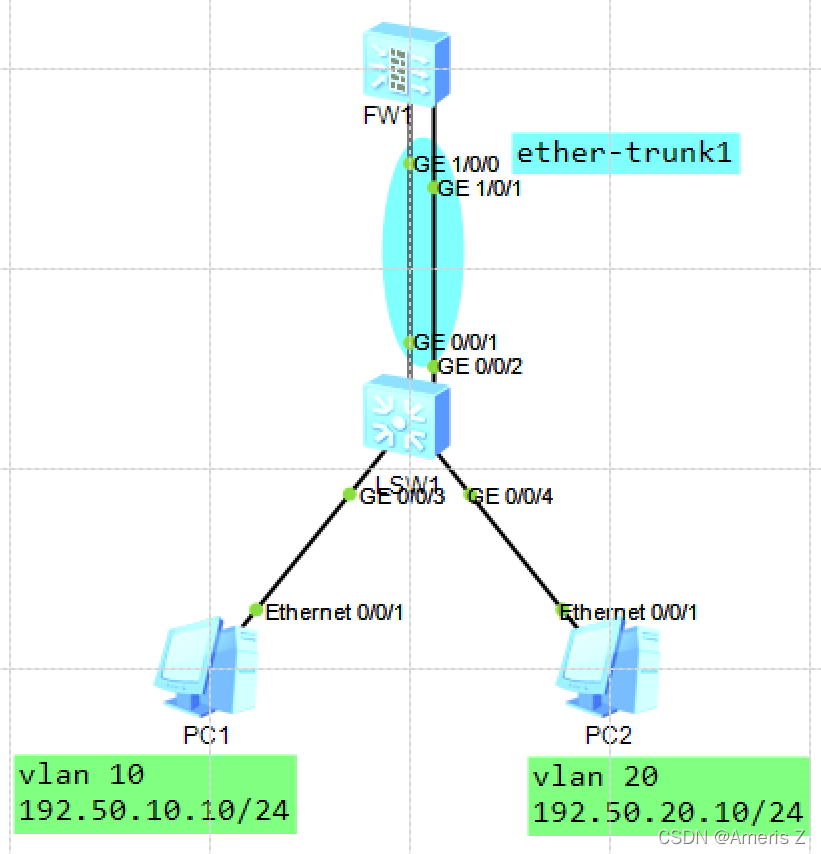

1.使用eNSP拓扑图搭建以下拓扑图，并按如下要求规划IP地址
实验步骤
方法一：access与trunk搭配
Lsw1 ：
g0/0/3 配置access口，pvid 为10，
g0/0/4配置access口，pvid 为 20。
G0/0/1和g0/0/2配置聚合链路Eth-trunk 1，再为聚合接口为配置trunk口，然后放行 vlan 10 和 20。
防火墙：
1.G0/0/1和g0/0/2配置聚合链路Eth-trunk，再给聚合接口Eth-trunk 1划分两子接口Eth-trunk1.1和Eth-trunk1.2，分别给两个接口配上相应的网关ip地址
2.vlan-type dot1q 10和 20（类似于路由器上的dot1q termination pvid 10）
3.在开启子接口下开启ping的服务，service-manage ping permit
4.进入trust区域，将聚合接口和其子接口都加入进该区域
5.最后在系统模式下配置安全策略，默认允许所有动作
security-policy
default action permit
方法二：hybrid搭配
Lsw1 :
g0/0/3 配置hybrid口，pvid 为10，untagged 发送，
g0/0/4配置hybrid口，pvid 为 20，untagged 发送。
G0/0/1和g0/0/2配置聚合链路Eth-trunk 1，再为聚合接口为配置hybrid口，
在两个接口下都，配置hybrid接口，tagged保留相应的vlan标签发送。
防火墙：
1.G0/0/1和g0/0/2配置聚合链路Eth-trunk，再给聚合接口Eth-trunk 1划分两子接口Eth-trunk1.1和Eth-trunk1.2，分别给两个接口配上相应的网关ip地址
2.vlan-type dot1q 10和 20（类似于路由器上的dot1q termination pvid 10）
3.在开启子接口下开启ping的服务，service-manage ping permit
4.进入trust区域，将聚合接口和其子接口都加入进该区域
5.最后在系统模式下配置安全策略，默认允许所有动作
security-policy
default action permit
我采用的是方法一：access与trunk搭配
SW上的配置：
#
interface Eth-Trunk1 创建聚合链路的接口Eth-Trunk1
port link-type trunk 将Eth-Trunk1 设为trunk口
port trunk allow-pass vlan 10 20 放行vlan10 和 20
#
#interface GigabitEthernet0/0/3
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/4
port link-type access
port default vlan 20
#

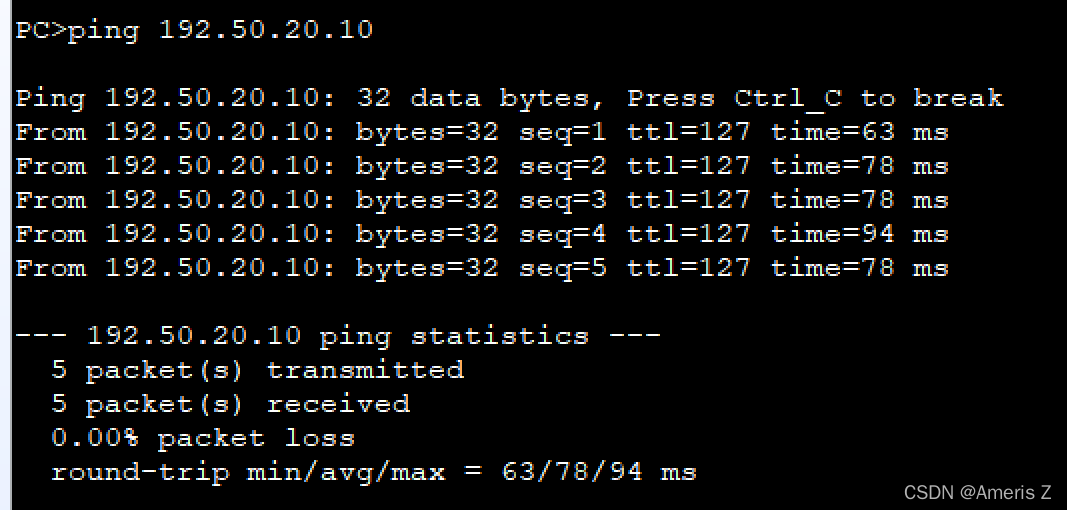

FW上的配置（有两种配置方案）：
#
security-policy 系统模式下配置安全策略
default action permit 默认允许动作
#
#
interface Eth-Trunk1.1 进入Eth-Trunk1 子接口1.1
vlan-type dot1q 10 dot1q终结，终结vlan10标签
description vlan 10 作为一个描述接口的命令（vlan10的接口）
ip address 192.50.10.1 255.255.255.0
service-manage ping permit 允许ping这个服务
#
interface Eth-Trunk1.2 （同理）
vlan-type dot1q 20
description vlan 20
ip address 192.50.20.1 255.255.255.0
service-manage ping permit
#
#
firewall zone trust 进入trust受信任区域
set priority 85
add interface Eth-Trunk1 将 Eth-Trunk1 和1.1和1.2都加入进该区域
add interface Eth-Trunk1.1
add interface Eth-Trunk1.2
