一、实验目的

掌握三层交换机基本配置方法

掌握三层交换机VLAN路由的配置方法

通过三层交换机实现VLAN间相互通信

二、实验原理

三层交换机具备网络层的功能，实现VLAN相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发，三层交换机利用直连路由可以实现不同 VLAN之间的相互访问。三层交换机给接口配置IP地址。采用SVI（交换虚拟接口）的方式实现VLAN间互连。SVI  是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。

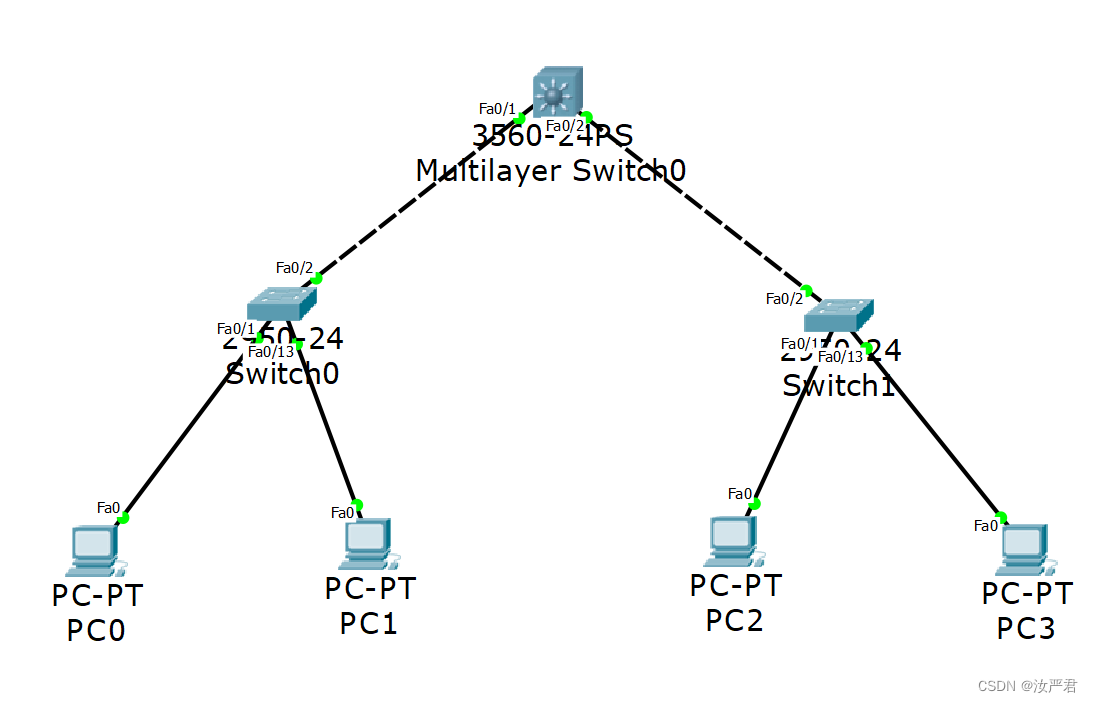

三、实验拓扑图：

四、实验步骤

pc0：

IP：192.168.1.11

Subnet mask：255.255.255.0

Gateway：192.168.1.1

pc1：

IP：192.168.2.22

Subnet mask：255.255.255.0

Gateway：192.168.2.1

pc2：

IP：192.168.1.33

Subnet mask：255.255.255.0

Gateway：192.168.1.1

pc3：

IP：192.168.2.44

Subnet mask：255.255.255.0

Gateway：192.168.2.1

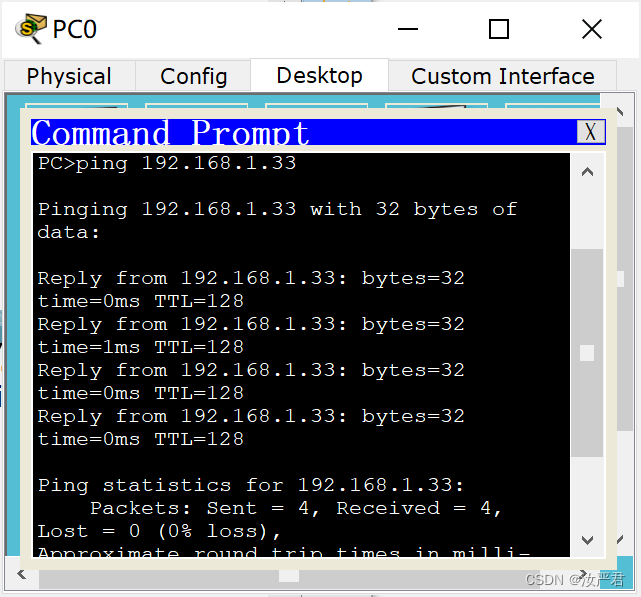

pc0 ping pc2能ping通

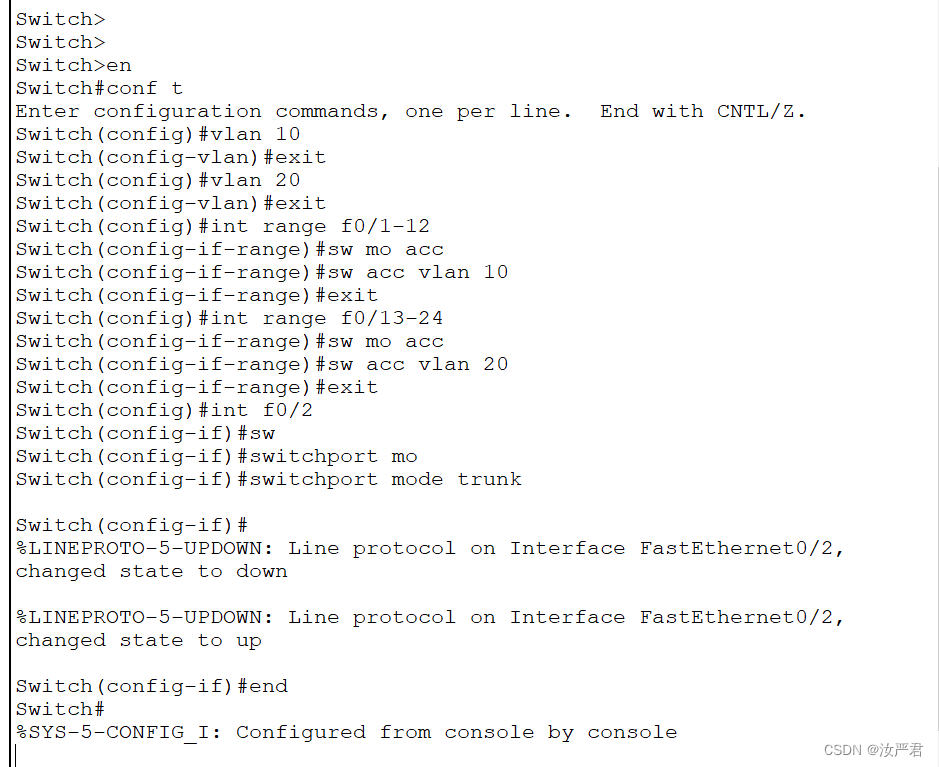

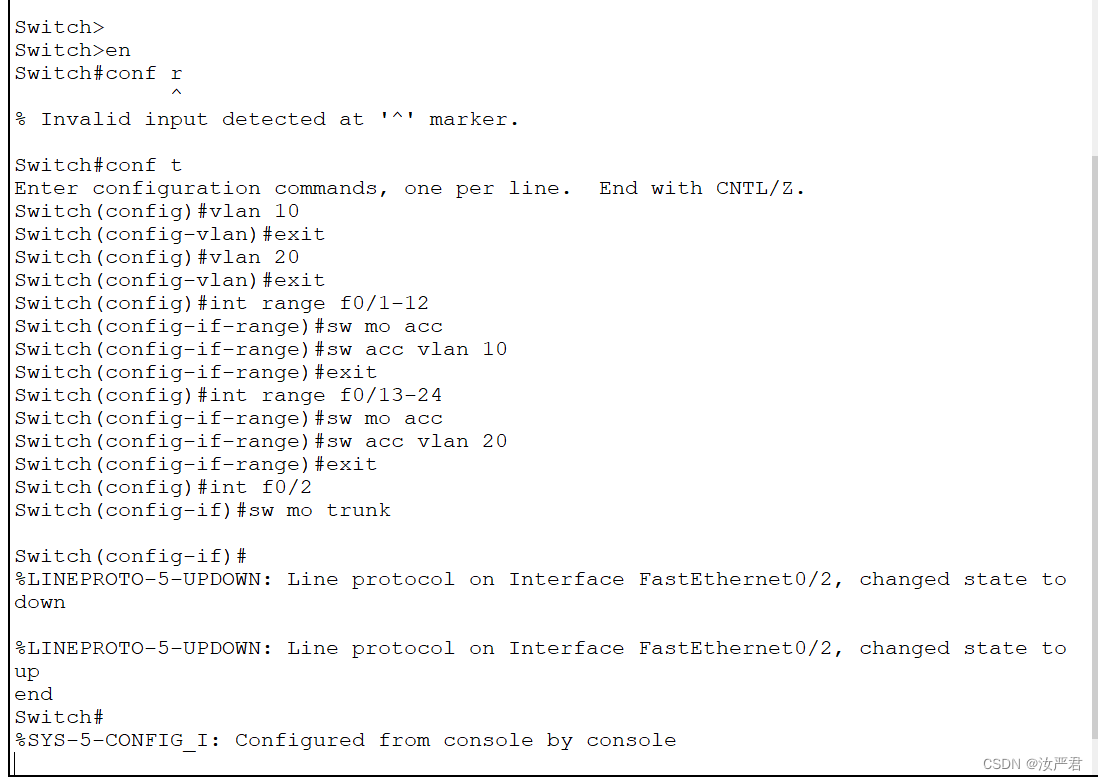

交换机划分vlan

pc0 ping pc2

pc0 ping pc3

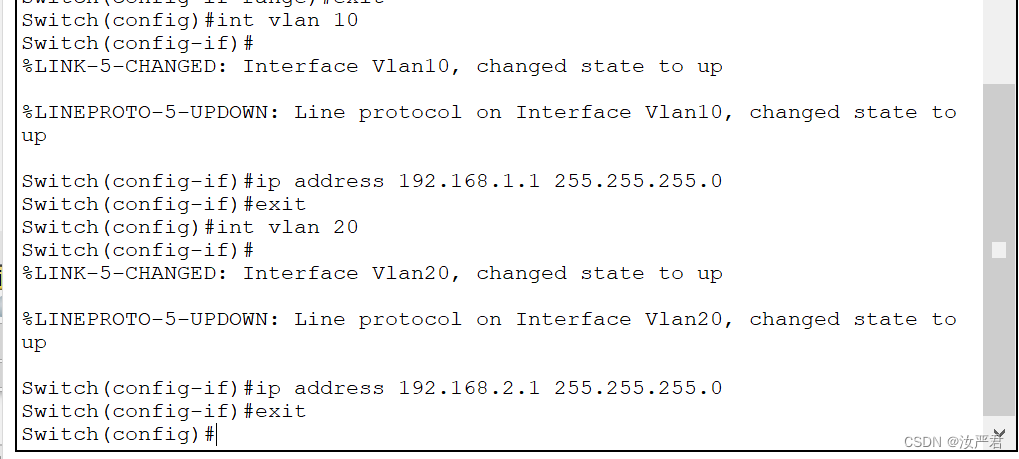

配置三层交换机

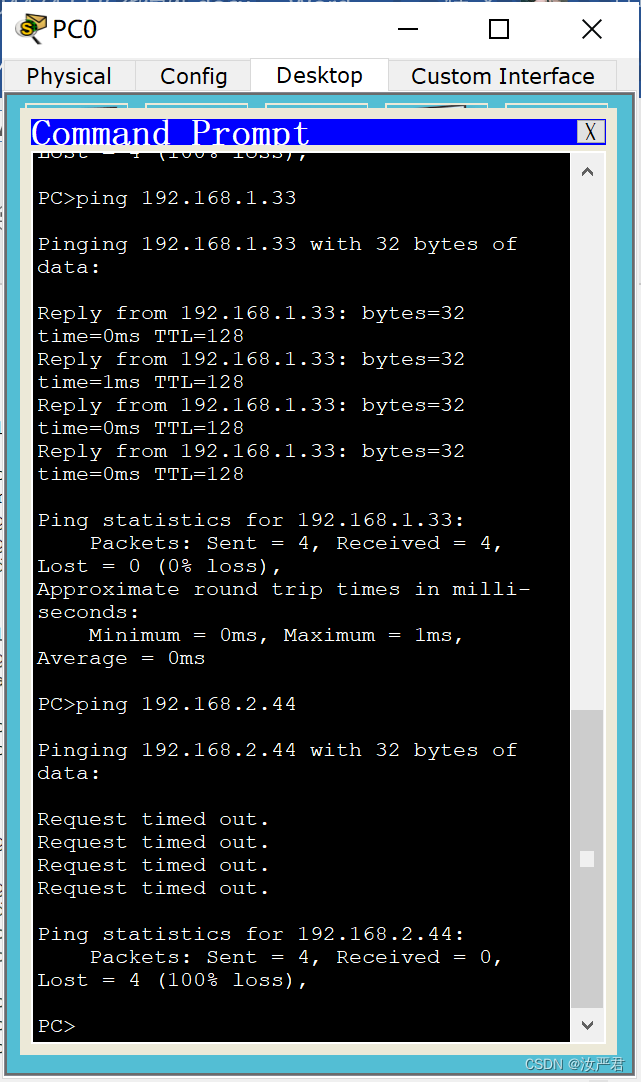

然后pc0可以ping通pc2，但是不能ping通pc3

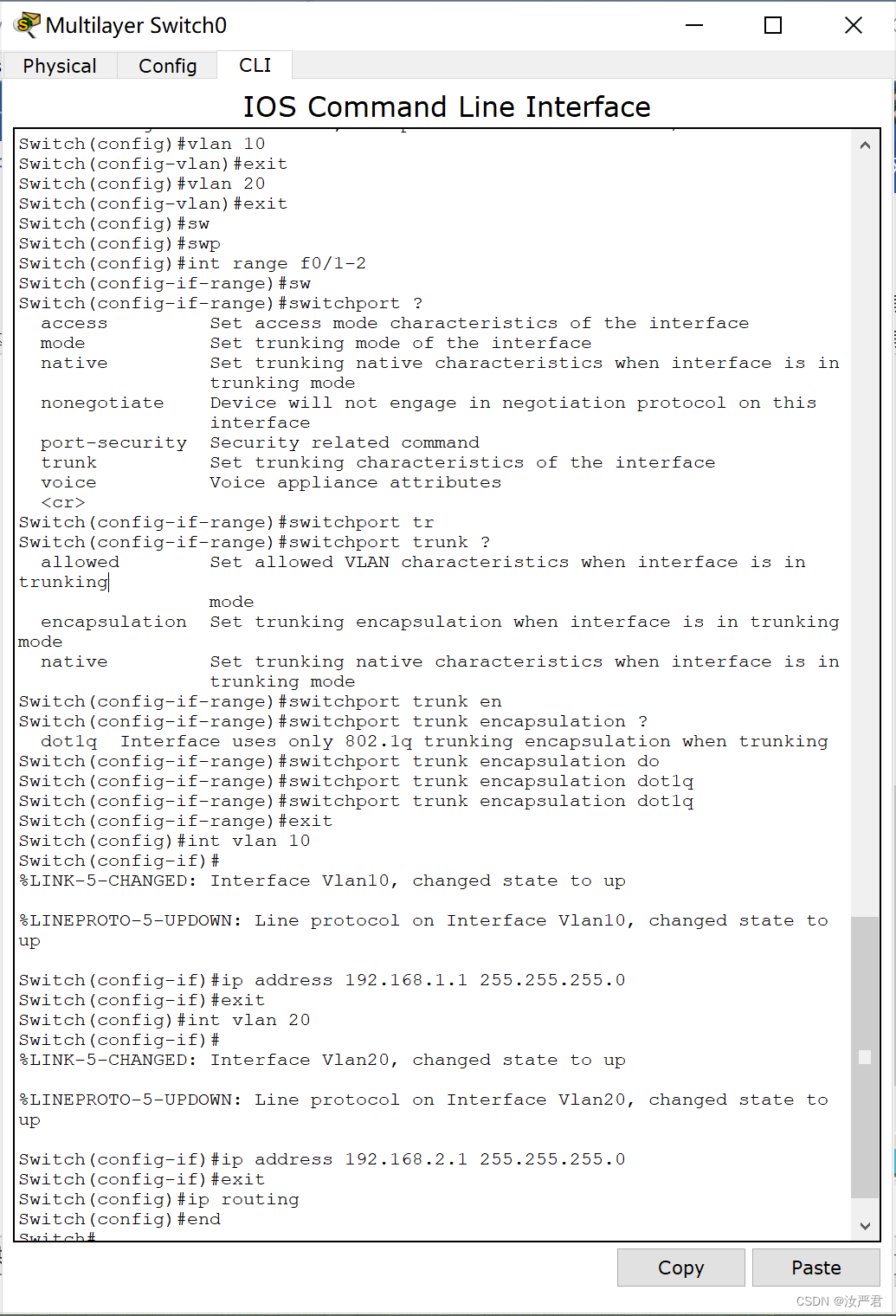

继续配置三层交换机

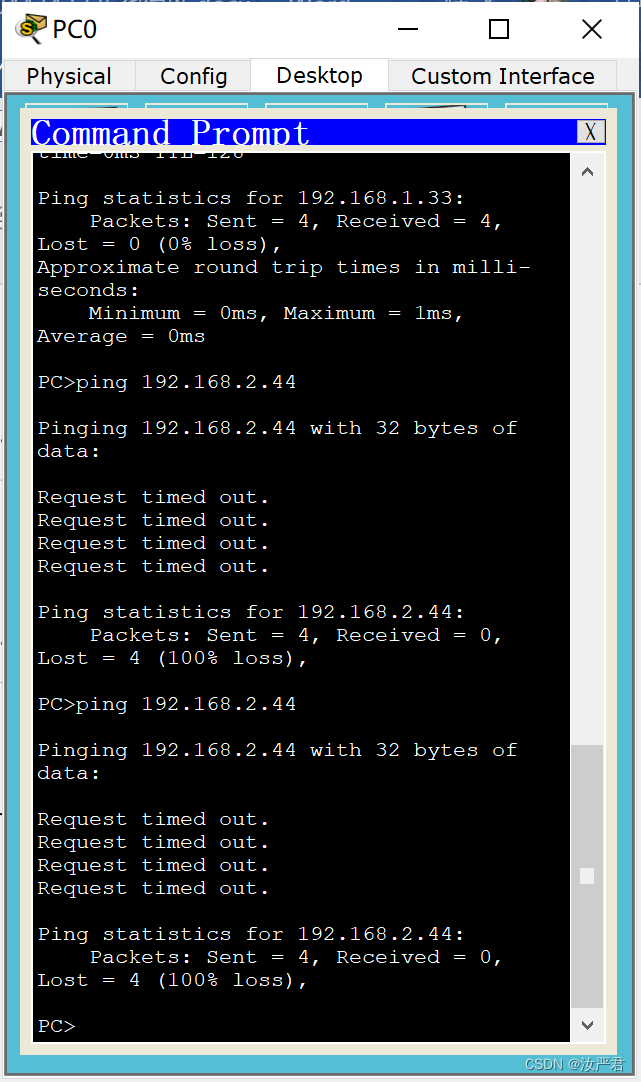

还是ping不通

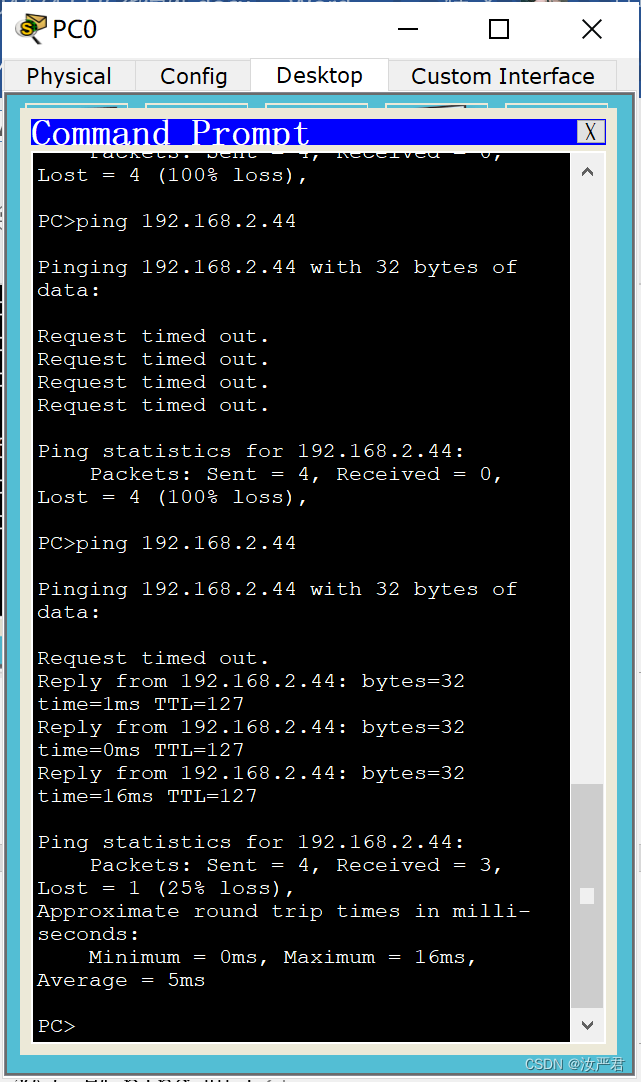

开启三层交换机路由功能，然后就ping通了
