DMA基本原理及其实验代码编写

• 参考资料

《STM32F4开发指南-库函数版本》-第28章 DMA实验

《STM32F4中文参考手册》-第9章 DMA控制器

---------------------------------------------------------------------------------------------------------------------------------

• 知识点

1、什么是DMA?

• DMA 全称Direct Memory Access，即直接存储器访问。
• DMA传输，将数据从一个地址空间复制到另一个地址空间。
• 当DMA进行初始化以后，完成了配置，传输数据不需要经过CPU了，可以直接将数据从一个地址传输到另一个地址，通过DMA通道。
• 硬件为RAM和IO设备开辟一条直接传输数据的通道，使得CPU的效率大大提高。通过DMA传输可以为CPU减负
• 使用场景：只是单纯需要数据传输，不需要经过CPU进行数据处理的时候使用DMA通道传输

2、STM32F4最多有2个DMA控制器，2个DMA控制器总共有16个数据流（每个控制器8个）。

     每个DMA控制器都用于管理一个或者多个外设的存储器访问请求。

     每个数据流总共可以有多达8个通道（或请求），每个通道都有一个仲裁器，用于处理DMA请求间的优先级。

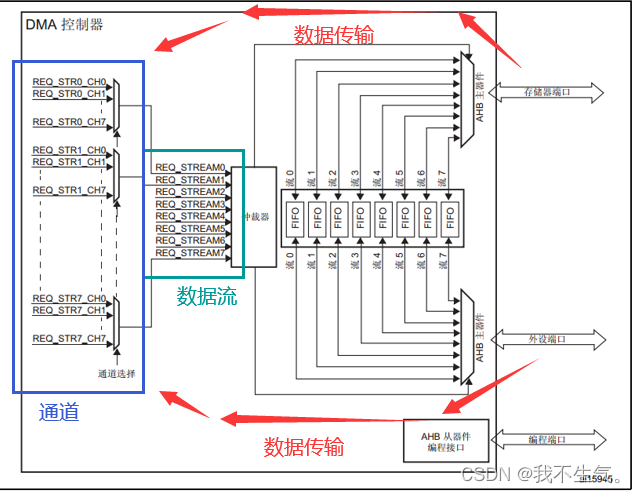

3、DMA的框图

*以一个DMA通道为例

*有8个数据流，每个数据流上只能有一个通道通过。DMA传输数据：源→目标；目标→源

（存储器和外设之间的数据传输）

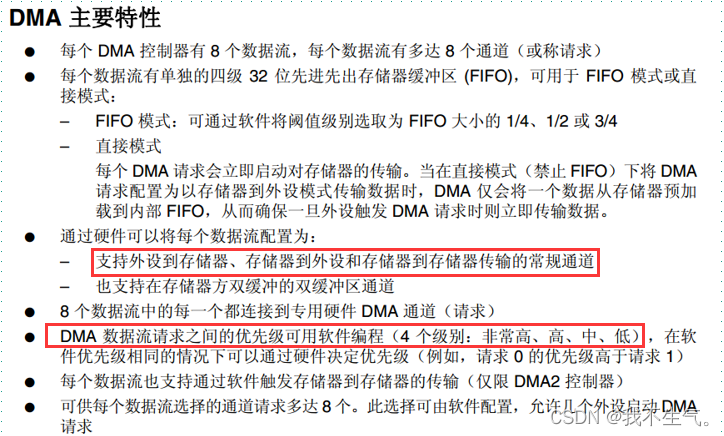

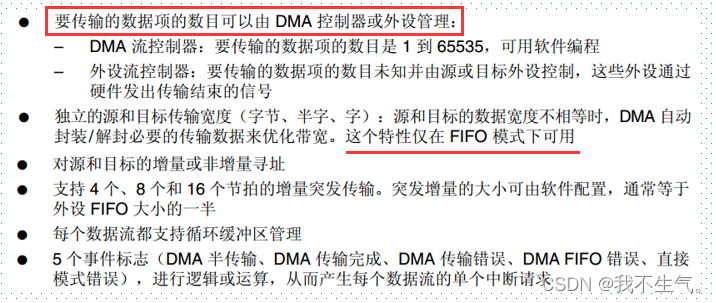

4、DMA的特性

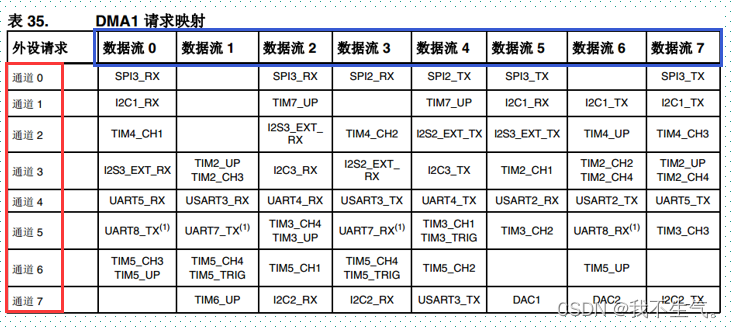

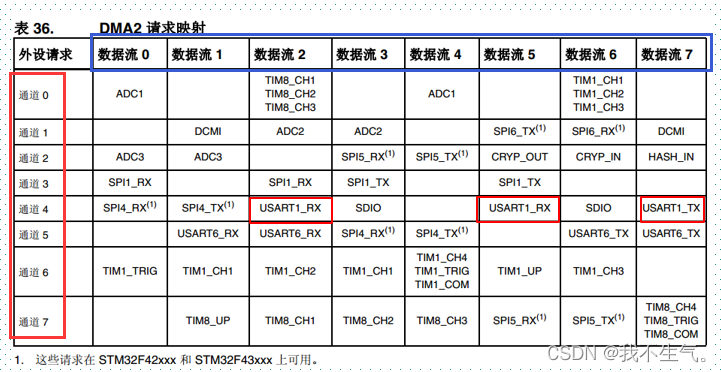

5、DMA通道选择

寄存器：DMA_SxCR

位数：3位

一个外设不单单只可以用于一个数据流和通道之间

6、DMA事务——数据传输的源和目标的地址设置

寄存器：DMA_SxCR
