PCB走线注意事项

已于 2023-10-12 20:22:39 修改
阅读量795 收藏 11
点赞数 1
文章标签： 嵌入式硬件 笔记
于 2023-10-12 20:01:34 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_56073998/article/details/133798159
版权

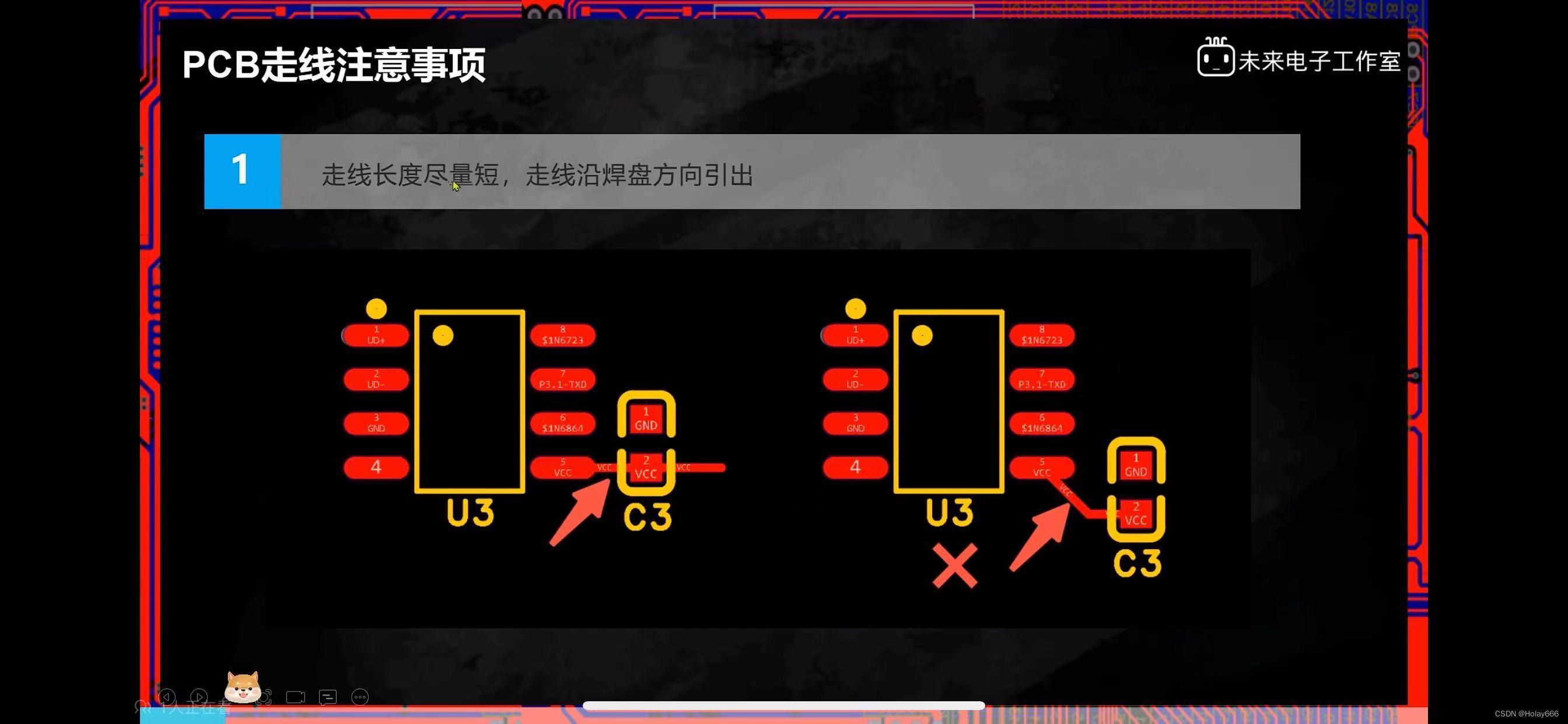

1.走线长度尽量短，走线沿焊盘方向引出

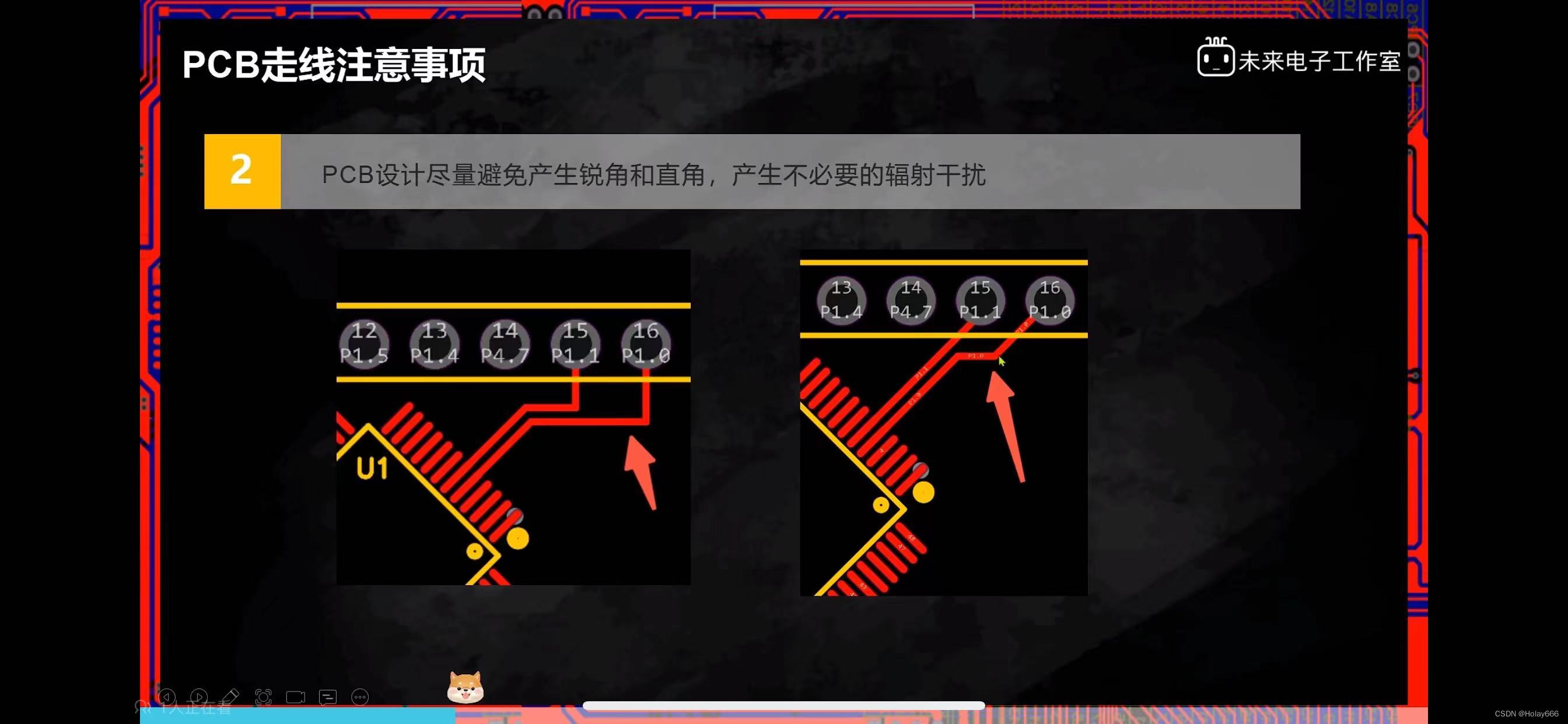

2.PCB设计尽量避免产生锐角和直角，产生不必要的辐射干扰

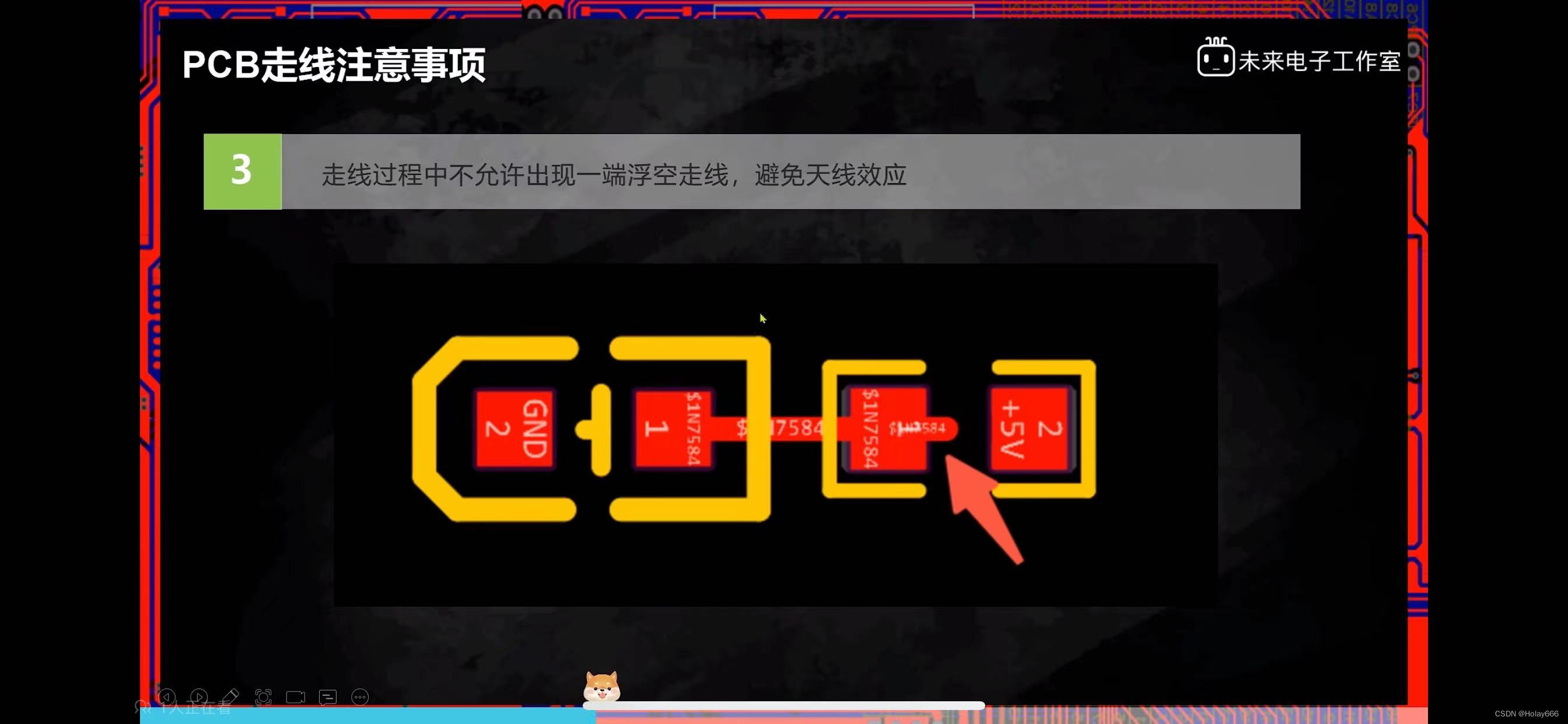

3.走线过程中不允许出现一端浮空走线，避免天线效应

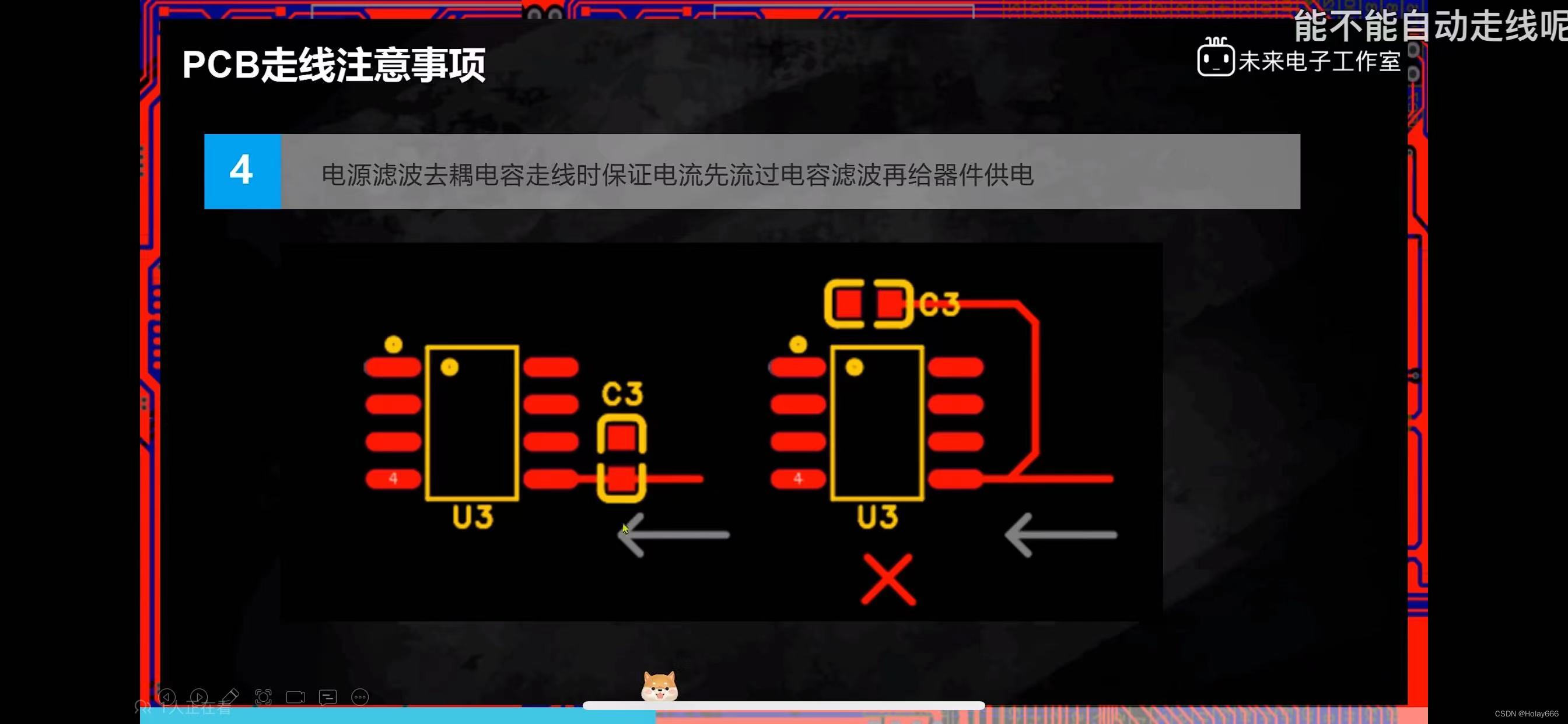

4.电源滤波去耦电容走线时保证电流先流过电容滤波再给器件供电

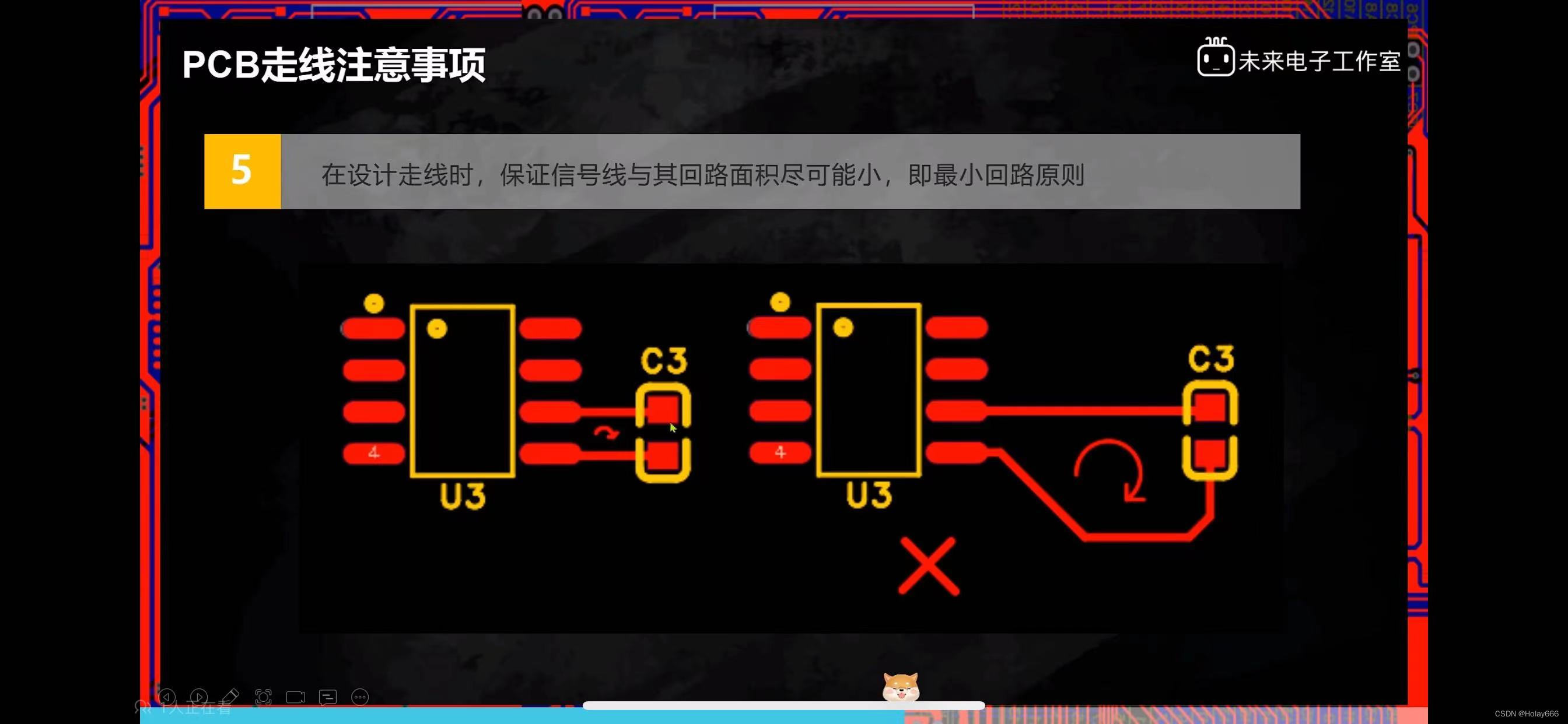

5.在设计走线时，保证信号线与其回路面积尽可能小，即最小回路原则

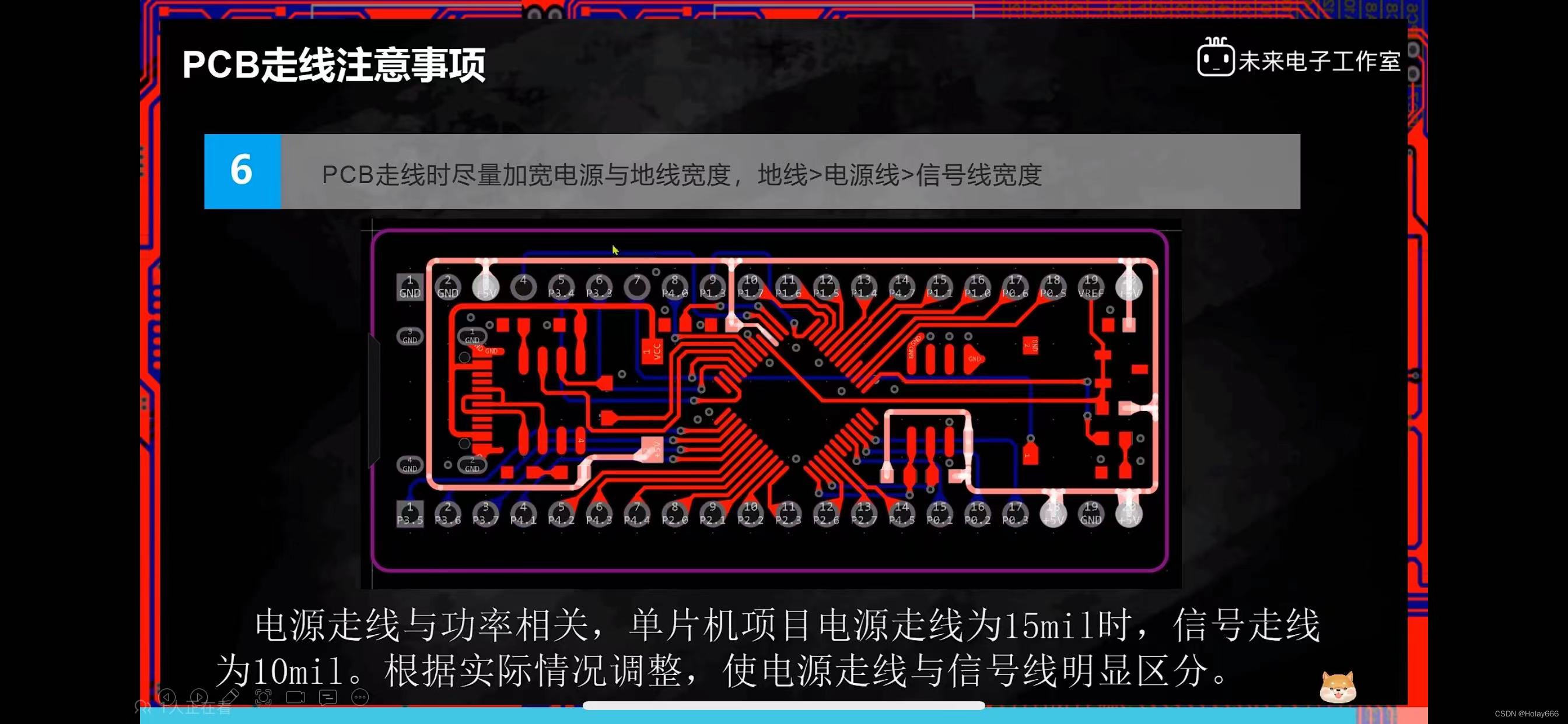

6.PCB走线时尽量加宽电源与地线宽度，地线>电源线>信号线宽度

在走线时，先画电源和重要的信号线。地线采用全局敷铜。
电源走线与功率相关，单片机项目电源走线为15mil时，信号走线为10mil。根据实际情况调整，使电源走线与信号线明显区分。（信号线不超过电源走线）10mil承受1A电流，30mil承受2A电流。

7.参考视频

STC32核心板PCB设计第五步：PCB走线（上）-注意事项_哔哩哔哩_bilibili

PCB 走线注意事项
