PLC-02-认识常开常闭线圈

本文详细介绍了PLC编程中的快捷栏使用、常开和常闭触点概念,以及如何设置线圈和赋值。通过步骤说明了如何在程序段中操作,包括添加变量、编译和下载到设备的过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

一、快捷栏

二、常开触点

举个例子:

三、线圈



一、快捷栏

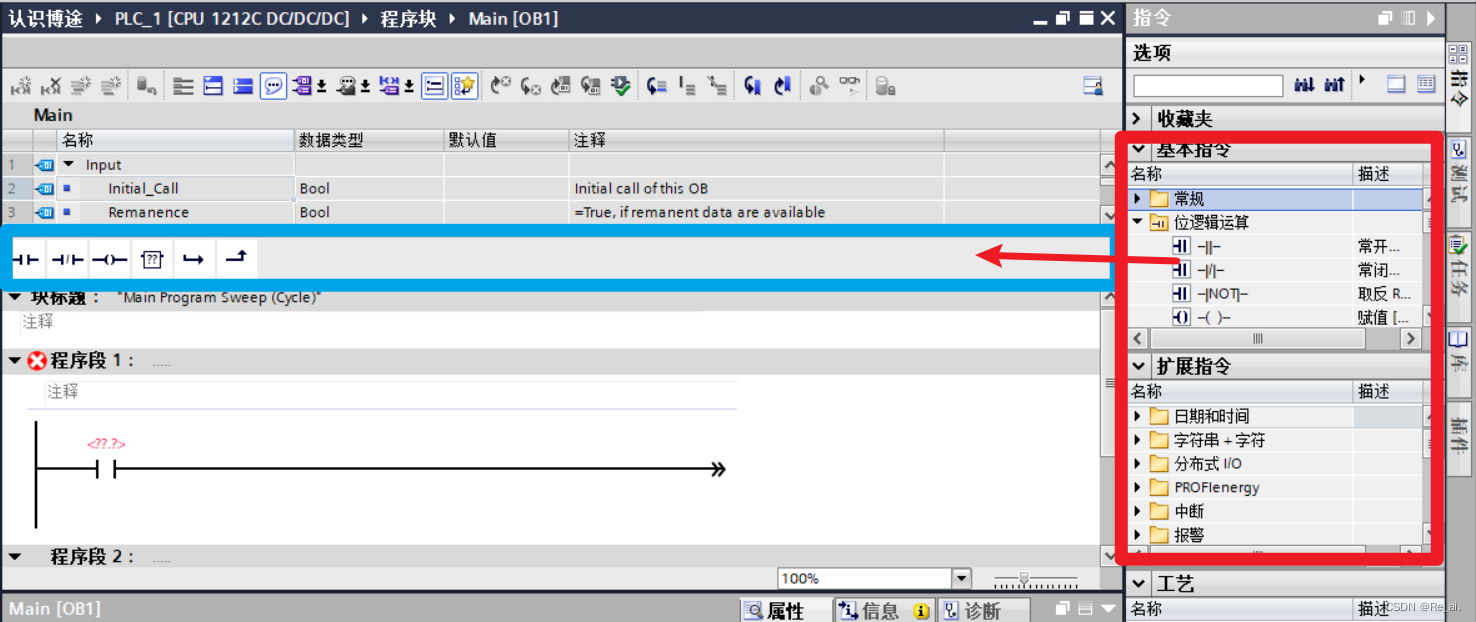

 蓝色框为快键拦,可以把常用的指令拖进来,便于快速添加

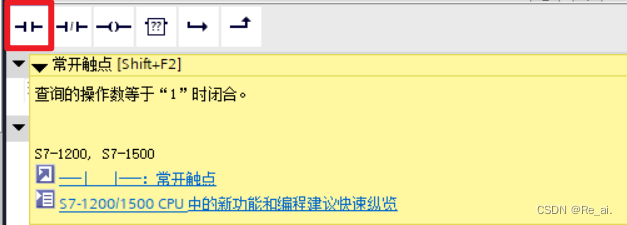

二、常开触点和常闭触点

可以比作一个开关,只有当你的手一直按着的时候才会通电,一旦你的手移开就会断开

(常闭触点在后面)

举个例子

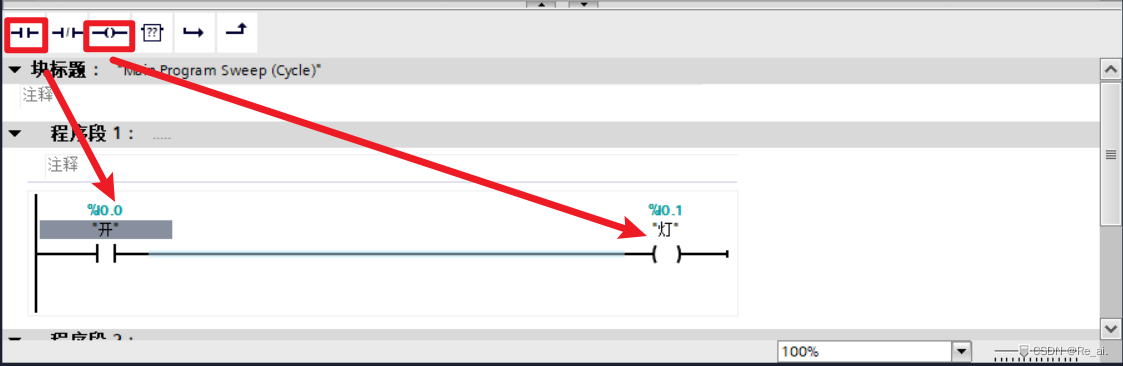

1.(将常开触点和赋值(后面讲)拖到程序段上)

~

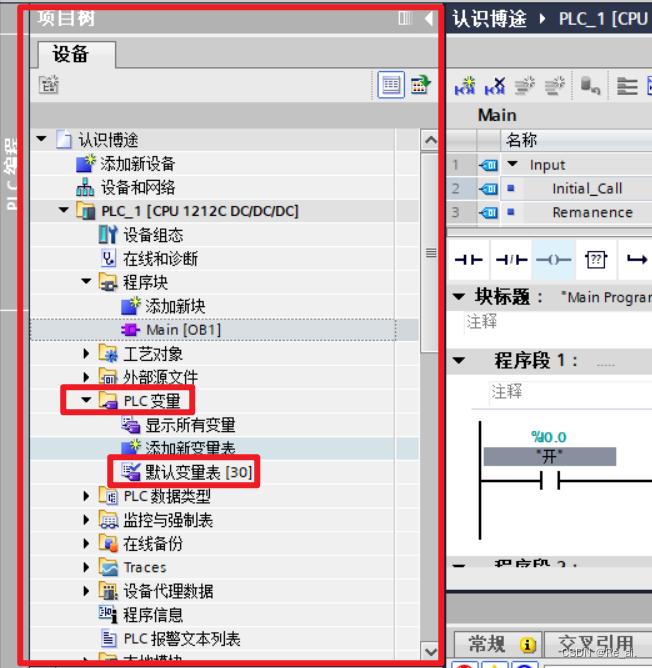

2.(在右侧项目树中,点击PLC变量,双击默认变量表)

~

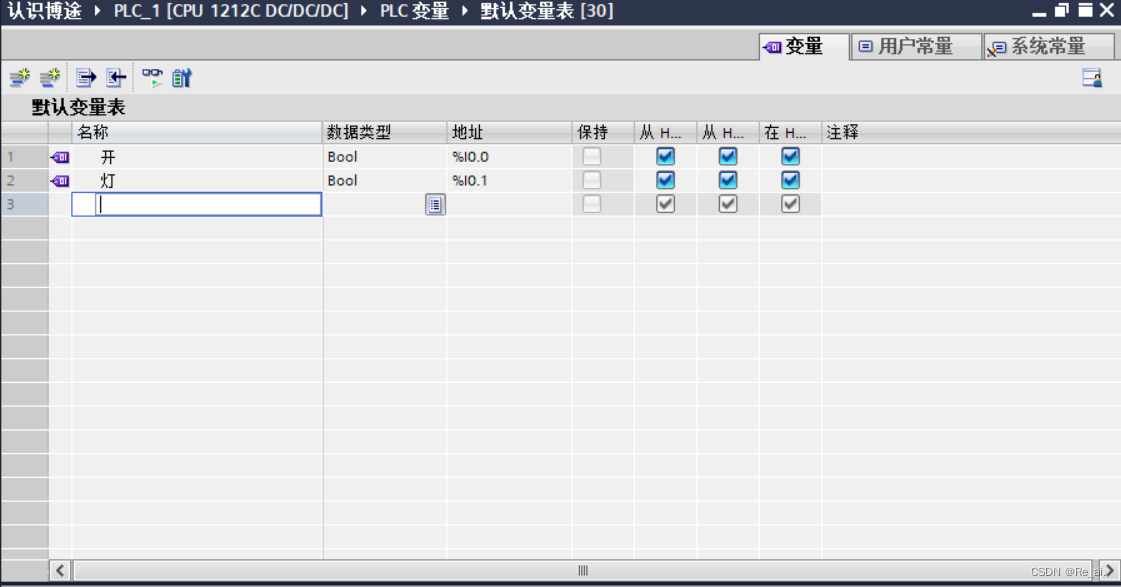

3.(右侧出现默认变量表的界面,添加两个变量 开和灯,注意这里要把地址中的I改为M!!)

~

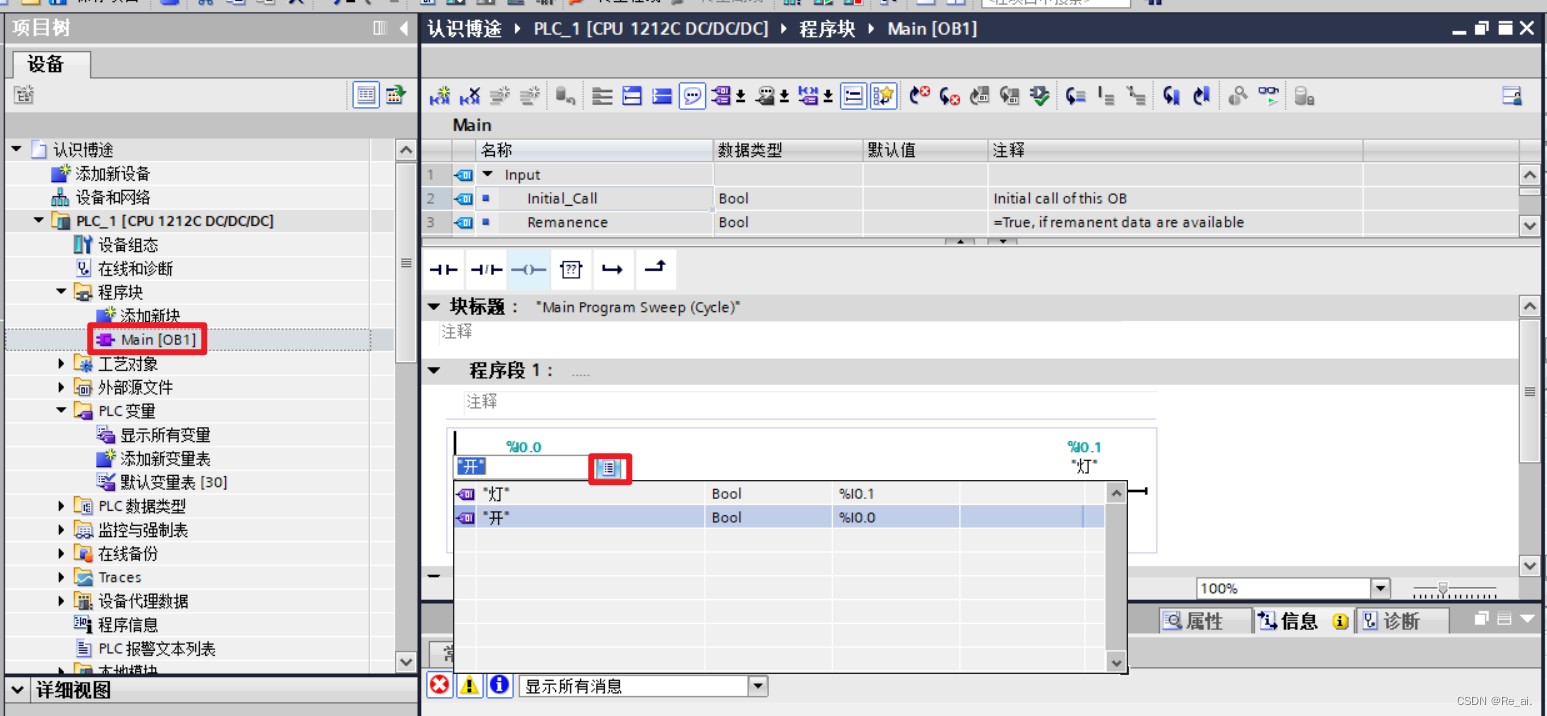

4.(回到程序段,点击右侧的小按钮,选择好刚刚添加的两个变量)

~

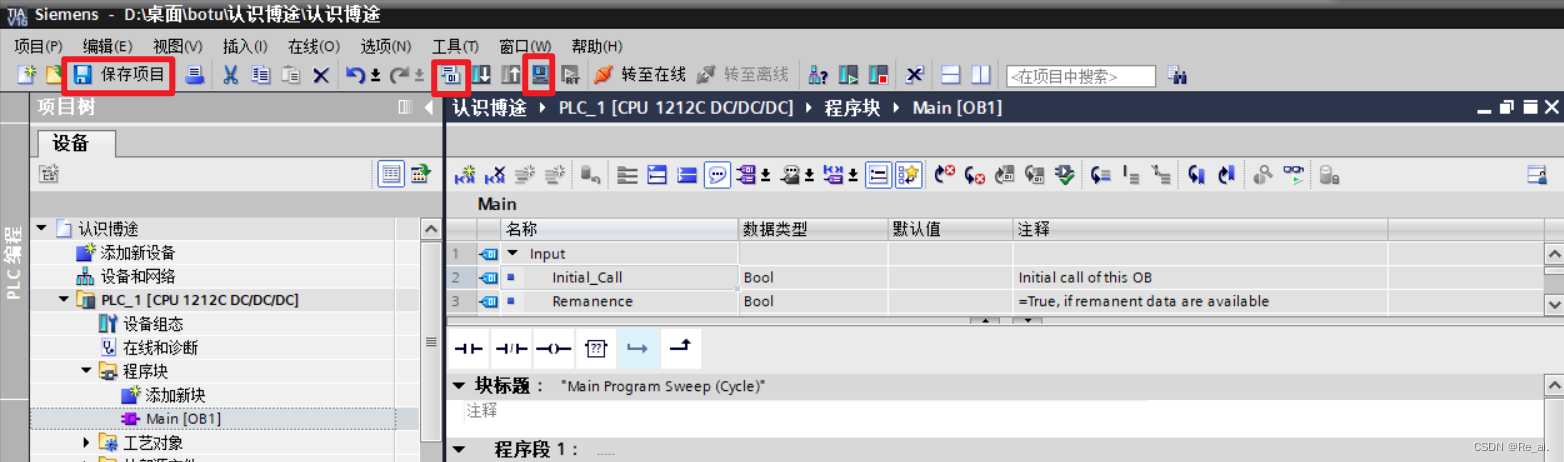

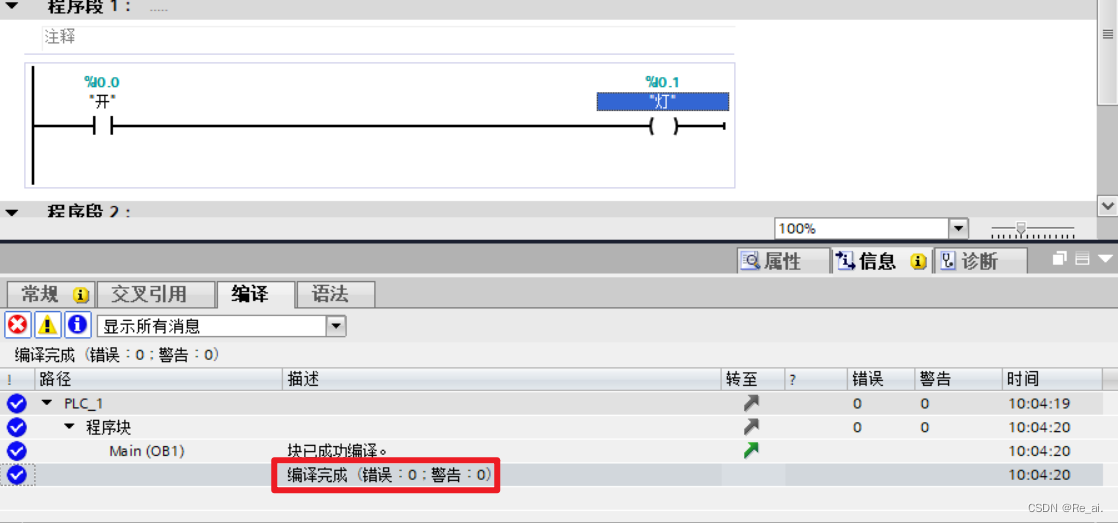

5. (先点击保存,再编译)

~

6.(确认编译无误后,点击仿真)

~

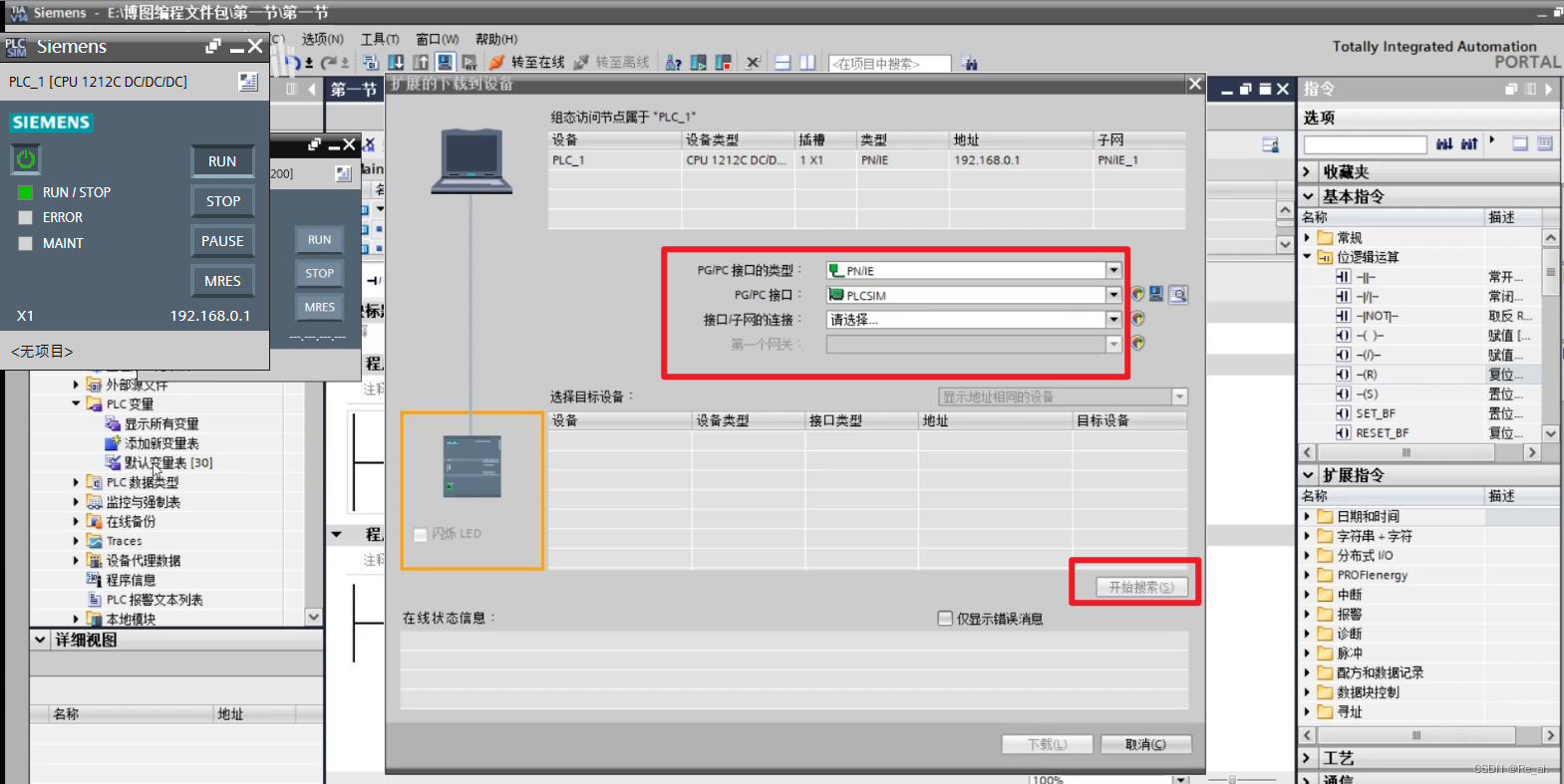

7.如果这个地方是灰色的没办法修改的,直接点击开始搜索

~

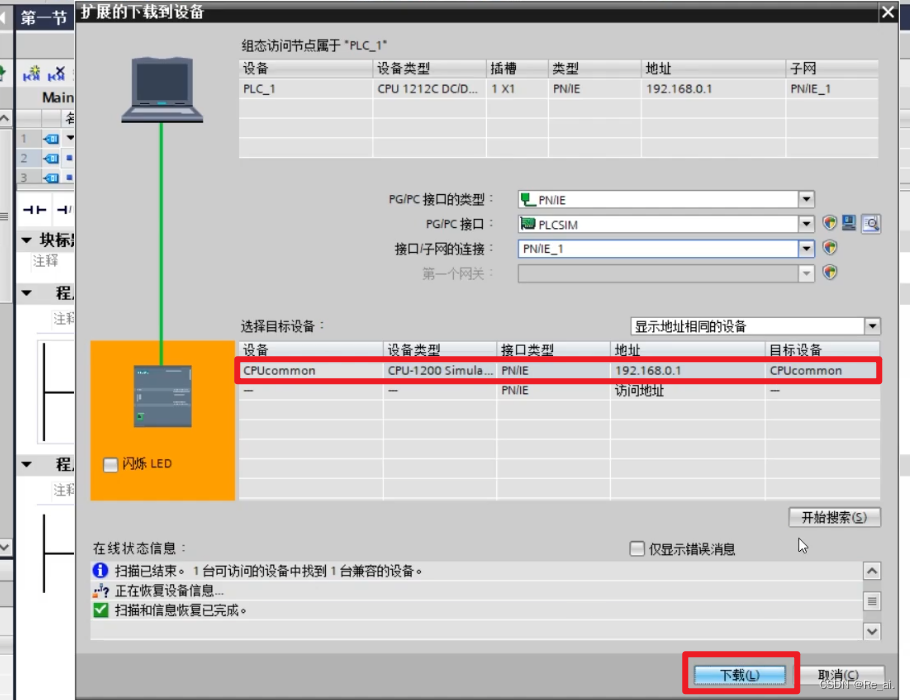

8.点击这个搜索到的设备,再点击下载

~

 中间有些步骤我就省去了

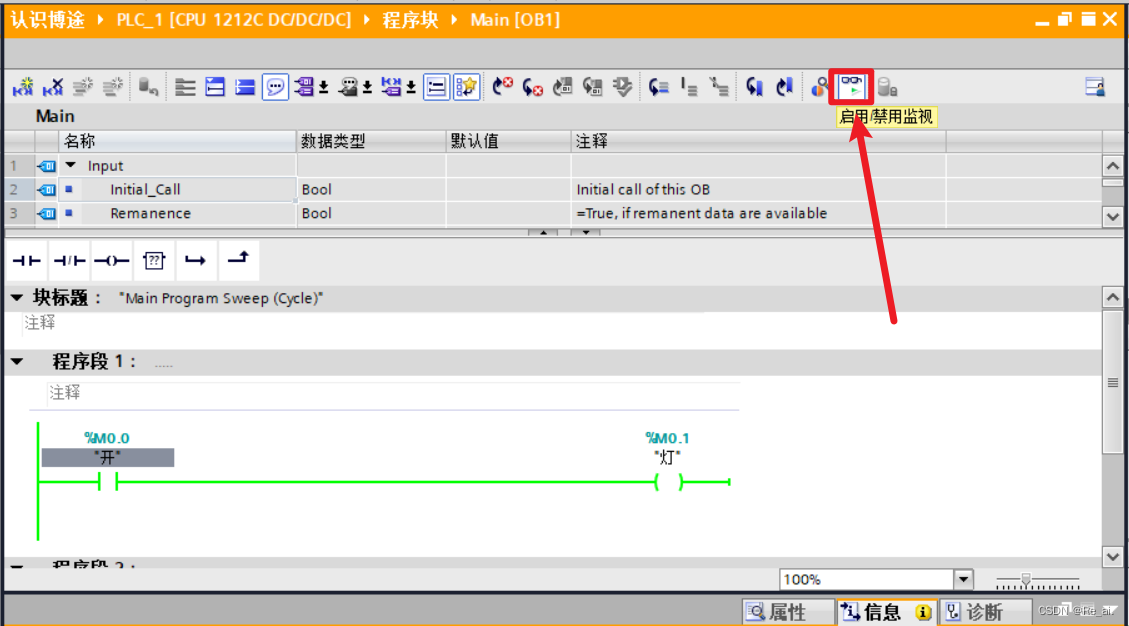

9. 点击装载,再点击这个眼镜,打开监视模式

~

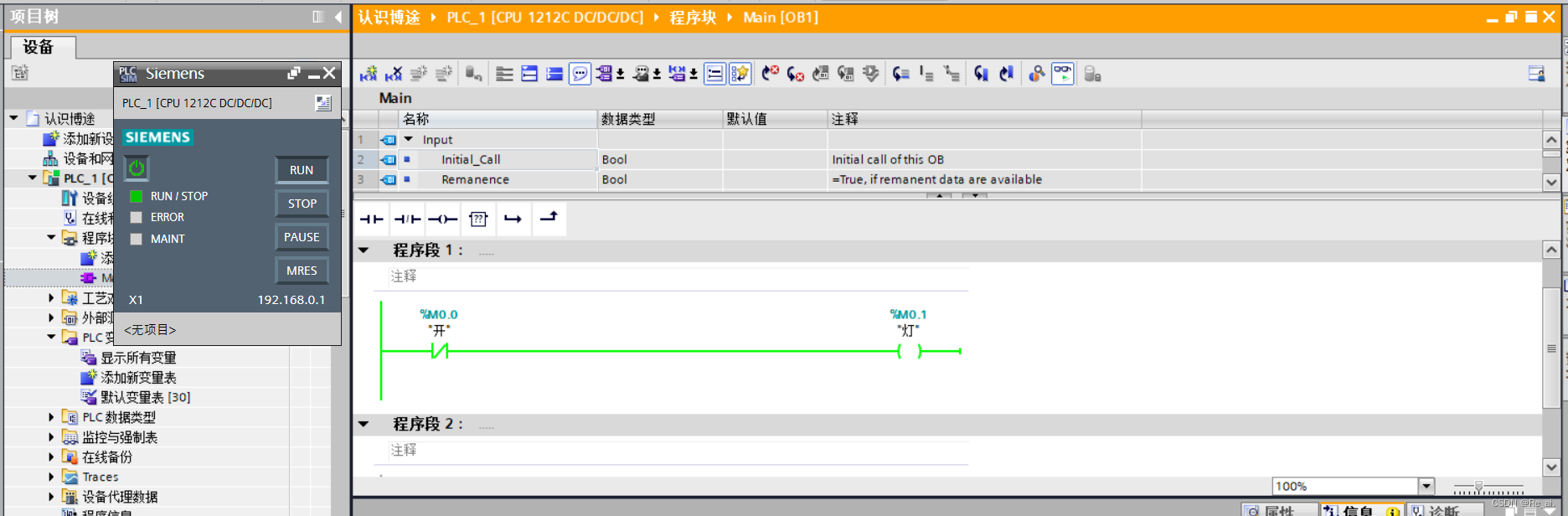

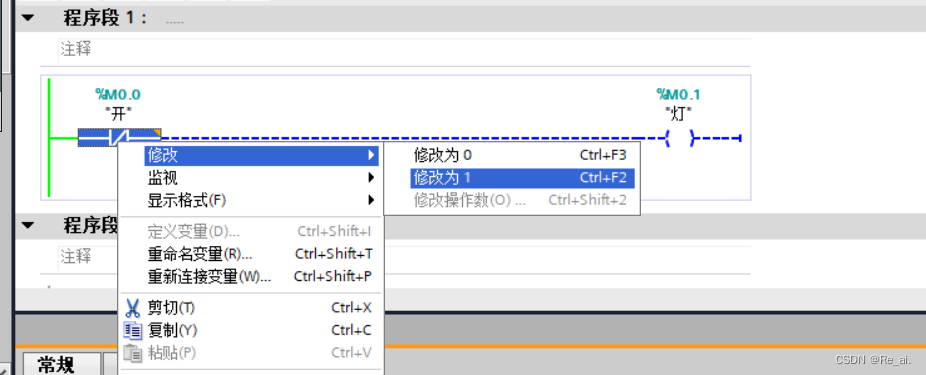

10.右击”开“,修改为1,记得要点击右侧小窗口的RUN,这样程序段就变绿了

(没有变绿的,检查一下前面添加默认变量有没有改地址中的I,有没有点击RUN)

 ~

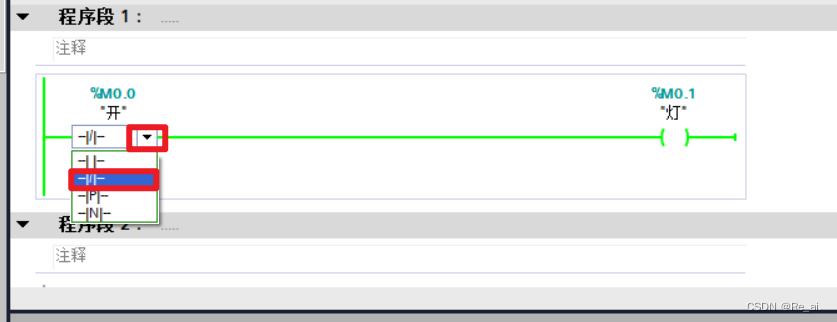

11. 我们可以进行修改,双击程序段上的常开触点,点击下拉按钮,选择常闭触点

~

12.点击保存,编译(只要改了东西就得重新编译),下载到设备,RUN,这样就变成了常闭触点控制灯

~

13.  也可以右击,修改为1,这样灯就不会被点亮,与常开触点是相反的

~


三、线圈

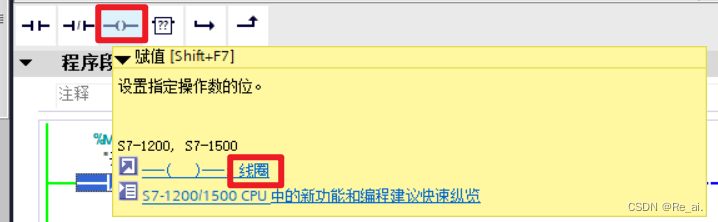

认识一下赋值,一般叫线圈

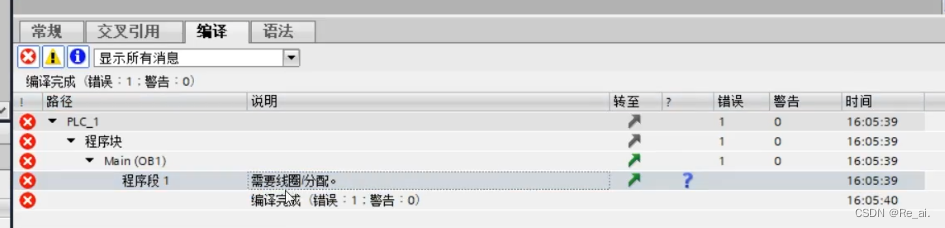

程序结束都会有,否则就会没有输出,编译就会报错

### 关于PLC常开触点的梯形图表示方法 在可编程逻辑控制器(PLC)编程中,常开触点是构建梯形图逻辑的基础组件。这些触点用于表达输入信号的状态以及如何触发输出动作。 #### 常开触点(NO) 常开触点是指当条件未满足时处于断开状态,在特定条件下接通形成电路的部分。这类触点通用来检测按钮按下或其他开关激活的情况。如果关联的位为ON,则该触点导通;反之则保持断开[^2]。 ```plaintext |----[ ]----| NO ``` 此图形符号代表了一个常开端子,在实际应用中可以理解成只有在其对应的布尔变量被置位(true)的时候才会使电流通过这条路径继续向下流动。 #### 触点(NC) 相反地,触点默认情况下总是连接在一起直到某个事件发生使其分离切断电流通路为止。这适用于监控门关与否等场景——只要门一打开就会打破原有的连续性从而阻止后续指令执行。 ```plaintext |----[\]/----| NC ``` 上述图标描绘的就是一个态下合而在指定情形下会分开的节点。一旦所依附的数据对象变为活动态(off),它就不再允许电力沿此线路传递给下一个元件。 为了更好地理解和掌握这两种基本类型的运用方式,下面给出一段简单的例子来展示它们是如何组合起来实现具体功能需求的: 假设存在这样一个应用场景:有一个启动按钮SB1作为系统的开启手段,同时配备有停止按键SB2负责终止操作流程。此时就可以利用到前面提到的知识设计出如下所示的一段简易程序片段[^1]: ```ladderlogic |--+( )--+-( )-|-(Y0)-| | SB1 | Y0 | |--+---+----|------| ( ) SB2(NC) ``` 在这个实例里,`SB1`是一个典型的常开型接触器,而`SB2`则是采用形式呈现出来的急停装置。每当用户按压前者即能促使内部继电器线圈得电进而带动外部负载运作;然而倘若触动后者的话便会立刻解除这种效应并恢复初始静默状况。
