用线圈Q输出来控制复位定时器是最好的,可以循环使用,如果使用中间继电器进行复位可能程序只能执行一遍。

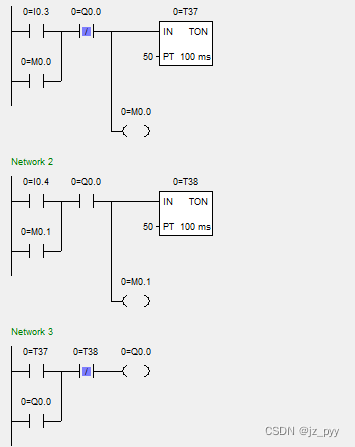

定时后开和定时后关可以分别用Q线圈的常闭和常开触点控制。如图,按下开关5s后灯亮,按下开关5s后灯灭,并实现了程序的循环进行。开,线圈闭合,定时器1复位,定时器2置位但仍有常开开关限制,不会计时。关,线圈断开,定时器2复位,同时定时器1置位但仍有常开开关限制,不会计时。
