PLC-07-加计数CTU

一、加计数

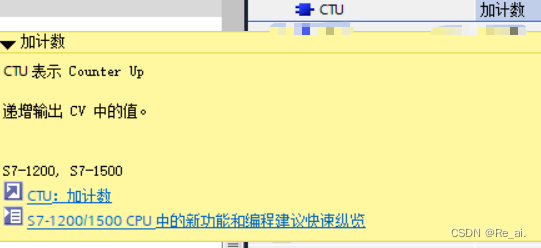

 简介：

            R：用来清零次数的东西（后面会讲到怎么用的）

            PV：预设值，即当加计数的值超过我们设置的PV值，就导通

            CV：用来储存加计数值

计数的原理就是每当通路由低电平0变为高电平1就会记一次数（看下面的示例吧）

示例：

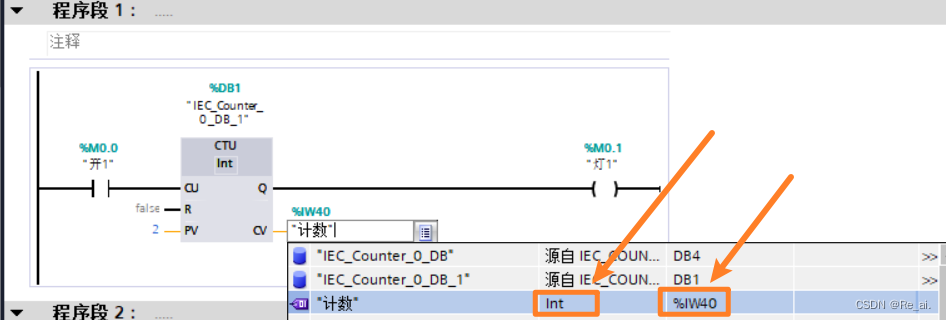

按上图设置好，要在默认变量表里先添加好储存加计数值的变量，我将其命名为“计数”，数据类型为int（整数），地址为IW40（直接输入IW40，按下回车键就可以了，注意40是可以改的哦，比你设置的PV值大就行）

 这里，我将PV设置为2，即当加计数即“计数”的值等于或超过2时，通路打通，灯1就会亮

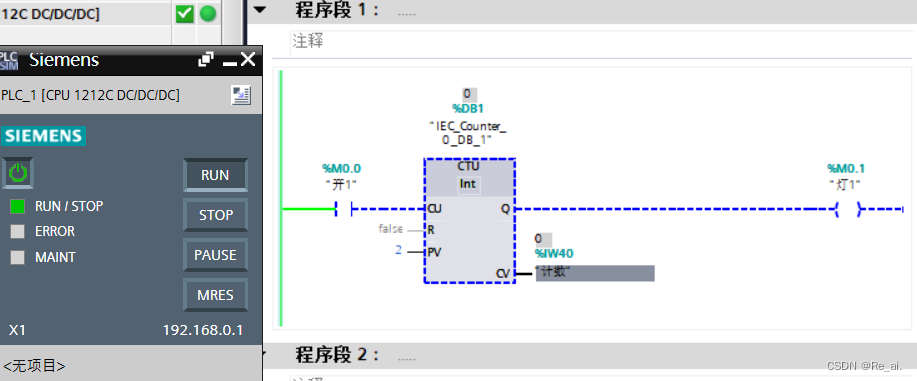

1.开始：

 操作：将常开触点修改为1（这时电路由低电平0变为了高电平1），加计数值变为1-将常开触点修改为0，再修改成1，加计数值变为2，灯1变量，如下图：

2. R的作用：

先添加一个分支（怎么添加在上一节已经讲了），加上常开触点，并赋予变量”开2“（记得自己在默认变量表添加，数据类型和地址和开1差不多，就是自己把地址中的数字改一下，不废话了）

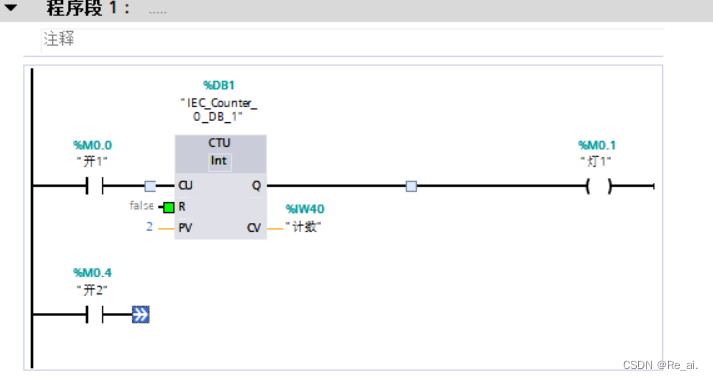

 鼠标左键按住新分支的末端箭头，拖到R附近，出现小绿块，松手即可，程序段，如下图;

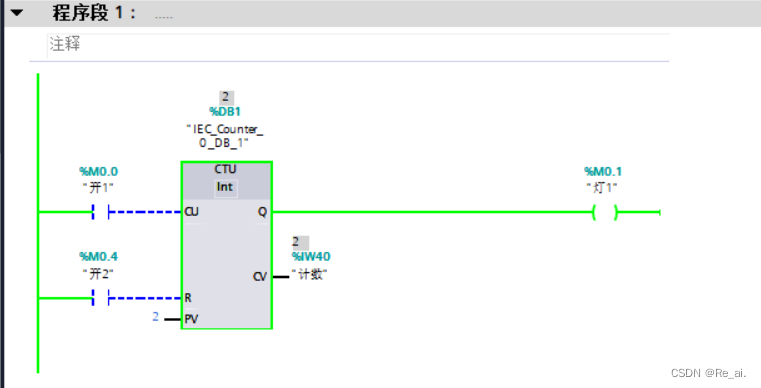

保存，编译，下载，就变成了下面这个样子：

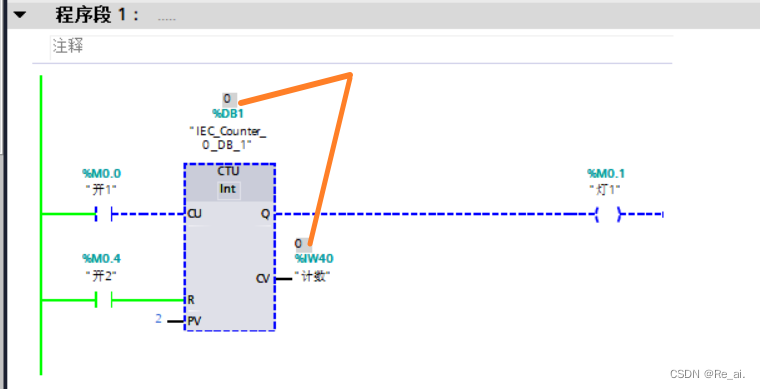

接下来，我们将“开2”修改为1，就变成了下面这个样子：

结果：灯1灭了，并且加计数清0

随后，我们不改动“开2”的值，让它继续保持1，我们进行开始的操作，不断去修改“开1”，但是加计数的值并没有像我们前面操作的那样累加，而是纹丝不动，继续保持为0；

当我们把“开2”的值修改为0后，再执行开始的操作，发现又和前面一样，加计数可以正常累加计数

>>>结论：R的作用就是;清0加计数的值，并且在常开触点“开2”保持为高电平1时，去操作“开1”，加计数依旧会保持0
