YOLOV5 模型和代码修改——针对小目标识别

2021.8.24

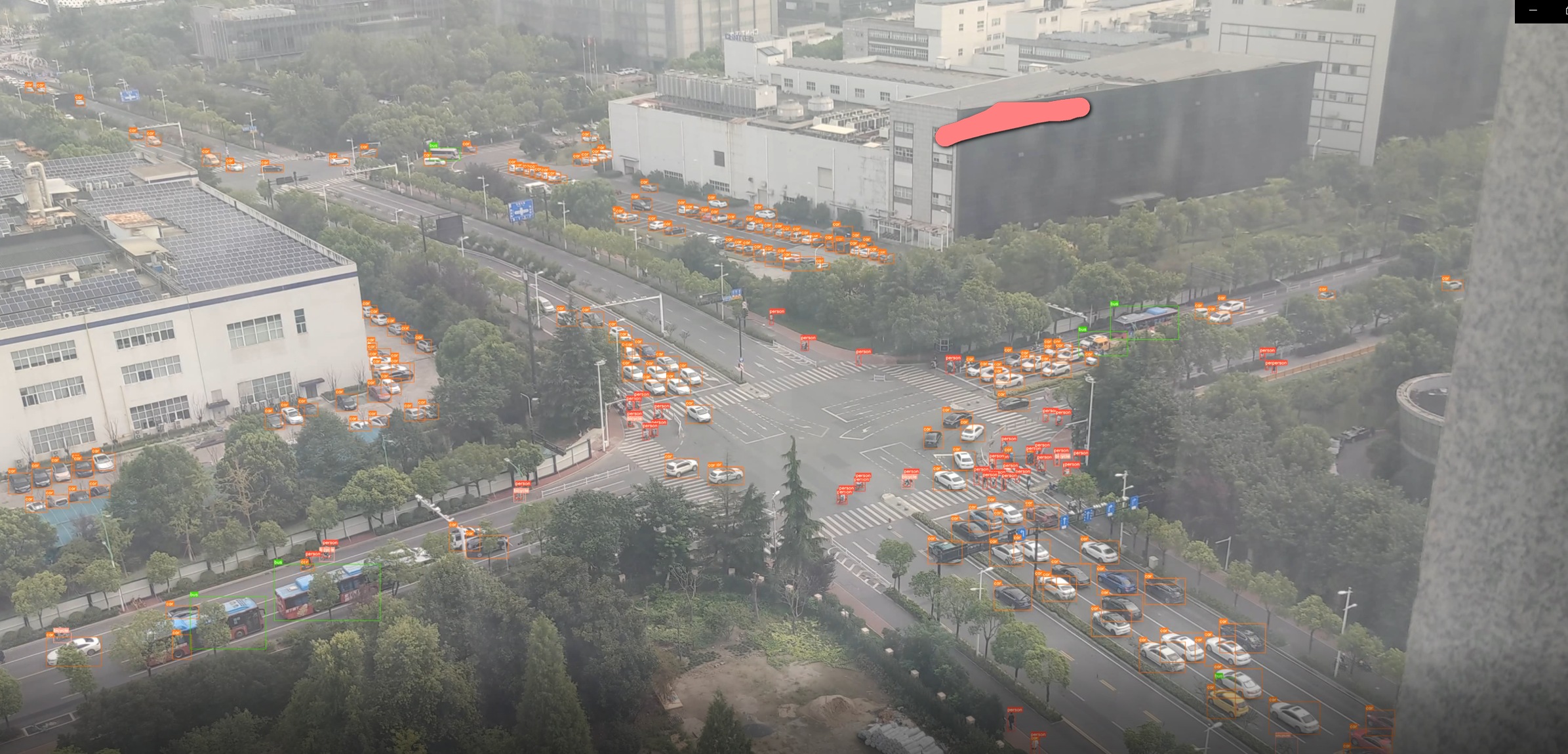

效果还是可以的，公司楼下：

一、简述

针对YOLOV5小目标识别部分做了算法改进：
1.修改了MODEL，增加了小目标检测层
2.修改了detect.py，增加了分割检测模块，以时间换准确度。

代码已上传到GITHUB：
https://github.com/Hongyu-Yue/yoloV5_modify_smalltarget

思路主要参考引用了两个文章，如下：
修改检测层
http://www.qishunwang.net/news_show_12005.aspx
修改detect.py
https://zhuanlan.zhihu.com/p/172121380

二、MODEL修改

主要修改了检测层和检测框

# parameters
nc: 1  # number of classes
depth_multiple: 1.0  # model depth multiple
width_multiple: 1.0  # layer channel multiple

# anchors
anchors:
  - [5,6, 8,14, 15,11]  #4
  - [10,13, 16,30, 33,23]  # P3/8
  - [30,61, 62,45, 59,119]  # P4/16
  - [116,90, 156,198, 373,326]  # P5/32

# YOLOv5 backbone
backbone:
  # [from, number, module, args]
  [[-1, 1, Focus, [64, 3]],  # 0-P1/2
   [-1, 1, Conv, [128, 3, 2]],  # 1-P2/4
   [-1, 3, BottleneckCSP, [128]],   #160*160
   [-1, 1, Conv, [256, 3, 2]],  # 3-P3/8
   [-1, 9, BottleneckCSP, [256]],  #80*80
   [-1, 1, Conv, [512, 3, 2]],  # 5-P4/16
   [-1, 9, BottleneckCSP, [512]], #40*40
   [-1, 1, Conv, [1024, 3, 2]],  # 7-P5/32
   [-1, 1, SPP, [1024, [5, 9, 13]]],
   [-1, 3, BottleneckCSP, [1024, False]],  # 9   20*20
  ]

# YOLOv5 head
head:
  [[-1, 1, Conv, [512, 1, 1]],  #20*20
   [-1, 1, nn.Upsample, [None, 2, 'nearest']], #40*40
   [[-1, 6], 1, Concat, [1]],  # cat backbone P4  40*40
   [-1, 3, BottleneckCSP, [512, False]],  # 13     40*40

   [-1, 1, Conv, [512, 1, 1]], #40*40
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 4], 1, Concat, [1]],  # cat backbone P3   80*80
   [-1, 3, BottleneckCSP, [512, False]],  # 17 (P3/8-small)  80*80

   [-1, 1, Conv, [256, 1, 1]], #18  80*80
   [-1, 1, nn.Upsample, [None, 2, 'nearest']], #19  160*160
   [[-1, 2], 1, Concat, [1]], #20 cat backbone p2  160*160
   [-1, 3, BottleneckCSP, [256, False]], #21 160*160

   [-1, 1, Conv, [256, 3, 2]],  #22   80*80
   [[-1, 18], 1, Concat, [1]], #23 80*80
   [-1, 3, BottleneckCSP, [256, False]], #24 80*80

   [-1, 1, Conv, [256, 3, 2]], #25  40*40
   [[-1, 14], 1, Concat, [1]],  # 26  cat head P4  40*40
   [-1, 3, BottleneckCSP, [512, False]],  # 27 (P4/16-medium) 40*40

   [-1, 1, Conv, [512, 3, 2]],  #28  20*20
   [[-1, 10], 1, Concat, [1]],  #29 cat head P5  #20*20
   [-1, 3, BottleneckCSP, [1024, False]],  # 30 (P5/32-large)  20*20

   [[21, 24, 27, 30], 1, Detect, [nc, anchors]],  # Detect(p2, P3, P4, P5)
  ]

增加了一个检测框，这个感觉意义不大，YOLO本身也有自适应框。

主要是参考上面网页中的方式，为小目标检测专门的增加了几个特征提取层：
在第17层后，继续对特征图进行上采样等处理，使得特征图继续扩大，同时在第20层时，将获取到的大小为160X160的特征图与骨干网络中第2层特征图进行concat融合，以此获取更大的特征图进行小目标检测。

原文提到在增加检测层后，带来的问题就是计算量增加，导致推理检测速度降低。不过对于小目标，确实有很好的改善。
不过实测来看对计算量增加的比较有限，效果有些许改善，还算值得。

三、代码修改

主要针对了detect.py做了修改，增加了图像切割层。
主要思路就是在目标分辨率太大的情况下，将目标图像分解为数个图像送入YOLOV5网络中做检测，再回收所有图像，计算坐标的相对值，集体来一次NMS。
引用作者原文如下：

小目标检测效果不好主要原因为小目标尺寸问题。
以网络的输入608608为例，yolov5中下采样使用了5次，因此最后的特征图大小是1919，3838，7676。
三个特征图中，最大的7676负责检测小目标，而对应到608608上，每格特征图的感受野是608/76=8*8大小。
即如果原始图像中目标的宽或高小于8像素，网络很难学习到目标的特征信息。
另外很多图像分辨率很大，如果简单的进行下采样，下采样的倍数太大，容易丢失数据信息。但是倍数太小，网络前向传播需要在内存中保存大量的特征图，极大耗尽GPU资源,很容易发生显存爆炸，无法正常的训练及推理。
这种情况可以使用分割的方式，将大图先分割成小图，再对每个小图检测，可以看出中间区域很多的汽车都被检测出来：

不过这样方式有优点也有缺点： 优点：准确性 分割后的小图，再输入目标检测网络中，对于最小目标像素的下限会大大降低。
比如分割成608608大小，送入输入图像大小608608的网络中，按照上面的计算方式，原始图片上，长宽大于8个像素的小目标都可以学习到特征。
缺点：增加计算量 比如原本19201080的图像，如果使用直接大图检测的方式，一次即可检测完。
但采用分割的方式，切分成4张912608大小的图像，再进行N次检测，会大大增加检测时间。

分割并分别检测的代码功能块如下所示，
全部代码见github：

mulpicplus = "3"     #1 for normal,2 for 4pic plus,3 for 9pic plus and so on
        assert(int(mulpicplus)>=1)
        if mulpicplus == "1":
            pred = model(img,
                          augment=augment,
                          visualize=increment_path(save_dir / Path(path).stem, mkdir=True) if visualize else False)[0]

        else:
            xsz = img.shape[2]
            ysz = img.shape[3]
            mulpicplus = int(mulpicplus)
            x_smalloccur = int(xsz / mulpicplus * 1.2)
            y_smalloccur = int(ysz / mulpicplus * 1.2)
            for i in range(mulpicplus):
                x_startpoint = int(i * (xsz / mulpicplus))
                for j in range(mulpicplus):
                    y_startpoint = int(j * (ysz / mulpicplus))
                    x_real = min(x_startpoint + x_smalloccur, xsz)
                    y_real = min(y_startpoint + y_smalloccur, ysz)
                    if (x_real - x_startpoint) % 64 != 0:
                        x_real = x_real - (x_real-x_startpoint) % 64
                    if (y_real - y_startpoint) % 64 != 0:
                        y_real = y_real - (y_real - y_startpoint) % 64
                    dicsrc = img[:, :, x_startpoint:x_real,
                                                    y_startpoint:y_real]
                    pred_temp = model(dicsrc,
                                    augment=augment,
                                    visualize=increment_path(save_dir / Path(path).stem, mkdir=True) if visualize else False)[0]
                    pred_temp[..., 0] = pred_temp[..., 0] + y_startpoint
                    pred_temp[..., 1] = pred_temp[..., 1] + x_startpoint
                    if i==0 and j == 0:
                        pred = pred_temp
                    else:
                        pred = torch.cat([pred, pred_temp], dim=1)


        # Apply NMS
        pred = non_max_suppression(pred, conf_thres, iou_thres, classes, agnostic_nms, max_det=max_det)

四、运行结果

修改前：

修改后：


效果还是非常明显的，我这个DEMO图是将原图分成了3*3个子图，送到修改后的MODEL中去做的检测，在算力足够的情况下，确实可以有效改善小目标检测的效果。

算力不够怎么办？
建议可以使用更小的YOLO网络，并且将分成33改为分成22，可以测试一下，看看效果和直接使用大网络比哪个好。
