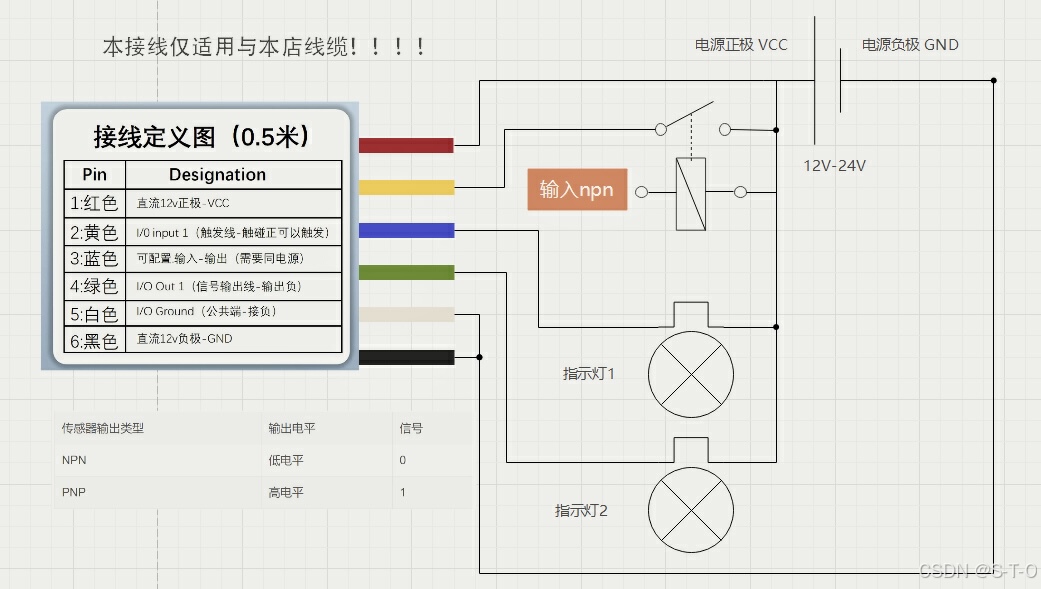

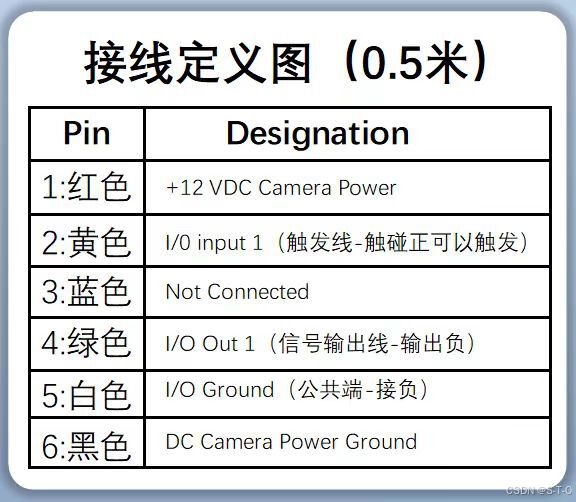

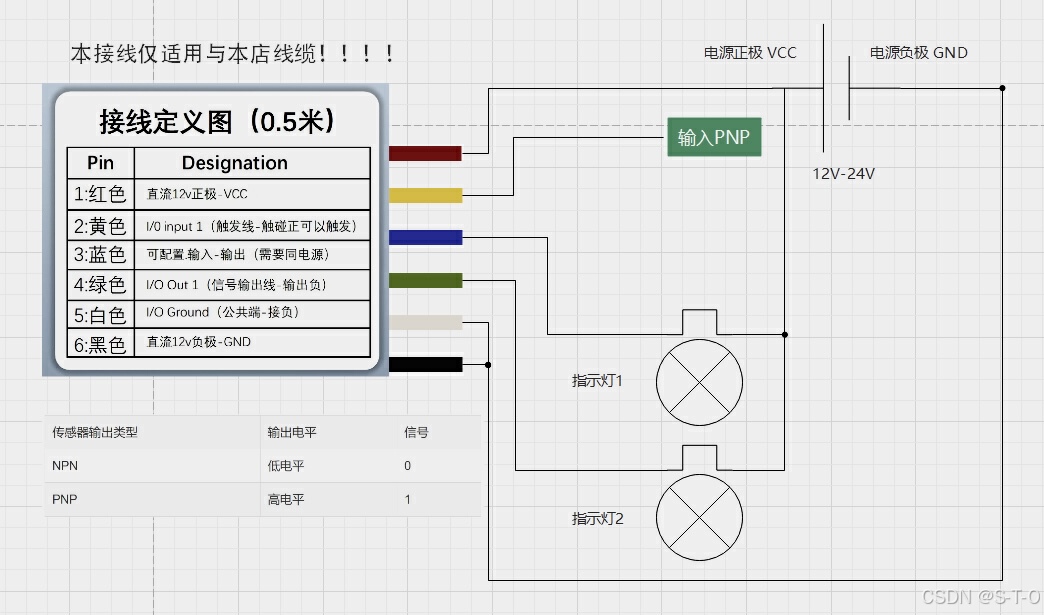

海康相机 | |
| 黄色线（线路0） | 接收高电平可触发拍照 |
| 绿色线（线路1） | 输出低电平 |
| 蓝色线（线路2） | 可配置.输入-输出（需要同电源） |
| 传感器输出类型 | 输出电平 | 信号 |
| NPN | 低电平 | 0 |
| PNP | 高电平 | 1 |
传感器 | |
| 棕色 | 电源正极 |
| 蓝色 | 电源负极 |
| 黑色 | 输出高或者低电平具体看传感器输出类型 |
大华相机 | |
| 黄色线（线路1） | 接收高电平可触发拍照 |
| 绿色线（线路0） | 输出低电平 |
| 蓝色线（线路2） | 可配置.输入-输出（需要同电源） |
| 线路2线路反向（否）输出 线路0线路反向（是）输出 | |
