【DSP】手把手新建CCS工程（点亮一个LED灯），基于TMS320F28335

目录

准备环节

新建工程

编写程序

实验现象

---

如果已经安装好ccs和c2000ware或有支持库的话可以跳过准备环节

准备环节

【DSP】安装CCS软件和支持库文件_田甲的博客-CSDN博客

新建工程

【DSP】新建工程，基于TMS320F28335_田甲的博客-CSDN博客

编写程序

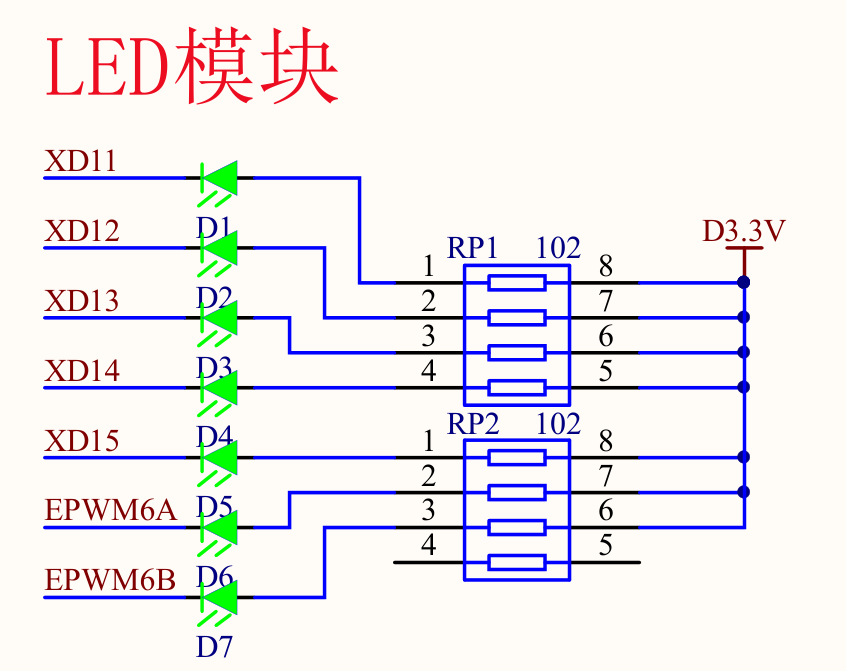

打开原理图

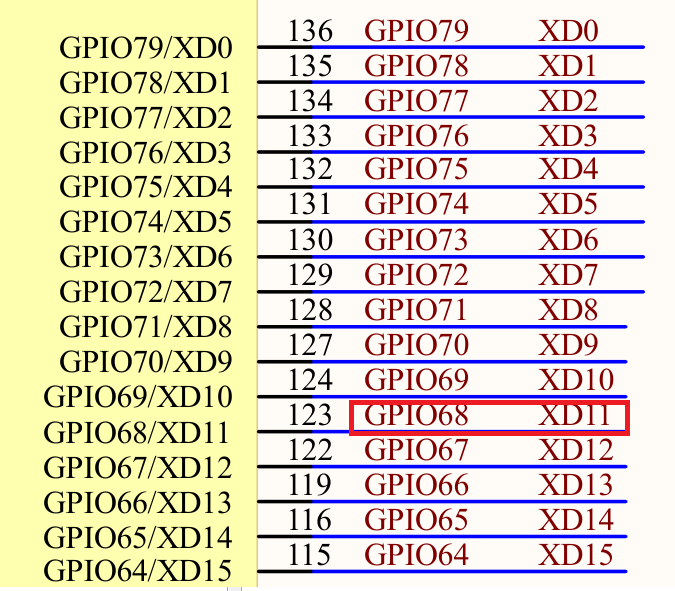

LED1灯被接到开发板的GPIO68引脚，属于GPIOC，且有外部上拉电阻。

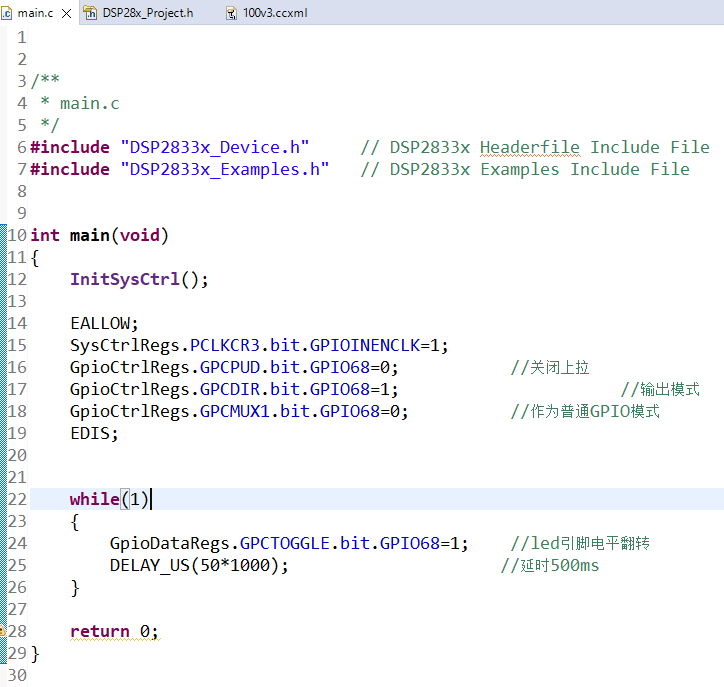

编写主函数

/**
 * main.c
 */
#include "DSP2833x_Device.h"     // DSP2833x Headerfile Include File
#include "DSP2833x_Examples.h"   // DSP2833x Examples Include File


int main(void)
{
    InitSysCtrl();

    EALLOW;
    SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK=1;
    GpioCtrlRegs.GPCPUD.bit.GPIO68=0;           //关闭上拉
    GpioCtrlRegs.GPCDIR.bit.GPIO68=1;                      //输出模式
    GpioCtrlRegs.GPCMUX1.bit.GPIO68=0;          //作为普通GPIO模式
    EDIS;


    while(1)
    {
        GpioDataRegs.GPCTOGGLE.bit.GPIO68=1;    //led引脚电平翻转
        DELAY_US(50*1000);                     //延时500ms
    }

	return 0;
}

实验现象

点击烧录，生成的目标文件会下载到dsp的ram中，此时可以看到目标板上的LED灯以50ms的延时在闪烁。
