stm32 及其最小系统的简介

单片机最小系统是指能够将单片机芯片运行所必需的最少的硬件电路集成在一起的系统。它是一种基本的单片机应用系统,通常由单片机芯片、晶体振荡器、复位电路以及少量的电气元器件组成,为单片机提供时钟信号、复位信号以及外设接口等必要功能。

stm32单片机名称介绍

Stm32是ST公司基于ARM公司的低功耗ARM Cortex-M系列处理器内核架构制造的32位微处理器

ST为意法半导体 (STMicroelectronics) 集团于1987年6月成立,是由意大利的SGS 微电子公司和法国Thomson 半导体公司合并而成。1998年5月,SGS-THOMSON Microelectronics 将公司名称改为意法半导体有限公司,意法半导体是世界最大的半导体公司之一。

M为ARM--安谋国际科技股份有限公司,由艾康电脑成立于英国剑桥,以设计ARM处理器构架闻名于世,目前经营围绕计算机行业,涉猎范围较广,技术具有性能高、成本低和能耗省的特点,产品已遍及工业控制、消费类电子产品、通信系统、网络系统。ARM自己不制造芯片,将其技术知识产权(IP)授权给世界上许多著名的半导体厂,其中包括Intel、IBM、LG半导体、NEC、SONY、飞利浦、Atmel、Broadcom、Cirrus Logic、Freescale等。

stm32单片机最小系统简介

一般来说,单片机只有一个芯片无法工作,通常需要为其连接最基本的电路,那这些最基本的电路称为该单片机的最小系统电路。

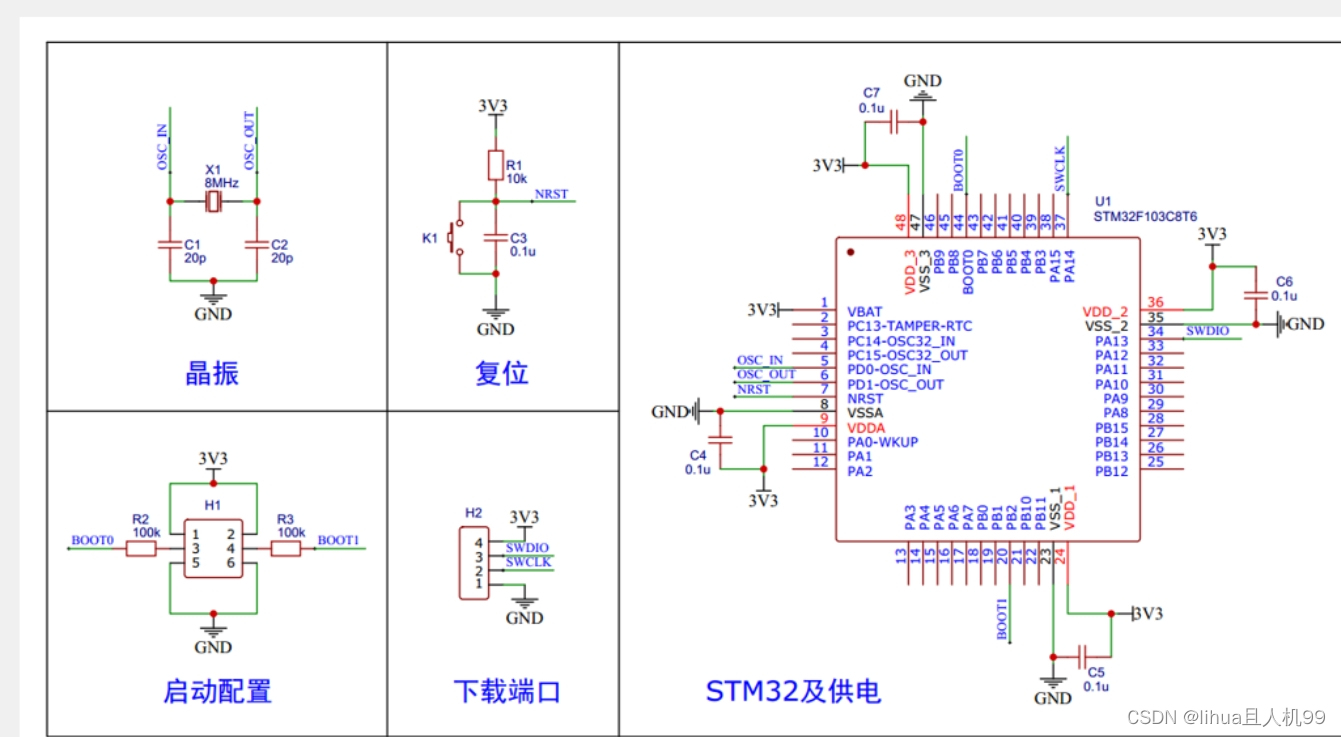

stm32最小系统电路图

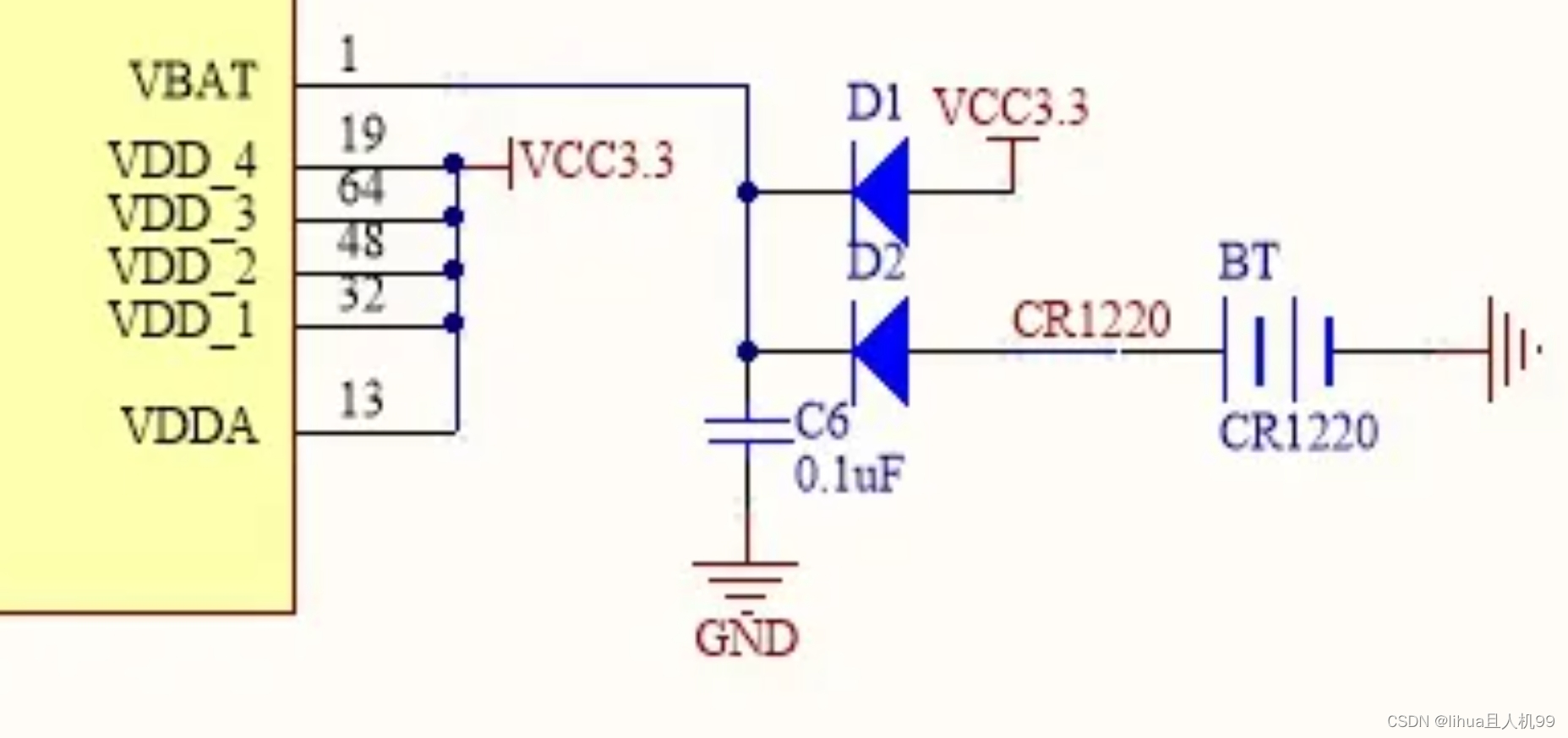

stm32电源电路图2

Stm32的最小系统主要有电源、时钟晶振)、复位、下载电路(端口)部分,组成的如上图)。

补充

电源部分的启动配置有两个BOOT引脚,分别是BOOT0和BOOT1,这两个引脚的高低电平,决定了单片机的启动方式和运行方式。第一种(BOOT1=X,BOOT0=0)启动方式是最常用的用户FLASH启动。默认启动方式。第二种(BOOT1=0,BOOT0=1)启动方式是系统存储器启动方式。STM32中自带的BootLoader( 就是通常说的ISP程序)就是在这种启动方式中,如果出现程序硬件错误的话可以切换BOOT0=1到该模式下重新烧写Flash即可恢复正常。 BootLoader所在区域的内容在芯片出厂后没有人能够修改或擦除,即它是一个ROM区。第三种(BOOT1=1,BOOT0=1)启动方式是STM32内嵌的SRAM启动。该模式用于调试。
