前言
labview是一款虚拟仪器开发工具软件，使用图形化编程G语言，是一种标准的数据采集和仪器控制软件。
一、labview 简介

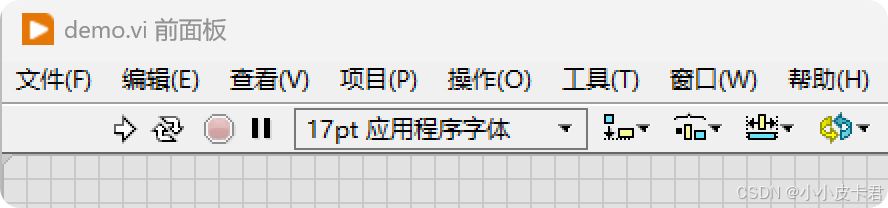

labview开发的程序后缀为.vi，也就是VI(Virtual Instrument)，所有的VI都包含前面板，程序框图，图标/连接器三个部分。
前面板是图形化用户界面，有两种控件：输入控件–用于输入参数，显示控件–用于显示输出结果。
程序框图定义VI的功能。
图标/连接器在建立子程序时使用，图标相当于子程序的函数名称，连接器对应子程序的输入输出参数。
二、操作选板
经常会用到三个操作选板：控件选板，函数选板，工具选板。
控件选板：将鼠标放在前面板上，右键打开，可选择输入和显示控件。
可以看到新式，银色，系统，经典等子选板是按照控件显示风格不同而分类，而每个不同风格子选板中，再按照数据类型不同而分类。

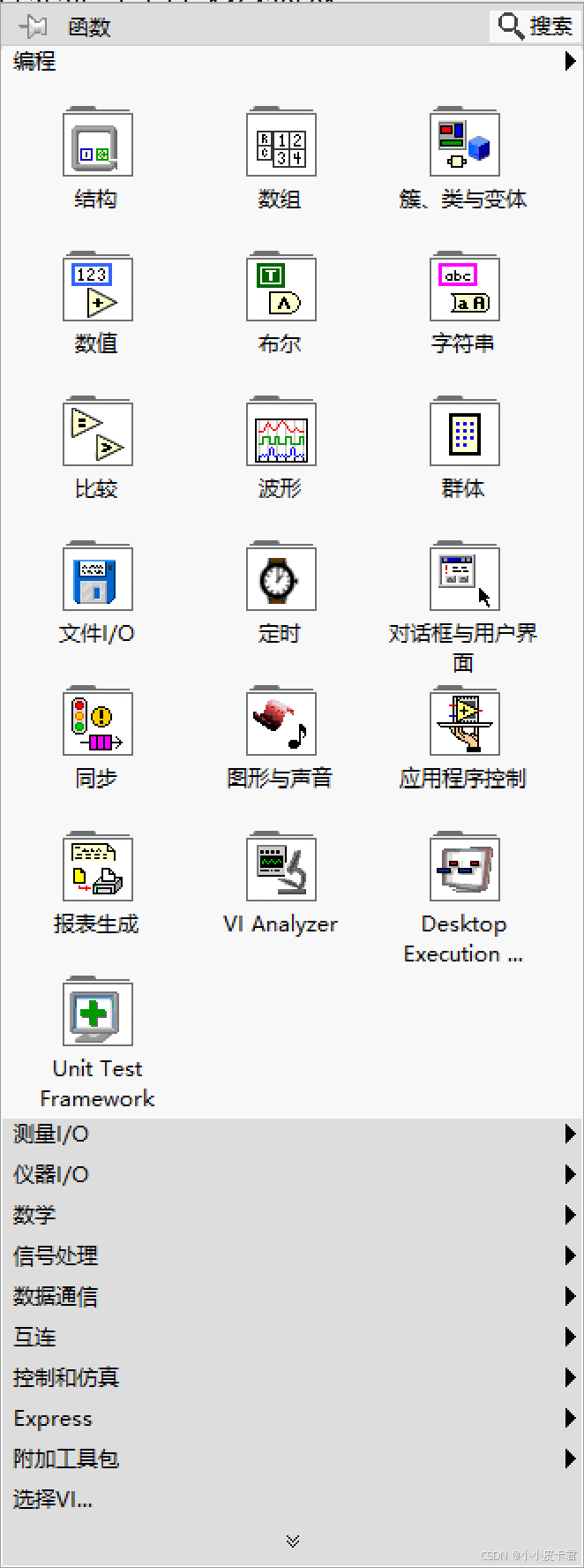

函数选板：将鼠标放在程序框图上，右键打开，可选择各种函数。
可以看到按照函数功能不同而分类。

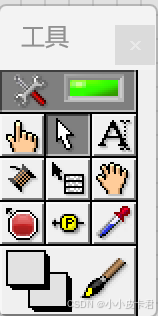

工具选板：在前面板或者程序框图的查看–>工具选板处可调出，包含用于创建，修改，调试VI的一些工具。
工具选板右上角的绿色小灯点击可以点亮或者变暗，点亮时表明labview会根据鼠标当前的位置自动调整到相应的工具状态，变暗则不能（建议点亮，不然手动切换状态太麻烦）。

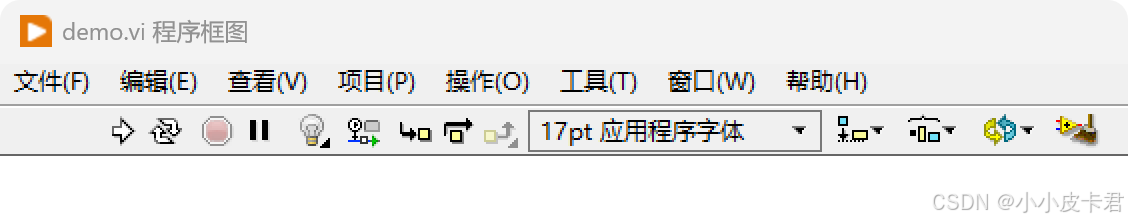

三、调试工具

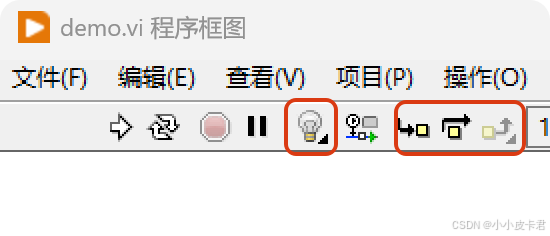

位于两处：工具面板和程序框图。
左边是断点：可为VI程序的子VI，节点，连线等添加断点，VI运行到断点处会自动停止。
右边是探针工具：在数据连线上右键，选择探针，可以查看VI运行中的即时数据。
小灯泡是高亮显示：可以看到数据流动。
右边是单步执行：可以观察VI运行的每个动作。
四、数据流的编程机制
C，Python等文本语言默认的程序执行机制是：程序语句按照排列顺序逐句执行。
在labview中，节点靠连线连接，连线是数据通道，数据是单向流动的，从源端口流向一个或多个目的端口。
labview的执行规则是：任何一个节点只有所有输入数据有效时才会执行。
上图中数据流执行顺序是怎么样的？
对于数值1和数值2至结果1的加减函数，加函数先执行，减函数后执行，因为加函数的运算结果传给减函数后，它才能执行。
对于数值1和数值2的加函数 与 数值3和数值4的乘函数，这两个函数是并行运行的，因为他们两个没有任何关联。
五、创建一个求平均数的VI
求两个数的平均数，前面板需要2个输入控件输入参数，1个显示控件显示结果。

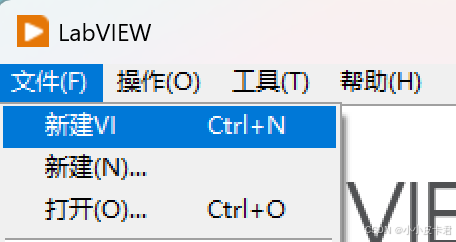

- 新建VI文件。

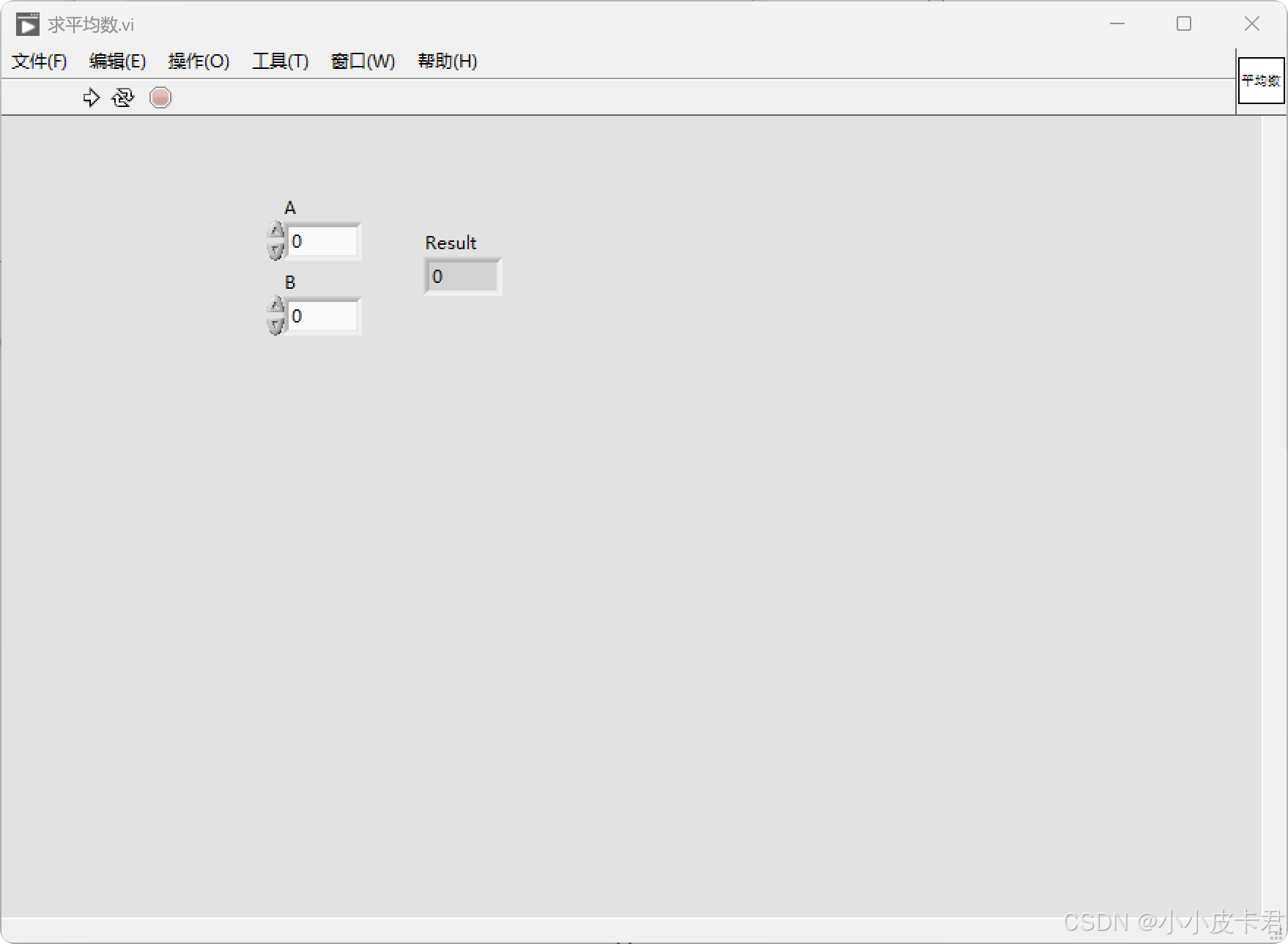

- 放置2个输入控件 和 1个显示控件。

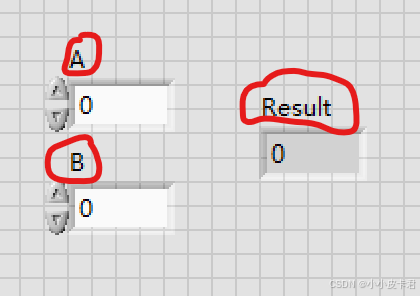

- 修改标签为A，B，Result。

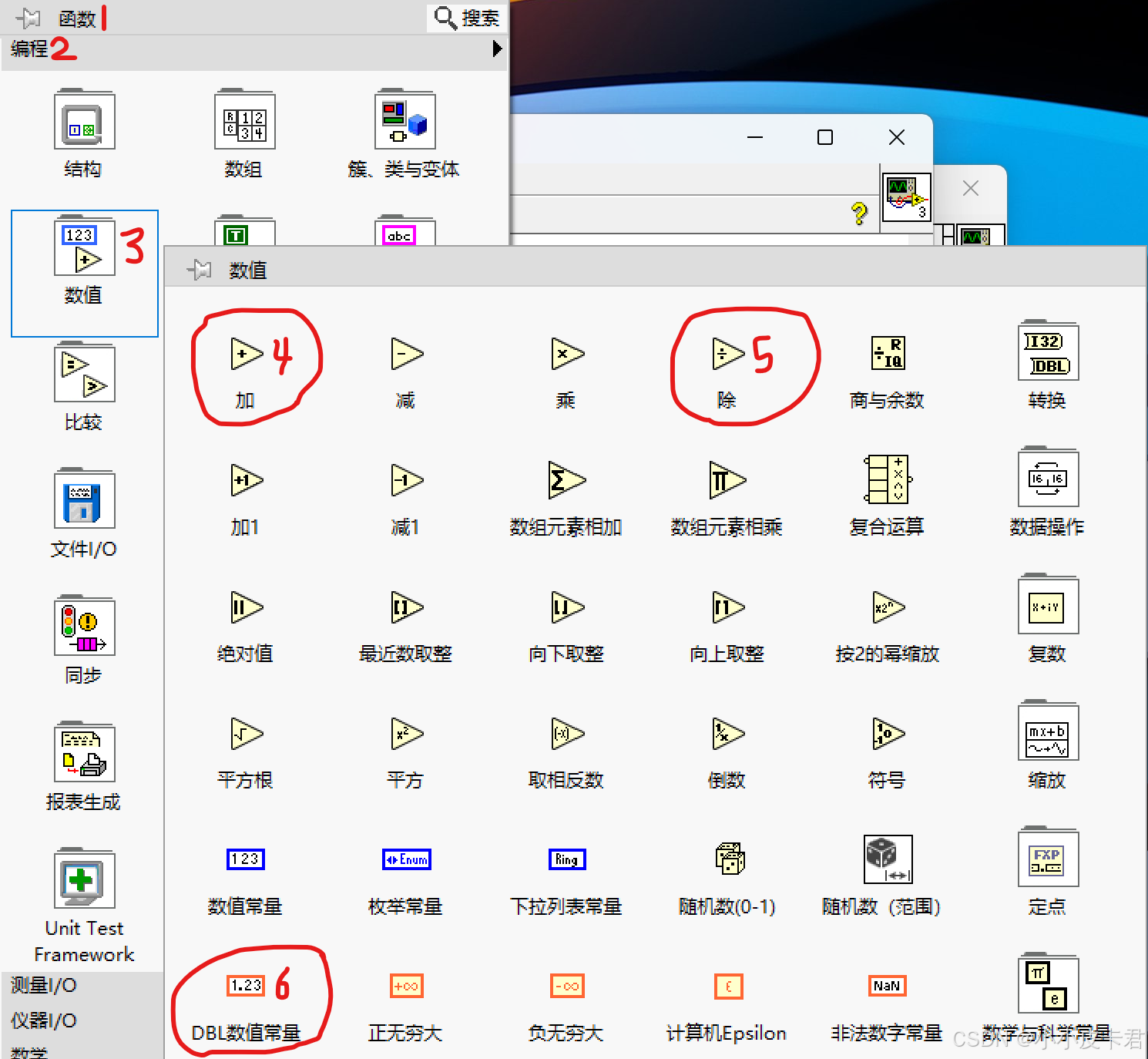

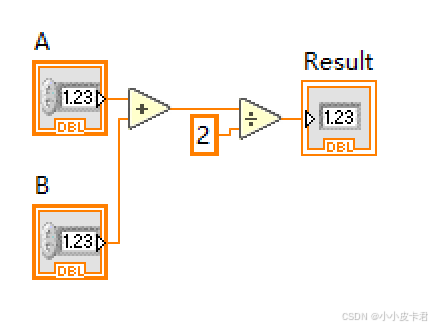

切换到程序框图添加运算函数，需要1个加函数，1个除函数，1个数值常量2。
将各节点连线。

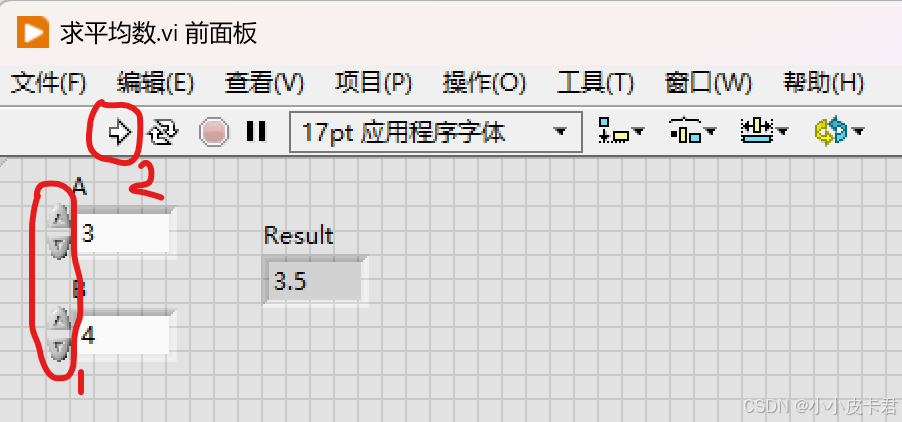

返回前面板，另存为求平均数VI，调整输入参数，点击运行按钮，看到结果。
六、建立，调用子VI
建立子VI有两个步骤：修改图标，建立连接器。

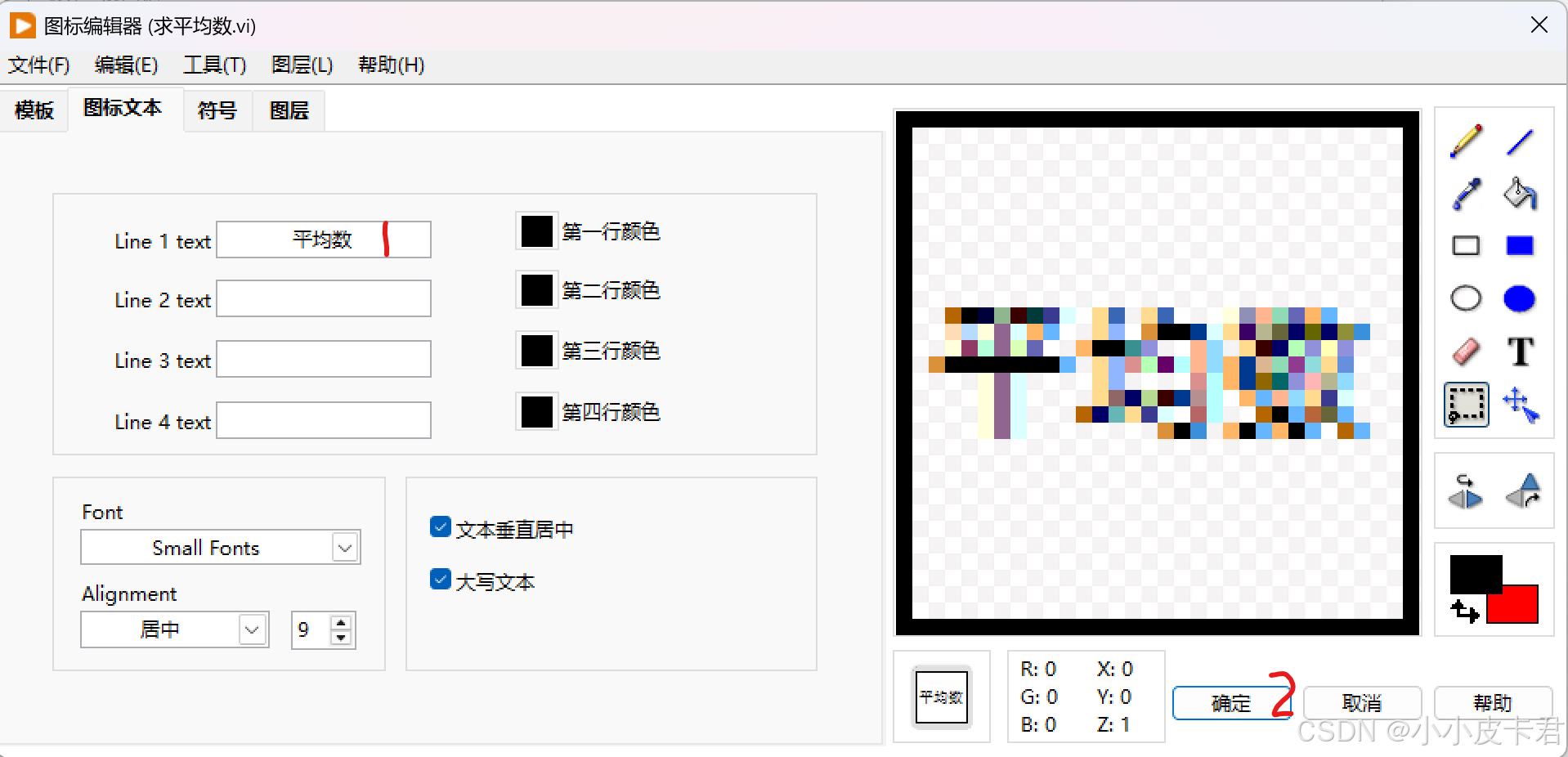

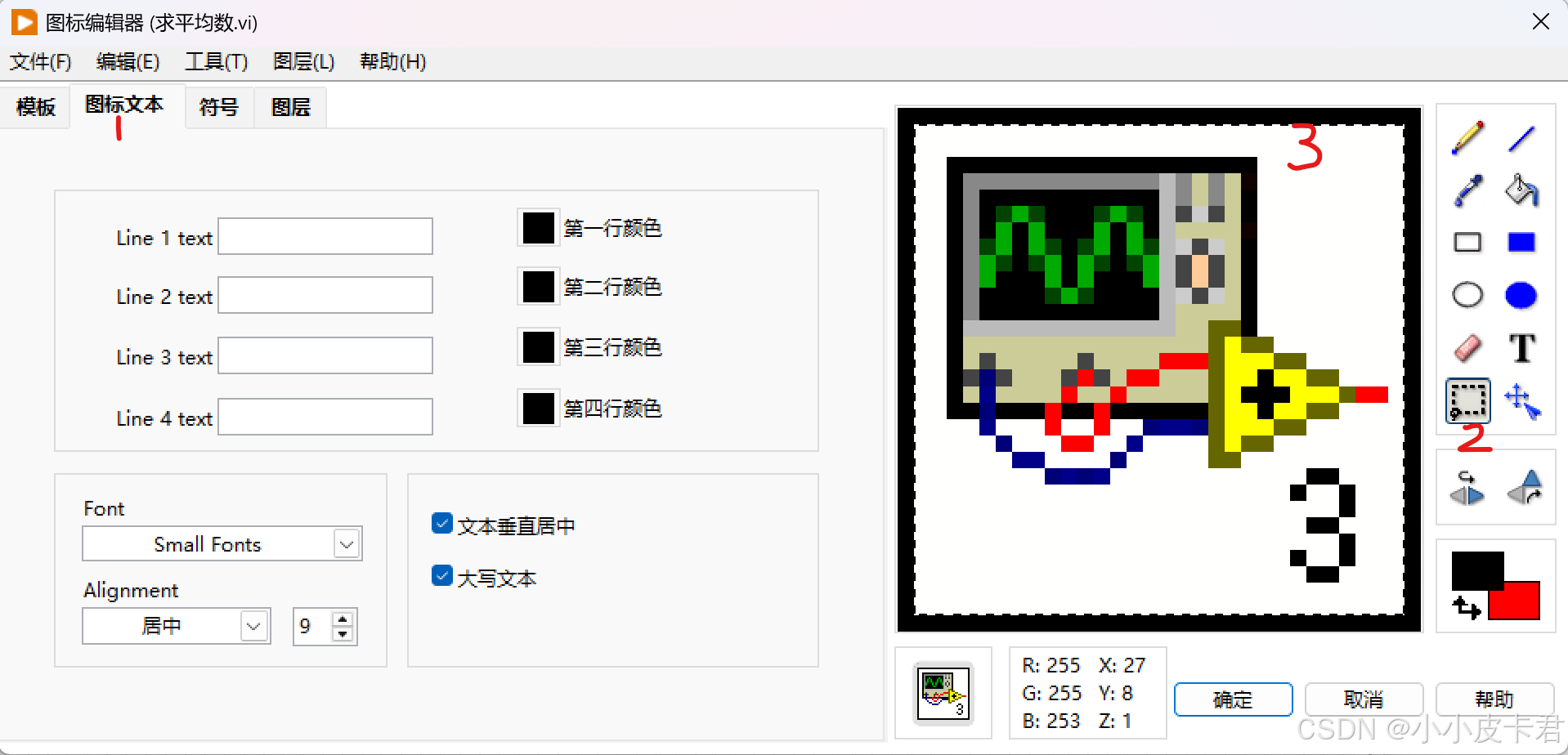

修改图标：回到前面板，双击右上角默认图标（程序框图右上角也可以）。
在图标文本栏内，点击选择工具，鼠标左键框选图标，按下Delete键删除。
输入平均数，点击确定。

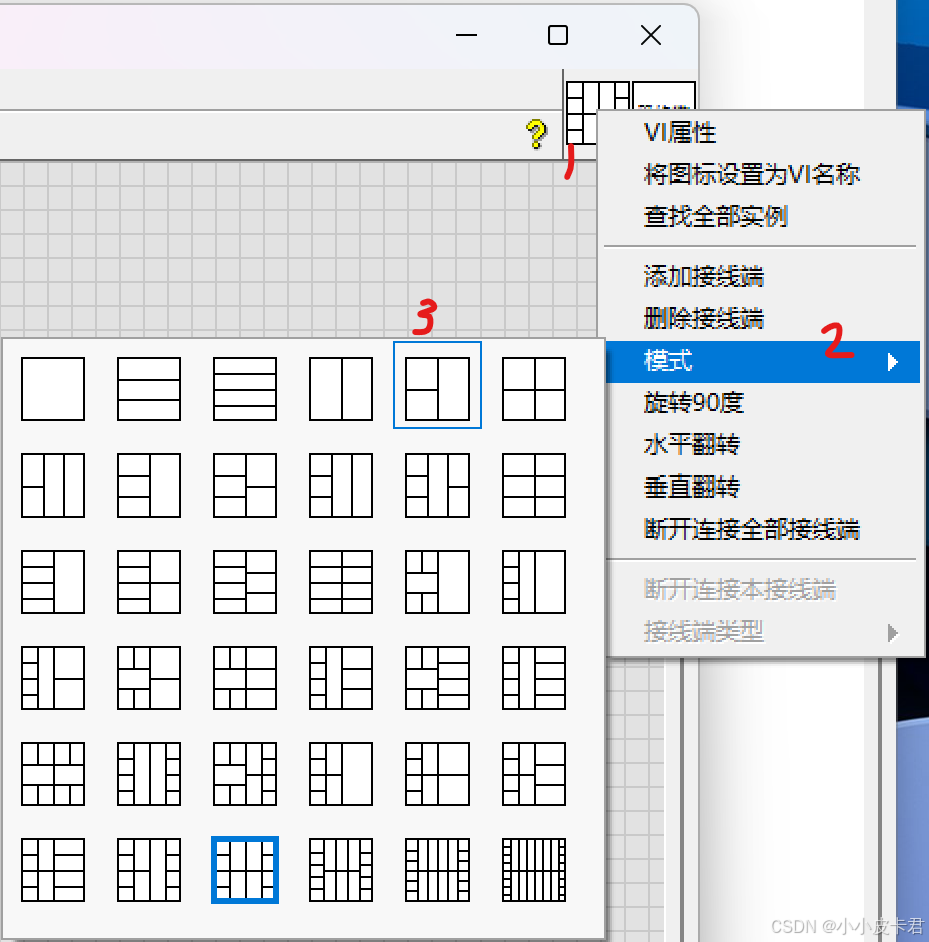

建立连接器：鼠标右键点击连接器，模式，选择2个输入，1个输出的逻辑连接模式。

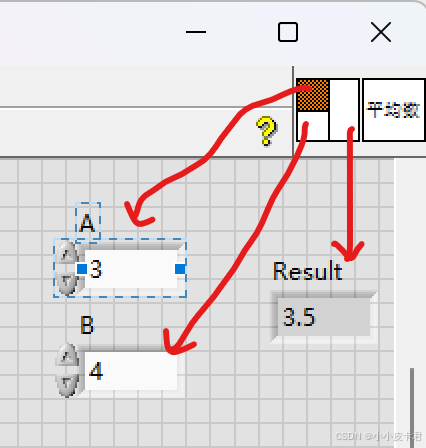

建立连接的方式：单击连接器的某个端子，再点击对应的控件，端子颜色变化表示两者连接完成。

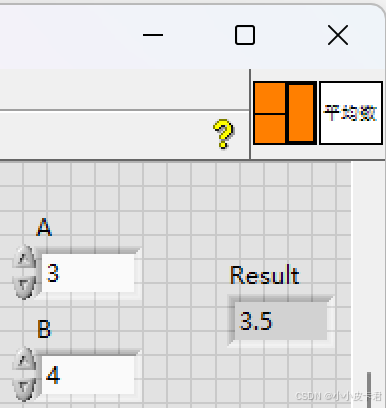

全部关联完，子VI建立完成。
调用子VI。

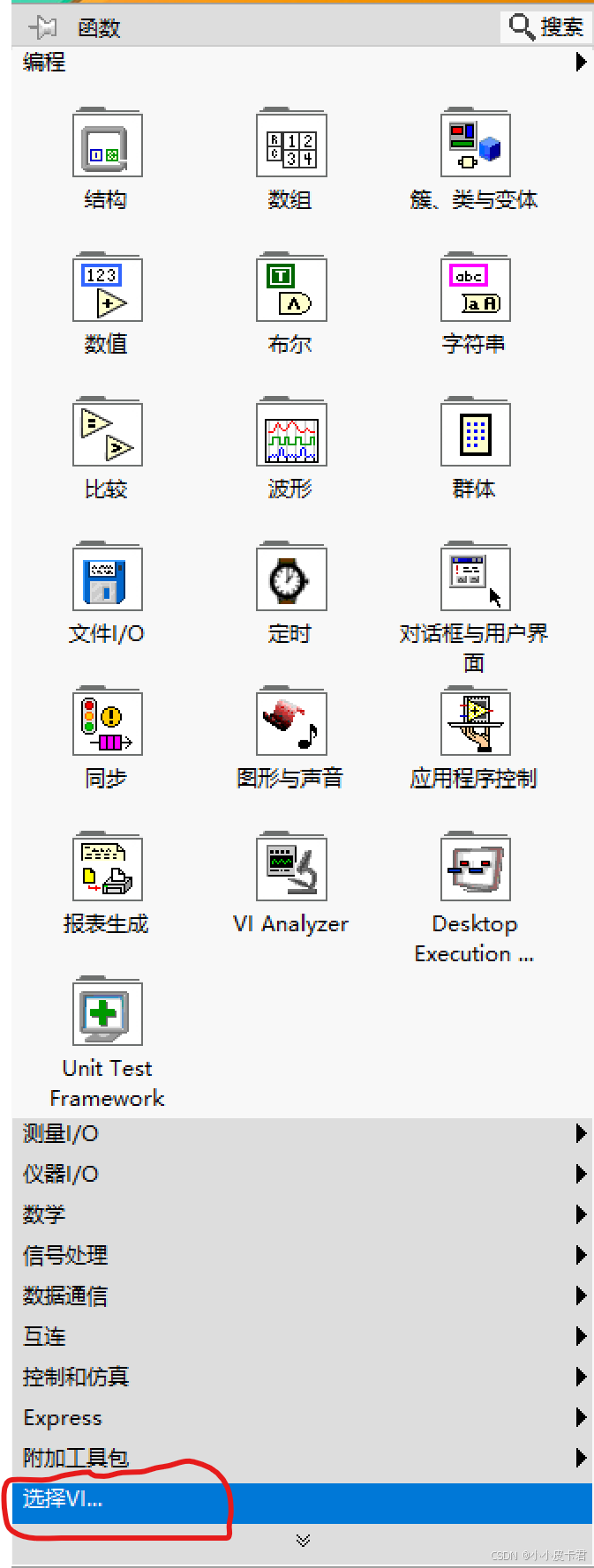

新建一个VI，切换到程序框图面板，函数选板–>选择VI，找到求平均数.vi文件。
在2个输入端子，1个输出端子上右键点击，创建输入控件和显示控件。
完成。

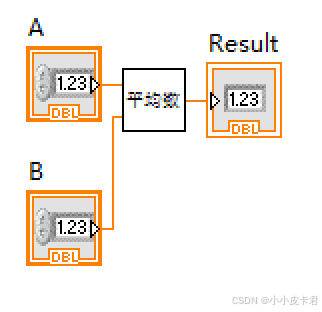

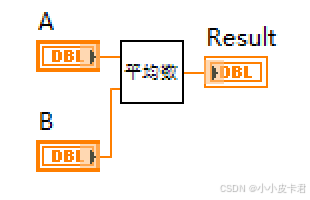

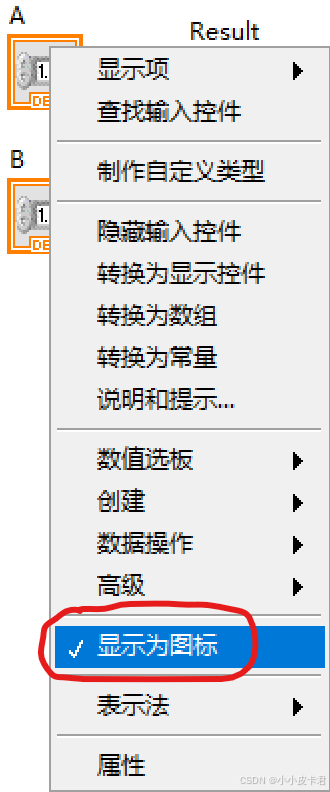

如何将控件图标简化：右键，把显示为图标取消勾选。
完成。
七、生成应用程序

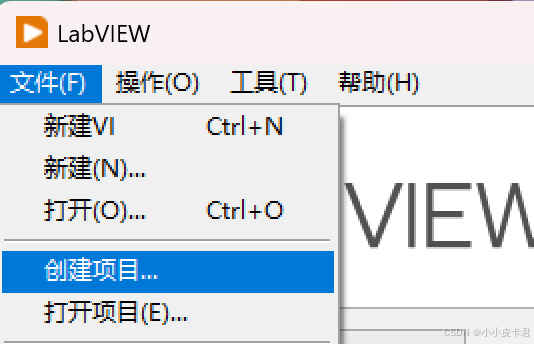

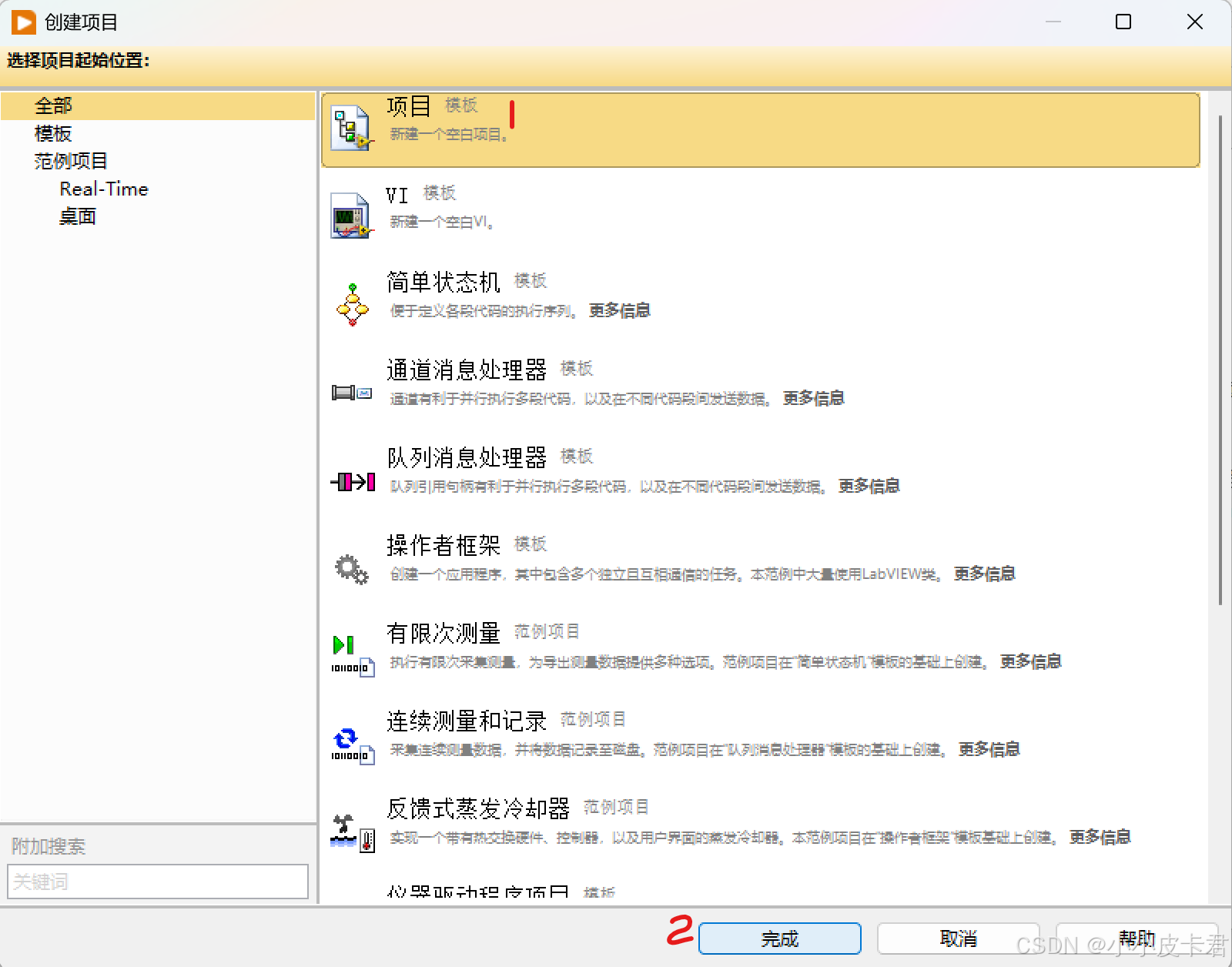

点击文件，选择创建项目。
选择项目，点击完成。

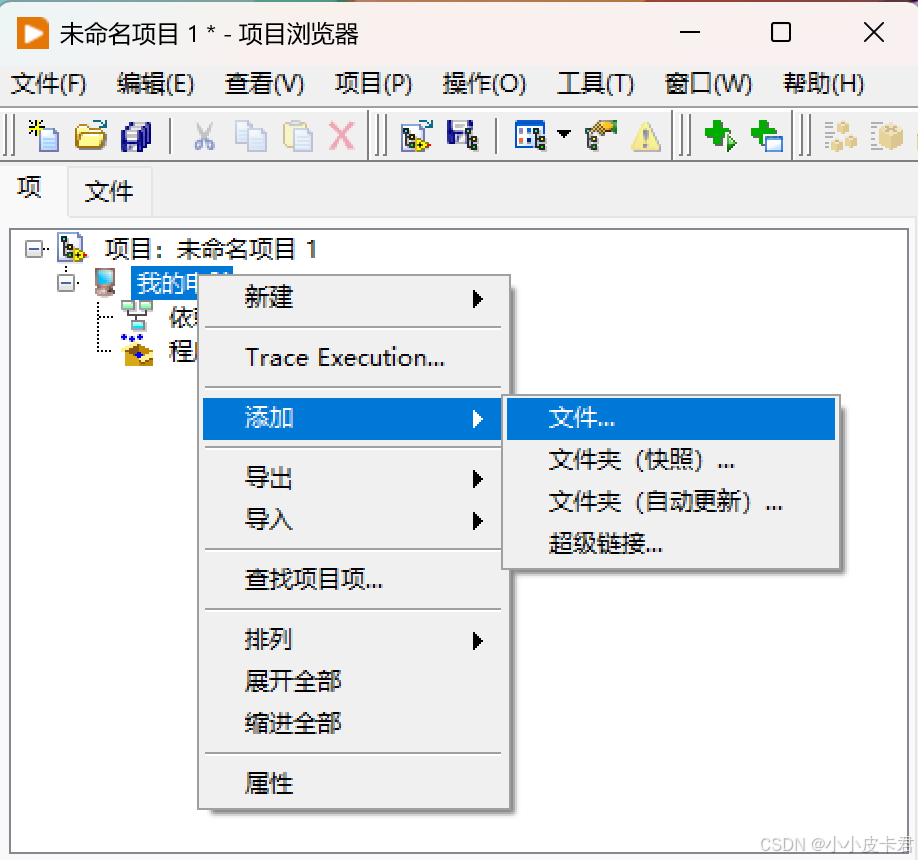

右击我的电脑，为新建项目添加文件，选择求平均数.vi文件。

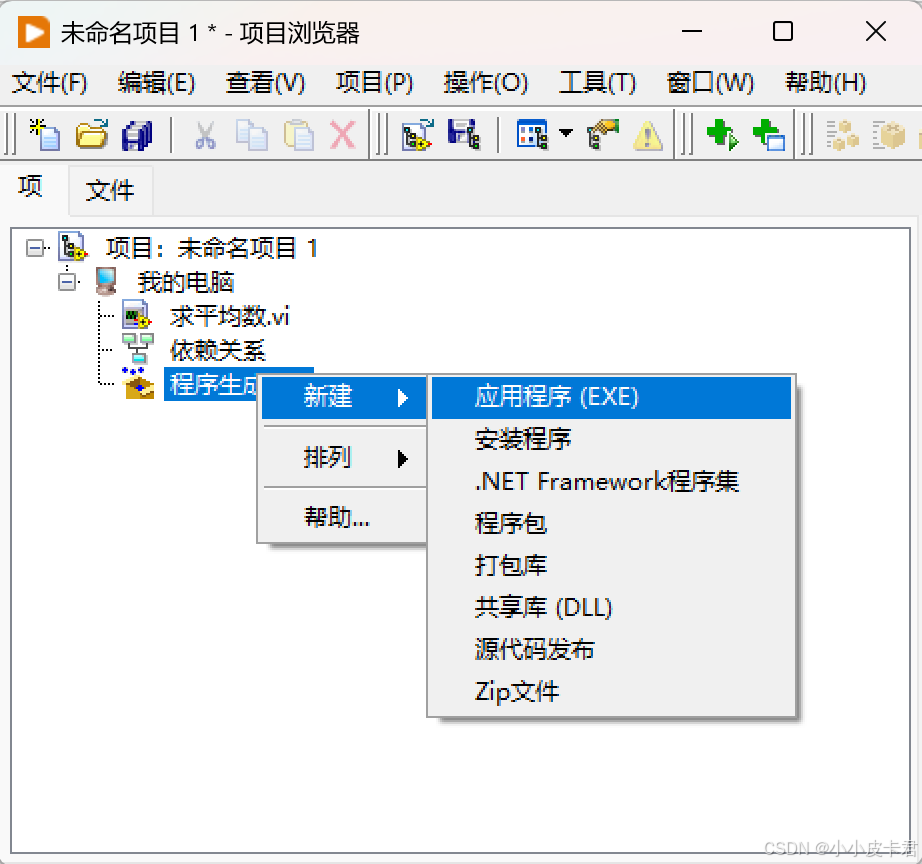

右击程序生成规范，选择新建–>应用程序。

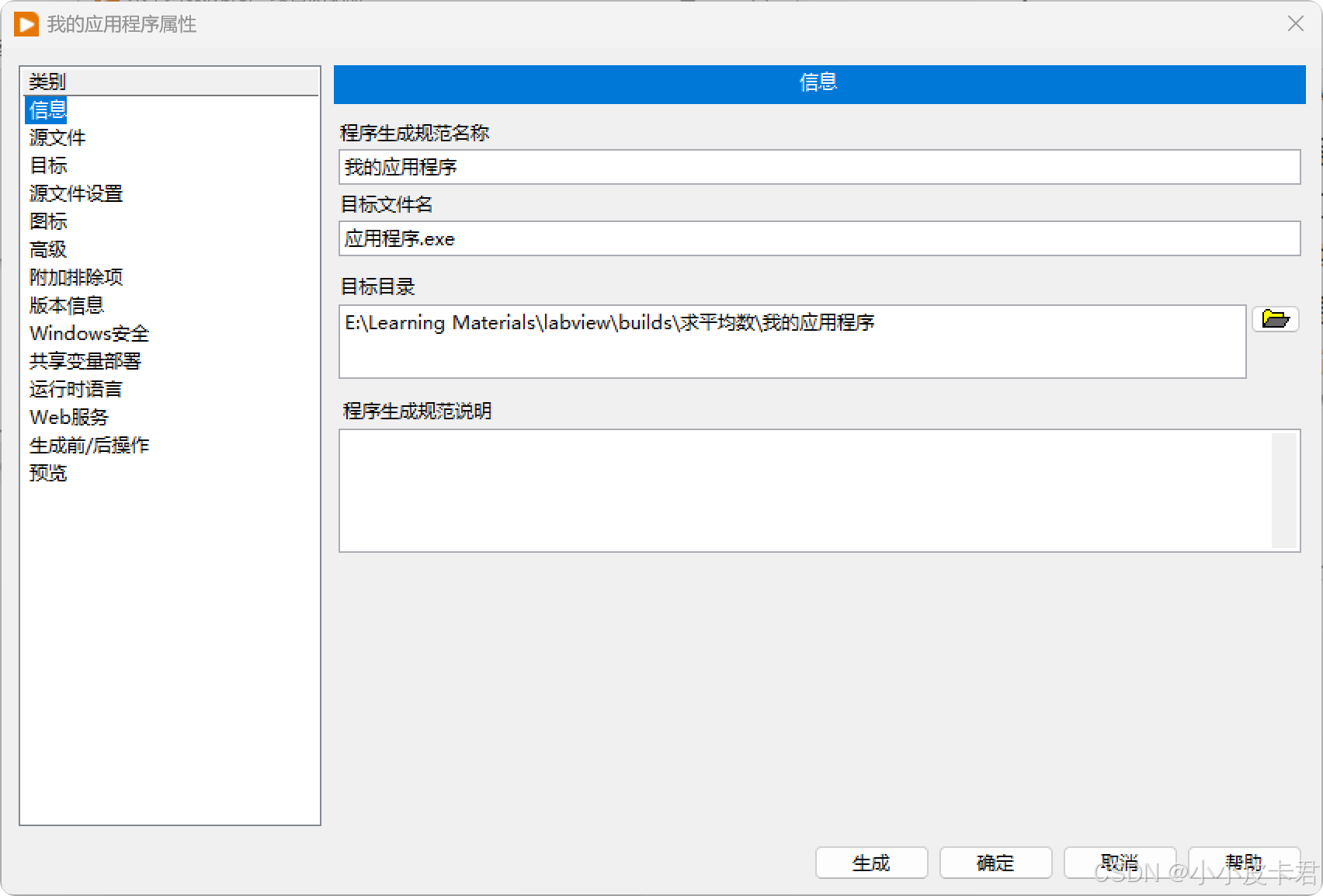

设置应用程序信息。

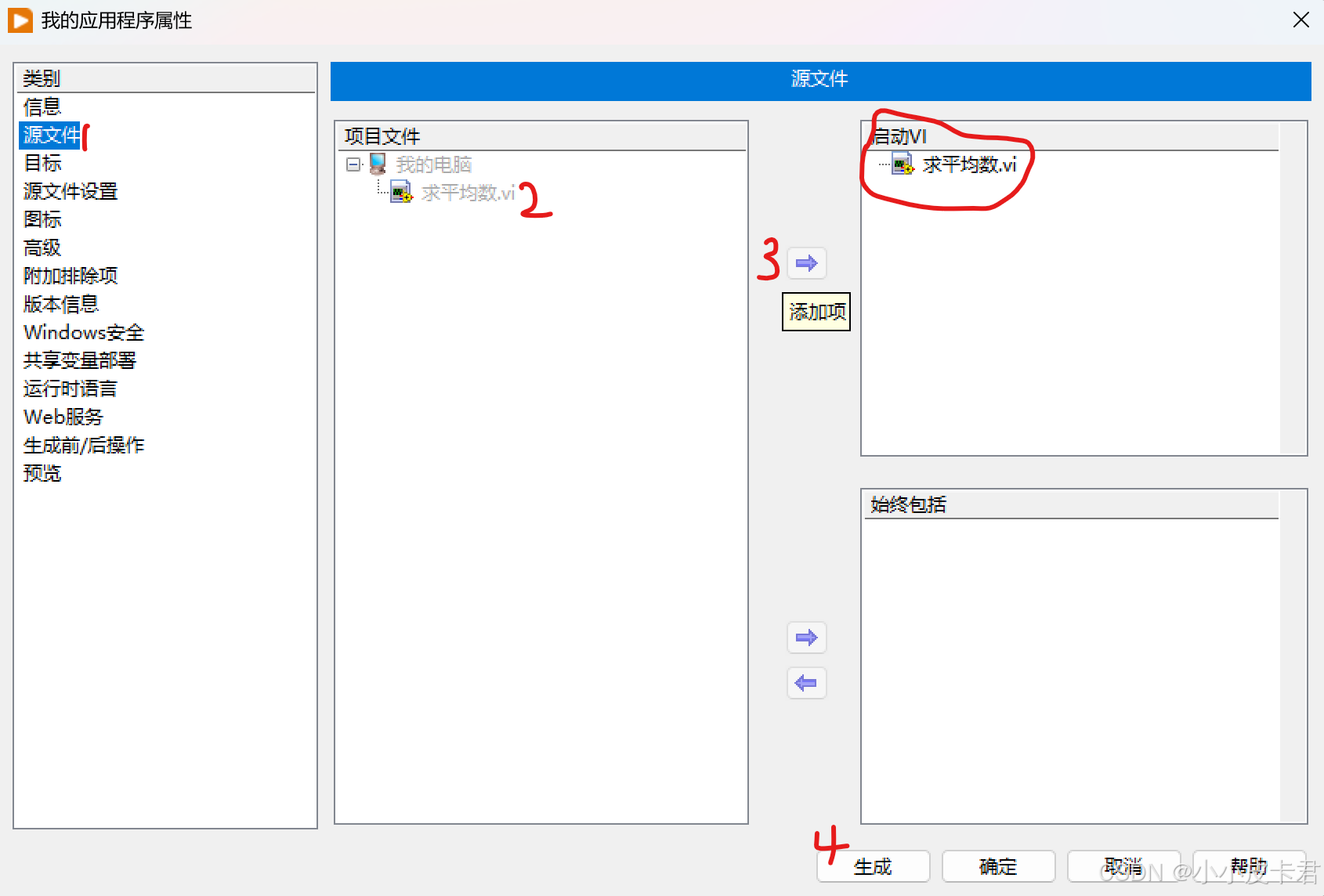

将求平均数.vi文件添加到启动VI中，点击生成。
运行界面如下：
八、程序调试技术

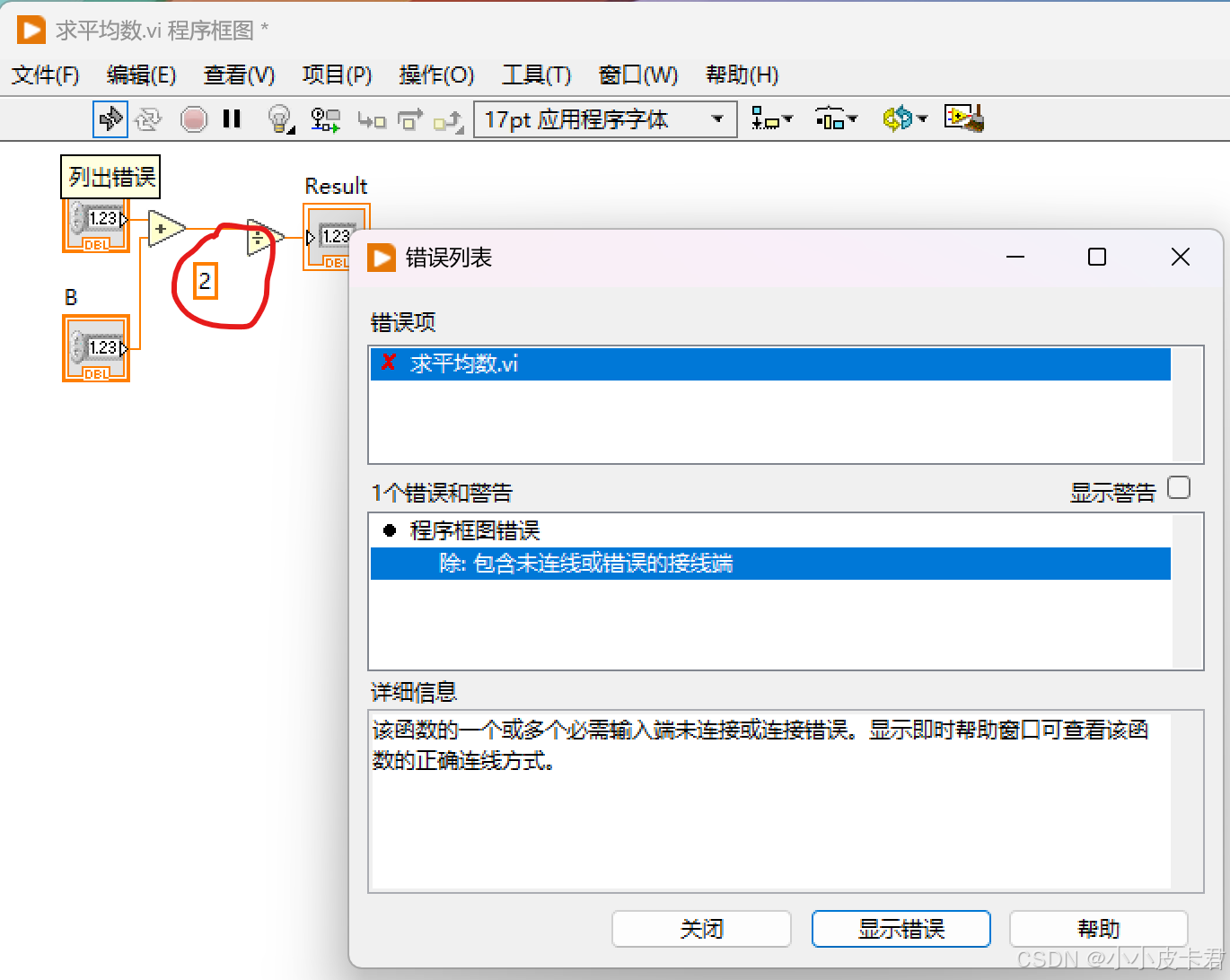

语法错误举例：数值常量2与除法函数未连接，运行按钮为断裂状态，点击可列出错误信息，点击下方显示错误可以定位。
算法错误：编译成功，但结果与期望不同。
三个工具：高亮显示，断点，探针。

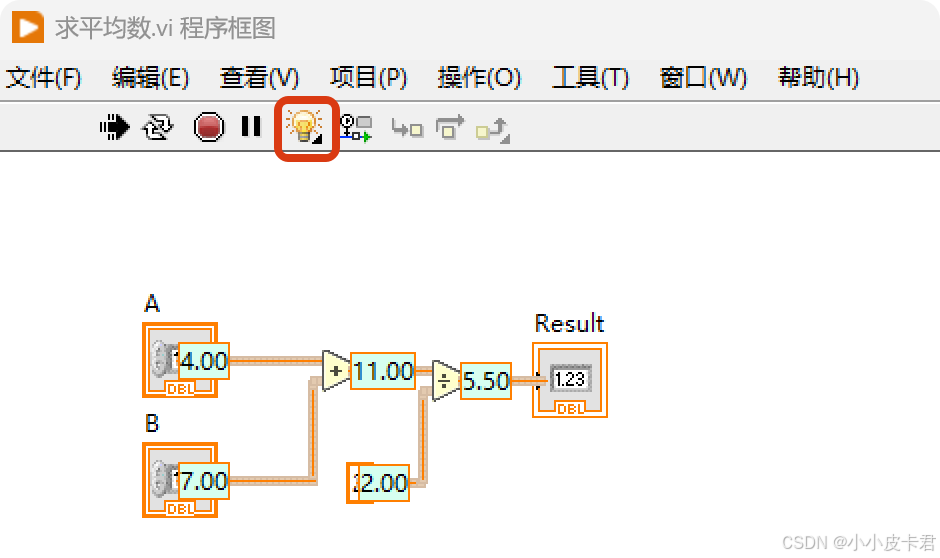

高亮显示：显示程序运行时实际发生的数据流动过程。

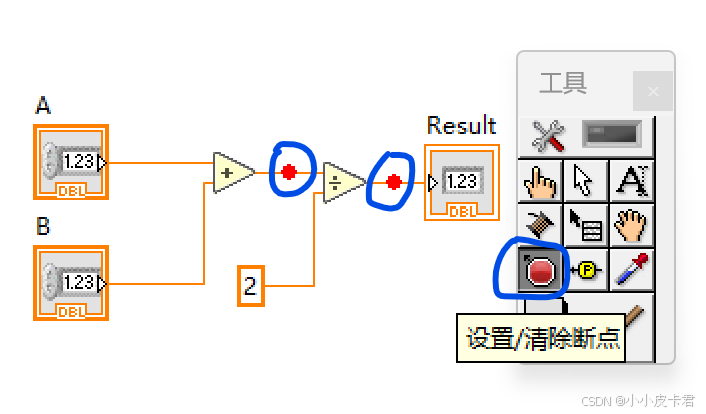

断点：程序在断点处暂停。

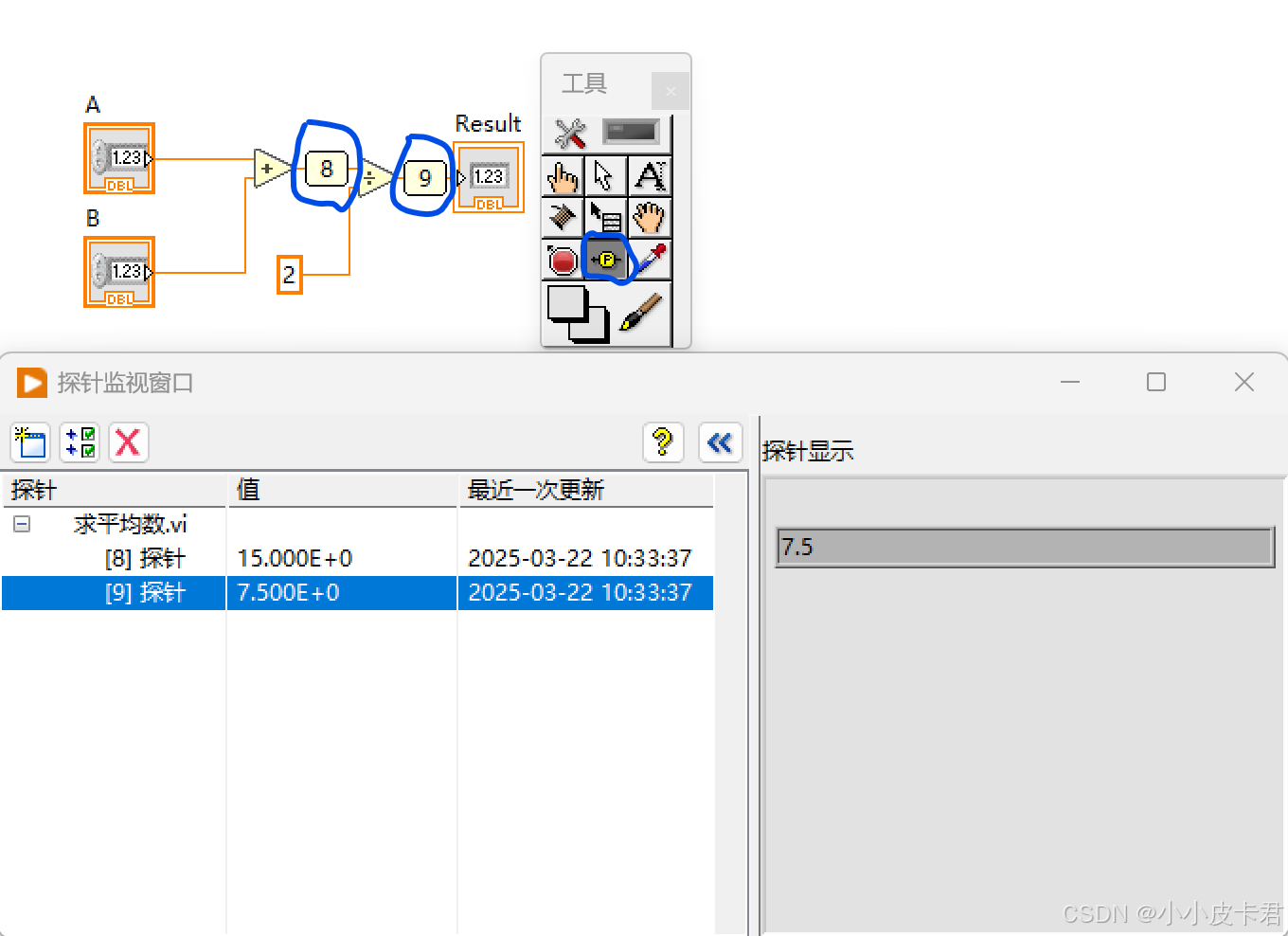

探针：显示当前连线中变量的数值。

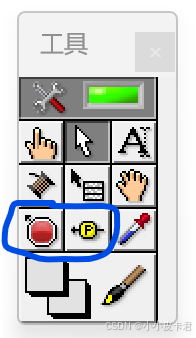

使用工具选板在想要关注的连线上创建断点和探针。
九、一些技巧
-
即时帮助：打开即时帮助窗口，点击想要查看的控件或者函数。
-

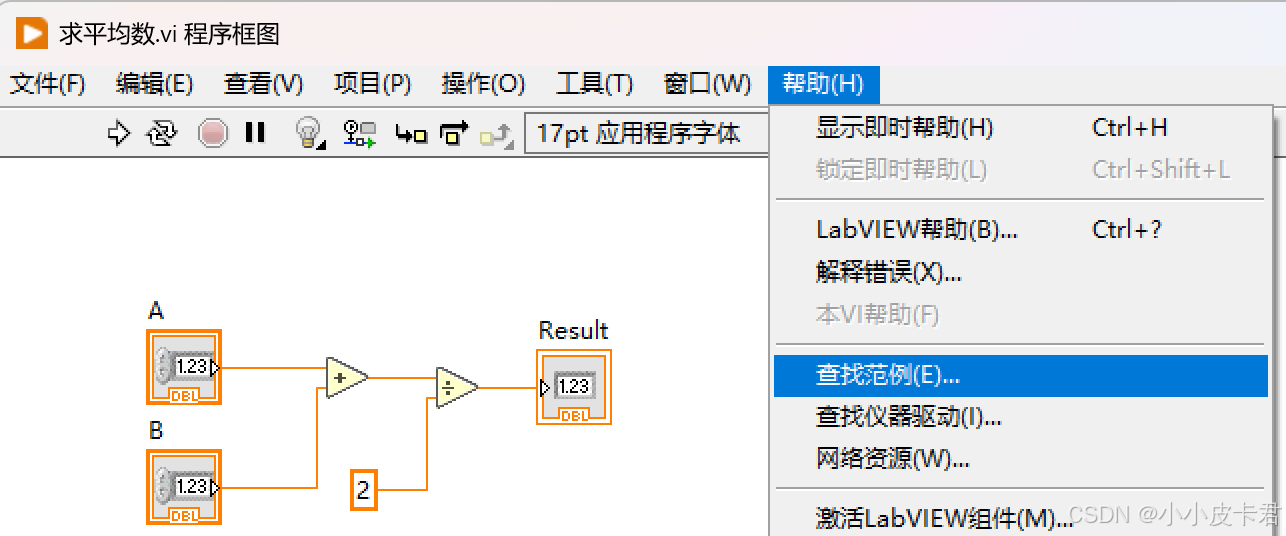

NI范例：
-
快捷键：
Ctrl+B：删除程序框图面板中的所有断线。
Ctrl+H：调出即时帮助。
Ctrl+E：前面板与程序框图面板的切换。 -
写上注释：

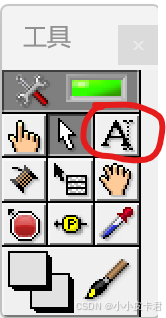

工具面板中的编辑文本功能。
