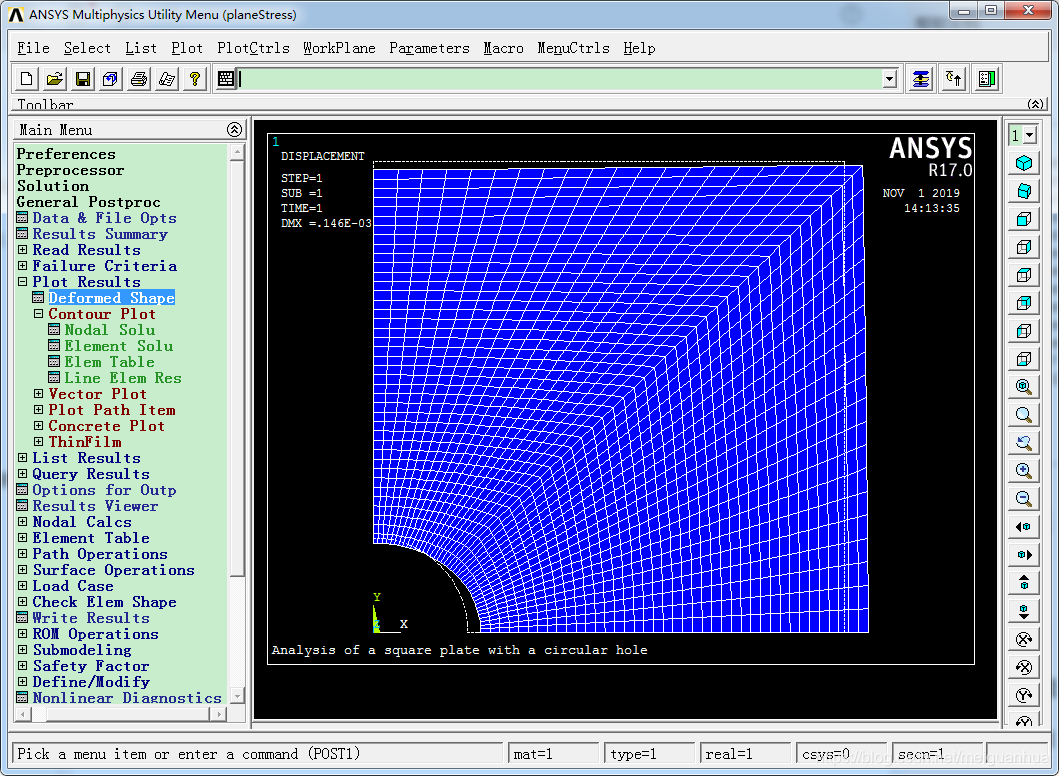

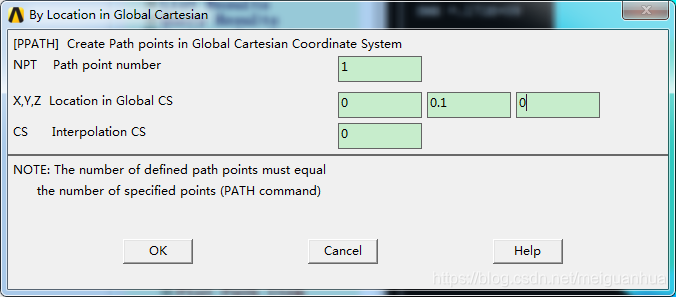

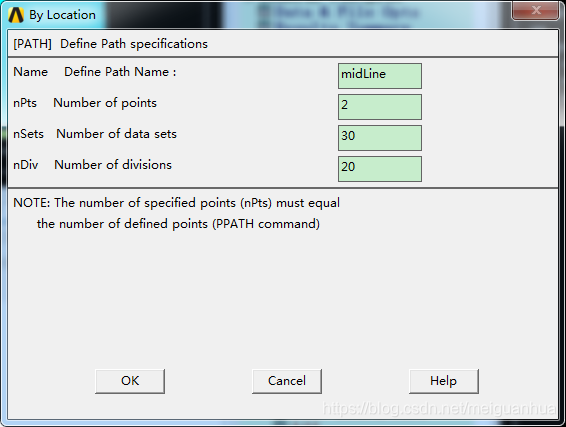

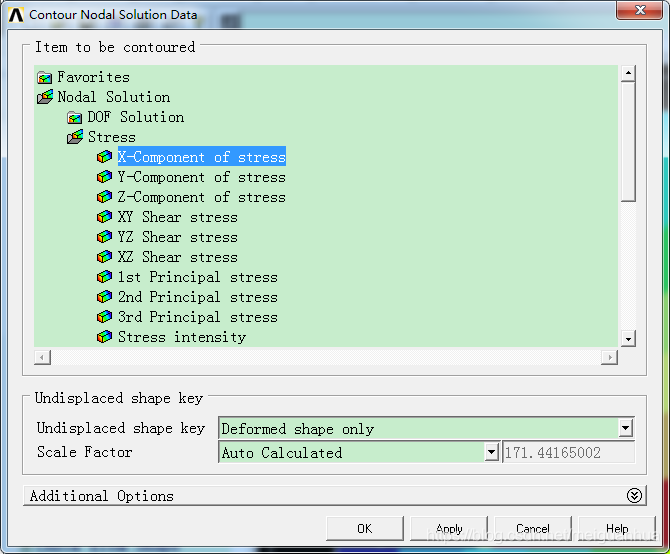

算例如上所述,这是典型的平面应力问题,用ANSYS Mechanical APDL软件对其开展分析,以ANSYS 17.0版本为例,具体过程如下:
0. 打开软件
开始 -> ANSYS 17.0 -> Mechanical APDL 17.0
1. 初始设置
1.1 设置工作路径
Utility Menu中,File -> Change Directory …,在“浏览文件夹”对话框中选择想要存放该工作的文件夹,然后确定。
1.2 设置工作文件名
Utility Menu中,File -> Change Jobname …,在“Change Jobname”对话框中更改该工作的名字为“planeStress”,后OK确定。
1.3 设置工作标题
Utility Menu中,File -> Change Title …,在“Change Title”对话框中输入标题“Analysis of a square plate with a circular hole”,OK确定。
1.4 设定分析模块
Main Menu中,点开Preferences,勾选Structural,OK确认。

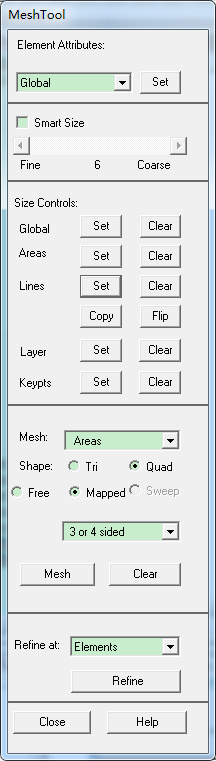

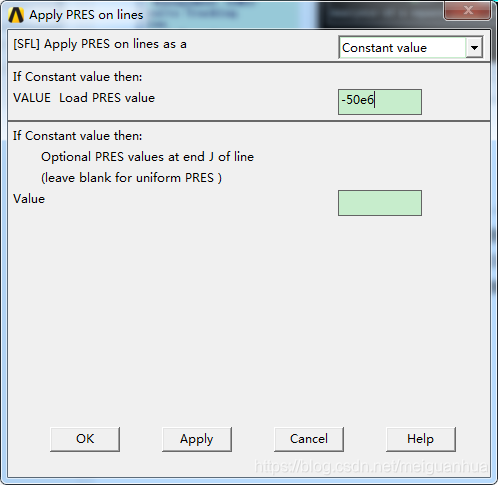

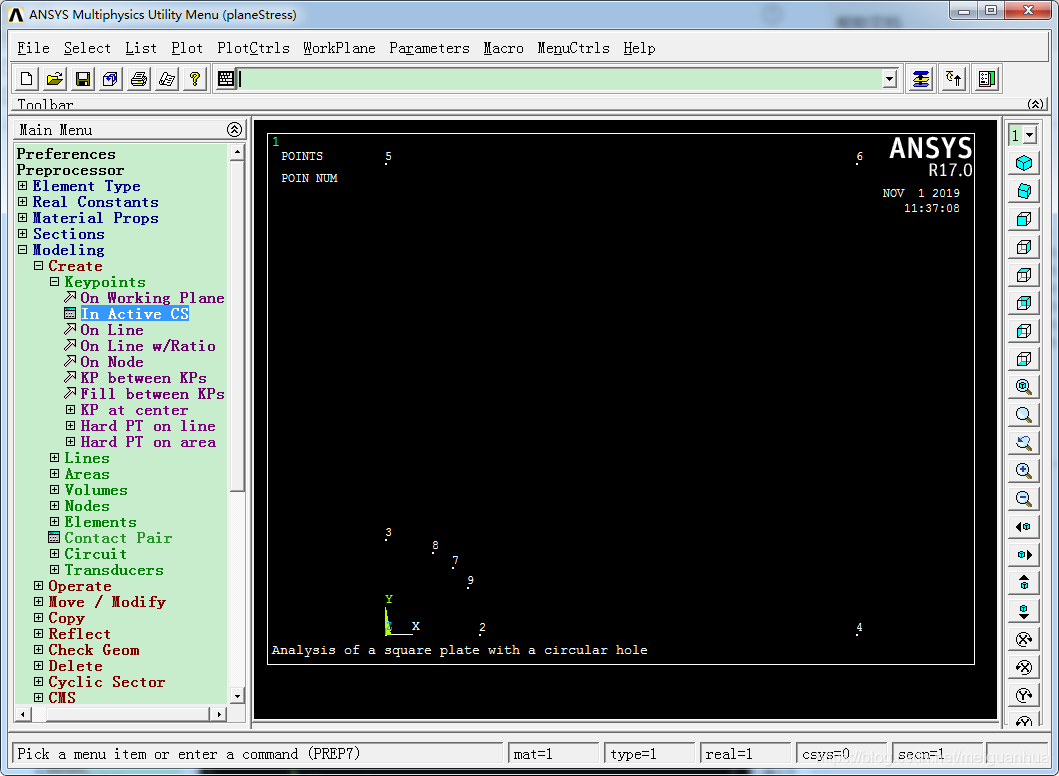

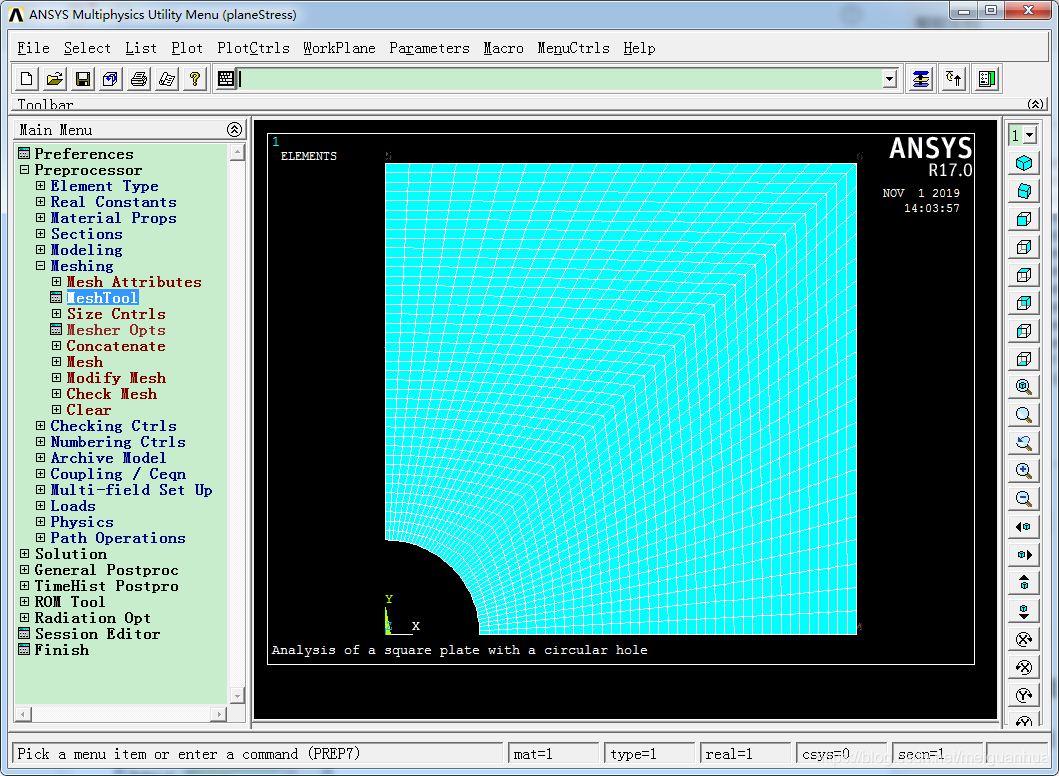

2. 前处理
2.1 单位定义
ANSYS Mechanical APDL中无需指定单位,只需要保证物理量量纲统一即可。
2.2 定义单元类型
Main Menu中,Preprocessor -> Element Type -> Add/Edit/Delete,
在Element Types对话框中点击Add…,
在Library of Element Types对话框中选择单元类型为Solid,Quad中的4 node 182,然后OK,关闭Library of Element Types对话框。
可见Element Types对话框中已经把该单元包含进来了,打开Options…选项,确定K3选项中是Plane stress,平面应力设置。OK关闭设置,Close关闭Element Types对话框。
2.3 定义材料属性
Main Menu中,Preprocessor -> Material Props -> Material Models,

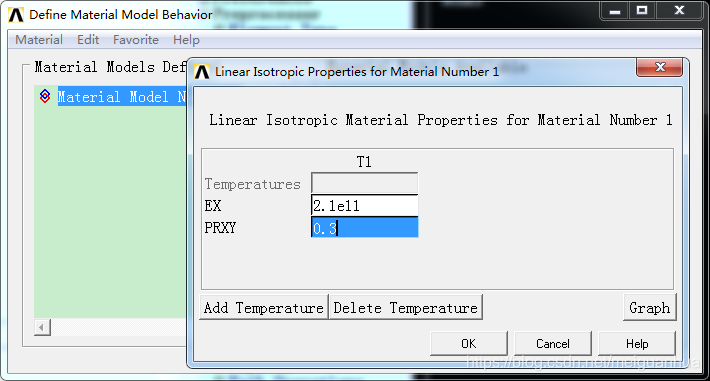

在打开的Define Material Model Behavior窗口中,选择Structural -> Linera -> Elastic -> Isotropic,

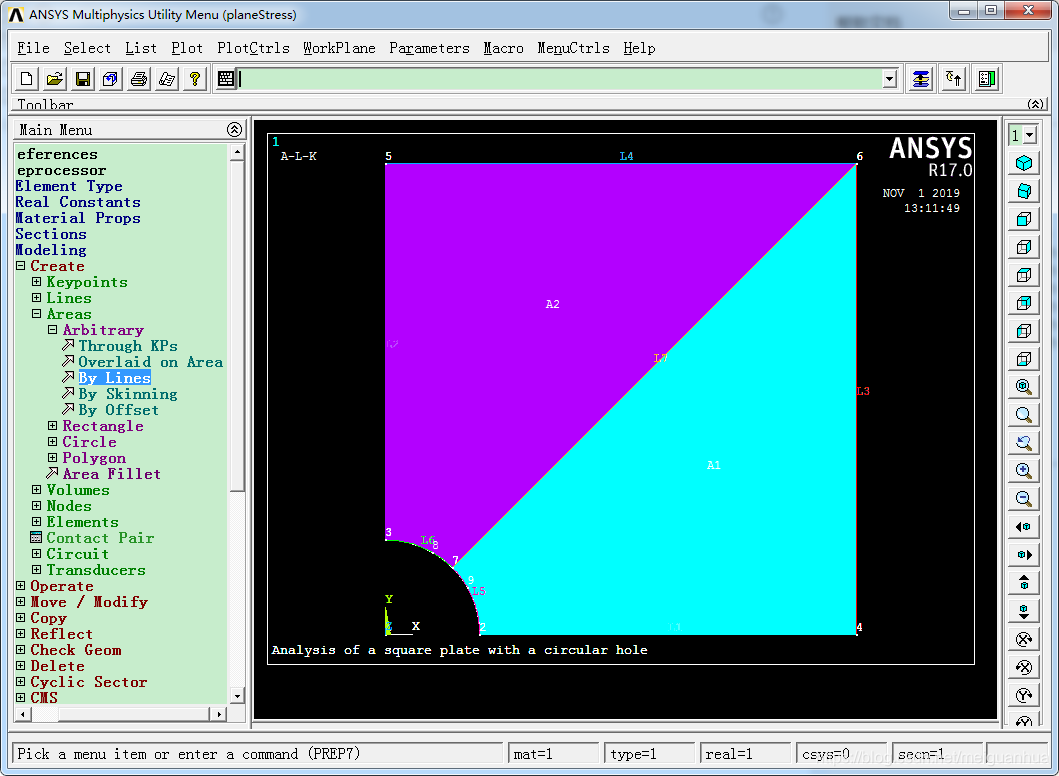

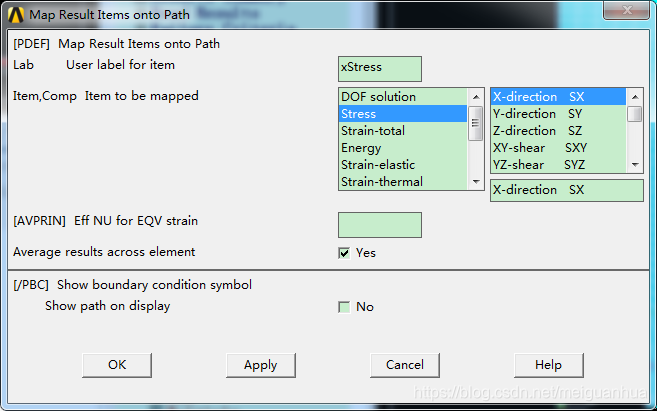

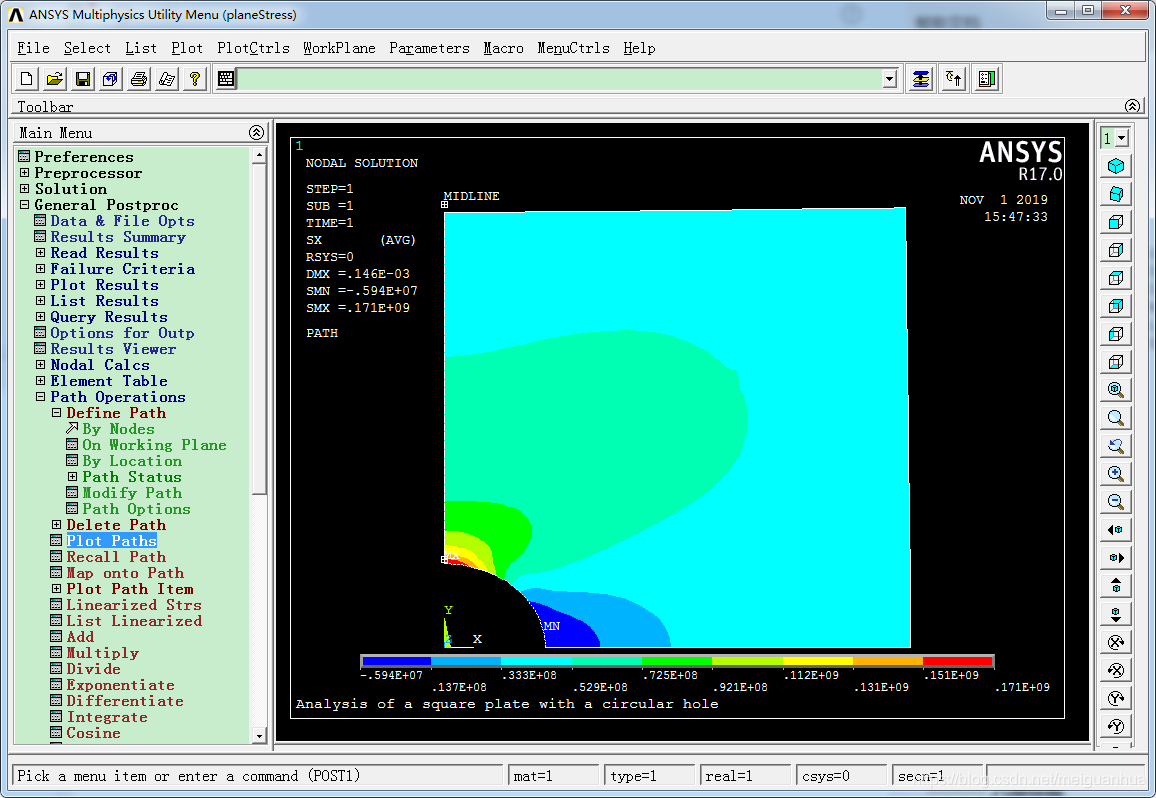

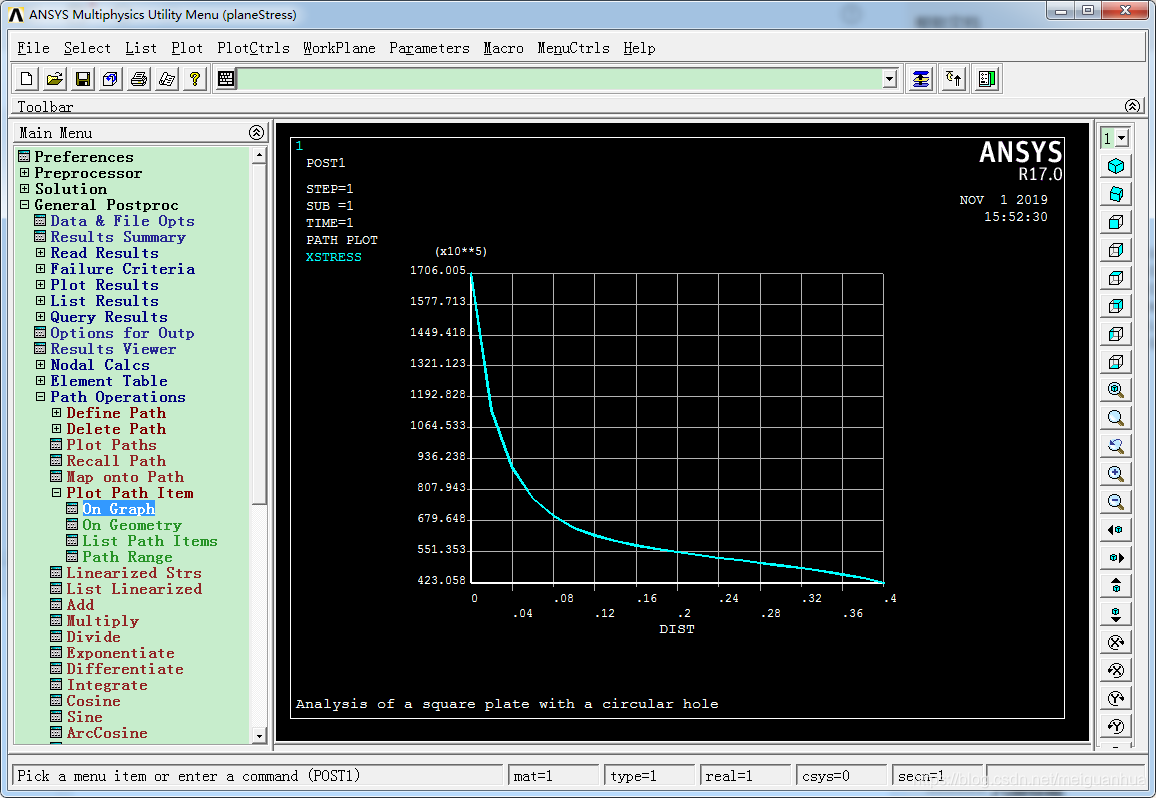

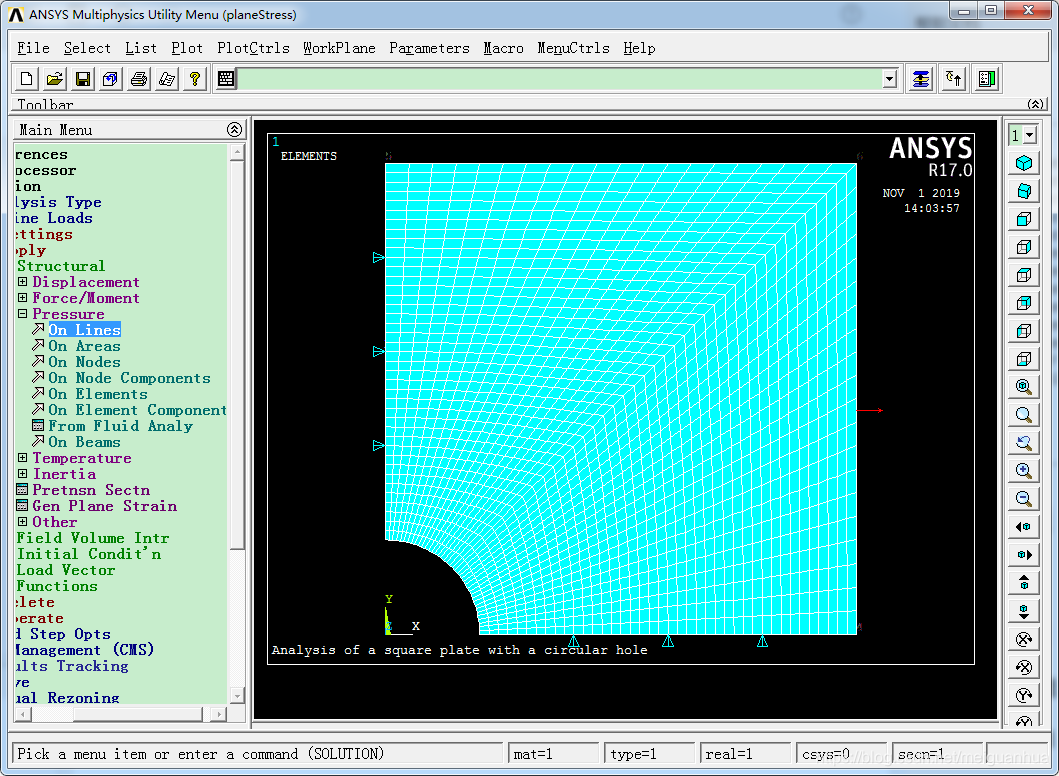

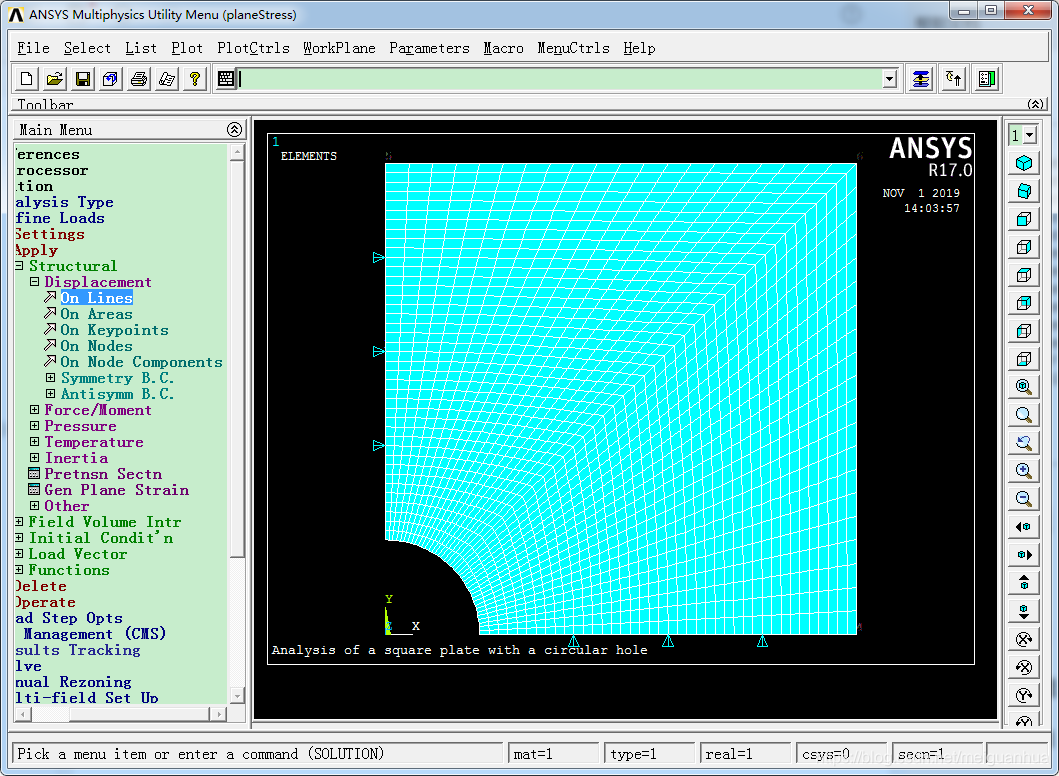

在打开的对话框中的EX输入弹性模量为2.1e11,单位为Pa,PRXY为泊松比,指定为0.3,OK确认。
