Cadence OrCAD and Allegro使用说明及问题总结—— 设置移动器件是不显示飞线

最新推荐文章于 2025-09-21 14:18:02 发布

阿奇吖

最新推荐文章于 2025-09-21 14:18:02 发布

阅读量242

点赞数 6

CC 4.0 BY-SA版权

文章标签：硬件工程单片机 pcb工艺 stm32 嵌入式硬件物联网 51单片机

本文链接：https://blog.csdn.net/weixin_57517570/article/details/151904835

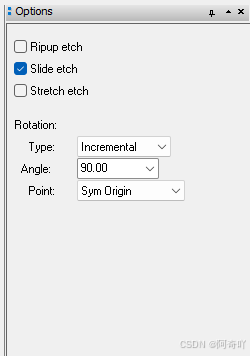

1.首先选择移动命令，选择移动命令后，设置“Potions”侧边栏。如下图所示。

2.勾选“Slide etch”复选框，这时再移动器件将不显示飞线。

感谢大家，点点关注，不迷路！

日后我会陆续更新Cadence OrCAD and Allegro软件使用和PCB设计的小tip！

同时也会将平时大家普遍会遇到的问题总结好陆续更新上传！
