MCS-51 串行口

串行通讯的基本概念

通讯的基本方式：串行通讯与并行通讯，串行同步通讯、串行异步通讯，单工、半双工和全双工串行通讯。

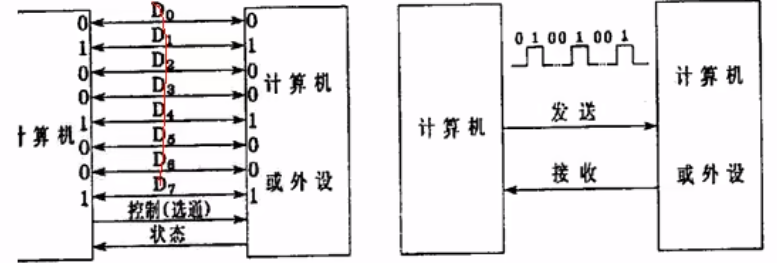

并行通讯：数据各位同时传送。 串行通讯：数据一位一位顺序传送。

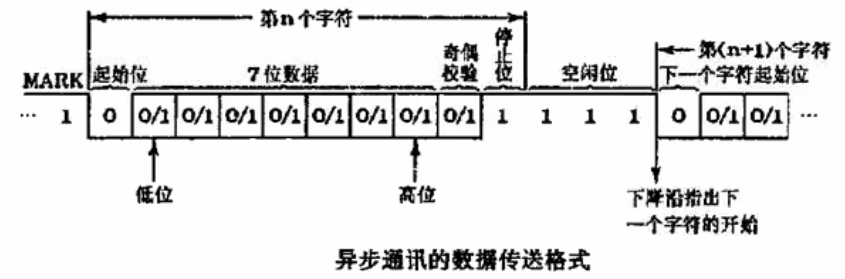

串行异步通讯：按照事先约定好的速率收发数据。

串行同步通讯

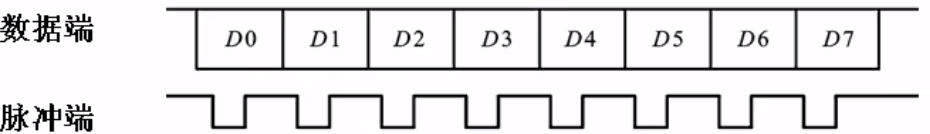

一种串行同步通讯的方法：需要有数据端、同步时钟端。

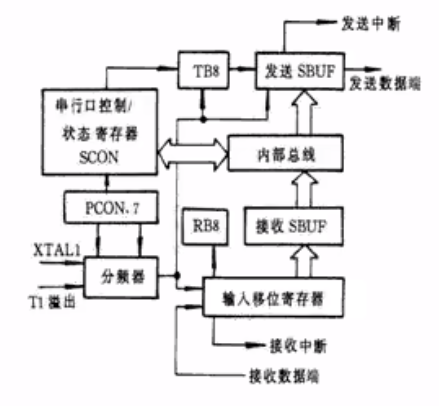

MCS-51串行口的基本结构

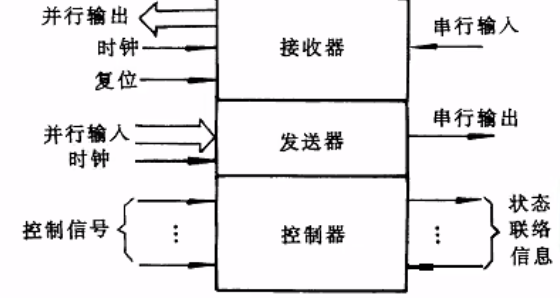

发送器：将CPU送来的并行数据，通过发送移位寄存器变为串行数据逐位发送，并自动添加起始位、停止位和奇偶校验位。

接收器：将接收到的串行数据，经接收移位寄存器变为并行数据，去掉起始位、停止位后，将正确数据送到接收数据缓冲器，供CPU读取。

控制器：接收CPU送来的编程命令，按选定方式实现对串行接口的控制。主要控制参数有：传送波特率的选择、数据格式的选择等。另外还与CPU交换状态信号和中断信号。

SCON为串行口控制/状态寄存器，通过编程写入SCON的控制位可选择串行口的工作方式，读出SCON的状态位可查询串行口的工作状态。

定时/计数器T1被用作串行口的波特率发生器，由可控分频电路决定数据传送的波特率。

串行口信息的发送/接收是通过写/读数据缓冲区SBUF来实现的。

串行口的SFR

串行数据缓冲器SBUF（99H）

串行口有两个8位数据缓冲器，一个是发送数据缓冲器SBUF，一个是接收数据缓冲器SBUF。它们共用一个地址99H，发送SBUF只能写入，而接收SBUF只能读出。

通过指令区分： MOV SBUF, A（写指令，发送） MOV A, SBUF（读指令，接收）

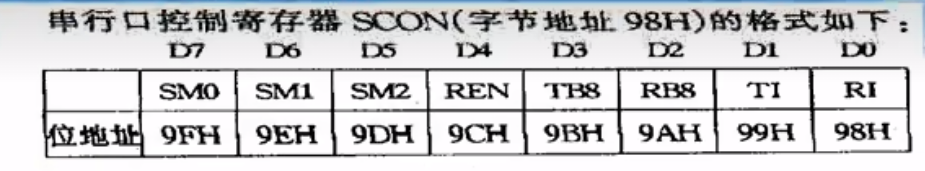

控制寄存器SCON（98H）

SM0 SM1 SM2 REN TB8 RB8 TI RI

节电控制寄存器PCON（87H）

SMOD（D7）

复位后状态均为00H

串行口控制寄存器SCON

SM0、SM1：串行口4种工作方式选择位
