HFSS学习笔记(一)基础篇 操作界面简介和使用前的准备工作

一、HFSS工作界面简介

在这里插入图片描述

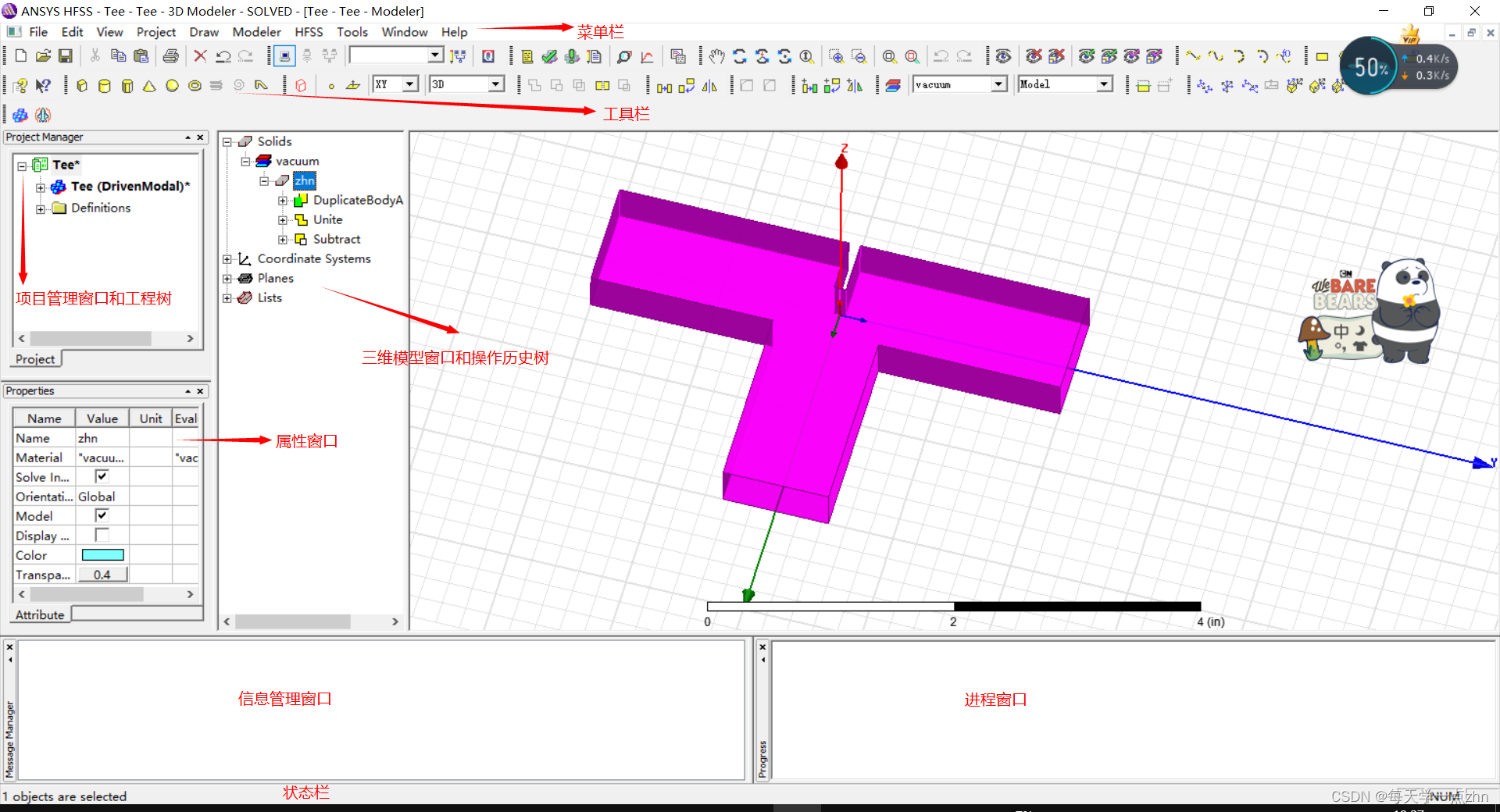

各区域的功能:

菜单栏:采用标准的Windows菜单,包含了全部的HFSS操作命令;
工具栏:列出了HFSS操作的快捷方式,这些都可在主菜单栏里面找到;
项目管理窗口和工程树:显示的是所有打开的工程文件以及工程文件所包含的设计文件;
属性窗口:选中一个文件之后就会出现与之相关的属性信息;
信息管理窗口:显示工程设计过程的各项信息,比如错误,警告以及分析完成等信息;
进程窗口:反映分析运算的进度;
状态栏:主要用来显示当前选择的操作命令的信息,或者在建模的时候输入模型的位置坐标和大小等信息。

二、设计的步骤

1.创建工程文件

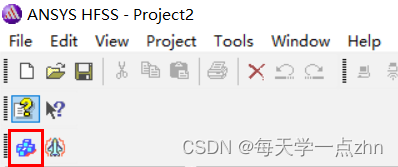

每次打开HFSS时会自动创建一个新的工程文件,我们首先要点击左上角的蓝色按钮,创建一个建模所需的坐标系。

右键点击工程树中的Project→Rename 可对工程进行重命名
右键点击工程树中的Project下级的蓝色按钮然后选择Rename可以对刚创建的design进行重命名

2.进行设计前的准备工作

在用HFSS进行建模之前,我们需要对软件进行一系列的设置,以便后续的使用。
1.设置建模使用的单位

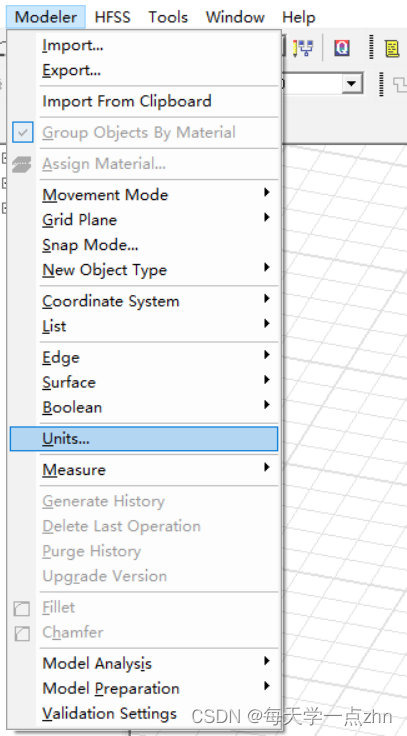

点击Moduler→Units

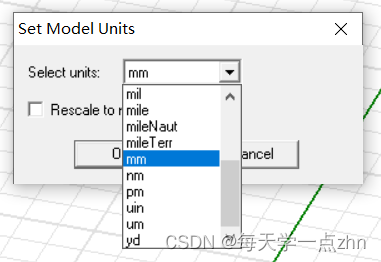

如图所示:
在这里插入图片描述在这里插入图片描述
2.设置求解类型

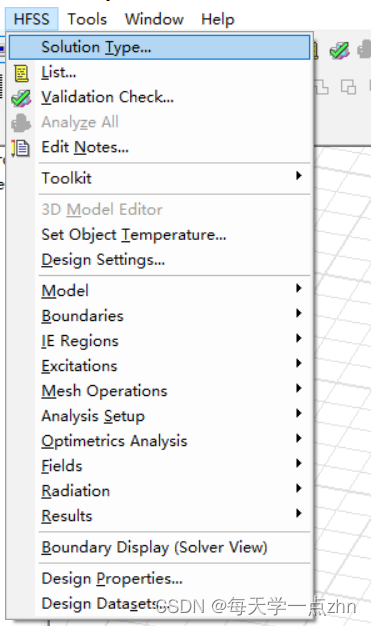

点击菜单栏的HFSS→Solution Type
在这里插入图片描述
在这里插入图片描述

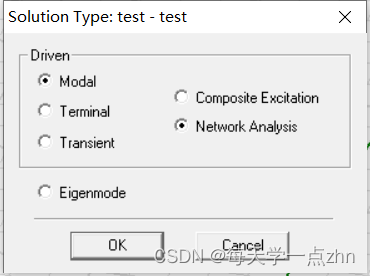

根据设计的需要选择合适的求解方式
其中:
①Modal(模式驱动求解类型)
用于计算无源高频结构的S参数,如微带、波导和由源驱动的传输线,并用于计算入射平面波散射。S矩阵解将用波导模的入射功率和反射功率来表示。

②Terminal(终端驱动求解类型)

用于计算单或多导体传输线端口的无源、高频结构的基于终端的S参数,这些S参数是由源驱动的。这种解决方案类型是基于终端的电压和电流描述。

③Transient(本征模求解类型)

用于计算时域问题。它使用时域(瞬态)求解器。对于瞬态,选择Composite Excitation或Network Analysis影响设置选项。如果选择Network Analysis,设置包括一个用于模拟的输入信号选项卡。

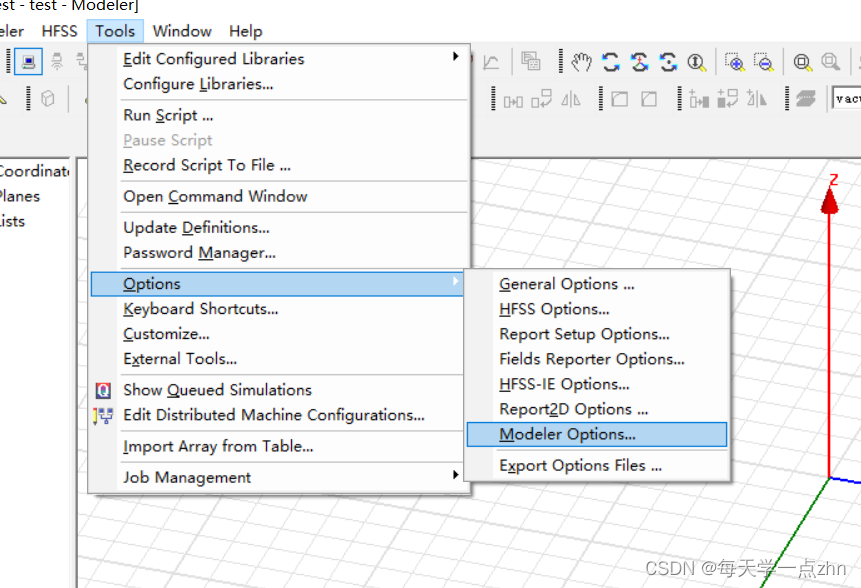

3.点击Tools→options→modeler options→选中Edit properties of new primitive
目的:在每次新建模型中后都会弹出属性对话框

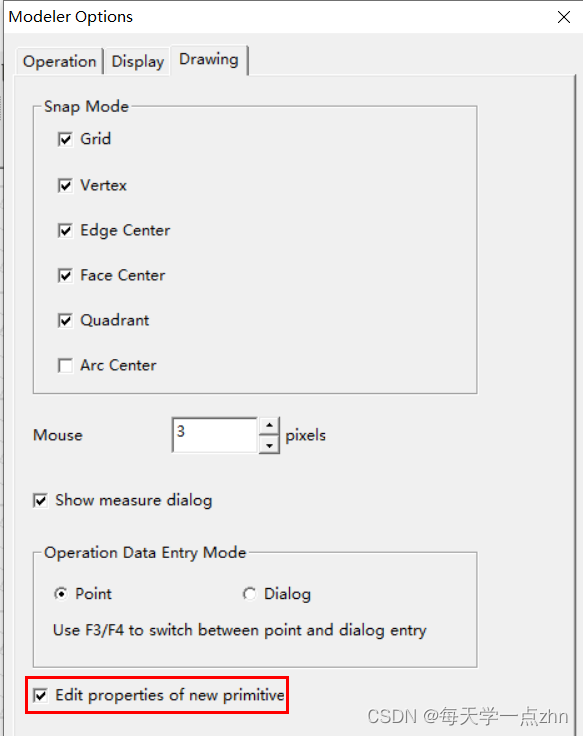

操作如图所示:
在这里插入图片描述在这里插入图片描述
