本文介绍了如何利用STM32的结构体来访问外设寄存器，以此实现点亮LED灯的操作。首先解释了结构体在STM32中的作用，特别是GPIO初始化结构体成员的设置。接着详细阐述了如何通过结构体对象配置管脚功能，并通过GPIO_Init函数进行初始化。最后，讨论了STM32的外设寄存器和其地址映射，强调理解底层地址操作对外设控制的重要性。

一：什么是结构体

  1. 在嵌入式中，库函数（意法半导体的外设库函数）包含很多类型结构体，结构体里面封装的是外设的地址，用结构指针指向结构体，所以可以使用结构指针访问结构体成员。

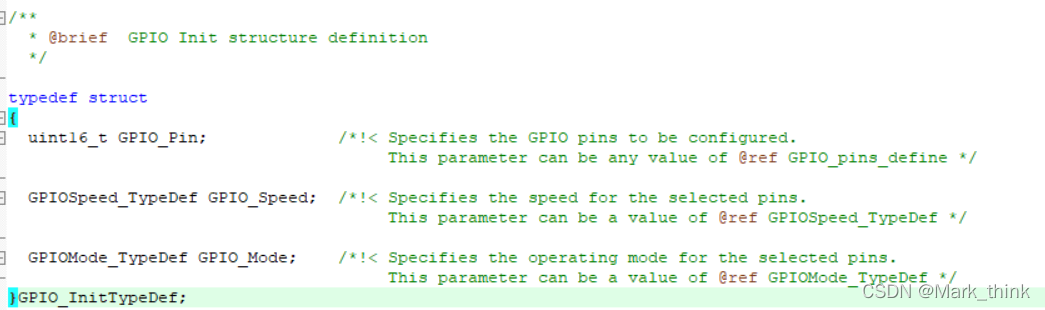

1.1GPIO初始化的结构体成员

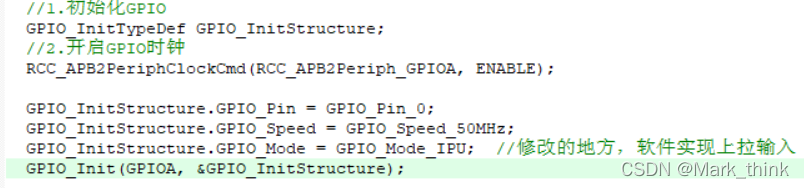

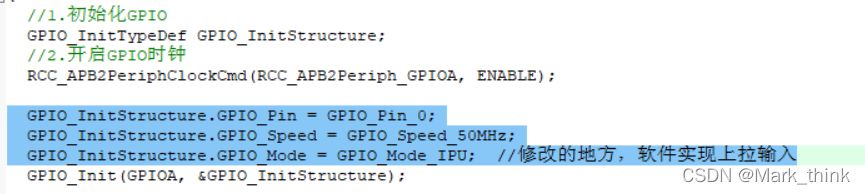

1.2声明结构体对象，对象访问成员，来配置管脚功能（参数封装的是寄存器地址）

1.3GPIO_Init(参数一， 参数二)

参数一：选择外设寄存器
