可变增益放大器(VGA)

可变增益放大器是信号链中的关键组件，其 “动态适应” 特性解决了信号幅度多变场景下的放大难题。从基础模拟电路到高频集成芯片，VGA 的设计与应用始终围绕 “增益可调、性能均衡” 展开，未来将随着通信、传感等技术的发展持续创新，满足更高精度、更广频段的需求。

一、基本概念

可变增益放大器（VGA）是一种增益（放大倍数）可根据输入信号或控制信号动态调节的电子放大器。其核心功能是在保持信号质量的前提下，通过调整增益来适应输入信号幅度的大范围变化，避免信号过载或放大不足，广泛应用于需要动态信号处理的系统中。

二、核心功能与原理

1. 增益可调性

   • 通过外部控制信号（电压、电流或数字信号）调节放大倍数，常见调节方式包括：
     • 模拟调节：利用电位器、压控电阻（如场效应管等效电阻）或反馈网络中的可变元件（如可变电容、电阻）实现连续增益调节。
     • 数字调节：通过数字信号控制开关阵列、数控衰减器（如 DAC 驱动的电阻网络）或集成数字接口（如 SPI、I2C）实现离散增益步进调节。

2. 反馈机制

   • 多数 VGA 基于负反馈原理设计，通过调整反馈电阻或反馈路径的增益来改变整体放大倍数。例如，经典的运算放大器（运放）VGA 通过改变反向输入端的反馈电阻 Rf​ 实现增益 A=−Rf​/Ri​ 的调节。

原理分析

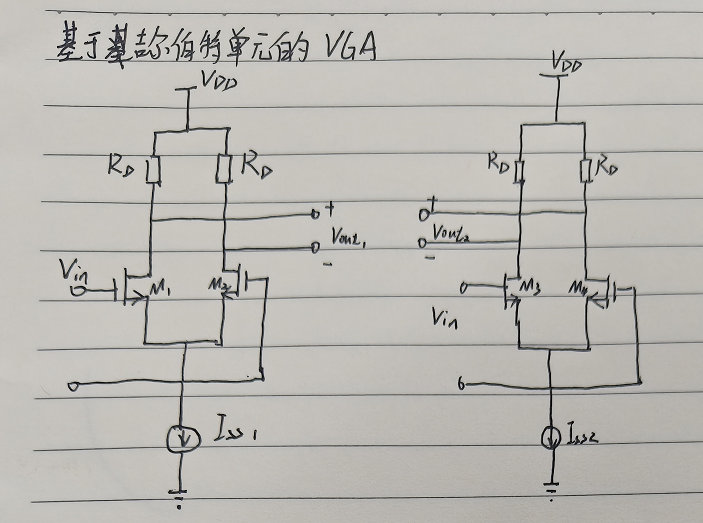

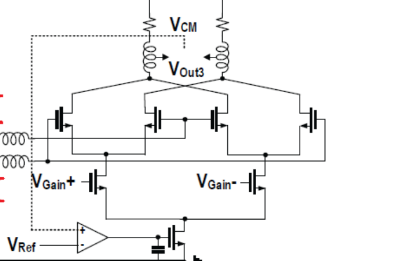

常见的吉尔伯特单元的VGA

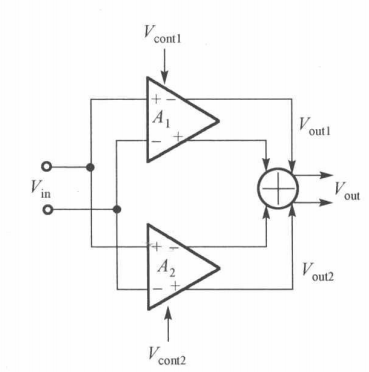

其实是由两个互为反向的差分对组合起来，如下图所示

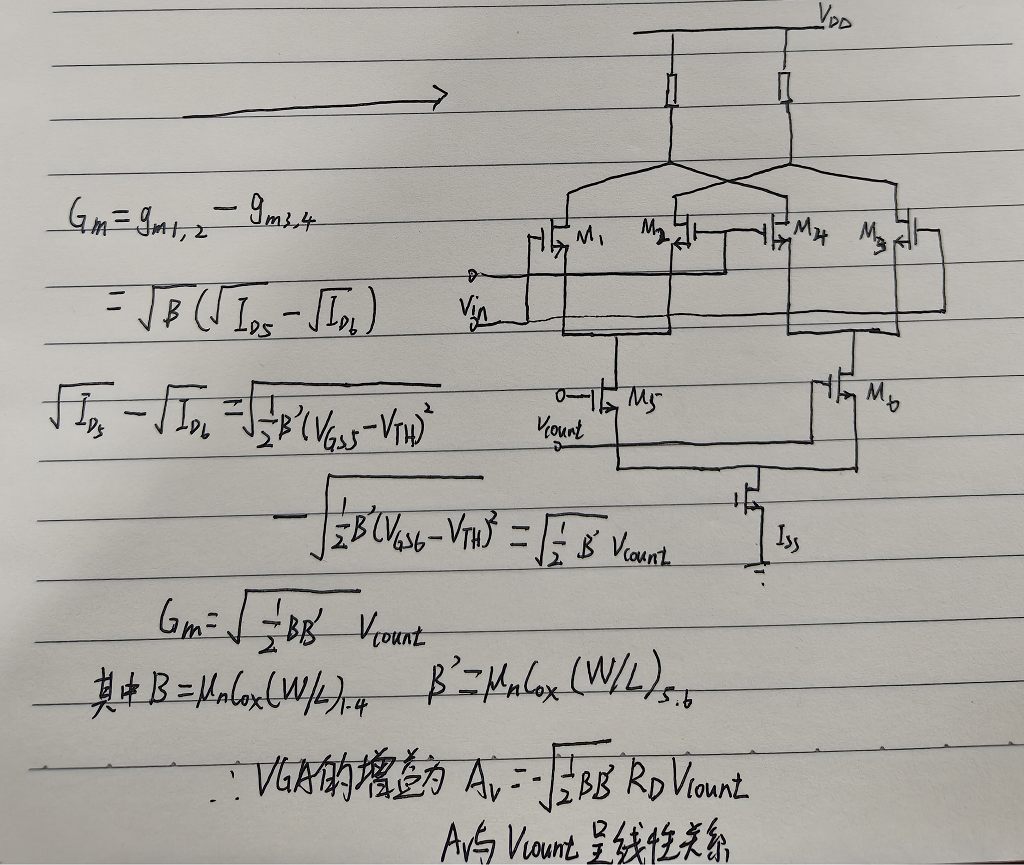

增益计算如下

三、关键技术参数

1. 增益范围
   • 最小增益与最大增益的范围（通常以 dB 表示，如 - 10dB~+30dB），覆盖信号从衰减到放大的动态范围。
2. 增益精度与线性度
   • 增益调节的准确性（实际增益与设定值的偏差）和线性度（增益随控制信号变化的线性程度），影响信号失真程度。
3. 带宽
   • 放大器保持指定增益时的工作频率范围，高频应用（如射频通信）要求 VGA 具备宽频带或可调带宽特性。
4. 噪声系数（NF）
   • 衡量放大器引入噪声的程度，低噪声 VGA 适用于弱信号放大场景（如雷达接收、传感器信号采集）。
5. 输入 / 输出动态范围
   • 最大不失真输入 / 输出信号幅度，决定了 VGA 在强信号下的抗饱和能力。
6. 调节速度
   • 增益切换或调整的响应时间，高速系统（如视频处理、高速数据通信）要求纳秒级甚至更快的调节速度。
