近期给树莓派4B加装3.5寸屏幕，过程记录如下：

目录

前言

一、给系统安装驱动

1、在线安装

2、离线安装

二、使用预装驱动的镜像

三、调整方向

四、调整分辨率

 五、屏幕校准

总结

---

---

前言

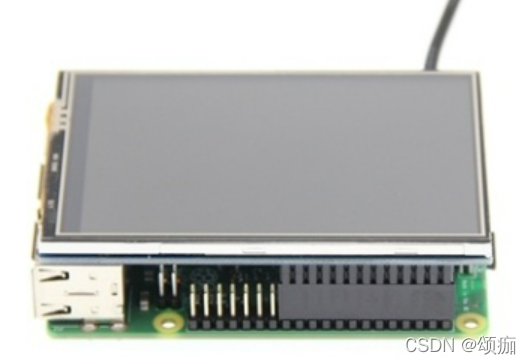

屏幕连接如图

可以通过两种方法使用该LCD：方法一，给Raspbian/Ubuntu Mate/Kali和Retropie系统安装驱动。方法二，使用预装驱动的镜像。

一、给系统安装驱动

1、在线安装

在树莓派官网下载最新版本的镜像（Raspbian/Ubuntu Mate/Kali或Retropie），并烧录。

通过网络下载相关驱动代码，在执行相应的安装命令，在整个过程中确保可以正常联网。

git clone https://github.com/waveshare/LCD-show.git
cd LCD-show/
sudo ./LCD35-show

注意1：执行apt-get upgrade会导致LCD无法正常工作。此时需要编辑SD卡中的 config.txt 文件，并删除这一句：dtoverlay=ads7846。

注意2：在Raspbian-lite下，需要执行sudo ./LCD35-show lite命令，以安装驱动。

2、离线安装

下载相关文件  ->        相关文件

将文件拷贝到boot目录下，进行解压缩

cd /boot
sudo tar zxvf LCD-show.tar.gz
cd LCD-show/

安装对应屏幕大小的驱动，安装完成后系统会重启

In case of 3.5" RPiDisplay(MPI3501):
sudo ./LCD35-show

PS:我的树莓派选择LCD35-show出现的拖尾问题，后面更换为MHS35-show正常。

sudo ./MHS35-show

二、使用预装驱动的镜像

下载并安装镜像  ->   镜像文件

三、调整方向

安装完触摸驱动后，可以通过运行以下命令修改屏幕旋转方向。

cd LCD-show/
#X可选0、90、180和270。分别表示LCD旋转0度、90度、180度和270度。
sudo ./LCD35-show X

在Raspbian-lite下的旋转命令如下：

cd LCD-show/
#X可选0、90、180和270。分别表示LCD旋转0度、90度、180度和270度。
sudo ./LCD35-show lite X

四、调整分辨率

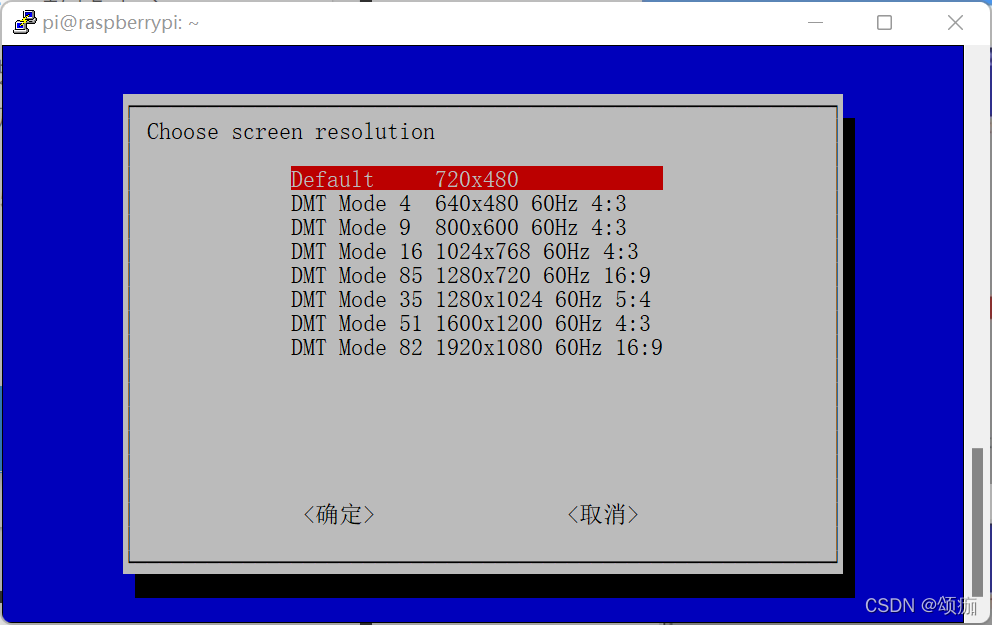

3.5寸的触摸屏默认是480*320分辨率，可以通过树莓派进行分辨率设置

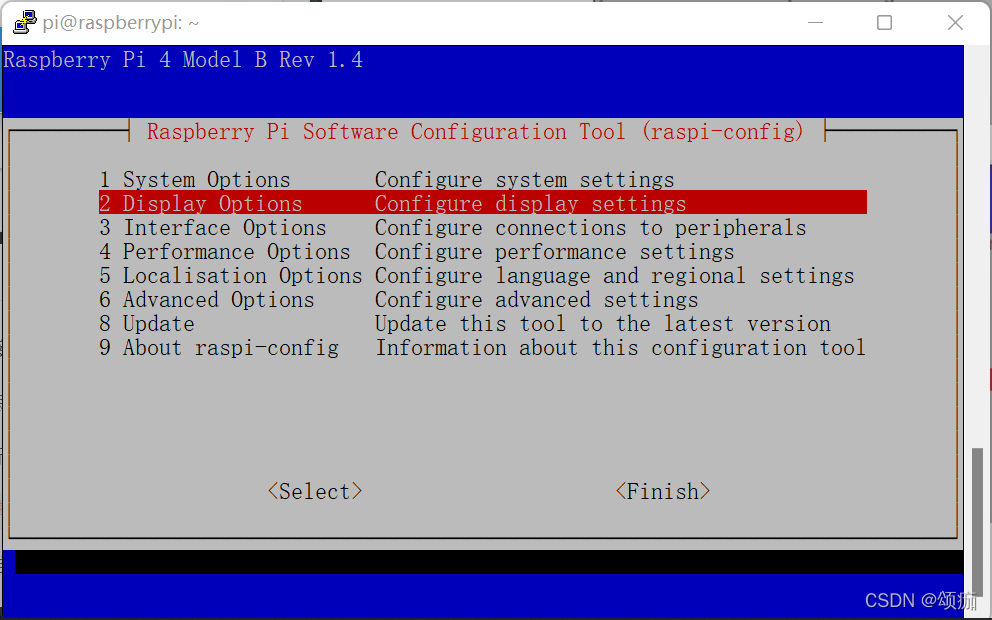

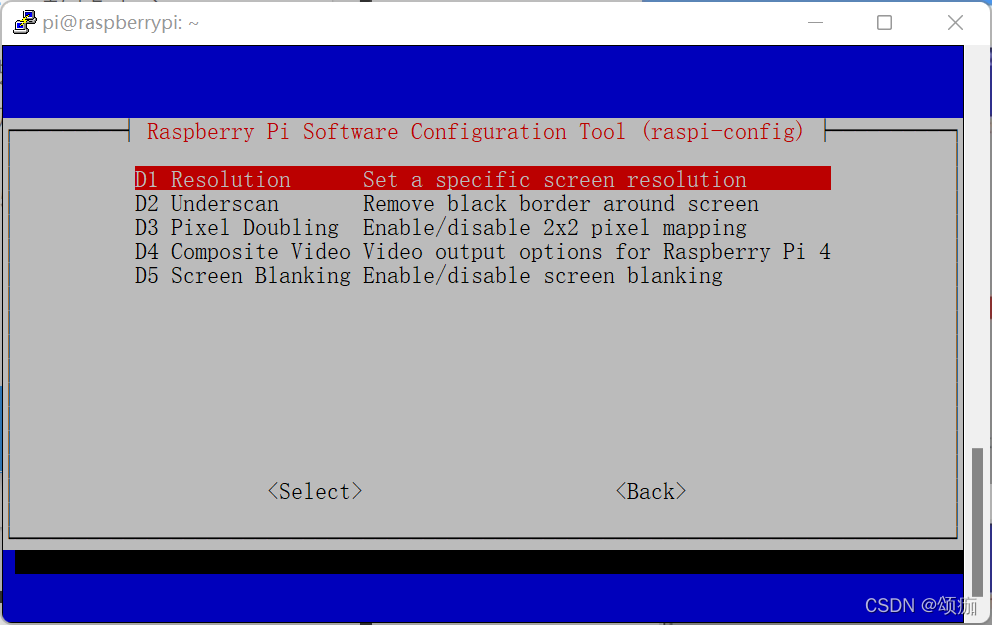

sudo raspi-config

 五、屏幕校准

这个时候，电容笔是没法完美点击屏幕的，需要进行屏幕校准。

安装xinput后，执行校准程序

cd /boot/LCD-show/
sudo dpkg -i -B xinput-calibrator_0.7.5-1_armhf.deb
DISPLAY=:0.0 xinput_calibrator

屏幕上会出现校准的十字，使用进行四点校准，校准完成后会出现以下代码：

Section "InputClass"
	Identifier	"calibration"
	MatchProduct	"ADS7846 Touchscreen"
	Option	"Calibration"	"3902 142 208 3944"
	Option	"SwapAxes"	"0"
EndSection

进入配件文件中，将刚才校准得到四个数字进行对应的替换，例如我这里是"3902 142 208 3944"，替换文件中响应的文字。然后保存，重启树莓派。

sudo nano /etc/X11/xorg.conf.d/99-calibration.conf

如果没有配件文件，则自行创建，之后再写入

mkdir -p /etc/X11/xorg.conf.d
touch /etc/X11/xorg.conf.d/99-calibration.conf

---

总结
