Solidworks安装后的基础设置调整

Remark:

Solidworks版本升级后需要重新配置内容

• 文件模板
• 材料库

配置

导入材料库

参考：SolidWorks如何自定义材料库

1. 打开编辑材料界面

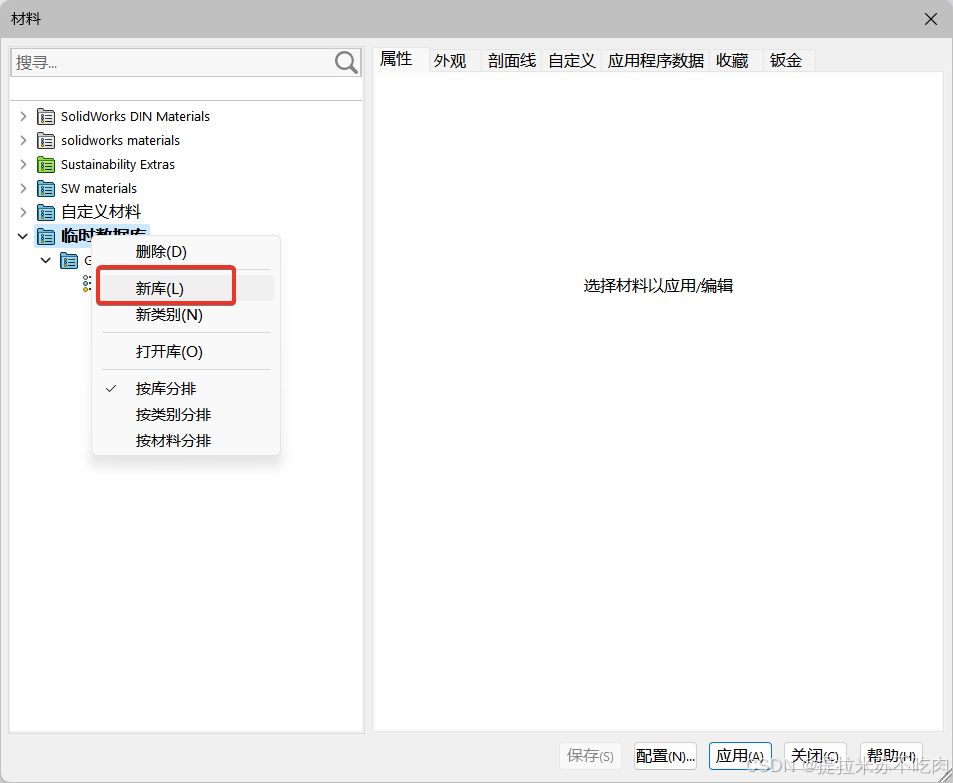

2. 右键任意材料文件夹，选择新库

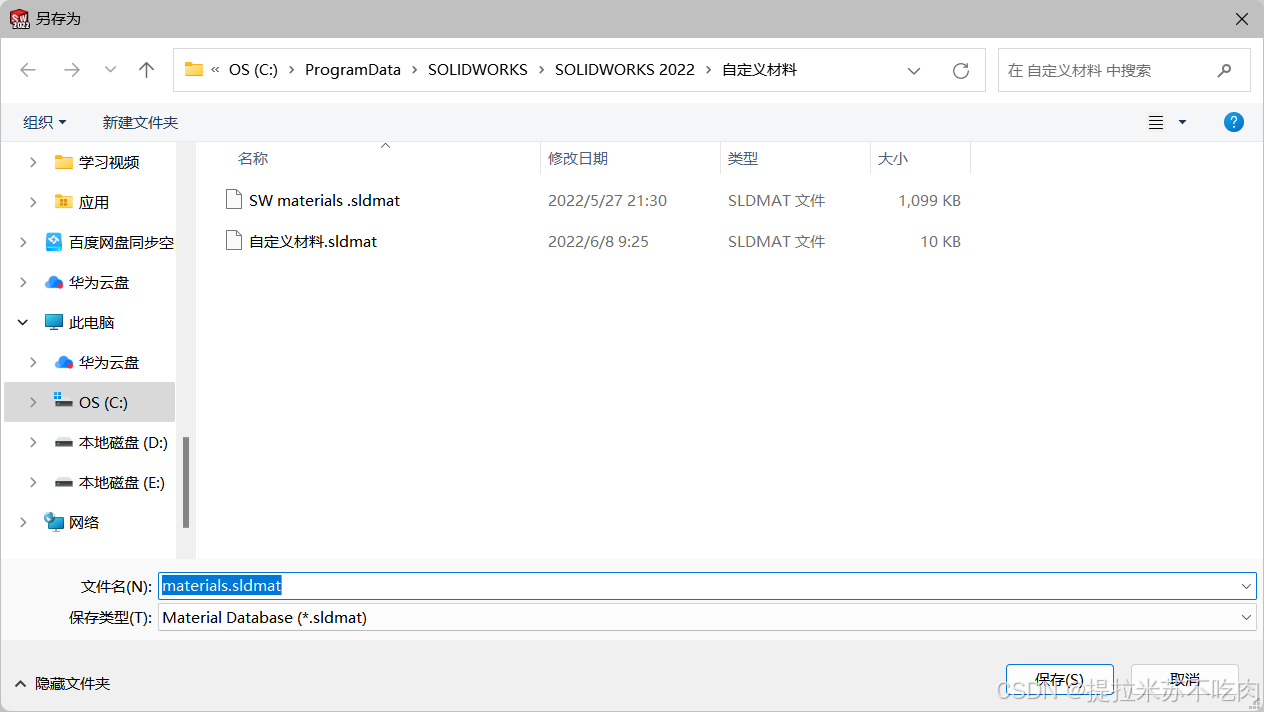

3. 在“另存为”的界面里把需要导入的材料库文件移动到目录下

4. 重启solidworksr软件即可
   通常自定义材料文件在这个地址：

C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2022\自定义材料

正在使用的材质数据库

GB材料.sldmat:

• 数据库来源于学长在网上查找的资源。
• 已经发现其中的材料参数并不是完全正确，如Q235的屈服强度应该是234MPa,但是材质数据库中的参数并不是。

SW materials.sldmat

• 数据库来源于本科导师
• 平时材料我会更倾向于使用这个数据库，在一些GB材料如塑料等找不到的情况下使用上面的GB材料

Remark: 我正在使用的材质数据库见文章顶部资源

鼠标笔势

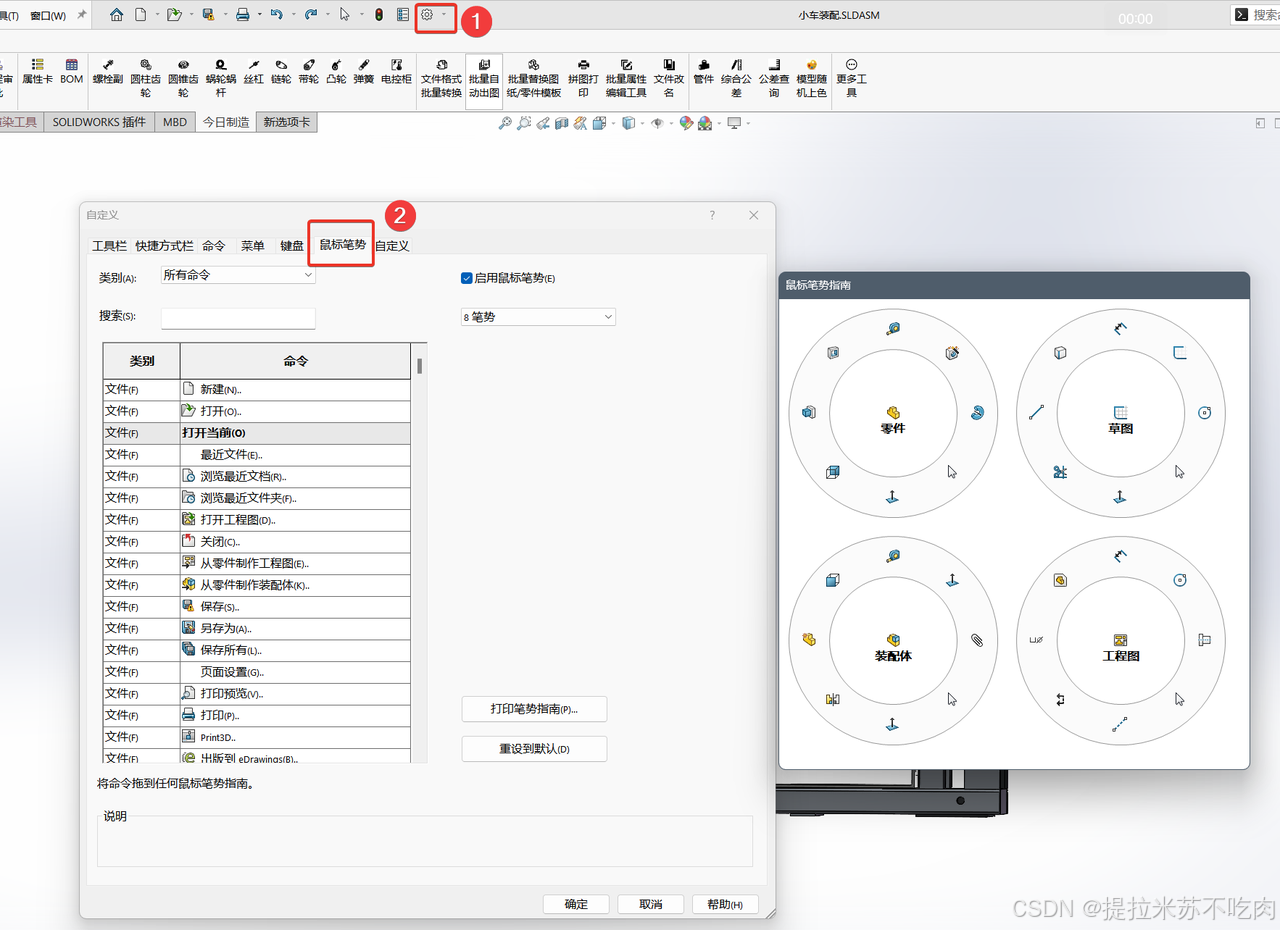

设置–自定义–鼠标笔势
Remark: 这套鼠标笔势是我目前用的最顺手的设置，当然大家可以自行按照习惯更改

模板

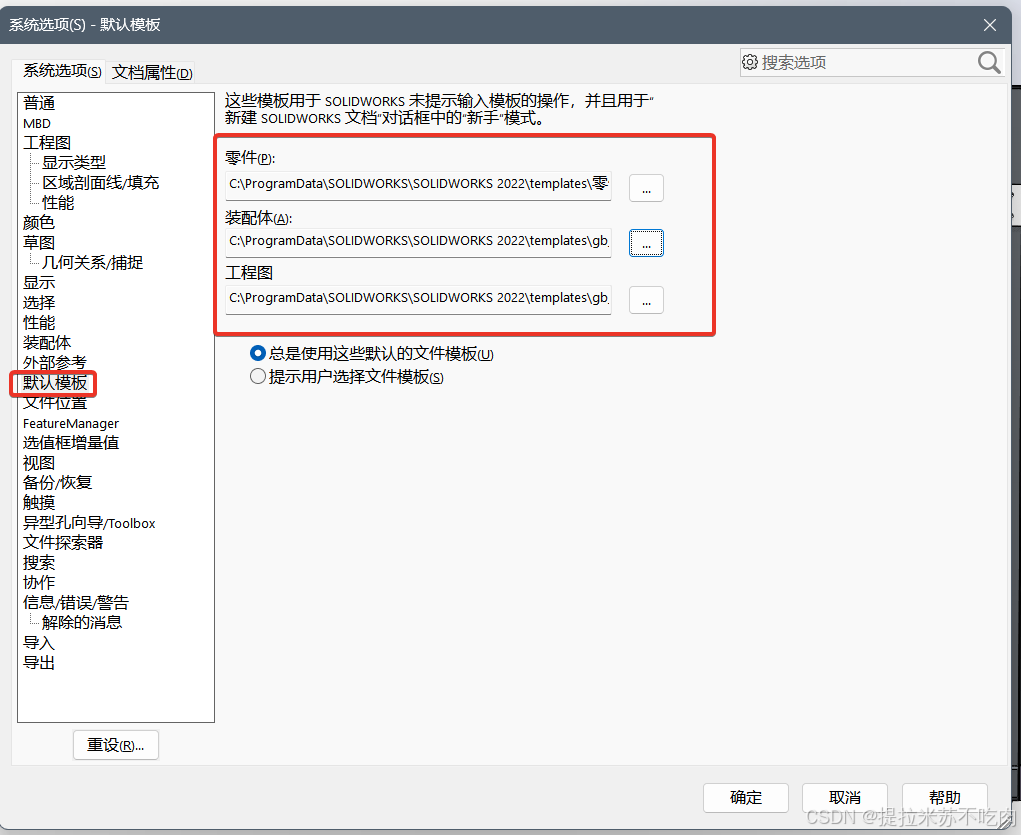

Solidworks的模板一般在如下位置：

C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2021\templates  # 以sw2021为例

C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2022\templates # 以sw2022为例

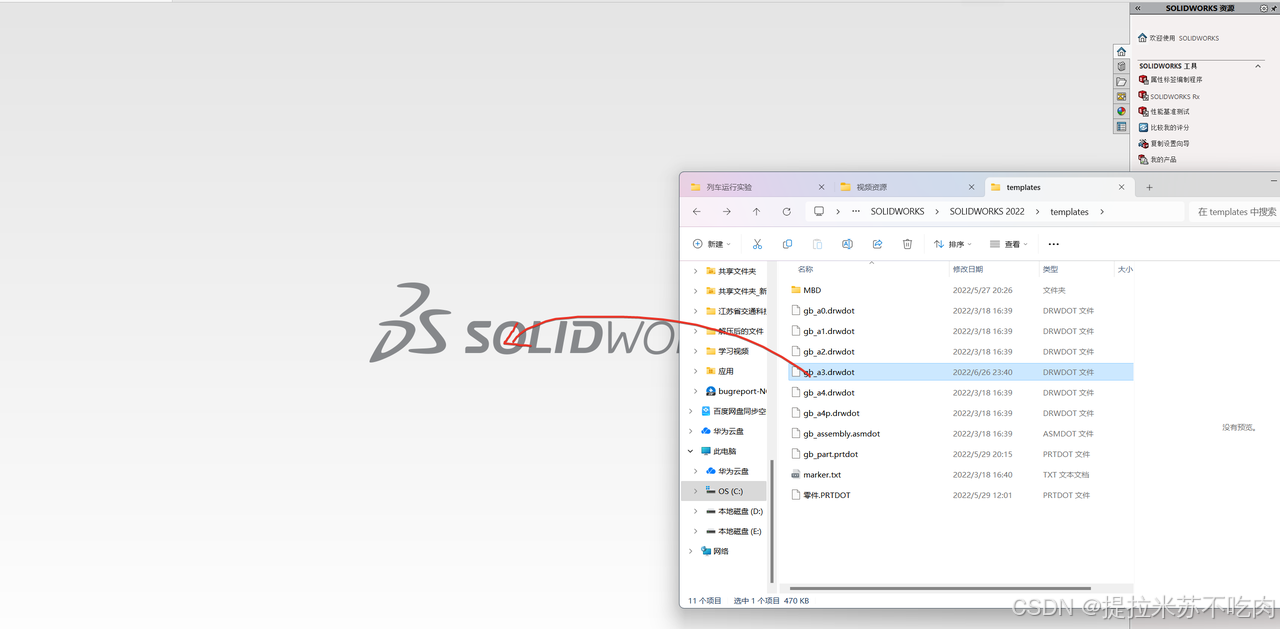

修改模板时直接把文件拖到solidworks中即可打开

正在使用的零件、装配体、工程图模板

gb_a3.drwdot

• 工程图a3模板，适用于sw2022及以上
• 主要修改

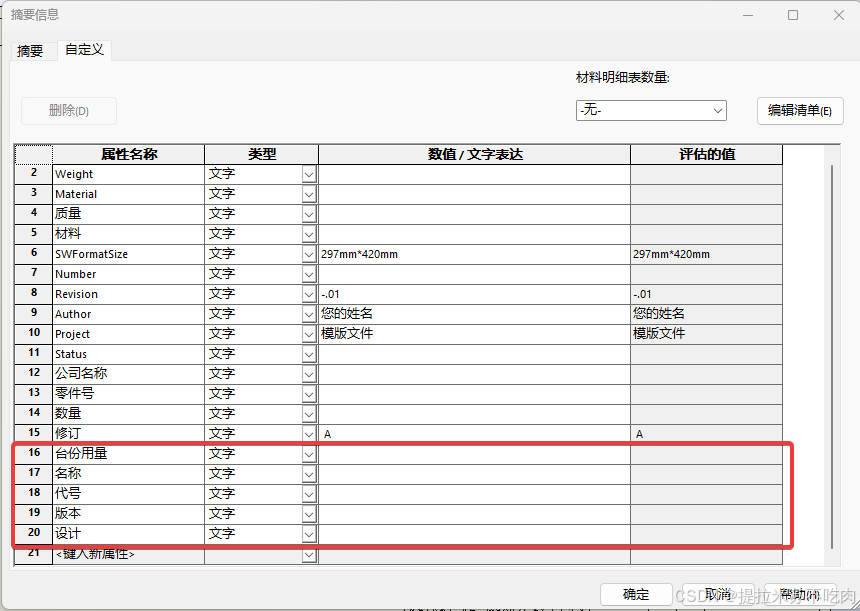

  • 摘要信息：添加台份用量、名称、代号、版本、设计信息

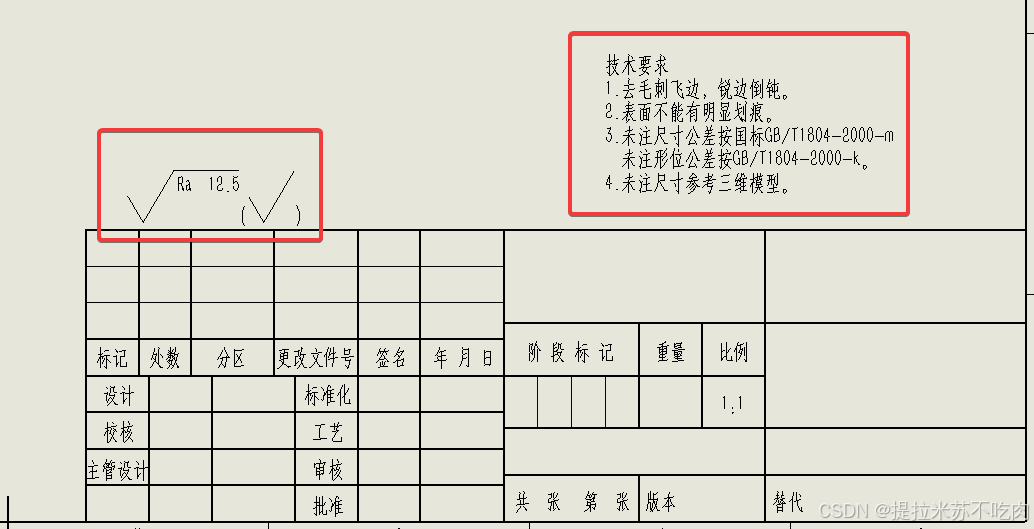

  • 在标题栏上方添加未注表面粗糙度，和技术要求


  • 设置图层信息

gb_assembly.asmdot

• 装配体模板，适用于sw2022及以上

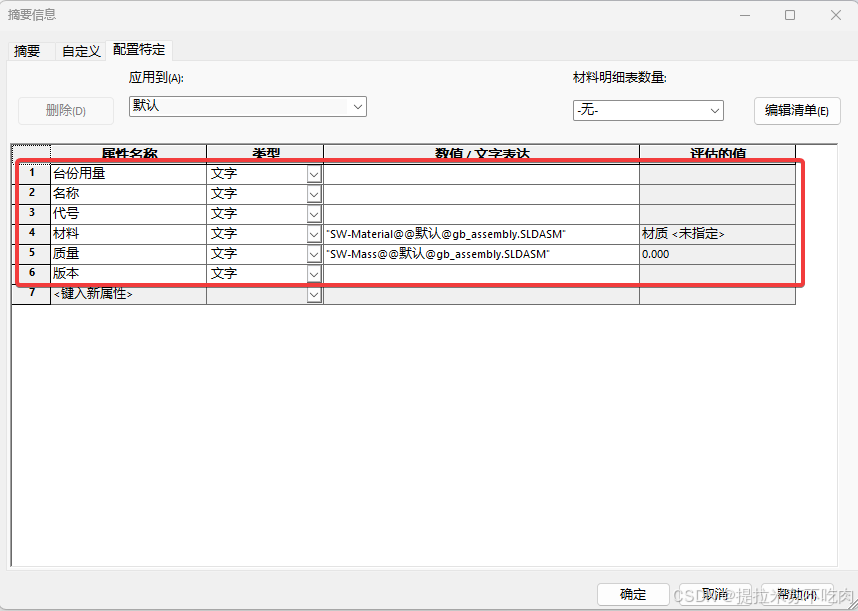

• 在摘要信息–配置待定中添加台份用量、名称、代号、材料、质量、版本信息

gb_part.prtdot

• 零件模板，适用于sw2022及以上版本

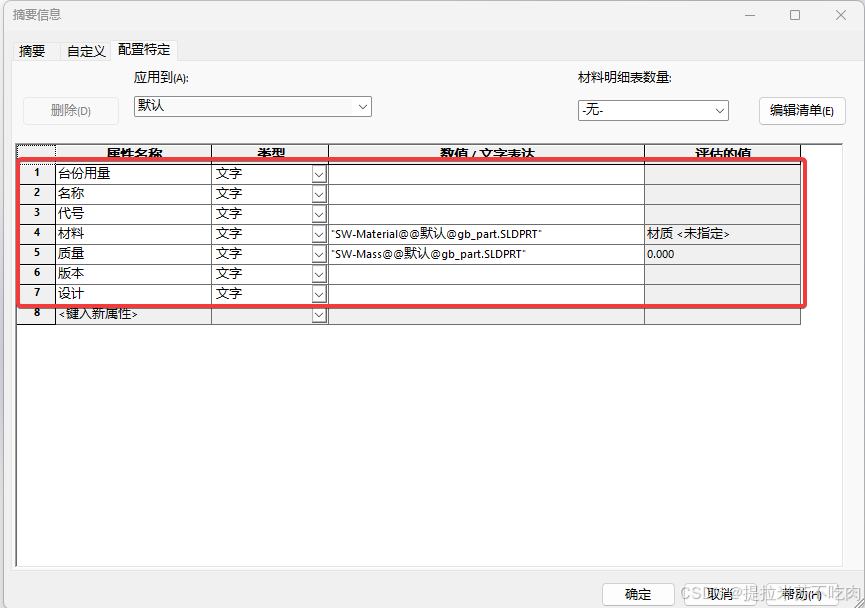

• 在摘要信息–配置待定中添加台份用量、名称、代号、材料、质量、版本、设计信息

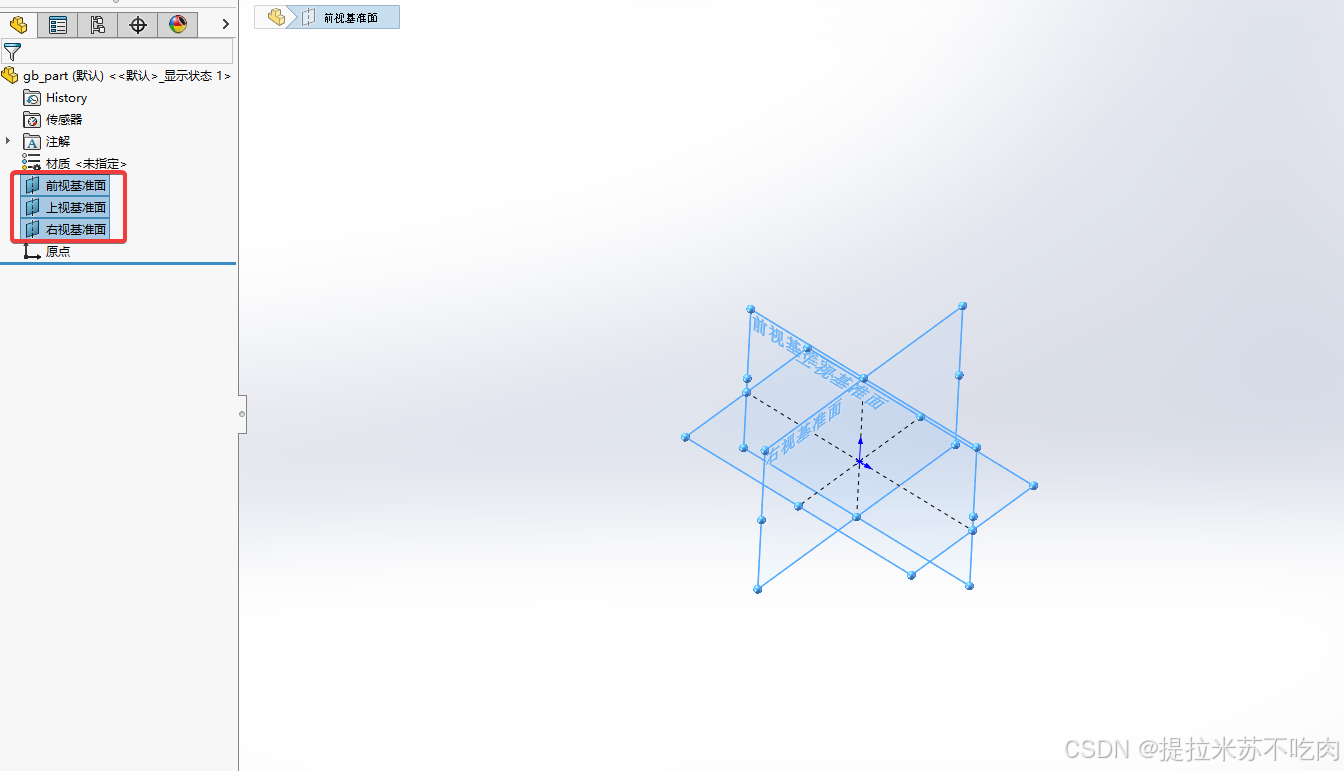

  • 显示前视、上视、右视基准面

    Remark: 以上模板也包含在文章顶部的资源压缩包中

工程图模板补充说明

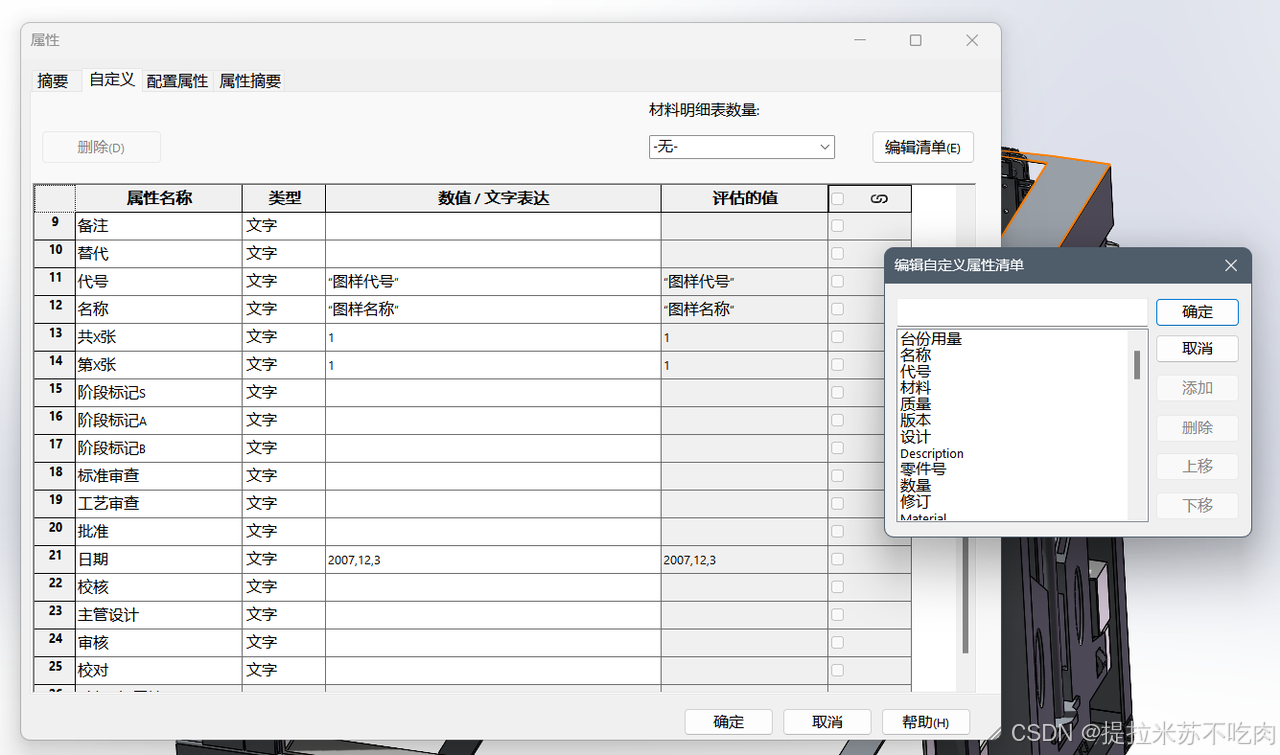

零件给属性：

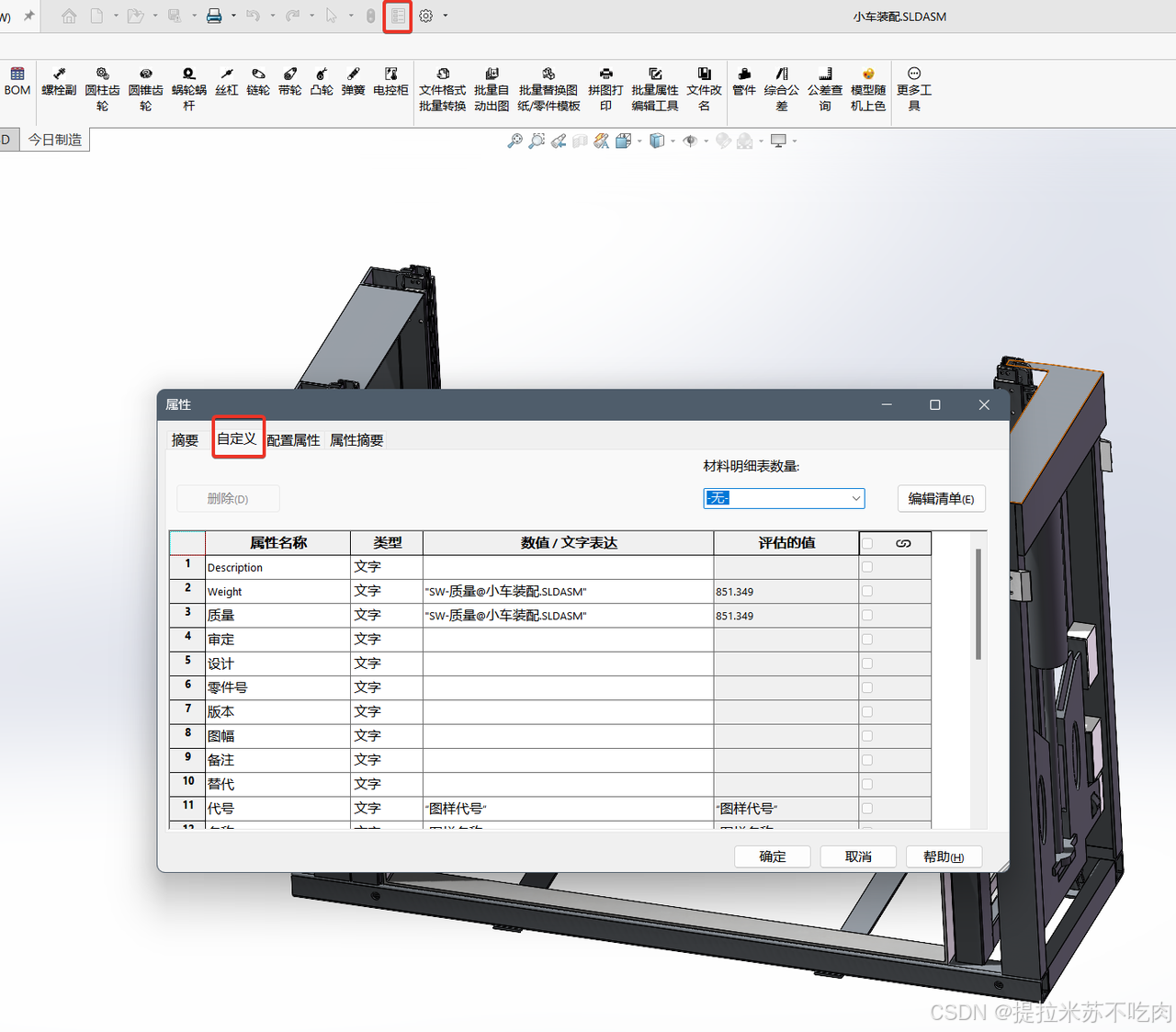

文件属性–自定义–配置属性

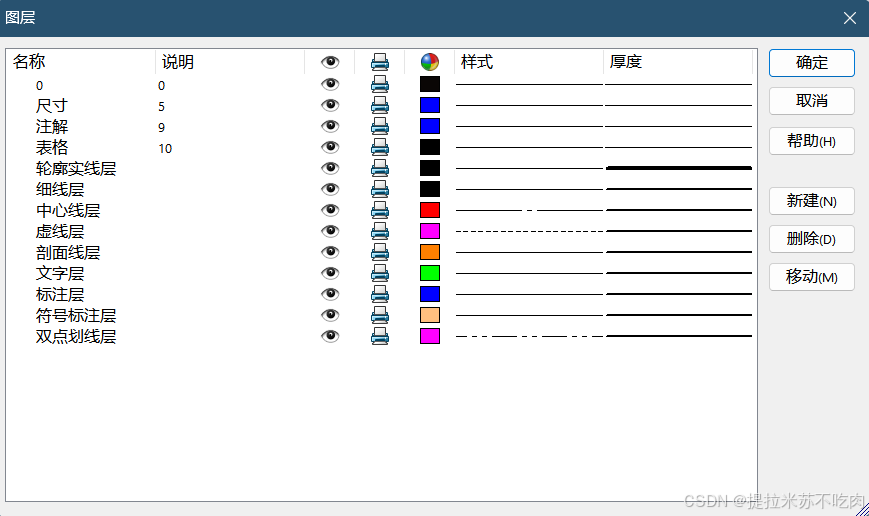

图层

设置–文档属性–把文档位置设置好

图层中各个颜色调整好

插件

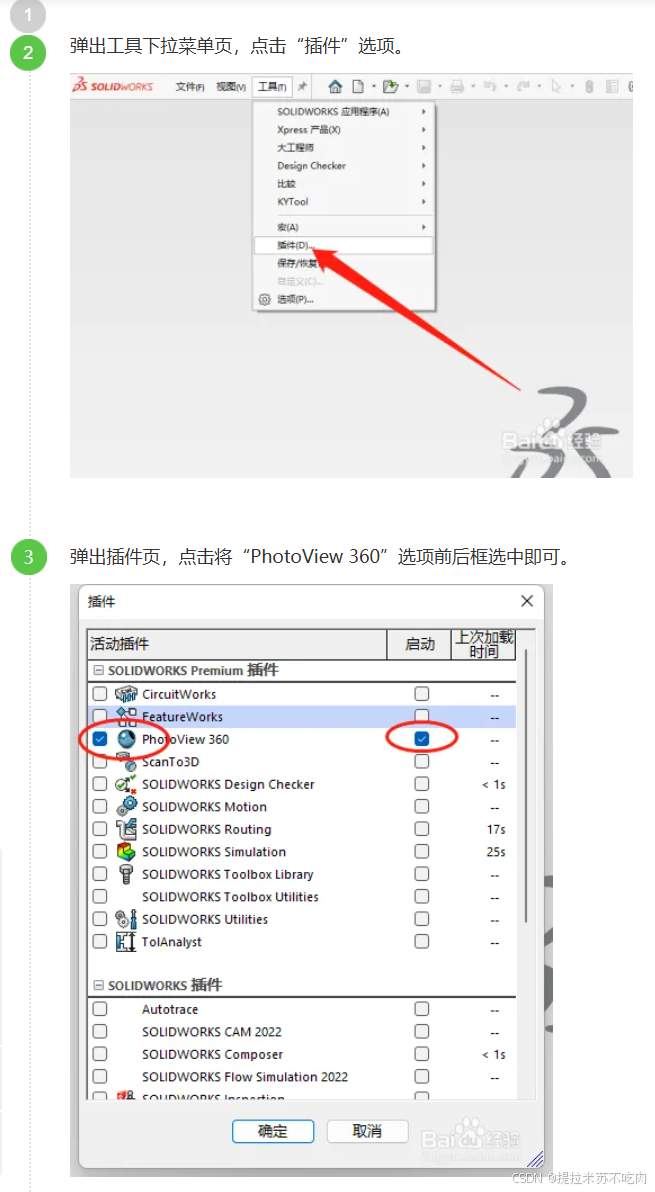

设置自启动的插件

参考百度

各插件功能：

1. CAM工具：这些插件主要用于计算机辅助制造（CAM），帮助用户进行复杂的机械加工任务。
2. 模拟与分析工具：这些工具可以对设计进行各种模拟和分析，如静态、动态、热力学等，以确保设计的可靠性和安全性。
3. 数据管理和迁移工具：这些插件帮助用户管理和迁移大量的设计数据，提高数据处理的效率。
4. 自动化设计工具：这些工具通过自动完成重复性的设计任务，减少人工操作，节省时间并提高可靠性。
5. 标准件库：这些插件提供了丰富的标准件库，用户可以快速调用常用的零部件，简化设计过程。
6. 扩展界面工具：这些工具提供了全新的用户界面和鼠标拖动控制，使得设计过程更加直观和高效。
7. 批量改名插件：这个插件可以快速更改文件名称，根据自定义规则指定新的名称，如添加前缀、后缀等。
8. Autotrace自动扫描插件：类似于PhotoShop中的魔术棒功能，帮助用户捕捉图片边界并转换成曲线，再利用于设计中。
9. RapidTools插件：这是一款包含多种实用功能和工具的工具箱，可以帮助用户更快速地完成设计任务。
10. SOLIDWORKS Inspection 插件：这个插件可以发布和导出各种格式的检查报告，如PDF、eDrawings和Microsoft Excel，用户可以自定义列表以满足公司需求。
11. 宇喜工具集：这是一个高效插件，可以帮助机械设计工程师批量完成设计工作，提高设计效率，加速产品研发。
12. Solidkits二次开发插件：基于SolidWorks二次开发的增效插件，具有不同的种类和用途，可以提升使用效率，自动完成重复性的设计任务。

这些插件不仅丰富了SolidWorks的功能，还大大提升了用户的工作效率和设计质量。选择合适的插件可以根据具体的设计需求和工作流程来决定，以达到最佳的效果。
