今天是1/47，
在刚刚打开solidworks回进入一个初始界面设置，一般会自动弹出一个欢迎界面,可以通过勾选左下角的启动时不显示来让下次打开时不在弹出欢迎界面（也可通过Ctrl+F2或者按最上方的小房子再次呼出欢迎界面）。为了以后的操作方便，可将左上角的dolidworks图标后的小三角形按出来，然后选择将其固定。效果如下图：
在欢迎界面中，我们可尽量选择高级模式（为了以后工程图的调取方便，若用新手模式下的工程图可能会出现错误）会出现如下几个模板：
这个是零件模板
这个是装配体模板
其余剩下的模板都为工程图模板
打开零件模板后，在零件模板中，我们主要要学习钣金、草图、特征、焊件、装配、工程图

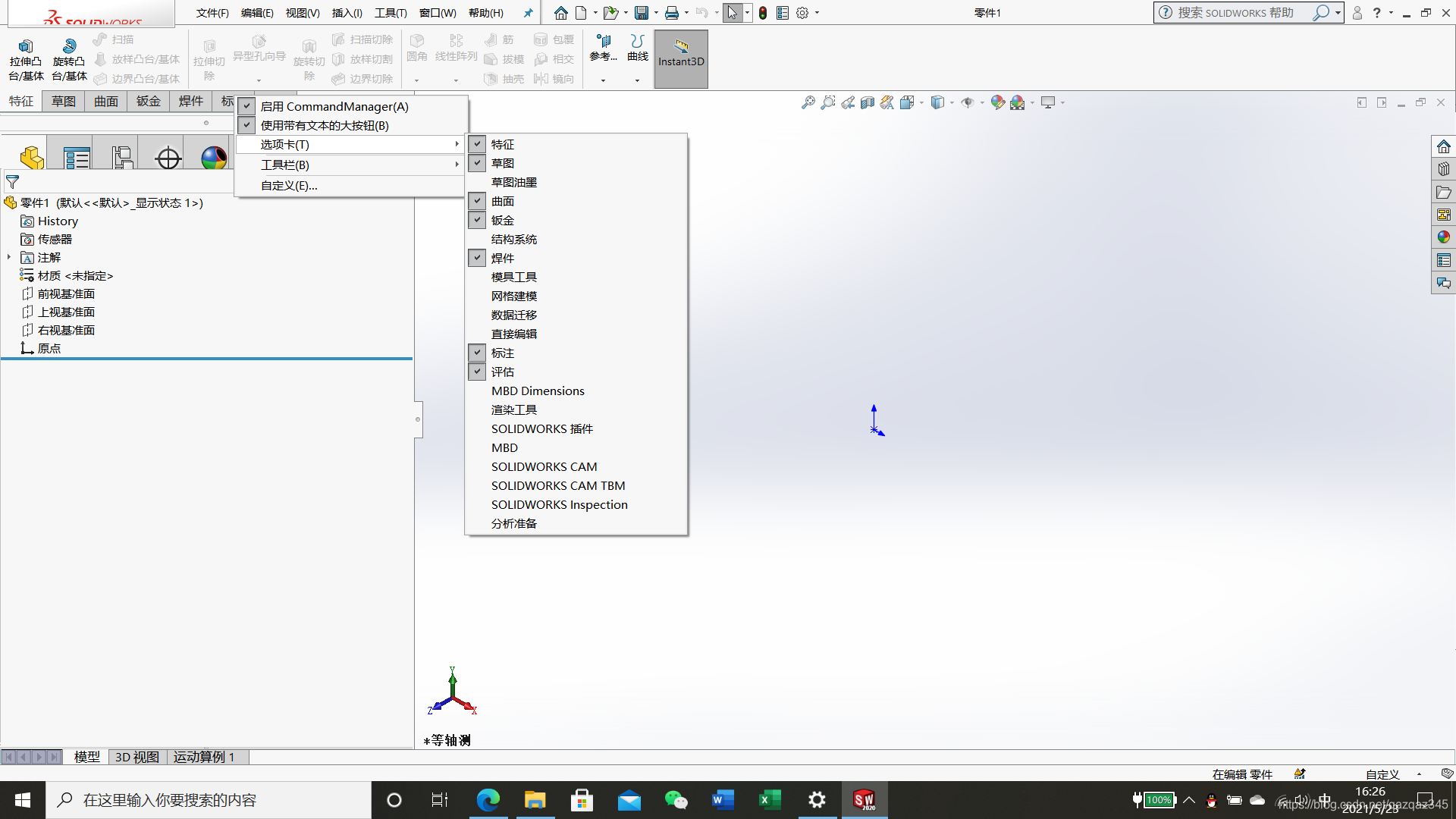

可以在工具栏中右键后选择选项卡，把我们常用的一些工具给勾选出来，那么它们就会出现在工具栏里了，方便了下次的使用（不要将使用带有文本的大按钮这个选项关闭，大佬随意...）
左边的一栏称为设计树，零件设计的每一步步骤都会在其中展现，我们可以在设计树中直接进行操作

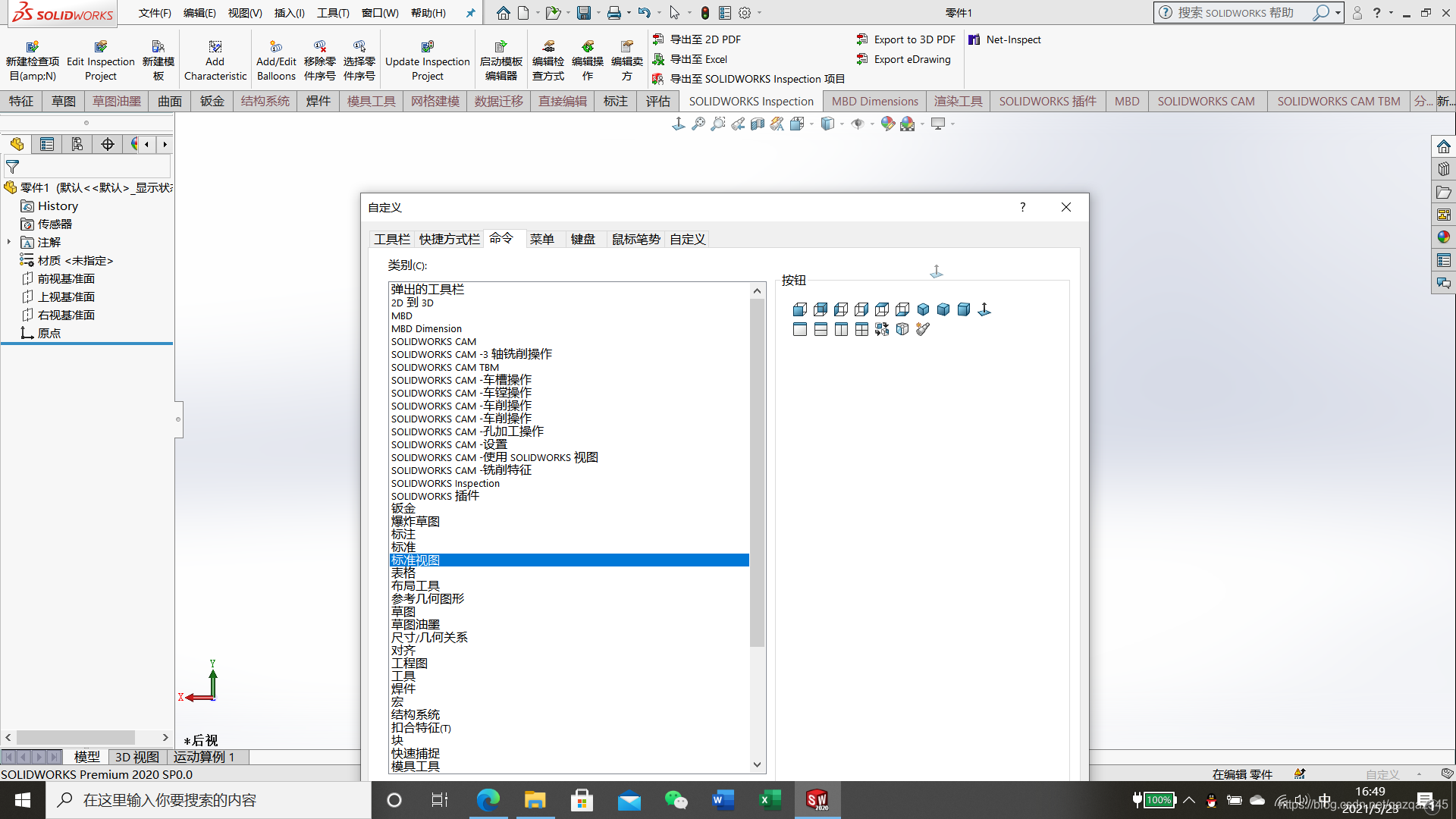

调用垂直于（18版中称为正视于）这个命令：可在界面上方的齿轮处选择自定义，再选择其中的命令，找到标准视图，在按钮中找到垂直于的按钮，直接用鼠标拖动出来，放在自己想放的地方。（通常放在视图前导上）
