一、BOOST电路简介
Boost升压电路是一种直流—直流变换电路,即是一种开关直流升压电路。电路由直流电压源、电感L、开关管Q、二极管D、滤波电容C、负载电阻R组成。其运行可以分为充电过程和放电过程。在充电过程中，IGBT导通，IGBT相当于导线，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，所以电感上的电流以一定的比率线性增加。随着电感电流增加，电感里储存了一些能量。放电过程中，IGBT截止时，由于电感的电流不能突变的特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。

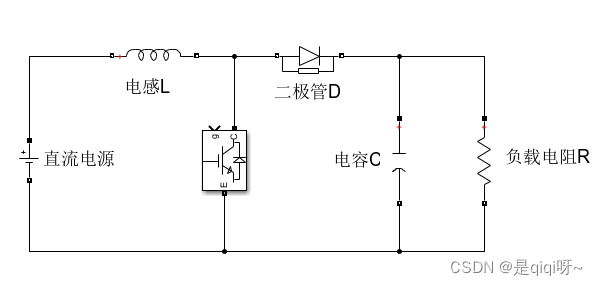

BOOST电路原理图：
二、设计目的
通过对Boost 电路的设计，掌握Boost电路的工作原理，综运用所学知识，进行Boost电路和系统设计的能力。
根据给定指标，设计BOOST电路参数。
利用MATLAB仿真软件，做出MATLAB模型图及其MATLAB示波器的波形。（MATLAB版本为R2020a）
Boost基本工作原理:
假设电路中电感L值很大，电容C值也很大。当V处于通态时，电源E向电感L充电，充电电流基本恒定为iL,同时C上的电压向负载R供电，因为C也很大，基本保持输出电压为恒值U0.设V通态时间为ton ,此阶段L积蓄能量为 E iLton 。当V处于断态时E和L共同向C充电，并向负载R提供能量。设V处于断态时间为toff,则这期间电感L释放能量为（U0-E）iLtoff.一周期T中，电感L积蓄的能量和释放的能量相等，即
化简得：

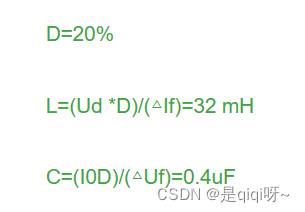

计算过程：
三、MATLAB的模型图及示波器波形

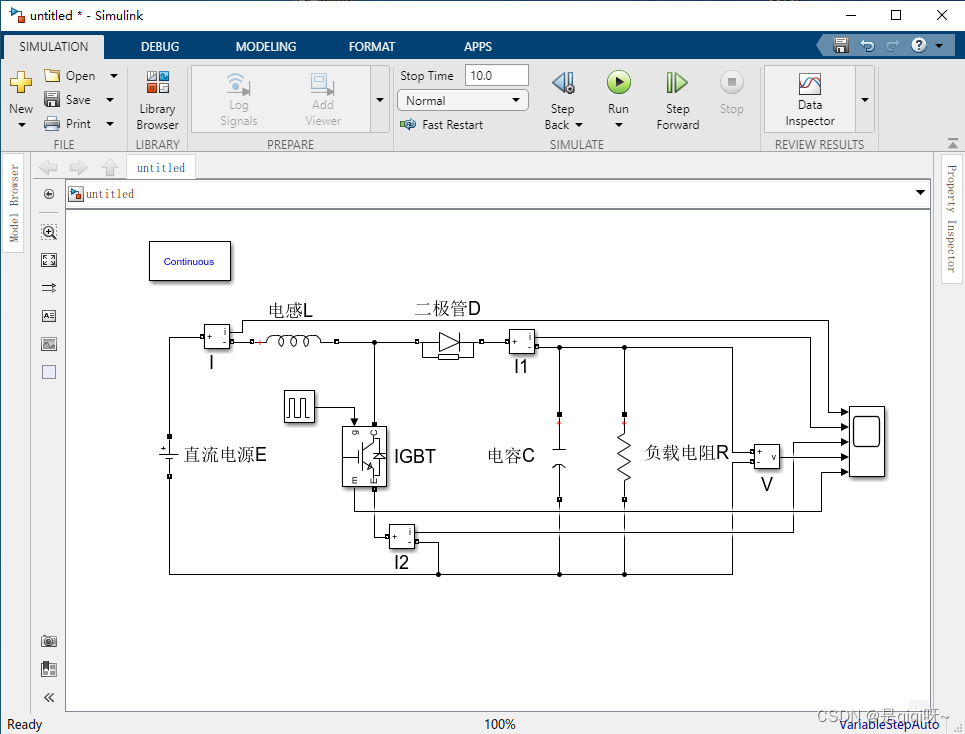

01 MATLAB模型图

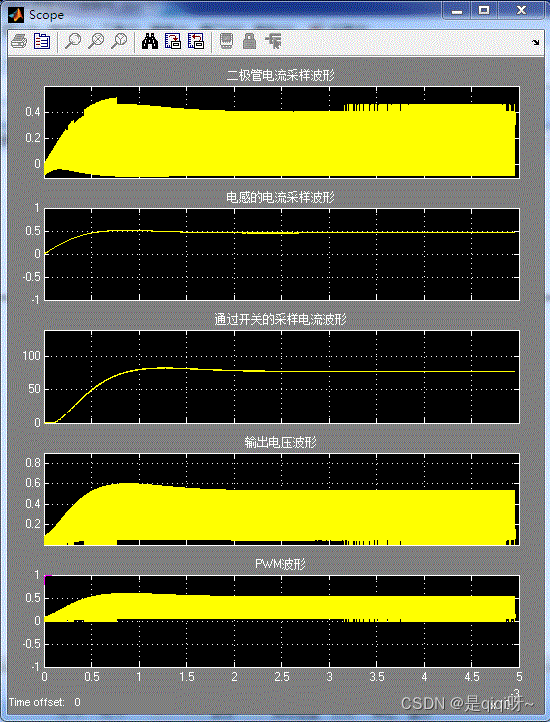

02 MATLAB示波器波形

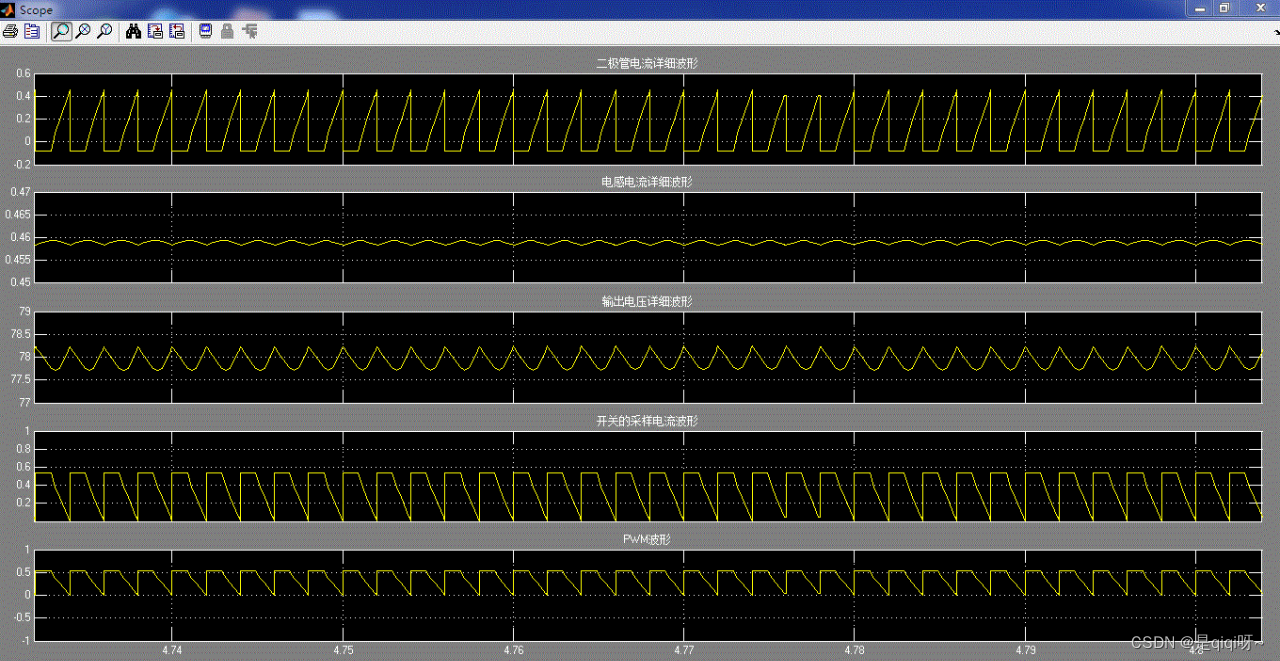

03 MATLAB波形细节图
四、实验波形和参数
实验结果波形如下图5所示，其参数：D=30%，L=0.032H，C=0.3uF， 周期T=2e-6，停止时间t=0.005s。

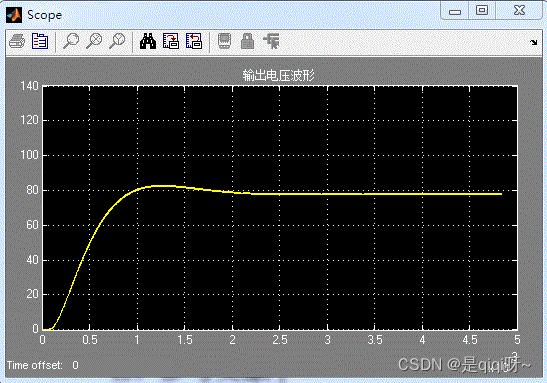

输出电压波形：
