立创eda入门-原理图，PCB制作

这个学期要修一门电子线路制图的课，用到了立创eda，有些收获，故在此记下。

1.原理图

这个刚开始都是老师给，学生照着画就行，所以就简单说一下怎么找元器件。

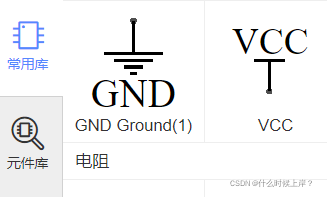

像一般的电阻，电容，电感都可以在这找到，如果有封装要求的话，就要注意选择了。

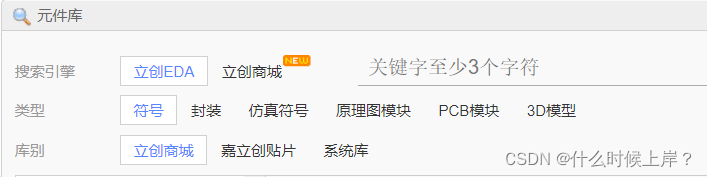

要找芯片等元器件，就可以选择常用库下面的元件库：

可以选择立创eda，也可以在立创商城里找。

搜索时建议：不要用全称，搜一半就可以了。

2.PCB制作

点击设计 ->原理图转PCB。

如果原理图有改变，有PCB的基础上就可以选择更新PCB，这样就可以使原理图和PCB同步。

一般得到的PCB并不能使用，还要经过布局才能画线。

2.1布局

可以在原理图中框选一个功能的模块，选择“工具”里的布局传递，就能在PCB中组成该模块，将几个模块排布一下，就可以快速布局了。

2.2布线

线的粗细要根据电流的大小来确定，一般电源线要粗一点，线在转弯的角度要大于90°，直角不利于信号传输。

连线可以看飞线（就是那一团乱七八糟的细线）的走势。

在布线时，因为线不能交叉，这时候有些线连不了，就可以选择打过孔。

快捷键：
1.画线：W
2.打过孔：V
3.PCB顶层：T
4.PCB底层：B

顶层走不了就走底层。

2.3其他

连线完毕后为了稳定，往往会添加泪滴。

在工具下面选择泪滴即可。

选择边框层->“导线”，把PCB框在里面就行，注意不能点到“眼睛”，否则画了线也看不见。切记切记！！！

 回到顶层，选择PCB工具栏->“铺铜”：

然后底层铺铜，最后点击铺铜时画的线，在右侧焊盘连接选择“直连”，

 如果你要添加一些文字，可以选择顶层/底层丝印层，选择PCB工具中“T”，就可以添加文本了。

over！！！
