嘉立创PCB原理图绘制—布局设计

PCB绘制

你需要以下步骤:

  1. 设计原理图(Schematic Design):使用电路设计软件(如Altium Designer、KiCad等),绘制电路原理图。确保电路设计符合你的需求和规格。

  2. 布局设计(Layout Design):将电路元件在PCB板上进行布局设计。考虑电路的尺寸、连接方式、电路板的层数等因素。

  3. 导入元件库(Component Libraries):将所需的元件库导入设计软件中,确保可以在布局设计中使用需要的元件。

  4. 连接布线(Routing):根据原理图,在PCB板上进行连接布线。确保布线规则符合标准,并避免信号干扰和电气噪声。

  5. 添加必要的特性:如需要,添加焊盘、丝印、阻抗控制等特性。

  6. 生成生产文件:生成生产所需的Gerber文件、钻孔文件等,这些文件包含了PCB制造所需的所有信息。

  7. 审查设计:在提交给嘉立创之前,进行设计审查以确保没有错误或遗漏。

  8. 提交订单:将设计文件提交给嘉立创或者使用其在线服务提交订单。

下面来对布局设计进行前期准备

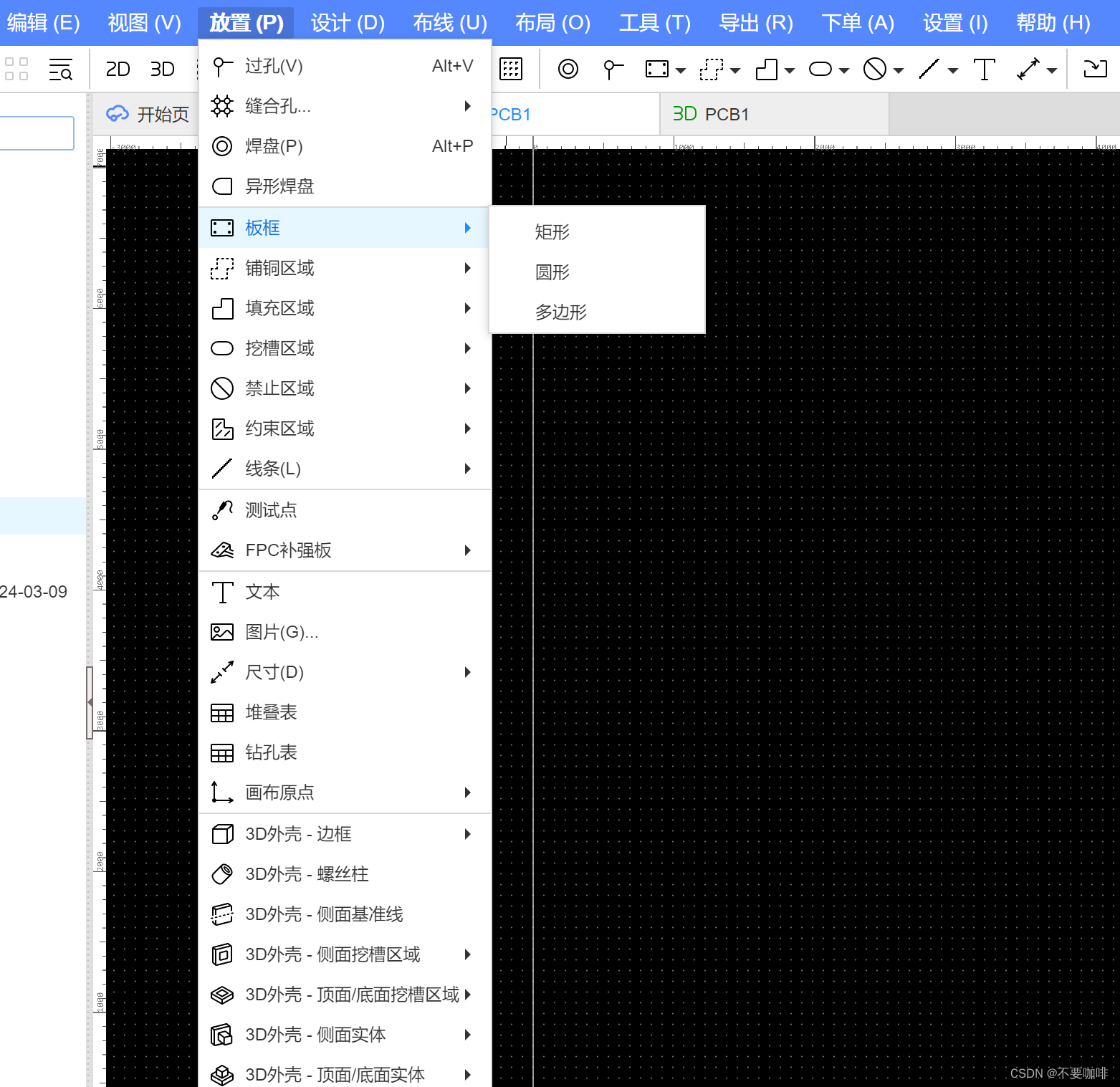

首先绘制板框如图1,根据器件,项目需求,绘制合适大小(嘉立创打板10cm*10cm以内2-4层板免费)

                                                       图1

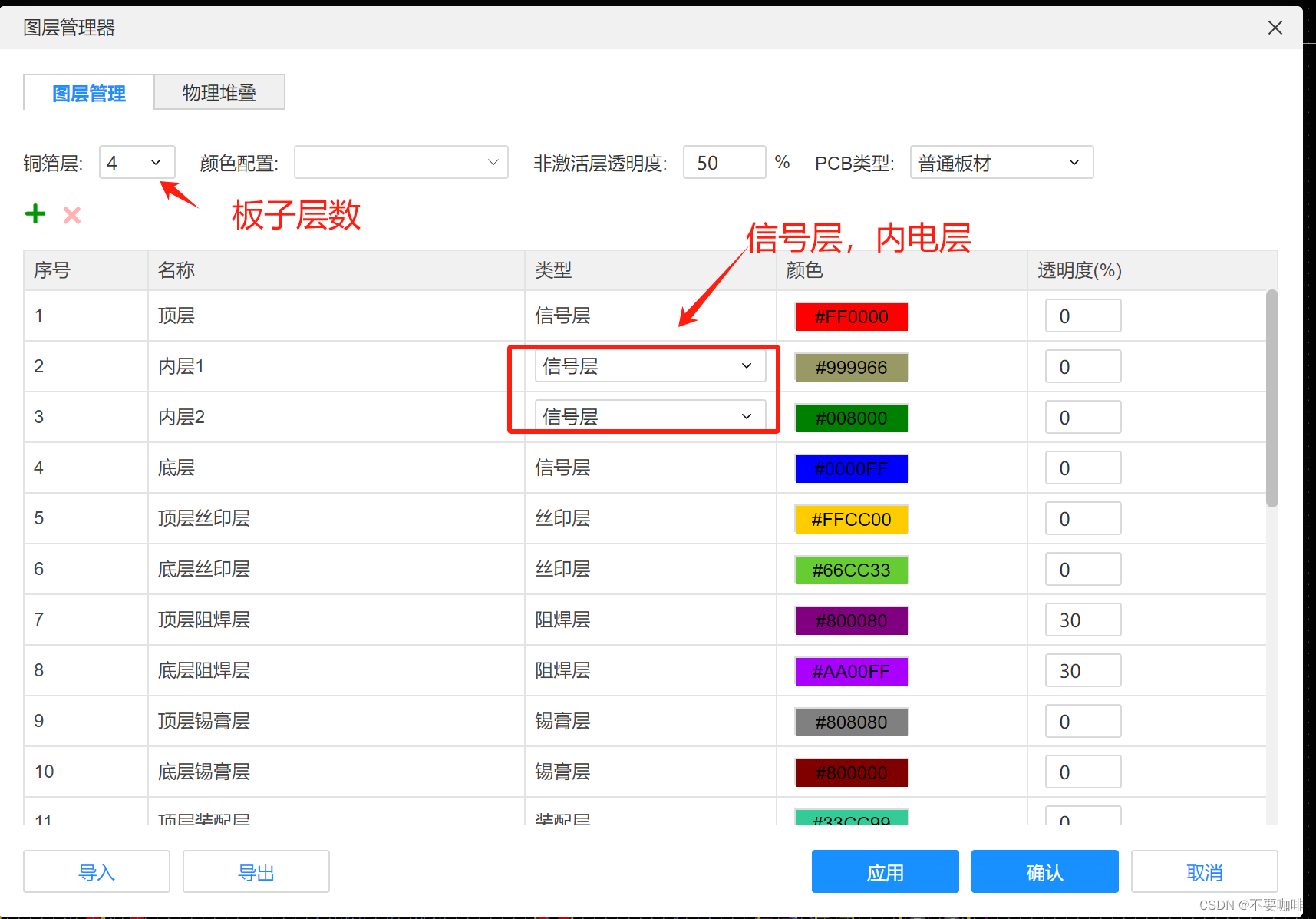

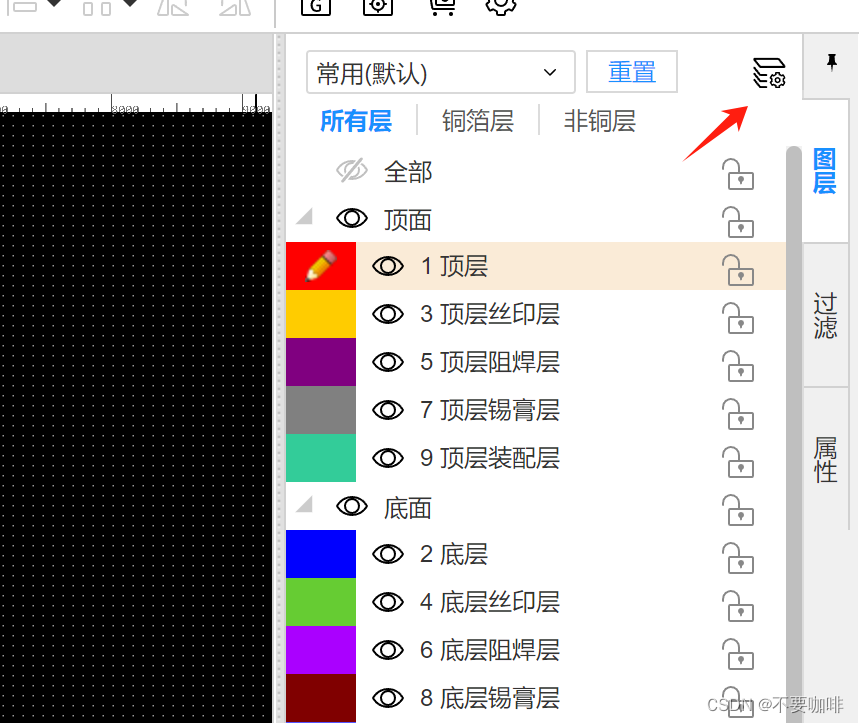

第二的步骤就是对自己画的板子层数以及布线层进行设计,如图2,3

                                                                图2

                                                        图3

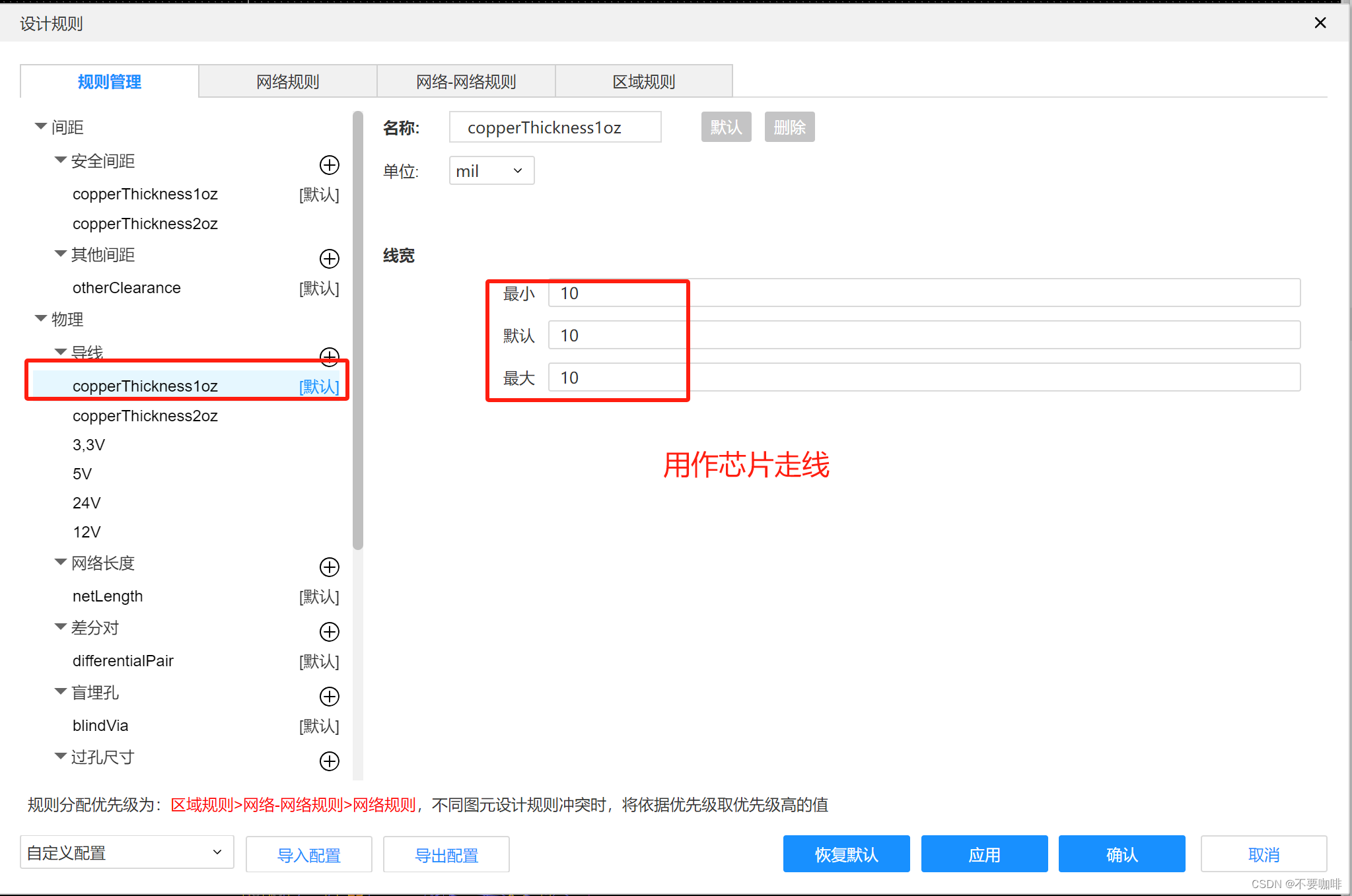

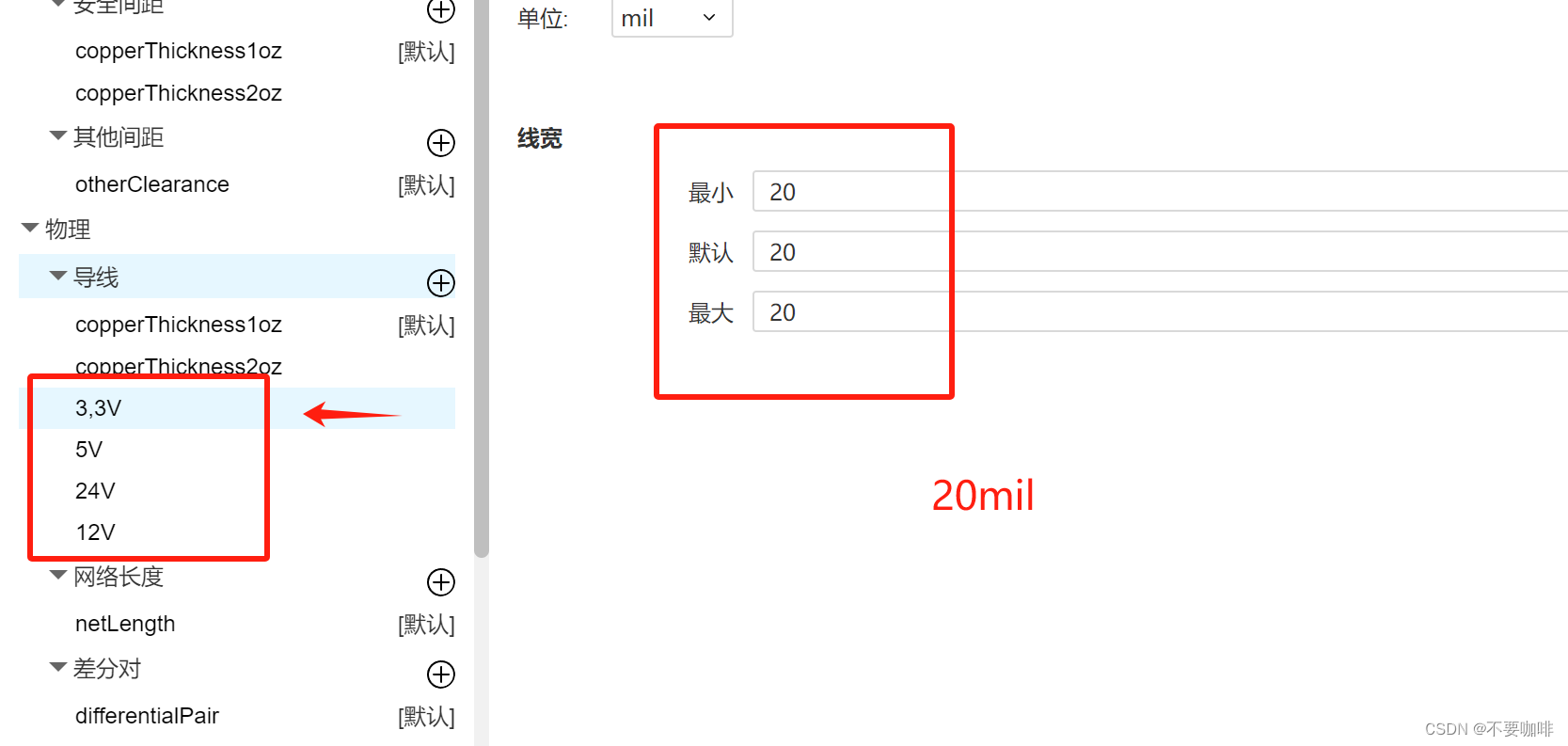

后面就是对一些规则进行自定义配置如图4,设置相应走线宽度(mil)如图5,6

                                                                        图4

                                                图5

                                                图6

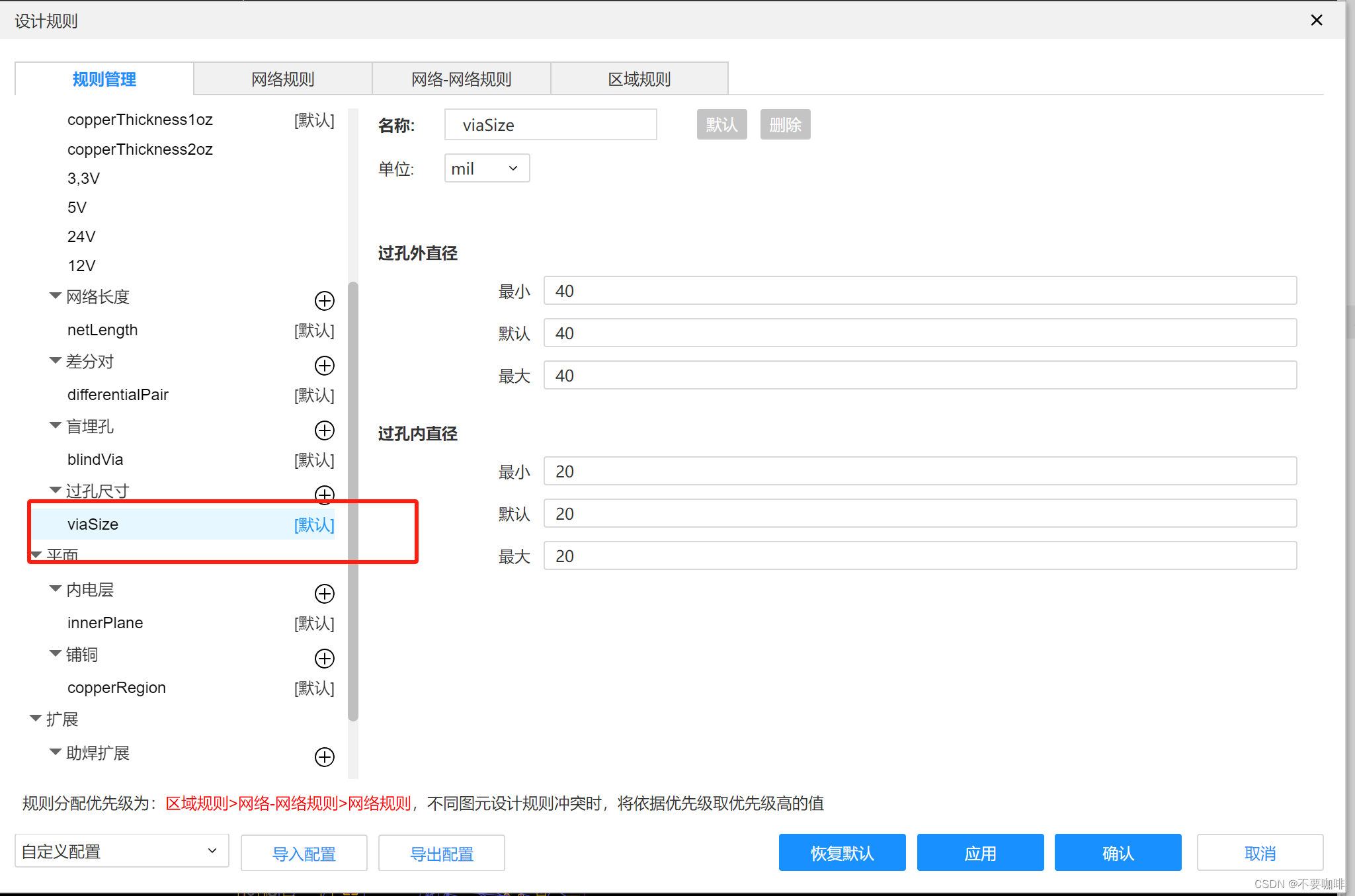

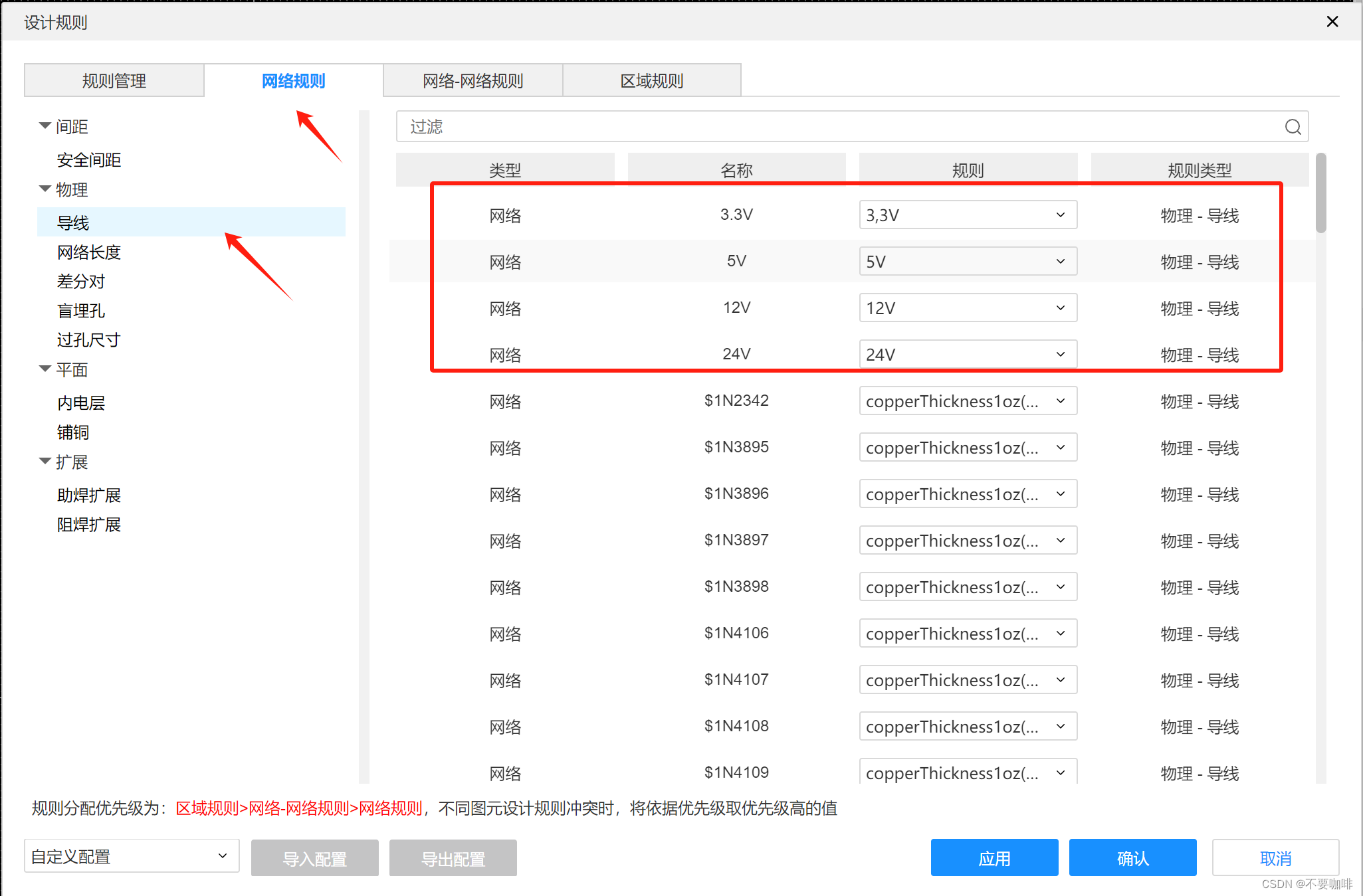

网络规则如图7,过孔大小如图8

                                                        图7

                                                               图8

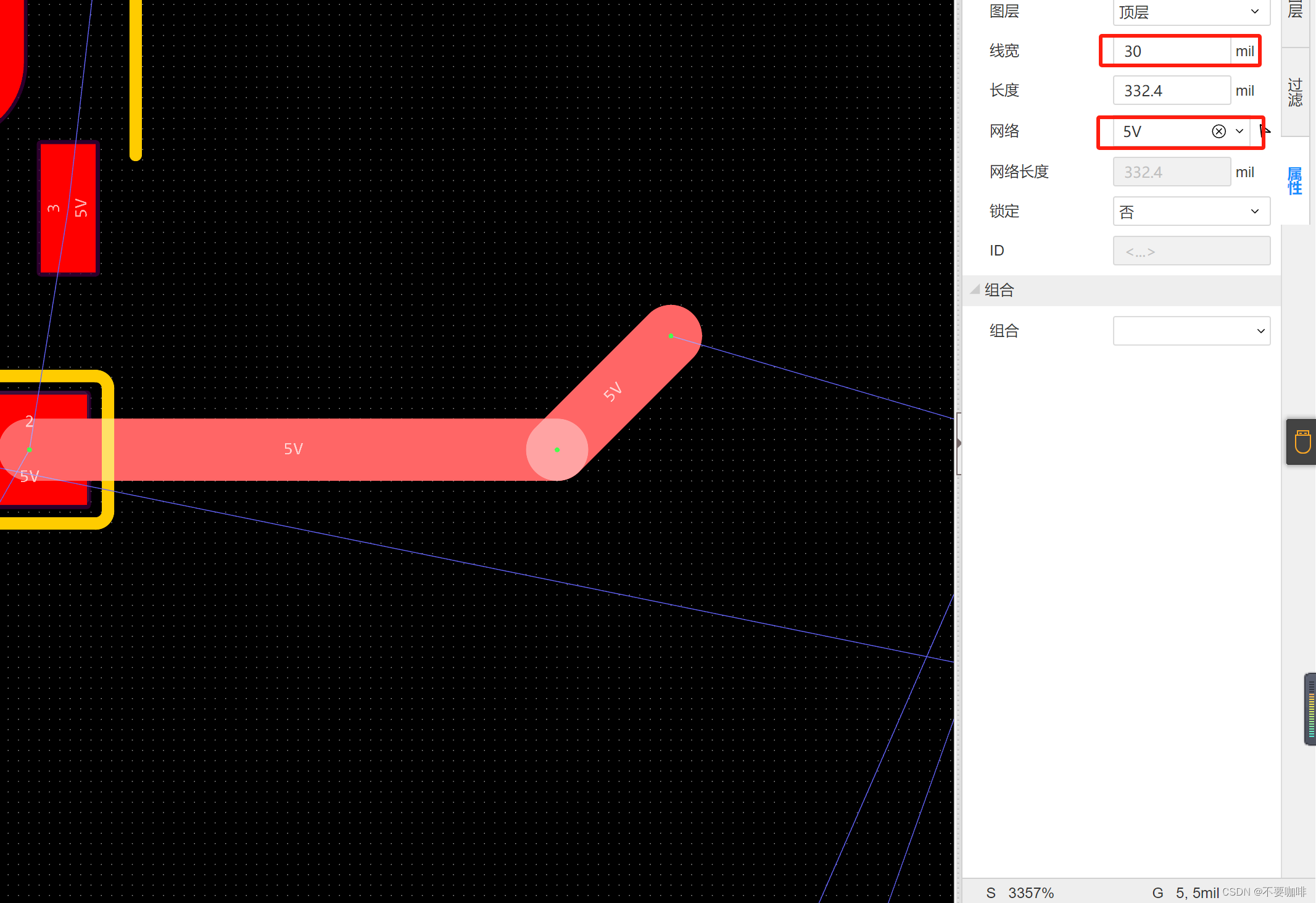

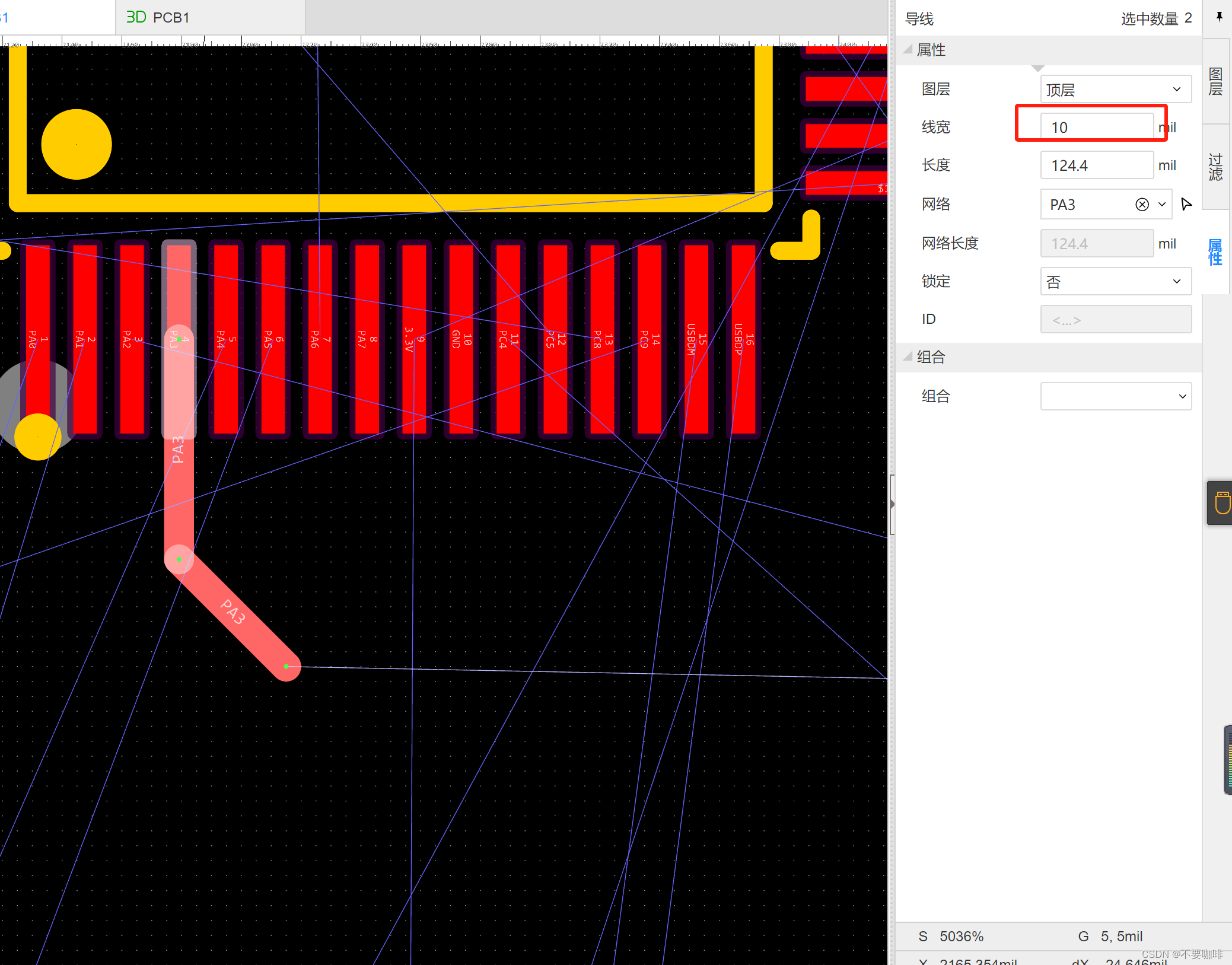

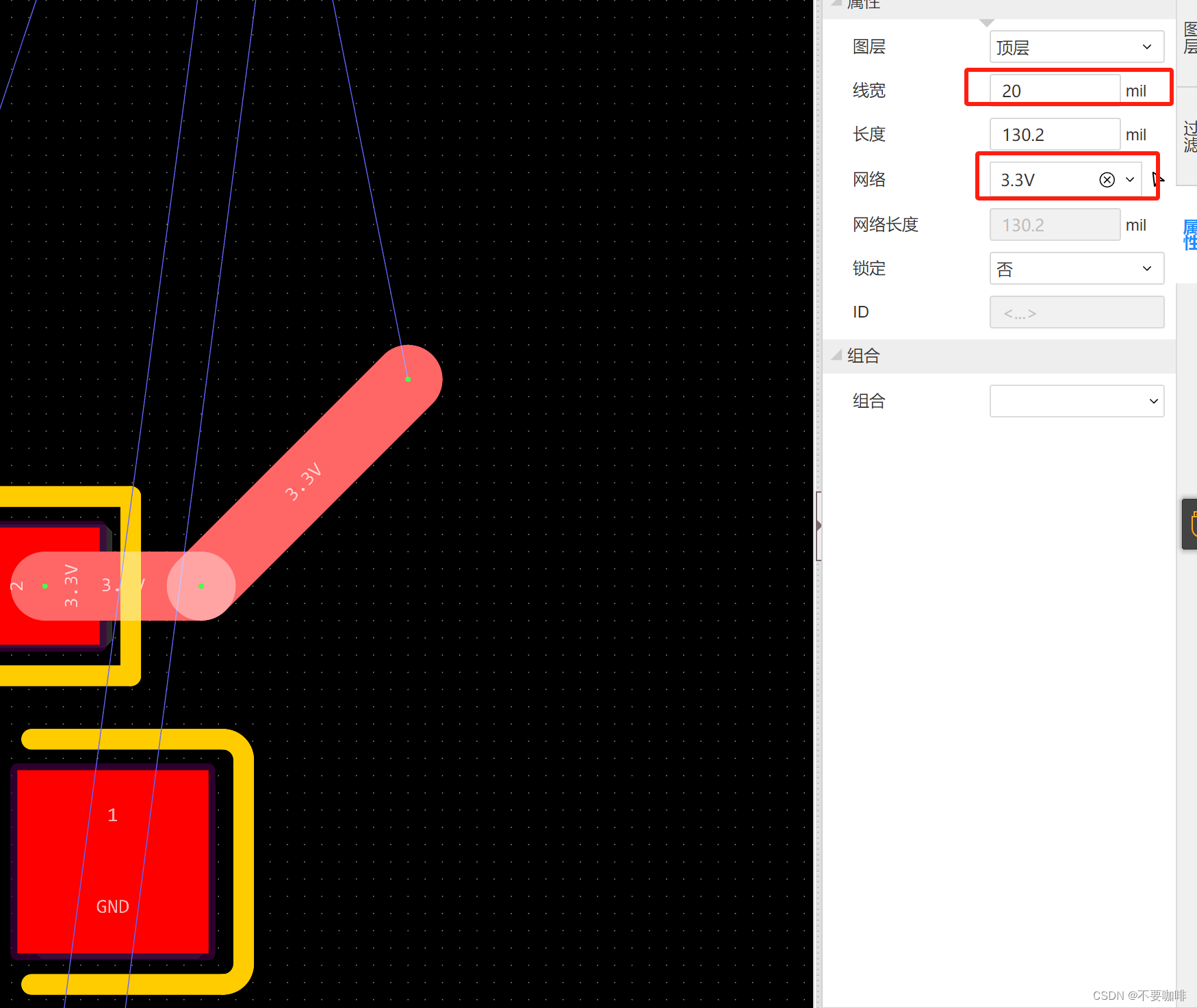

然后跟随规则如图9,之后布线便可以跟随相应设置的规则如图10,11,12

                                                图9

                                        图10

                                                      图11

                                                图12

以上只是对前期连线进行设计,当然具体情况具体分析,要根据自己的需求去改进。
