STM32F103ZET6时钟树配置+定时器的分频、计数、重载超详细讲解

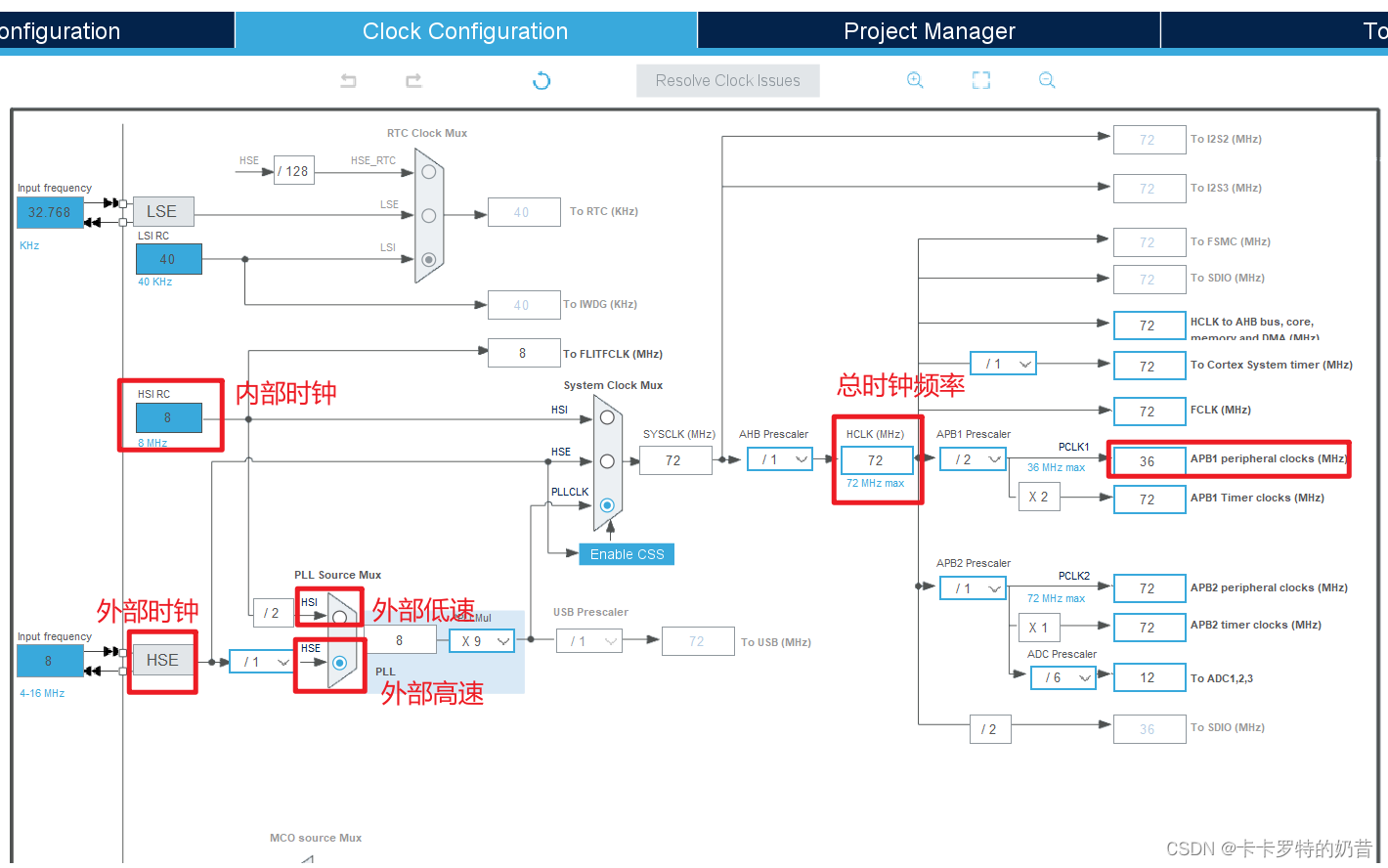

在Cube时钟树的设置上，最右端是APB1和APB2总线的时钟频率设置，其中的APB1 peripheral clocks/APB2 peripheral clocks为挂载在总线上的定时器以外的外设提供时钟源；APB1 timer clocks/APB2 timer clocks为挂载在总线上的定时器提供时钟源。其中APB1 peripheral clocks最大频率为36MHz，总时钟频率最大为72MHz，在CubeMX的时钟树中可以直接输入72，按回车键，自动选择路线配置

在使用定时器时涉及三个重要概念：1. 分频 2. 计数 3. 重载

        分频：将时钟源的频率分配给不同的外设

        计数：即定时器会进行计数

        重载：当定时器计数值达到一定程度后就会清空并重新从0开始计数

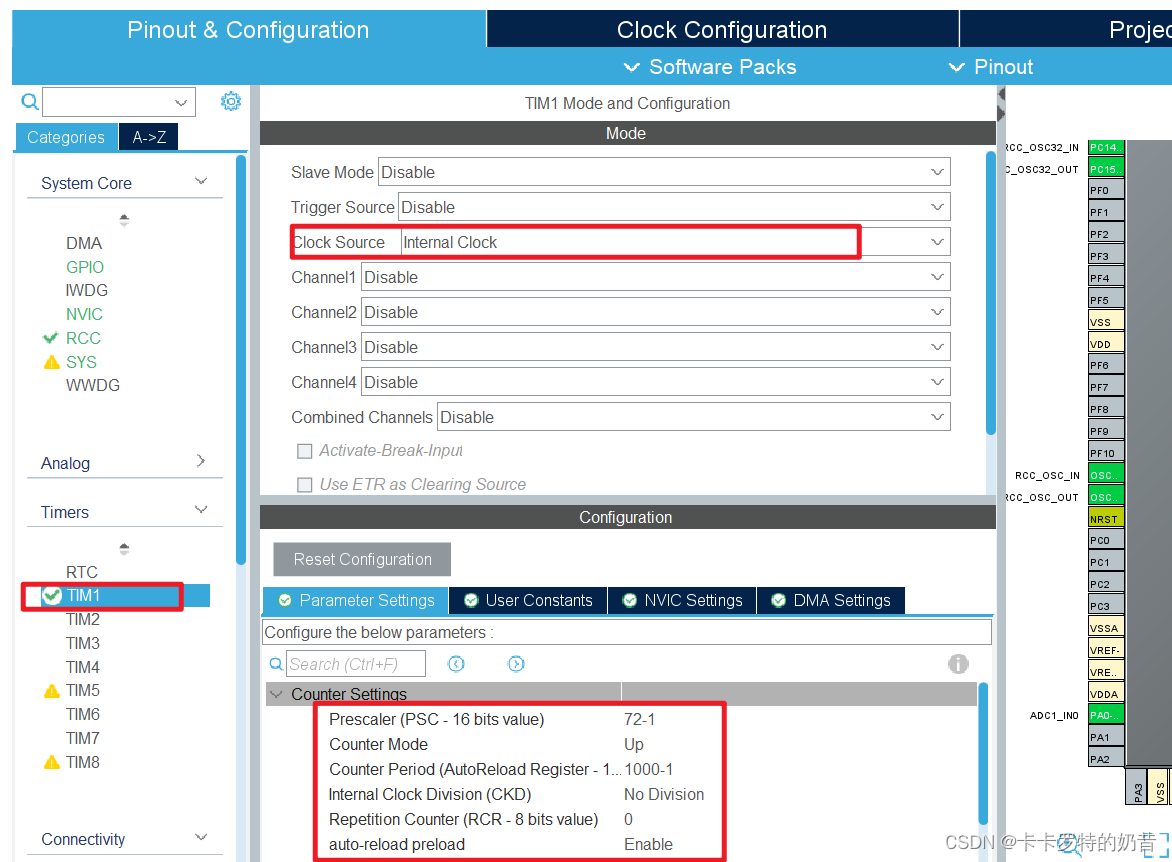

时钟源Clock Source选择上面配置的72MHz时钟：Internal Clock
预分频系数Prtscaler : 72-1，实际分频系数为72，则72MHz÷72 = 1MHz，即TIM1的时钟频率为1HMz，即每秒产生1000 000个脉冲，则每个脉冲用时0.000 001秒
计数模式Counter Mode：Up(向上计数模式)，即从0向上+
