AD--规则设置

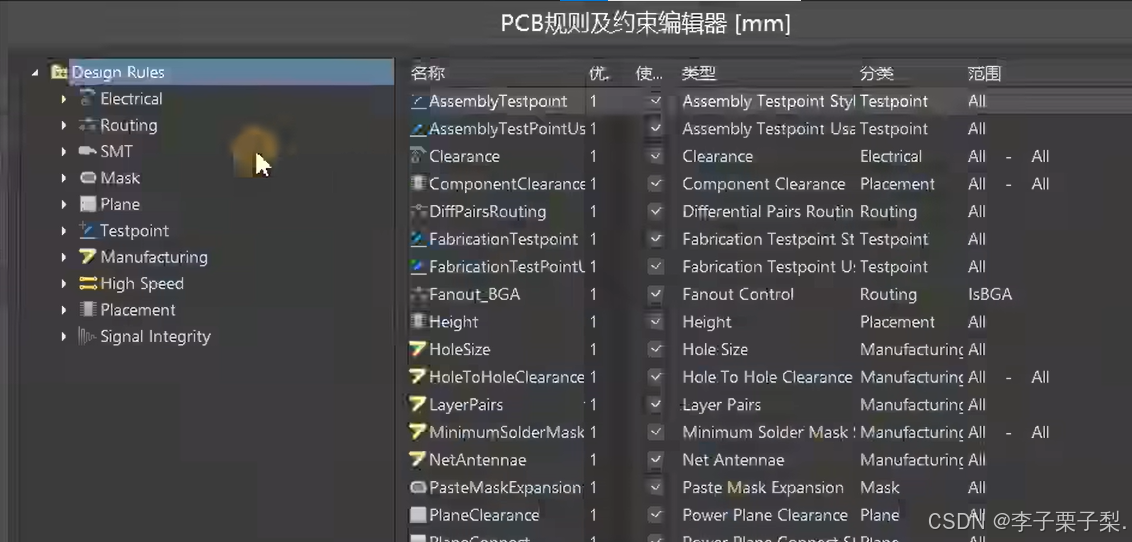

设计--规则--依次为电气规则（短路、开路、间距）、信号线宽/过孔规则/拓扑结构/差分线规则、贴片规则、阻焊规则、铺铜规则、测试点规则、生产规则、高速规则、放置规则、信号完整性分析规则

常用规则有间距规则、线宽规则、过孔规则

2、线宽规则

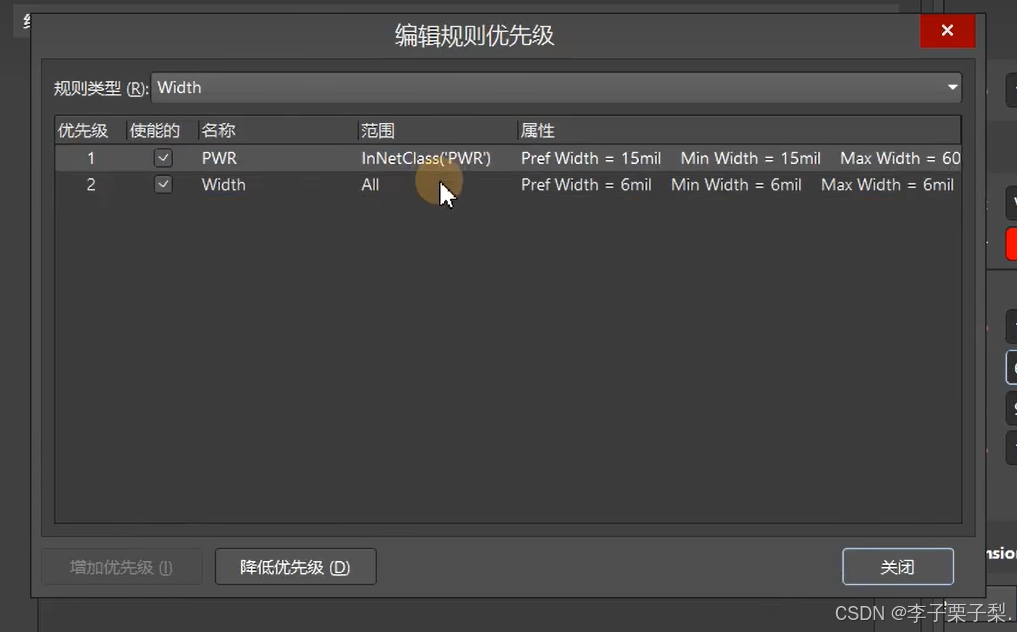

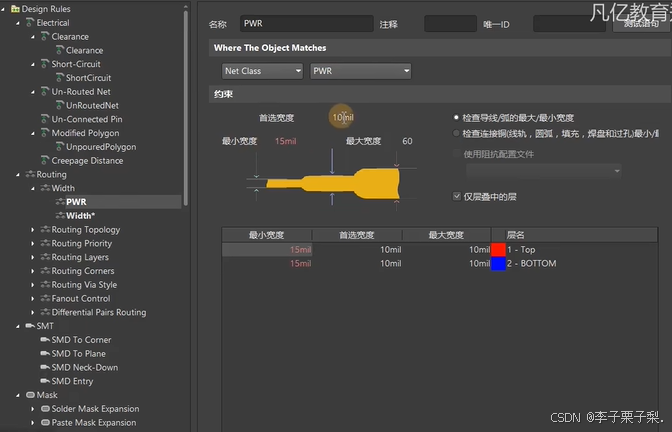

设置电源线线宽--Width--右键新建规则--输入名称--选择Net Class 、PWR--首选宽度10mile 最小线宽15mile 最大线宽 60mile--左下角优先级--编辑规则优先级--增加电源线的优先级--（注意不要忘记勾选使能）

设置其他线线宽或者精确到哪一层的哪条线的线宽 方法与电源线设置相同，其中需要更改的是Net And Layer+线名+层名···

3、过孔规则

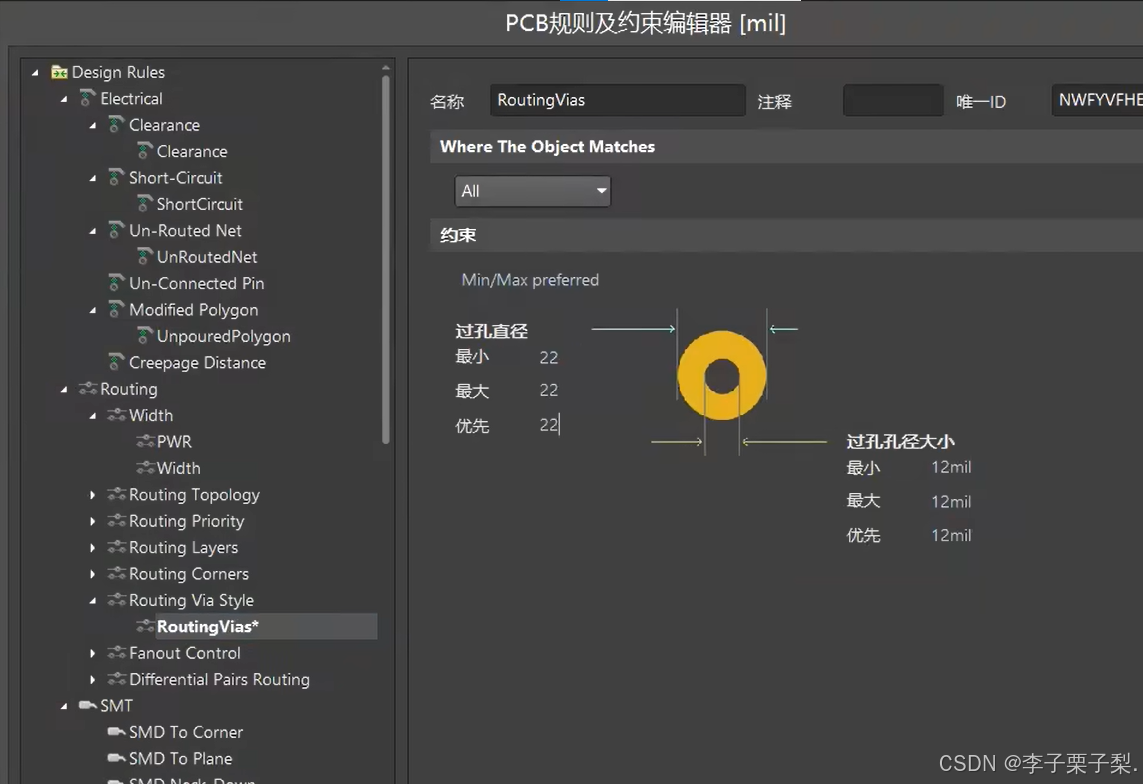

可设置过孔孔径直径为12mil，其中过孔直径可设置为2*h2mil，一般设置为最小，即22mil--右上角设置图标--PCB Edit--Default--Via--Hole information--12mil--Simple--22mil--Solder Mask Expansion--√Tented √Tented

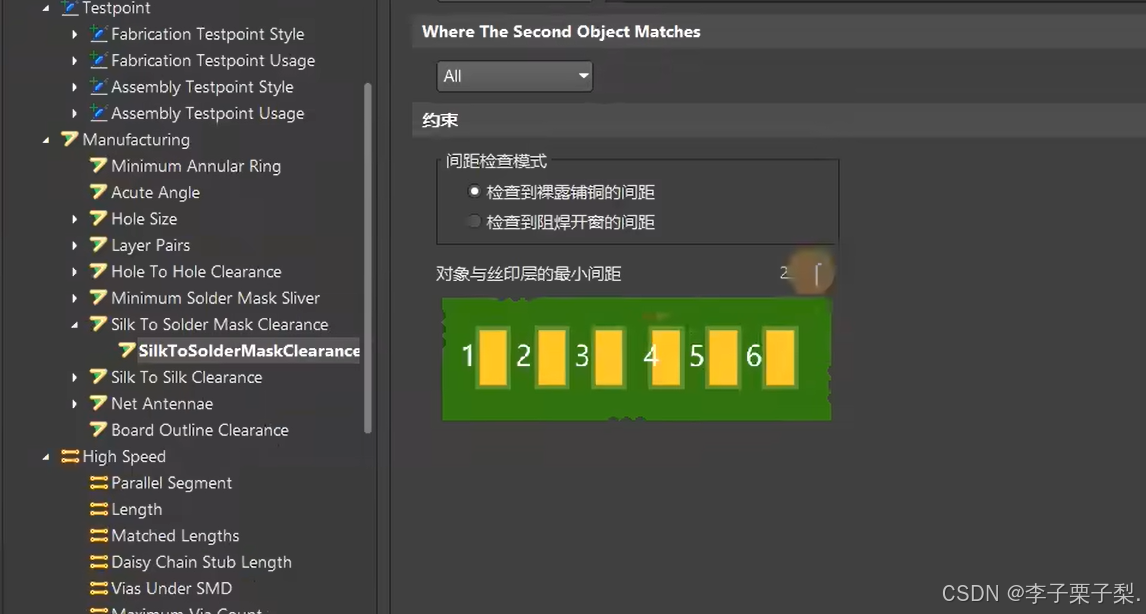

4、丝印层与组焊层的间距设置

---
