pcb-新手入门级（注意事项）（避坑）

（51单片机的绘制）

$$$$$$$$ 曾经作为一个新手的我布局连线乱的一塌糊涂，甚至不知道怎样入手，现在我的布局布线有所提升，可以在短时间内完成相应的板子的绘制了，现在我将我的经验技巧进行发布，希望对新手入门有所帮助，带领大家逐步避坑！！！！！  $$$$$$$$

一.PCB的简单概述

       PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

二.PCB的作用

      电子设备采用印制板后，由于同类印制板的一致性，从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量，提高了劳动生产率、降低了成本，并便于维修。

三.立创绘图的基本流程

    1.绘制原理图

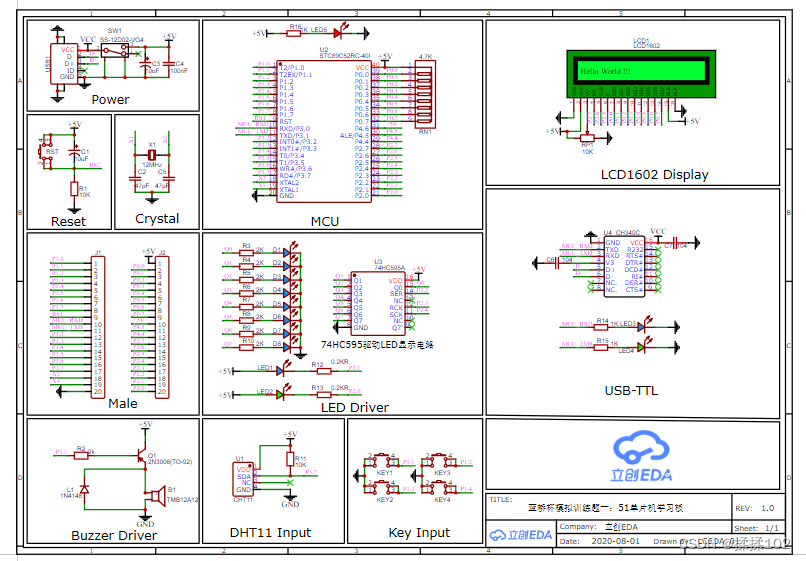

              以如我所绘制的图（51单片机板子）为例：

            1.在菜单栏中的文件新建一个原理图。

            2.保存新建的原理图到自定义文件夹下。

           3.根据索要绘制的目标板子的原理图，在元件库中寻找对应的器件，利用立创中的工具进行连接。

（注意！！！我们在选定期间的时候，一定要注意图中器件，看好管脚数量，选择对应的器件）

         4.绘图完成后，此时我们就需要在菜单栏中的设计里选择原理图转pcb（如果原理图没有问题系统会自动将原理图转化为pcb，此时我们只需要将传递过来的器件进行布局和连接。）

报错自查指南

       1.如果原理图有错误，在转化pcb时，系统会有弹窗提示，可以根据提示修改错误。

       2.原理图画完之后可以在左边边框栏中的设计管理器中的网络直接查看错误，可以直接点击报错标红的进行查看此时会直接对应到原理图中错误的地方。

      3.如何批量添加封装：随机点击一个器件，右边栏中点击封装，此时我们可以看到屏幕上的器件所对应的编号，这是就可以批量添加了。

     4.如果在画pab时发现器件3d对应不上时，我们只需要点击原理图在元件库中找到对应的器件更换它的封装并进行更新pcb就行。

     5.在原理图中芯片所用不到的管脚记得要用非链接标志进行连接，否则会报错一定会报错。

2.绘制pcb

              以如我所绘制的图（51单片机板子）为例：

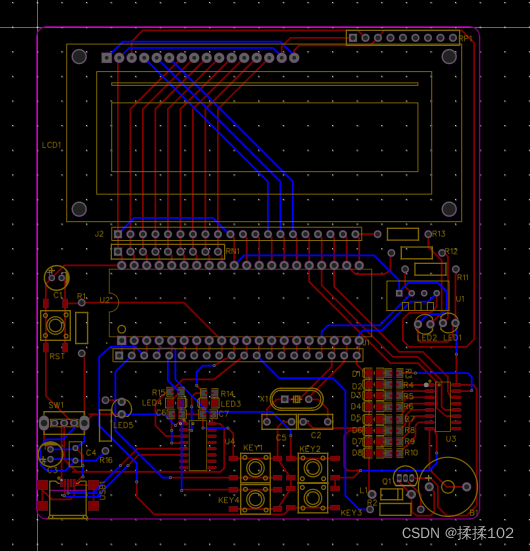

            1.在原理图转化pcb后我们就可以进行布局，连线了。

（注意！！！如果在画pab时发现器件3d对应不上时，我们只需要点击原理图并在元件库中找到对应的器件更换它的封装并进行更新pcb就行）

报错自查指南

       1.设计规则在设计的时候我们可以根据我们需要的线宽，间距，孔的内直径进行设定。

       2.在画的过程中错误明显的系统在画的时候就会进行提醒。

       3..如果bcb画完之后可以在左边边框栏中的设计管理器中DRC直接查看错误，可以直接点击报错标红的进行查看此时会直接对应到原理图中错误的地方。 （建议！！！边画边看，防止后面出错太多）。

      4.一般的过孔内径和直径要大于设计规则（DRC）中的孔内径和直径，不然会报错！！！

      5.在布线时也可以选择自动布线，但是注意一般情况下我们都选择手动布线，因为自动布线是可以完成但是布局不美观，布线太生硬。

      6.布线的过程中，注意不要直角走线哦。

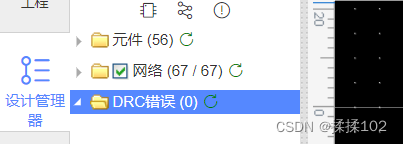

3.利用设计管理器进行网络和DRC检测，如果和下图一样就说明正确

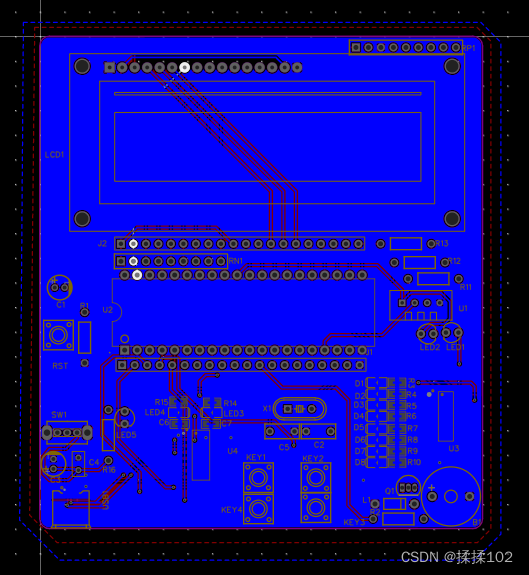

4.网络和DRC检测全部正确后，就可以进行顶层和底层的覆铜了

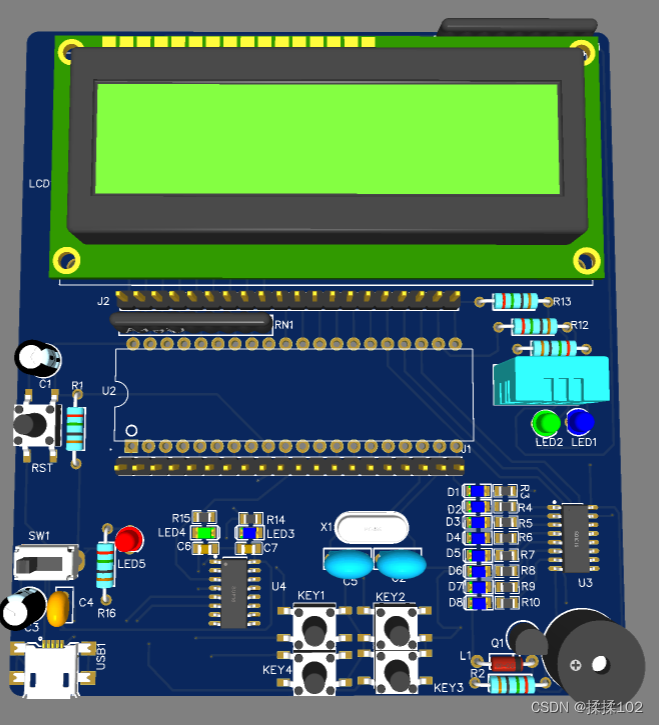

5.下图是布局连线成功后3D的展示图（至此绘制完成）



 *******注意

            按键的放置方法也可以是横向的，可以根据线的走向和一般使用习惯进行放置

以上图均是我个人所画。

（如果以上有不对的地方欢迎大家留言进行批评指正，或者有什么疑问或需要我出一个哪块的详细说明也可以私信我留言）
