航空数据链协议分析器——APA



产品简介

APA是一款功能强大的航空数据链协议分析器，支持分析当前所有的航空数据链通信。它可以显示地面站和飞机之间交换的所有基于VHF的数据链通信，并允许用户可视化每个协议数据单元(PDU)的所有层。

设计用途

■  监控地面基础设施的运行情况

■  识别数据链问题(延迟、服务商失联)

■  甚高频数据链协议分析，促进数据链问题的优化解决

■  跟踪航空电子实验室测试和集成的进展

■  ACARS报文解析，排除和分析测试失败原因

协议解析

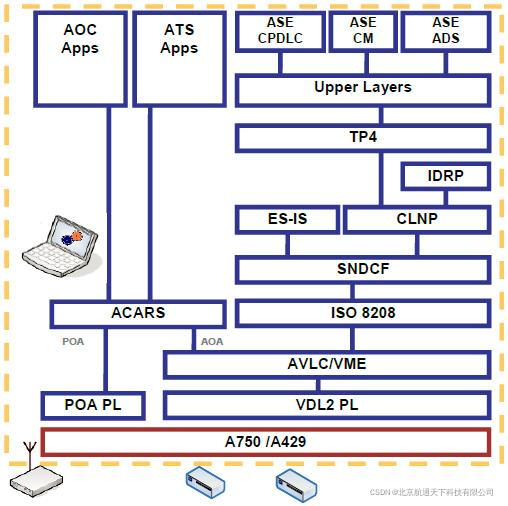

APA是一款支持绝大部分现行的主流数据链协议的综合监测工具。协议涵盖了POA协议和现行ATN标准（支持ATS服务）、从VDL2底层协议、ARINC 429协议至ICAO标准应用层（ASE）在内所有协议。

数据解析

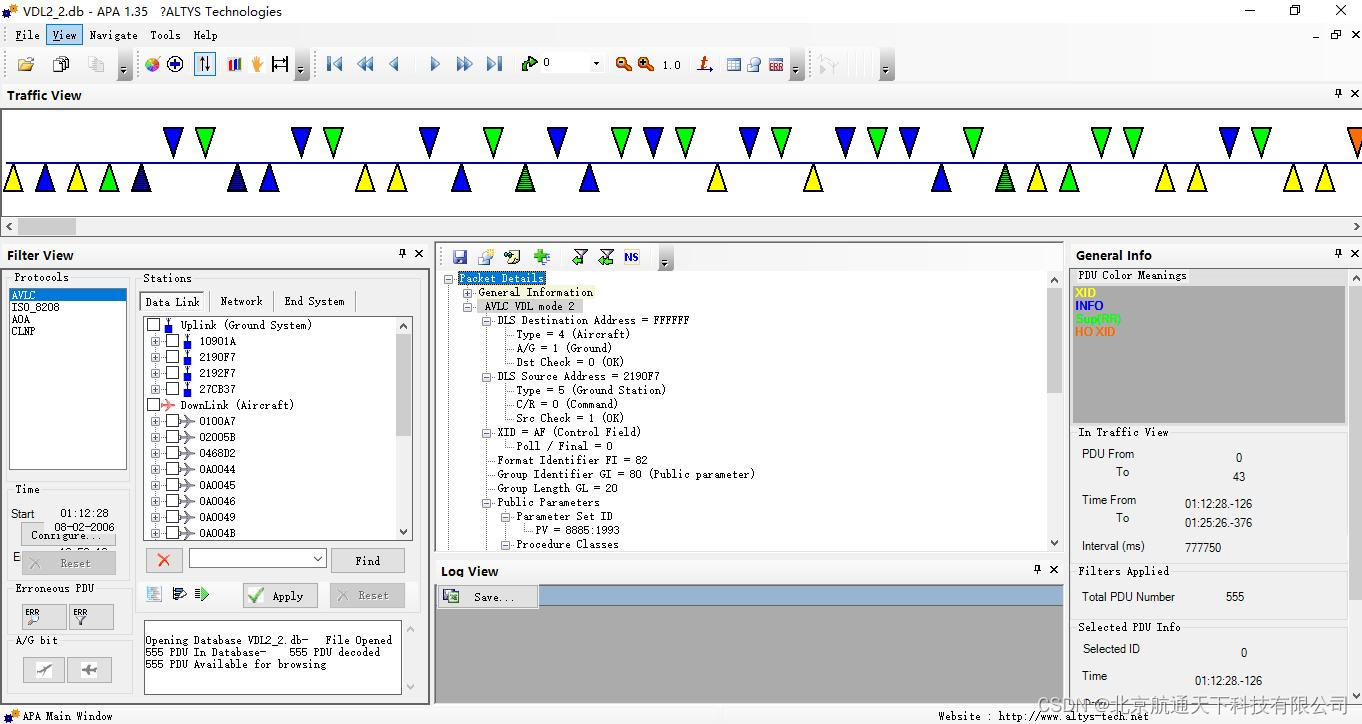

APA解析功能支持多种协议的全面解析，加载日志文件或连接实时数据源后，即可自动化完成所有数据的解析，形成数据流序列，并标记不可用数据单元。APA自动解析包含在数据单元中的所有数据协议，并形成协议树，还可根据需要生成数据列表、MSC信息序列图等，以支持用户在个协议层、应用层的数据分析需求。

APA不仅支持实时分析协议数据，同时支持远程VHF数据链协议分析。

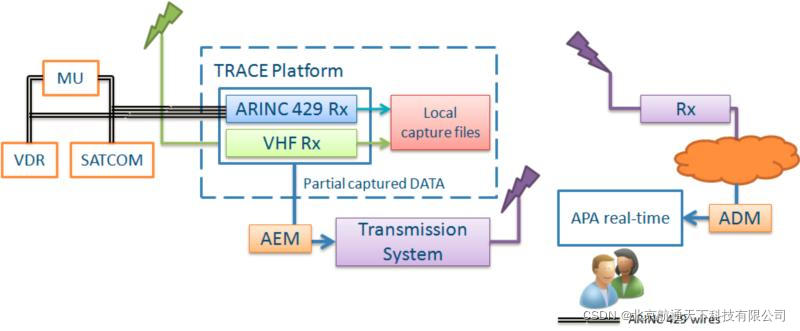

配合VHF接收机可以实现远程VDL2协议数据分析，利用AEM、ADM工具可以实现数据远程传输，实现空侧ARINC 429协议实时数据远程解析：

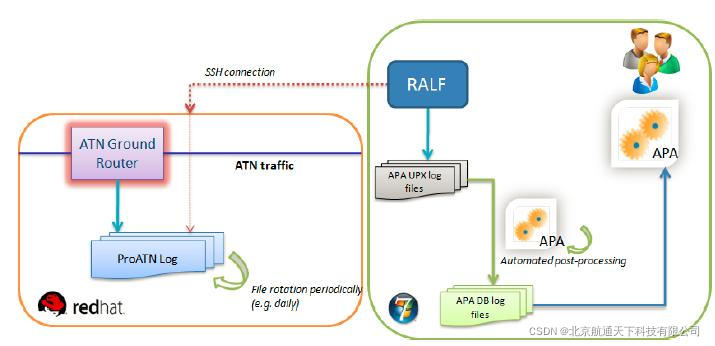

通过APA的RALF工具实现ATN地面网络协议分析：

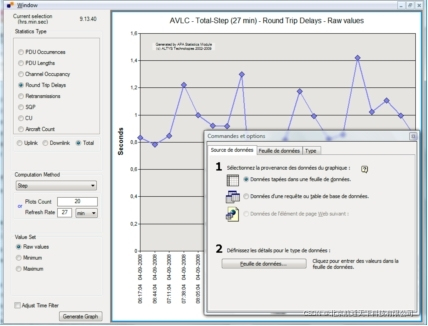

APA可根据协议解析数据，生成数据单元长度、数量、信道占用率、飞机数量等统计多种的数据图表，向用户提供更多样的数据用以分析。
