文章描述了一个涉及电磁场仿真的问题，其中包含一个具有特定相对介电常数εr和电导率σ的介质腔体，外部被PEC（PerfectElectricConductor）正方形球壳包围。仿真过程中设置了导体球壳的电势为10V，并通过剖面图观察和分析了静电场、电位分布、磁场强度以及电能密度。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

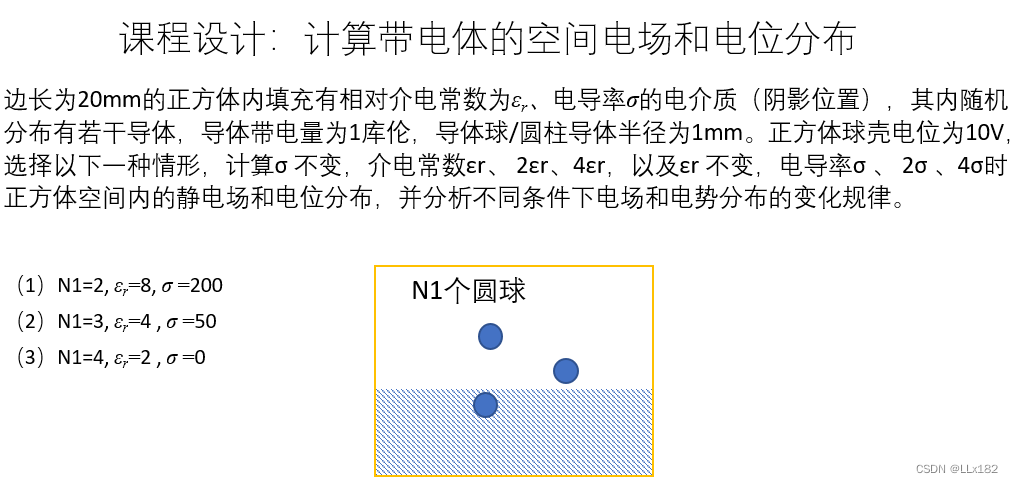

我选择（2）模型，如上图

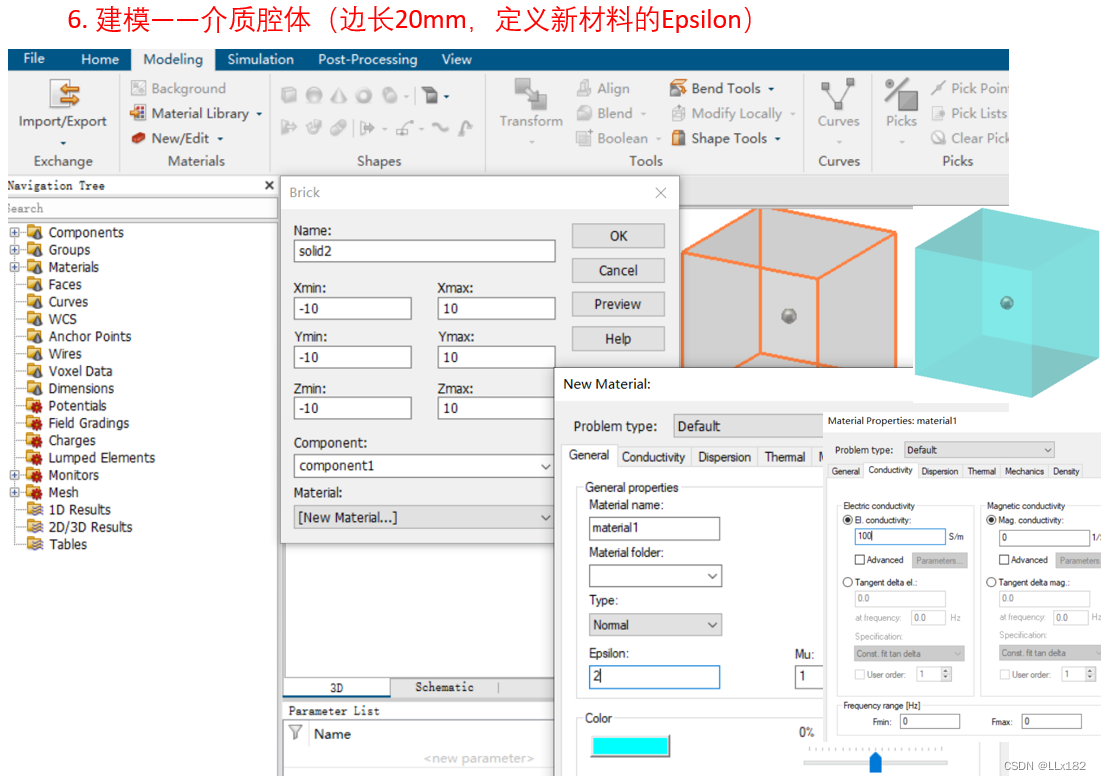

 由题意，介质腔体的相对介电常数为εr，电导率为σ

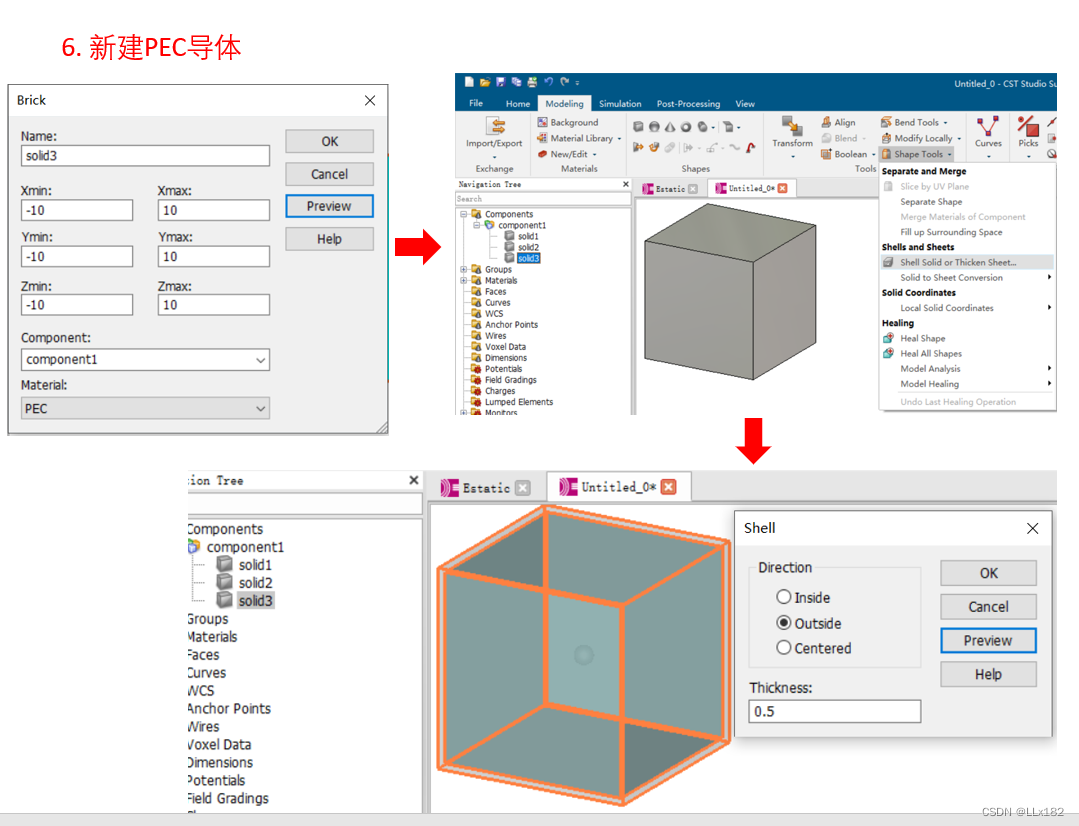

 外加正方形球壳，PEC

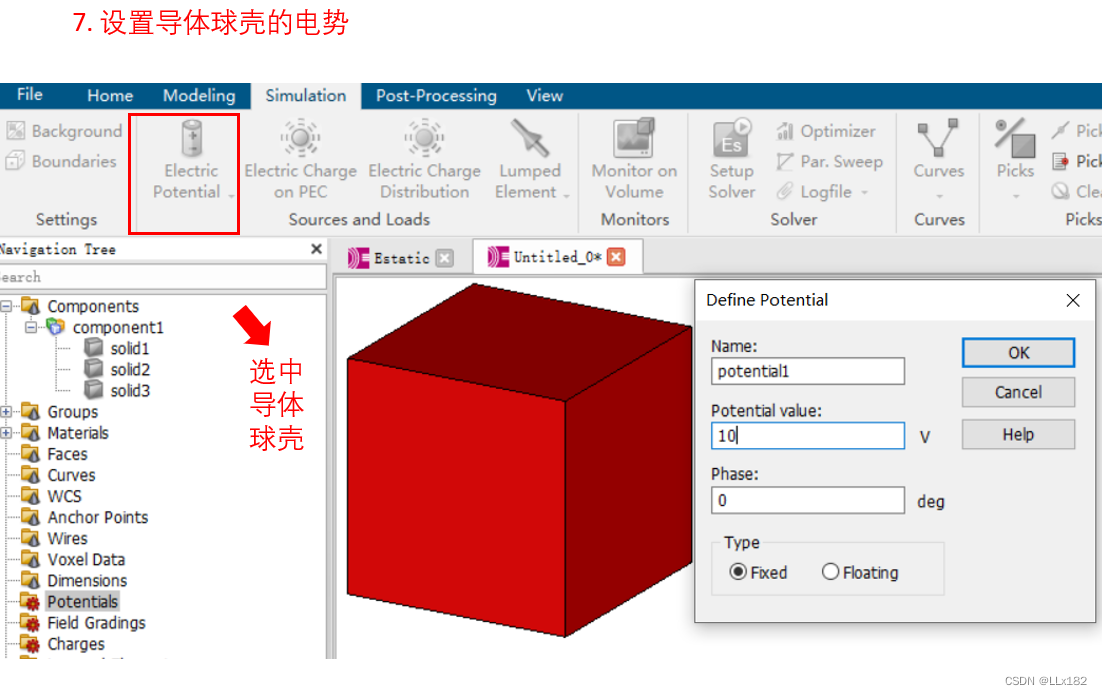

 双击可选中球壳，导体球壳电势为10v

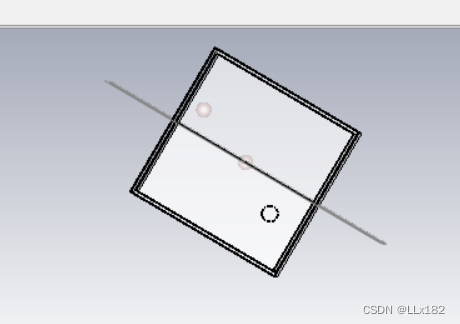

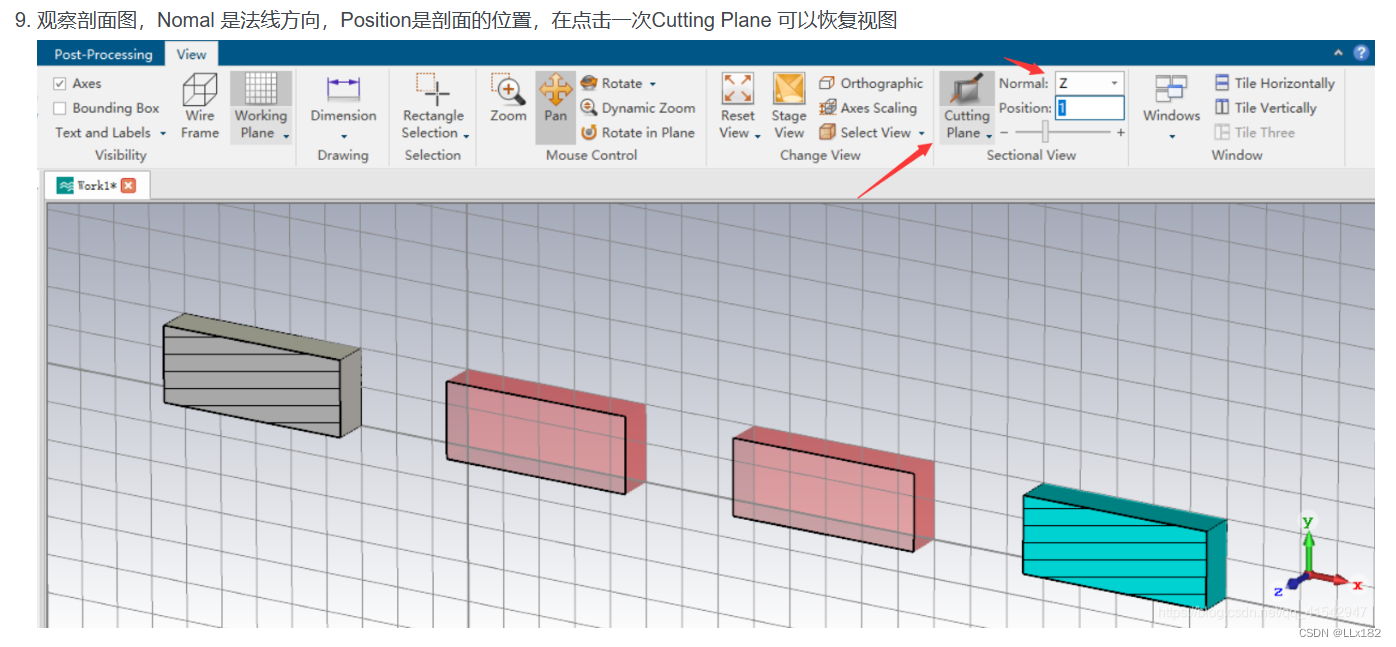

选择剖面图视图如下

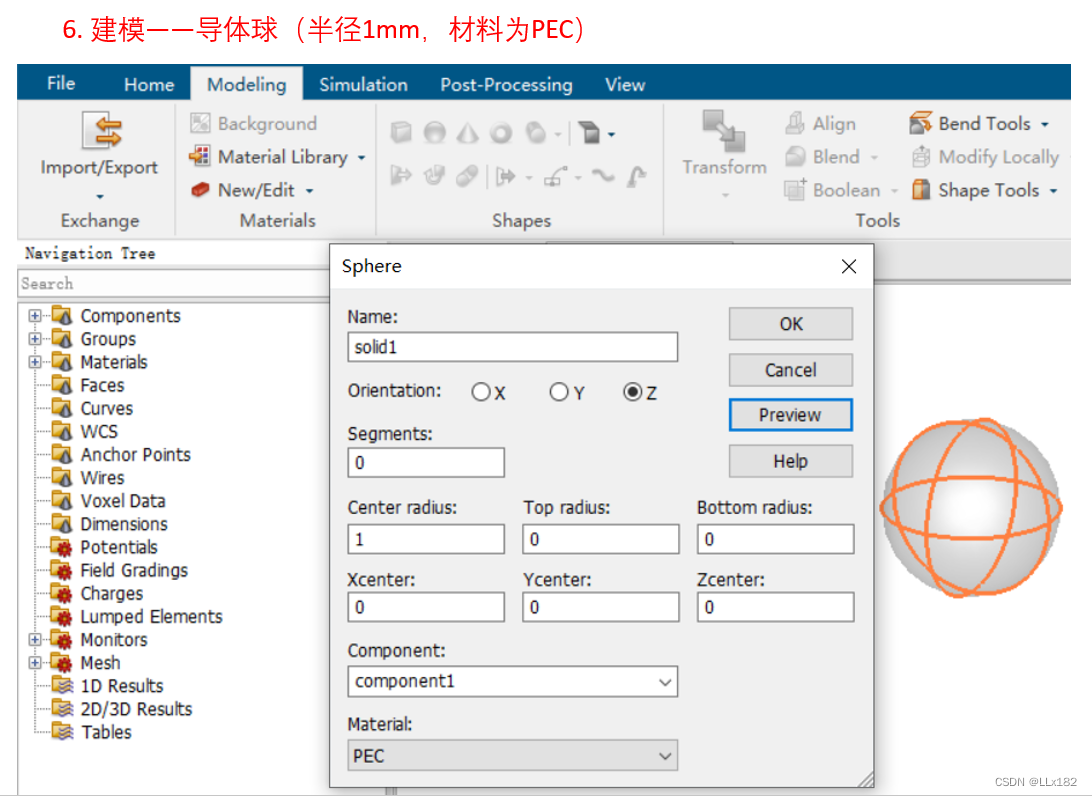

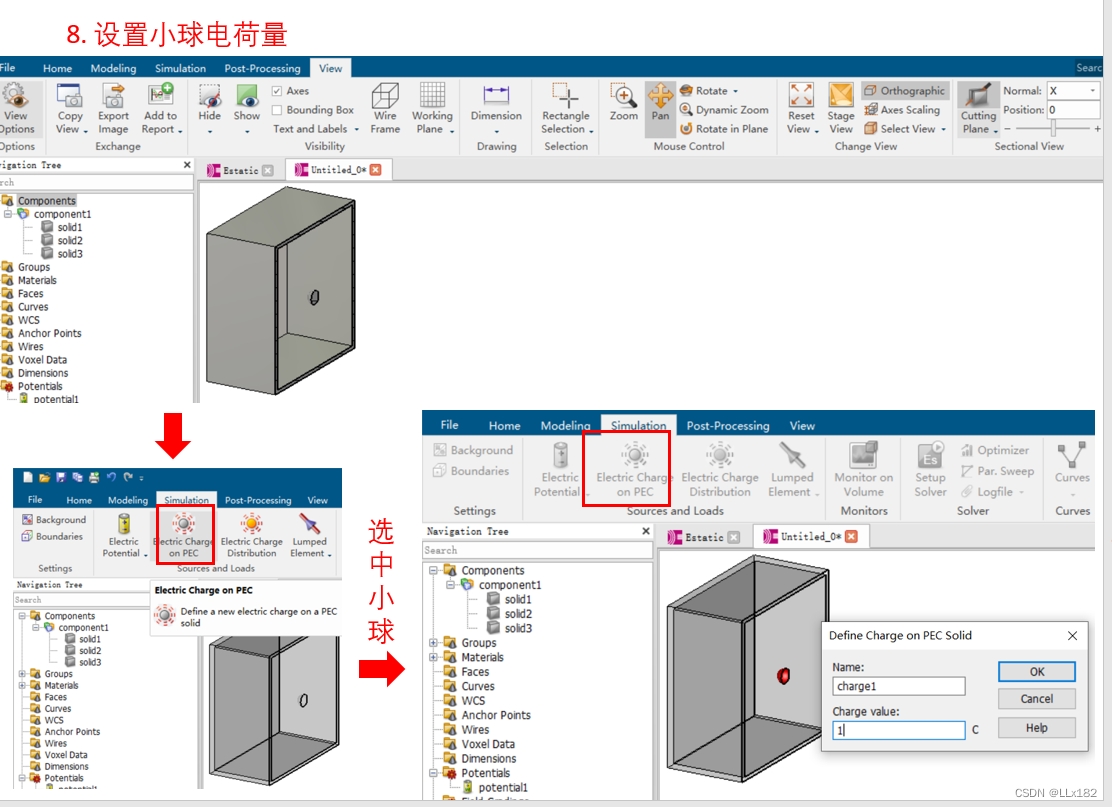

 由题意，建立三个球

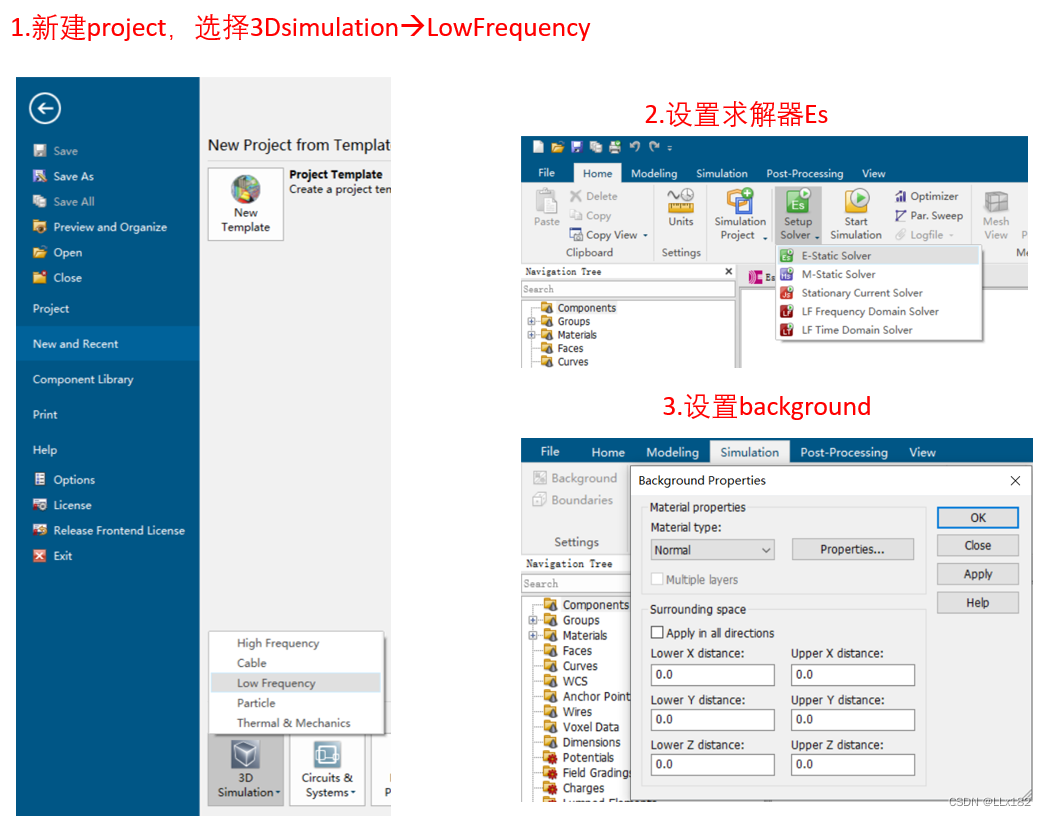

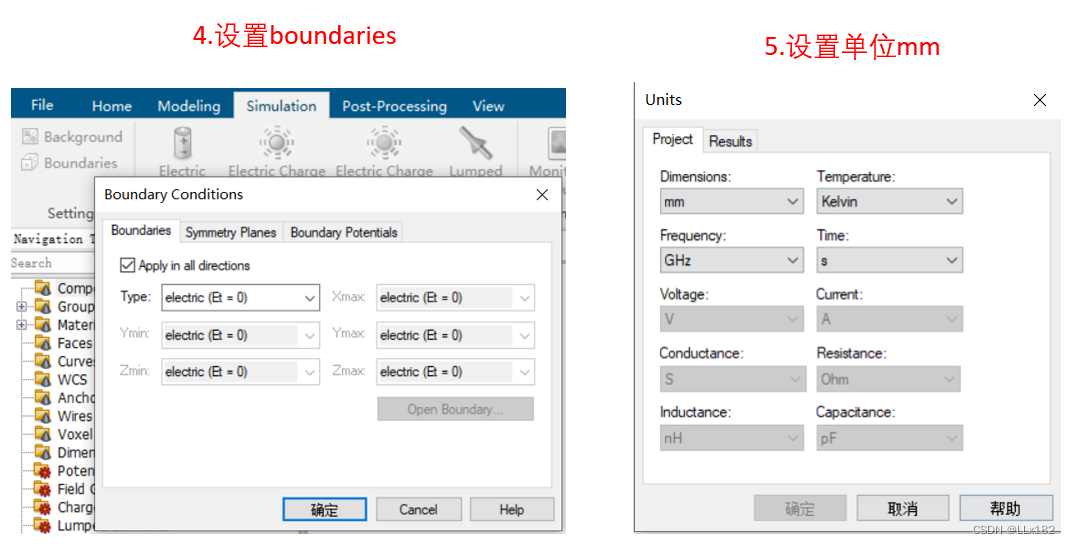

然后set up仿真

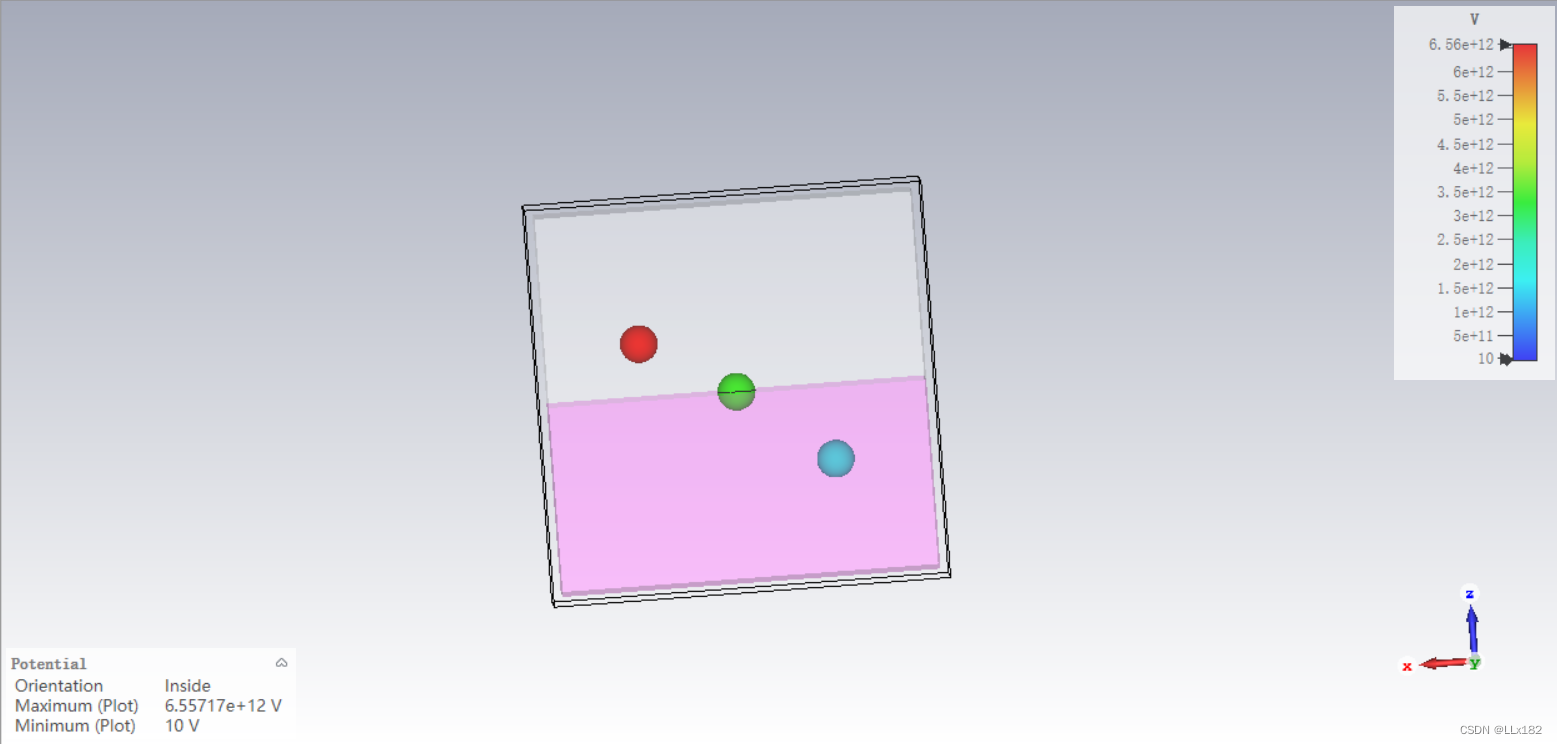

读静电场和电位分布

靠颜色读图

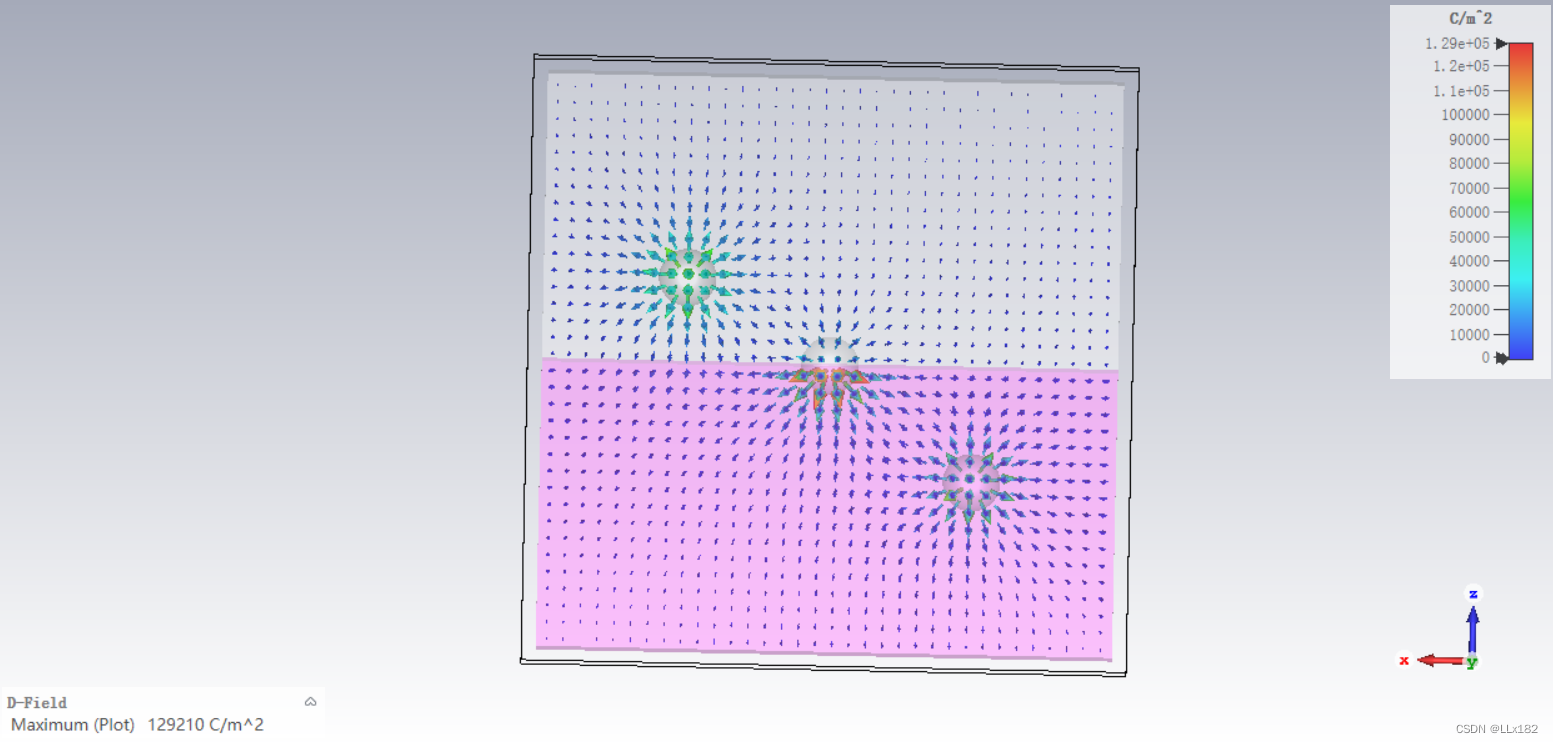

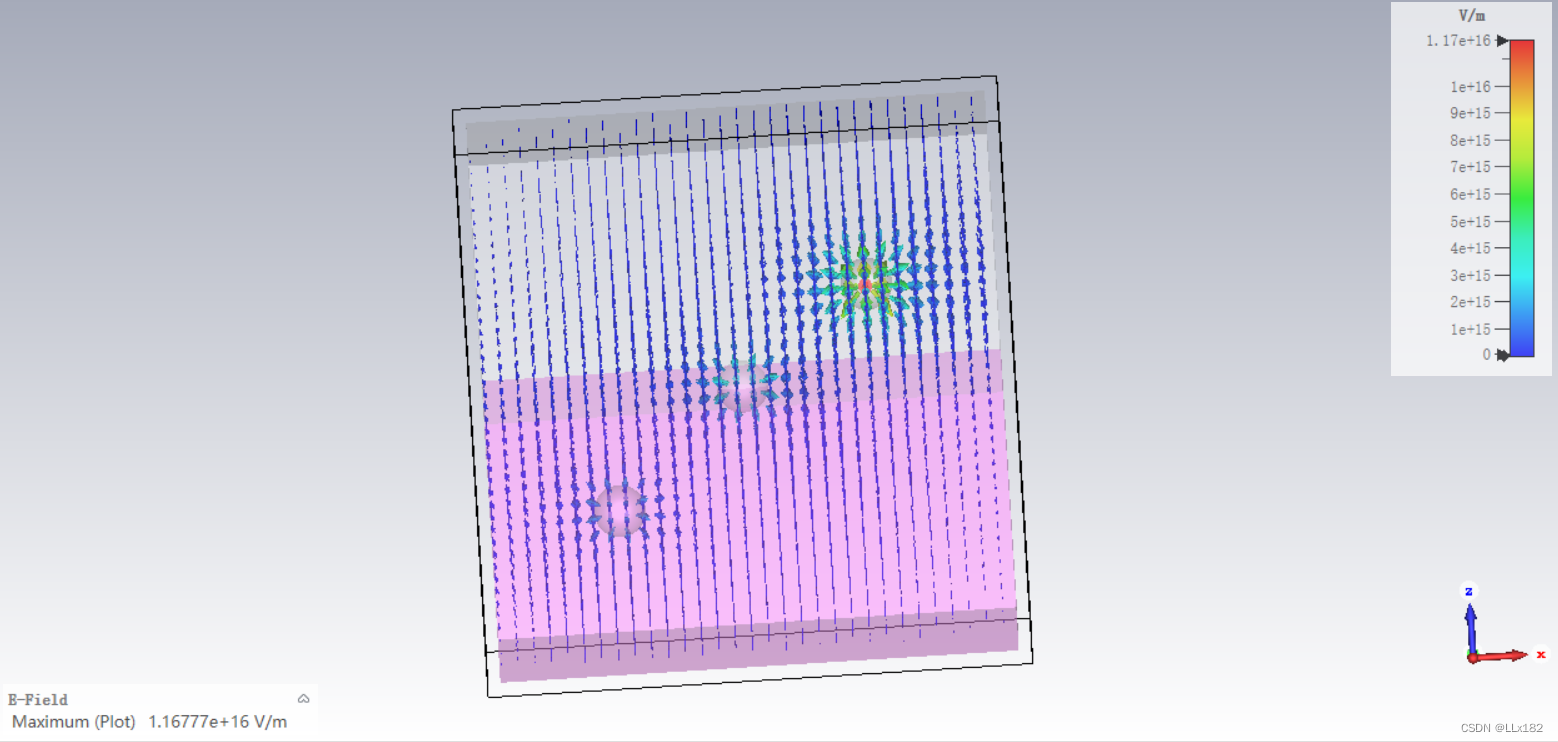

电场分布

静电场分布

正视图

磁场强度

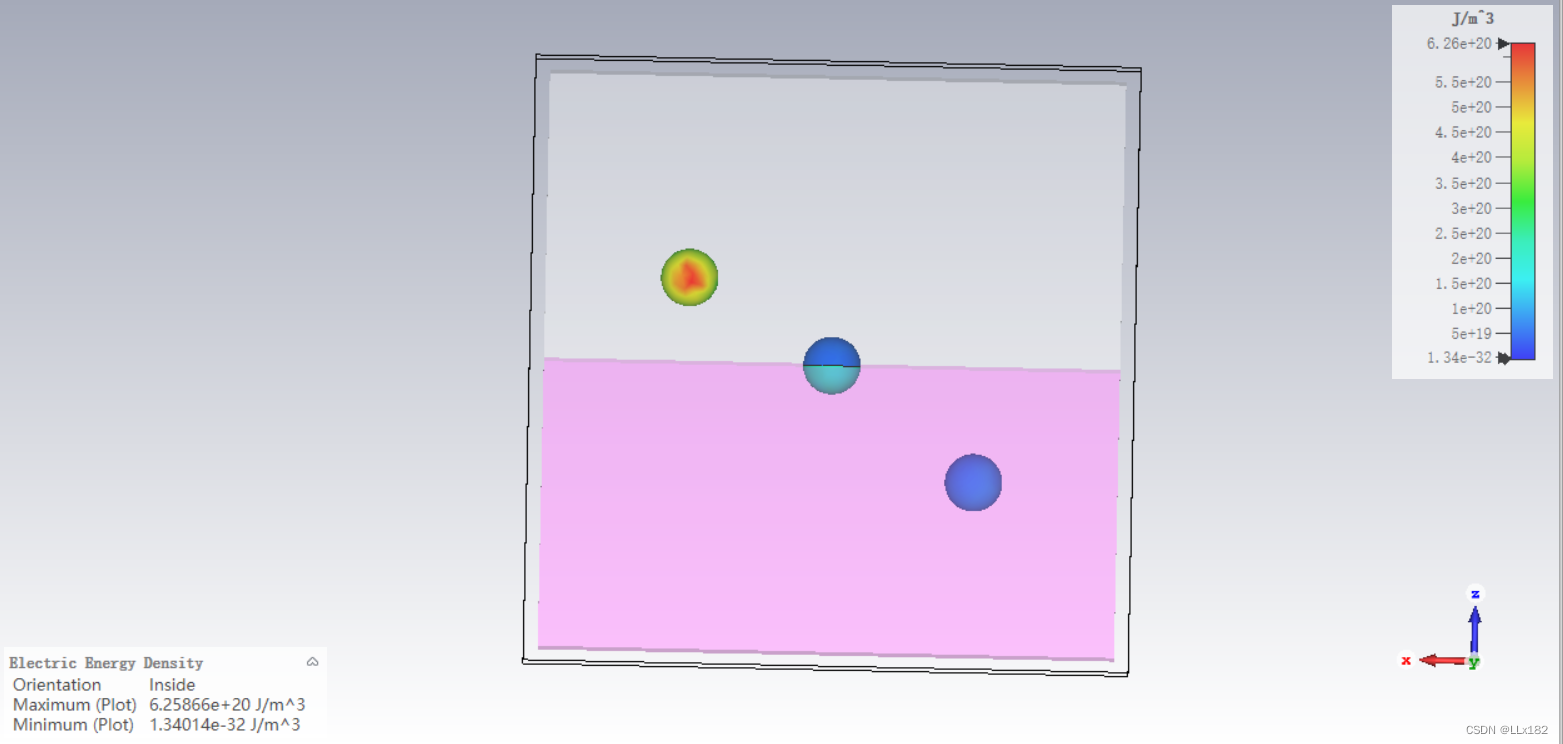

电能密度
