CST的Schematic图绘图教程 CST电路仿真（自学笔记）

在b站上和CSDN上都没有找到这个，想仿真二极管，按老师发来的文件是在3D建模里仿真了两点一线离散端口，然后在Schematic里面这个端口加上电容电阻二极管等补偿（？）不会画

后续我要是学会了在这个帖子上补上

一编：端口设置和接地符号

wx公众号：作者：CST仿真专家之路 文章：浅谈CST 电路仿真（一）

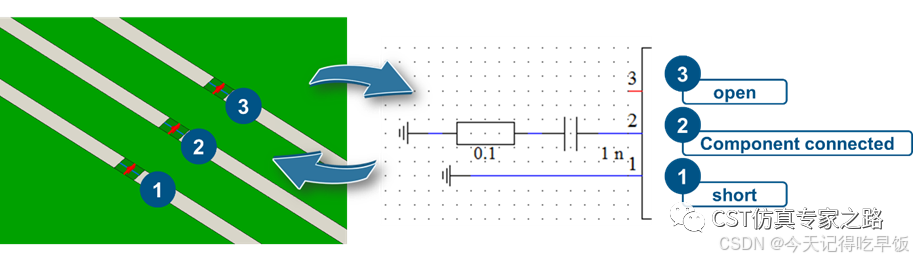

该文章介绍了在Schematic里的端口设置和接地符号，“在这里我们可以简单地认为，Port在电路图中所产生的端口符号（如pin1）代表其中一个金属，而接地符号，则代表另一个金属（箭头指向的金属）。”圈2接法意味着电路之间串联一个1nF的电容和一个0.1Ω的电阻。相当于在3D模型中接入了电路元器件，进行联合仿真

二编：元器件

目前的问题是元器件库在哪里 ，如何仿真

CST电磁仿真软件什么是Schematic?三维模型和电路协同仿真【小白必学教程】_cst schematic仿真-CSDN博客

讲的很详细！悟了 ！

讲了如何Schematic绘图、3d模型和Schematic电路图联合仿真

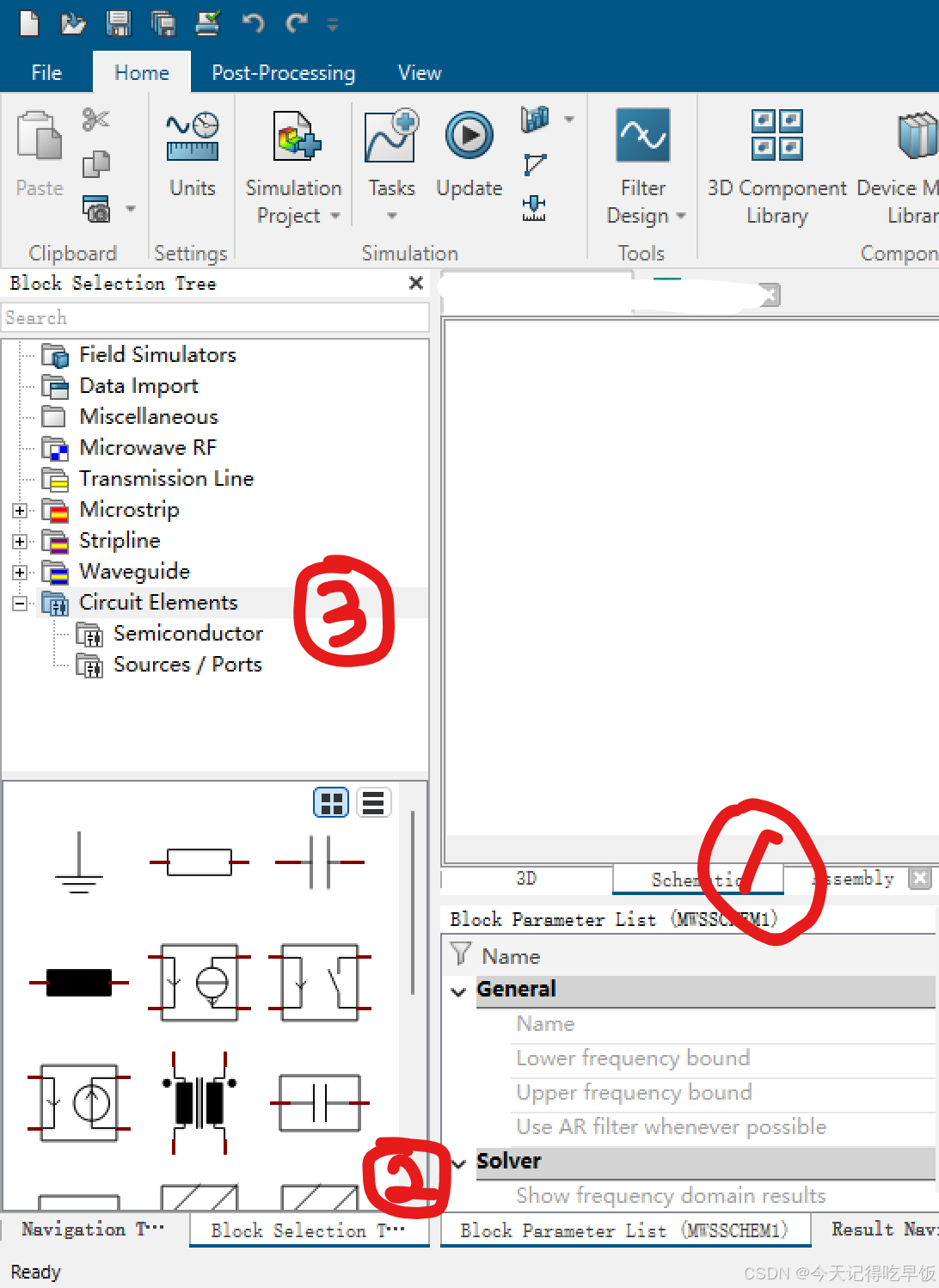

找基础的无源器件：

修改元器件的值：

还有一些问题：1、如何确定端口处二极管所需补偿的阻容值（猜测芯片手册上有经验值）

2、我的3D模型的端口图非常丑，如何改变其形状——右键3D模型，选择change pin layout

，
