HFSS查看轴比AR设置

于 2025-03-27 23:21:19 发布
阅读量621 收藏 3
点赞数 1
文章标签： 天线
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_60386959/article/details/146579048
版权

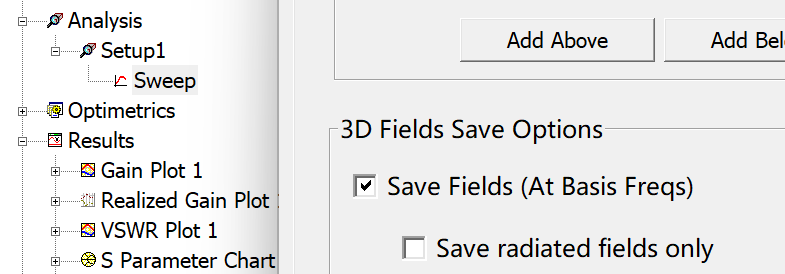

选中save fields(下图solution会出现setup1:sweep)

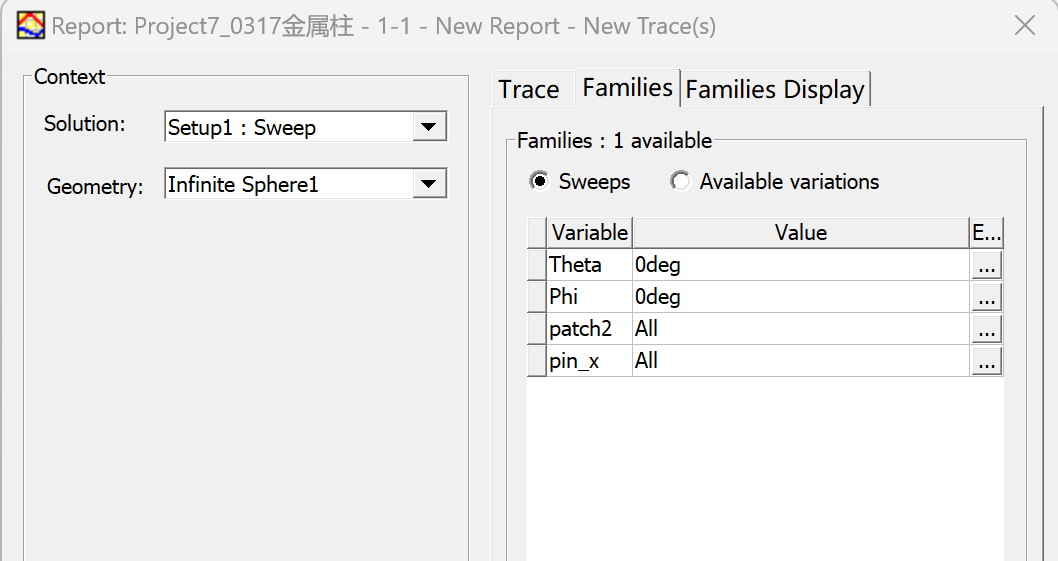

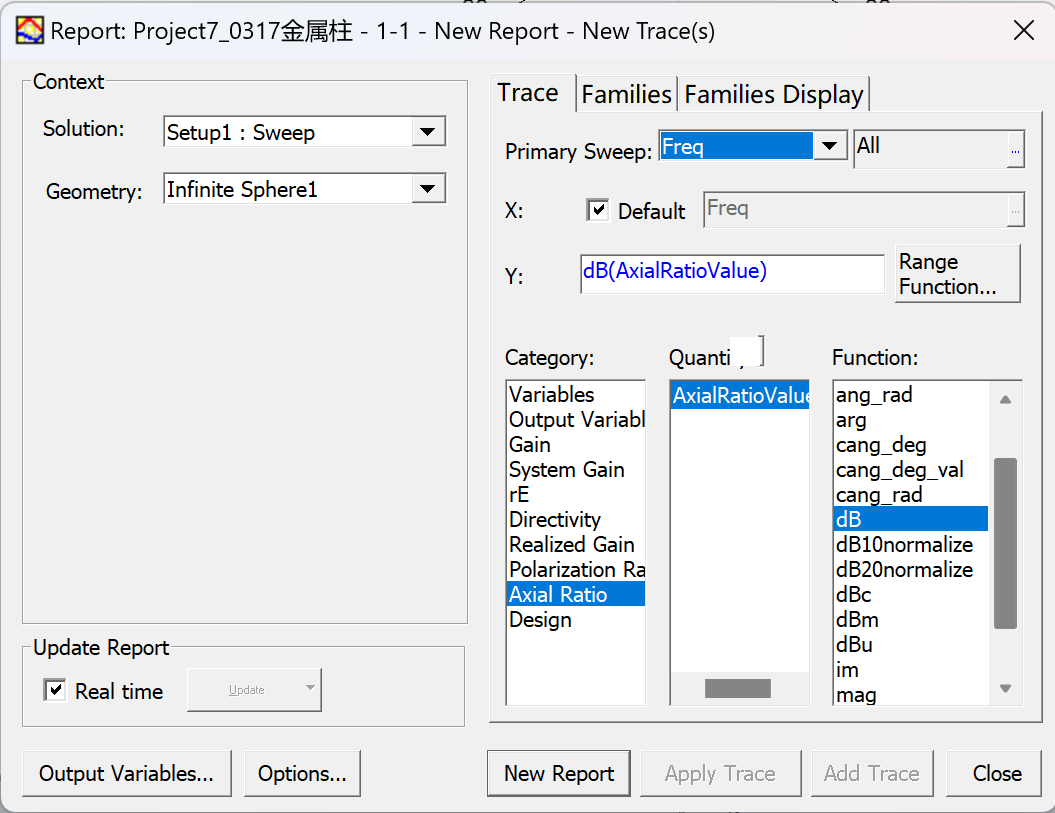

右键result-create farfields report-rectangular plots-如下设置，横坐标为频率，只看主轴的（z轴，phi=0,theta=0）

看轴比，3dB以下是圆极化，线极化一般是40-50dB
