实训七：二层交换机VLAN划分及相同VLAN通信

最新推荐文章于 2025-03-18 00:38:26 发布

晓近

最新推荐文章于 2025-03-18 00:38:26 发布

阅读量4k

点赞数 3

分类专栏：网络搭建0基础（交换机篇）文章标签：网络服务器运维

本文链接：https://blog.csdn.net/weixin_60462069/article/details/126874534

版权

网络搭建0基础（交换机篇）专栏收录该内容

28 篇文章

订阅专栏

该实验旨在通过VLAN划分，实现学校实验楼中计算机软件实验室和多媒体实验室的网络隔离。实验使用神州数码DCN-CS6200交换机，通过创建VLAN100和VLAN200，将不同端口分配给各实验室，确保VLAN内互相访问，而VLAN间无法直接通信。实验步骤包括恢复交换机出厂设置、设置IP地址、创建VLAN及分配端口，并最终验证配置效果。实验详细记录了每个配置命令及其功能，便于理解和操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、实验目的
1、了解VLAN原理
2、熟练掌握二层交换机VLAN的划分方法。
3、了解如何验证VLAN的划分。
二、应用环境
1、学校实验楼中有两个实验室位于同一个楼层，一个是计算机软件实验室，一个是多媒体实验室，两个实验室的信息端口都连接在一台交换机上。学校已经为实验楼分配了固定的ip地址段，为了保证两个实验室的相对独立，就需要划分对应的VLAN，使交换机某些端口属于软件实验室，某些端口属于多媒体实验室，这样就能保证它们之间的数据互不干扰，也不影响各自的通信效率。
三、实验设备
1、神州数码DCN-CS6200交换机 1 台
2、PC机 1 台
3、交换机console线 1 根
4、直通网线 2 根
四、实验拓扑
在这里插入图片描述

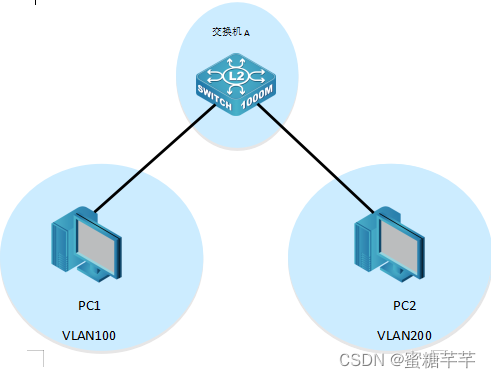

使用一台交换机和两台PC机，还将其中的PC1作为控制台终端，使用console口配置方式；是两根网线分别将PC1和PC2连接到交换机的RJ-45接口上。
五、实验要求
1、使得vlan100的成员能够互相访问，vlan200的成员能够互相访问；vlan100和vlan200成员之间不能访问。
PC1、PC2的网络设置为：
在这里插入图片描述
2、PC1、PC2插在vlan100的成员端口1-8上，两台PC互相可以ping通。
3、PC1、PC2插艾vlan200的成员端口9-16上，两台PC互相可以ping通。
4、PC1插在vlan100的成员端口1-8上，PC2插在vlan200的成员端口9-16上，两台PC则能ping通。
六、实验步骤
第一步：交换机恢复出厂设置。

CS6200-28X-EI#set default        ！！清空当前配置
Are you sure? [Y/N] = y
CS6200-28X-EI#write              ！！保存
Sep 15 20:00:19:000 2022 CS6200-28X-EI MODULE_CONFIG_SHELL/3/:Switch configuration has been set default!
NULL(factory config) will be used as the startup-config file at the next time!
CS6200-28X-EI#reload             ！！重启交换机
Process with reboot? [Y/N] y

第二步：给交换机设置ip地址。

CS6200-28X-EI(config)#int vlan 1       ！！vlan1默认就有所以直接进就可以
Sep 15 20:02:29:000 2022 CS6200-28X-EI DEFAULT/5/:%LINK-5-CHANGED: Interface Vlan1, changed state to UP
CS6200-28X-EI(config-if-vlan1)#ip add 192.168.1.11 255.255.255.0  ！！配置ip地址
CS6200-28X-EI(config-if-vlan1)#no shutdown      ！！重启一下端口

第三步：创建vlan100和vlan200.

CS6200-28X-EI(config)#vlan 100;200    ！！可以一个一个创建也可以直接加”;"创建多个
CS6200-28X-EI(config)#show vlan        ！！查看一下是否创建成功
VLAN Name         Type       Media     Ports
---- ------------ ---------- --------- ----------------------------------------
1    default      Static     ENET      Ethernet1/0/1       Ethernet1/0/2
                                       Ethernet1/0/3       Ethernet1/0/4
                                       Ethernet1/0/5       Ethernet1/0/6
                                       Ethernet1/0/7       Ethernet1/0/8
                                       Ethernet1/0/9       Ethernet1/0/10
                                       Ethernet1/0/11      Ethernet1/0/12
                                       Ethernet1/0/13      Ethernet1/0/14
                                       Ethernet1/0/15      Ethernet1/0/16
                                       Ethernet1/0/17      Ethernet1/0/18
                                       Ethernet1/0/19      Ethernet1/0/20
                                       Ethernet1/0/21      Ethernet1/0/22
                                       Ethernet1/0/23      Ethernet1/0/24
                                       Ethernet1/0/25      Ethernet1/0/26
                                       Ethernet1/0/27      Ethernet1/0/28
100  VLAN0100     Static     ENET
200  VLAN0200     Static     ENET       ！！可以看到vlan已经成功创建了

第四步：给vlan100和vlan200添加对应的端口。

CS6200-28X-EI(config)#vlan 100
CS6200-28X-EI(config-vlan100)#switchport interface ethernet 1/0/1-8
Set the port Ethernet1/0/1 access vlan 100 successfully
Set the port Ethernet1/0/2 access vlan 100 successfully
Set the port Ethernet1/0/3 access vlan 100 successfully
Set the port Ethernet1/0/4 access vlan 100 successfully
Set the port Ethernet1/0/5 access vlan 100 successfully
Set the port Ethernet1/0/6 access vlan 100 successfully
Set the port Ethernet1/0/7 access vlan 100 successfully
Set the port Ethernet1/0/8 access vlan 100 successfully
CS6200-28X-EI(config-vlan100)#vlan 200
CS6200-28X-EI(config-vlan200)#switchport interface ethernet 1/0/9-16
Set the port Ethernet1/0/9 access vlan 200 successfully
Set the port Ethernet1/0/10 access vlan 200 successfully
Set the port Ethernet1/0/11 access vlan 200 successfully
Set the port Ethernet1/0/12 access vlan 200 successfully
Set the port Ethernet1/0/13 access vlan 200 successfully
Set the port Ethernet1/0/14 access vlan 200 successfully
Set the port Ethernet1/0/15 access vlan 200 successfully
Set the port Ethernet1/0/16 access vlan 200 succe
CS6200-28X-EI(config)#show vlan      !!查看一下端口是否划分成功
VLAN Name         Type       Media     Ports
---- ------------ ---------- --------- ----------------------------------------
1    default      Static     ENET      Ethernet1/0/17      Ethernet1/0/18
                                       Ethernet1/0/19      Ethernet1/0/20
                                       Ethernet1/0/21      Ethernet1/0/22
                                       Ethernet1/0/23      Ethernet1/0/24
                                       Ethernet1/0/25      Ethernet1/0/26
                                       Ethernet1/0/27      Ethernet1/0/28
100  VLAN0100     Static     ENET      Ethernet1/0/1       Ethernet1/0/2
                                       Ethernet1/0/3       Ethernet1/0/4
                                       Ethernet1/0/5       Ethernet1/0/6
                                       Ethernet1/0/7       Ethernet1/0/8
200  VLAN0200     Static     ENET      Ethernet1/0/9       Ethernet1/0/10
                                       Ethernet1/0/11      Ethernet1/0/12
                                       Ethernet1/0/13      Ethernet1/0/14
                                       Ethernet1/0/15      Ethernet1/0/16

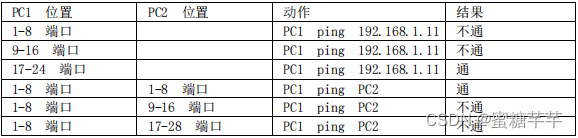

最后一步：按照下面的表格进行验证。
在这里插入图片描述
七、相关配置命令详解

命令：vlan
no vlan
功能：创建 VLAN 并且进入 VLAN 配置模式，在 VLAN 模式中，用户可以配置 VLAN 名称和为该 VLAN 分配交换机端口；本命令的 no 操作为删除指定的 VLAN。
参数：为要创建/删除的 VLAN 的 VID，取值范围为 1~4094。
命令模式：全局配置模式
缺省情况：交换机缺省只有 VLAN1。
使用指南：VLAN1 为交换机的缺省 VLAN，用户不能配置和删除 VLAN1。允许配置 VLAN的总共数量为 255 个。另需要提醒的是不能使用本命令删除通过 GVRP 学习到的动态 VLAN。

命令：name
no name
功能：为 VLAN 指定名称，VLAN 的名称是对该 VLAN 一个描述性字符串；本命令的 no 操作为删除 VLAN 的名称。
参数：为指定的 vlan 名称字符串。
命令模式：VLAN 配置模式
缺省情况：VLAN 缺省 VLAN 名称为 vlanXXX，其中 XX 为 VID。
使用指南：交换机提供为不同的 VLAN 指定名称的功能，有助于用户记忆 VLAN，方便管理。

命令：switchport interface
no switchport interface
功能：给 VLAN 分配以太网端口的命令；本命令的 no 操作为删除指定 VLAN 内的一个或一组端口。
参数：要添加或者删除的端口的列持”;” ”-” ethernet 1/;2;5 或 ethernet 1/1-6;8。
命令模式：VLAN 配置模式
缺省情况：新建立的 VLAN 缺省不包含任何端口。
使用指南：Access 端口为普通端口，可以加入 VLAN，但同时只允许加入一个 VLAN。

命令：switchport mode {trunk|access}
功能：设置交换机的端口为 access 模式或者 trunk 模式。
参数：trunk 表示端口允许通过多个 VLAN 的流量；access 为端口只能属于一个 VLAN。
命令模式：端口配置模式
缺省情况：端口缺省为 Access 模式。
使用指南：工作在 trunk mode 下的端口称为 Trunk 端口，Trunk 端口可以通过多个 VLAN的流量，通过 Trunk 端口之间的互联，可以实现不同交换机上的相同 VLAN 的互通；工作在access mode 下的端口称为 Access 端口，Access 端口可以分配给一个 VLAN，并且同时只能分配给一个 VLAN。注意在 Trunk 端口不允许 802.1X 认证
