【mcuclub】继电器

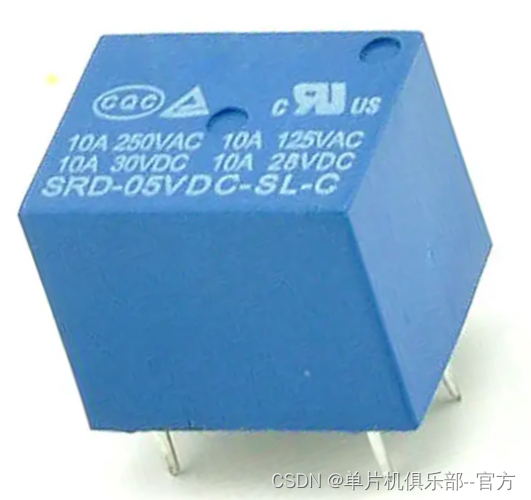

1、实物图（型号：SRD-05VDC-SL-C）

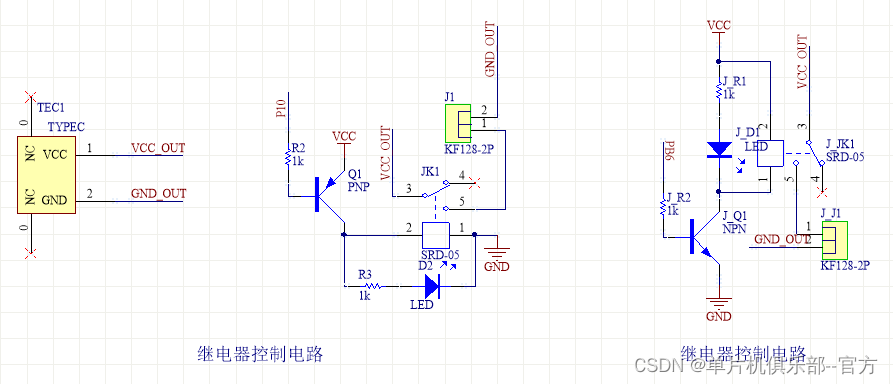

2、原理图

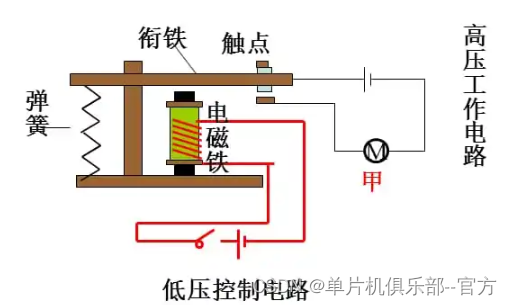

3、内部构造（铁芯、线圈、衔铁、触点、弹簧）



4、工作原理

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分:继电器线圈未通电时处于断开状态的静触点，称为“常闭触点”;处于接通状态的静触点称为“常开触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。
