【mcuclub】风向传感器

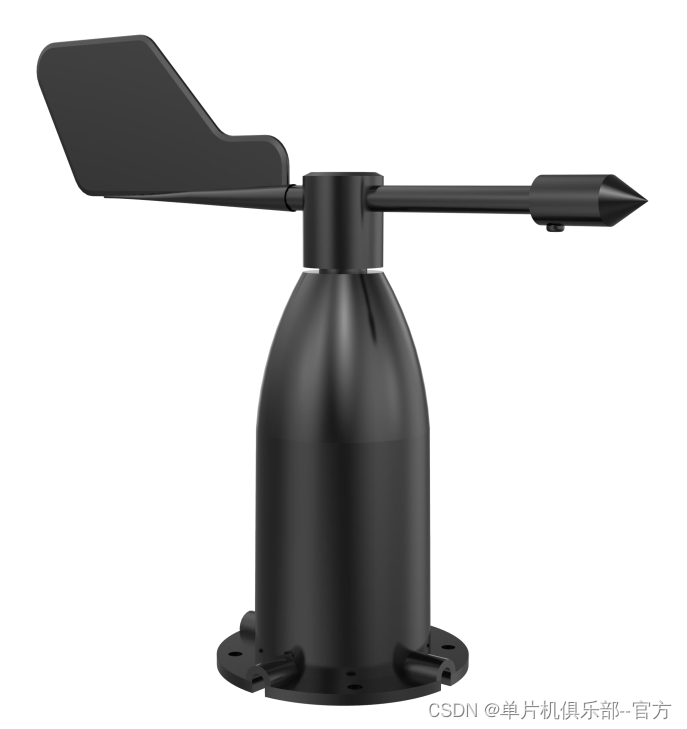

一、实物图

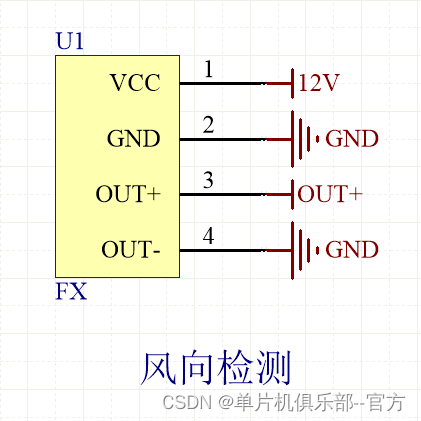

二、原理图

编号	名称	功能
1	VCC	电源正（棕色线）（10V--30V）
2	GND	电源负（黑色线）
3	OUT+	风向信号正（蓝色线）
4	OUT-	风向信号负（绿色线）

三、简介

风向传感器，是一种以风向箭头转动探测、感受外界的风向信息，并将其传递给同轴码盘，同时输出对应风向相关数值的物理装置。风向传感器可测量室外环境中的近地风向，按工作原理可分为光电式、电压式和罗盘式等，被广泛应用于气象、海洋、环境、农业、林业、水利、电力、科研等领域，通常与风速传感器一起使用。

四、工作原理

光电式风向传感器的核心采用绝对式格雷码盘编码（四位格雷码或七位格雷码），利用光电信号转换原理，可以准确的输出相
