高频电子线路----调幅发射机的设计与仿真（MULTISIM仿真-缓冲电路大电路）

2.3 缓冲电路的设计与仿真分析

1、仿真电路

缓冲放大电路的设计主要是为了避免高频放大电路对振荡电路的振荡频率和频稳性造成影响。由于功率放大电路输出信号较大工作状态的变化会影响振荡器的频率稳定度或波形失真或输出电压减小。为减小级间相互影响，通常在中间插入缓冲隔离级。缓冲隔离级经常采用射极跟随器电路，缓冲放大器需将振荡器输出电压不失真的传送到下级。虽然射随器放大倍数几乎为1，但射随器的输入电阻极大，对输入电压的利用率极高，故拟用射极跟随器作为缓冲放大器。

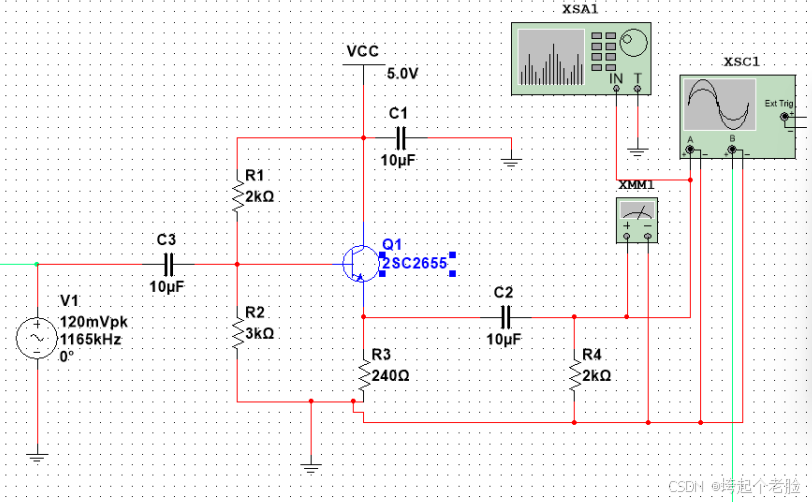

图13：射极跟随缓冲电路

2、仿真参数设置

交流电源	交流频率	VCC	晶体管型号	电阻	电容	波特中心值	放大倍数
120mV	1165kHz	5.0V	2SC2655	4个	3个	1.315MHz	1.03259

表3：射极跟随缓冲电路仿真参数

3、仿真波形图与仿真分析

（1）缓冲电路的输入与输出波形时域图

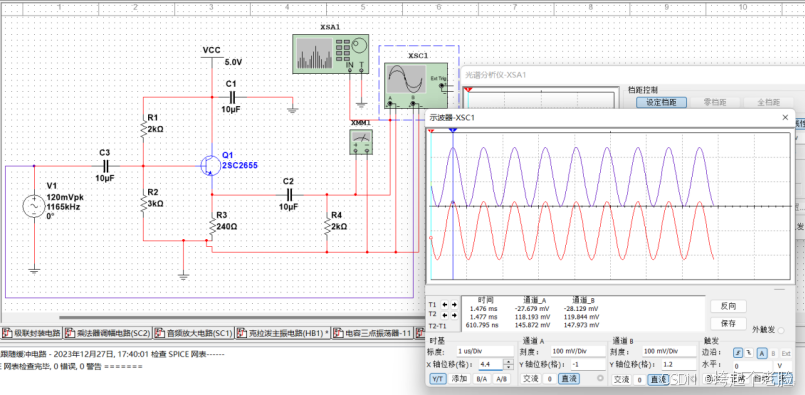

图14：射极跟随缓冲电路波形时域图

（2）缓冲电路的输入与输出频域图

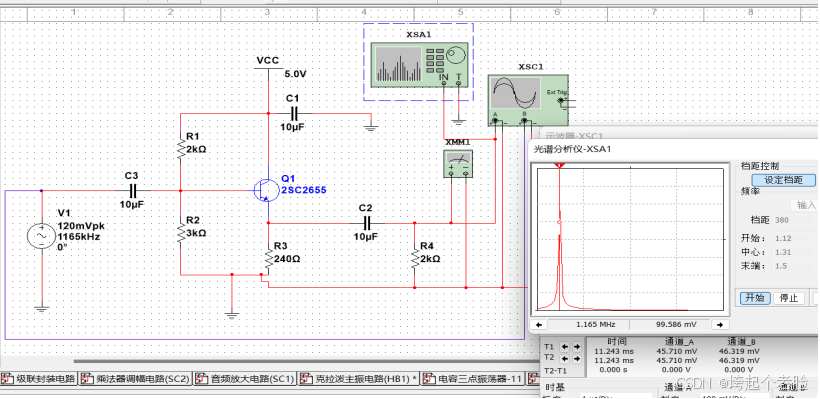

图15：射极跟随缓冲电路波形频域图

4.仿真分析

缓冲级接成射随器，以满足隔离条件。高频交流通路为共集极组态，因为其交流输入阻抗Ro,-Rs很大,输出阻抗R很小，从而起到缓冲作用已达到隔离效果，避免后级放大电路对振荡器的振荡频率造成影响，影响振荡器频率和稳定性。
